台式曲线线锯切割设备结构设计

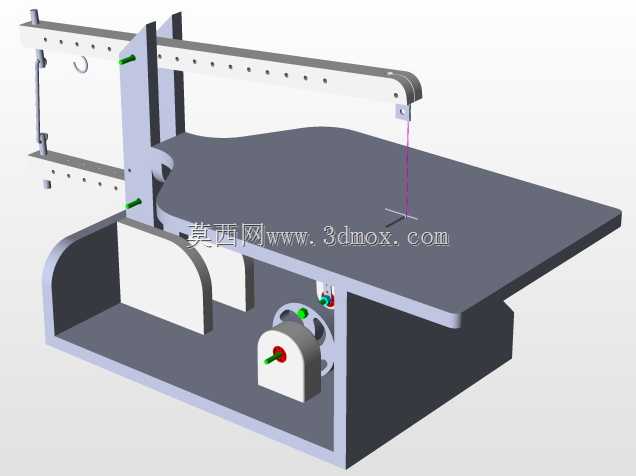

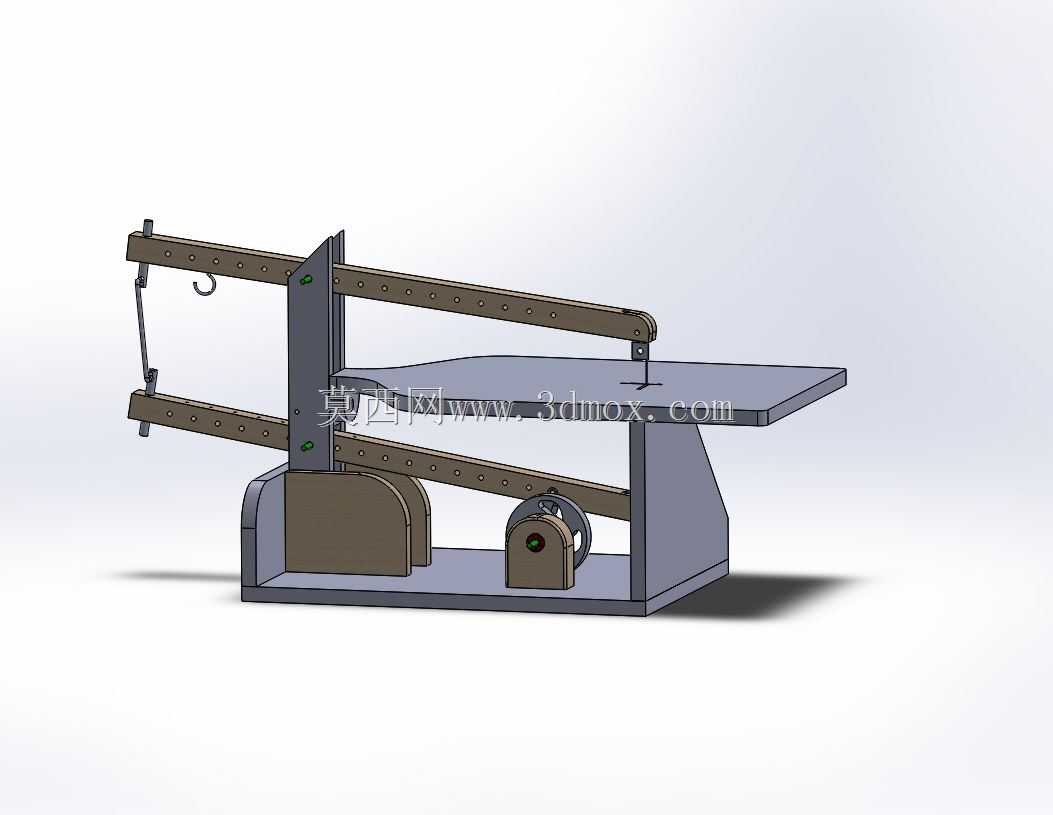

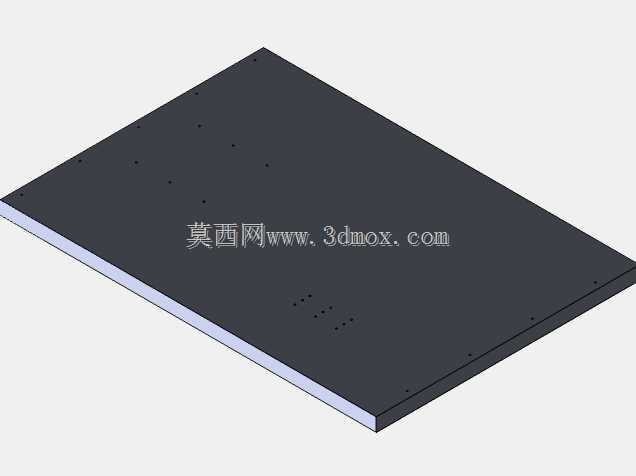

　　这款台式曲线锯切设备，主要面向小件异形轮廓的锯切加工场景，在手工模型制作、小型木工坊薄料裁切、教学实训金工实操、塑胶样板修配等场景中应用广泛，可完成薄木板、软金属片、塑胶板等多种薄型材料的复杂曲线走刀切割，相比手持曲线锯，台式结构的加工稳定性更强，走刀精度更易控制，适合小批量样板加工与精细修形作业。设备整体采用悬臂式布局，底部为一体式铸造风格的支撑基座，将传动轮组、动力驱动单元全部集成在基座腔体内，既降低了整机重心，减少锯切过程中的振动传递，也能避免外露传动部件带来的操作安全隐患。基座上方延伸出水平工作台面，作为工件进给的支撑基准，台面预留锯条穿行的窄缝，锯条垂直贯穿台面，上下两端分别连接上悬臂与下摇臂的夹持结构，

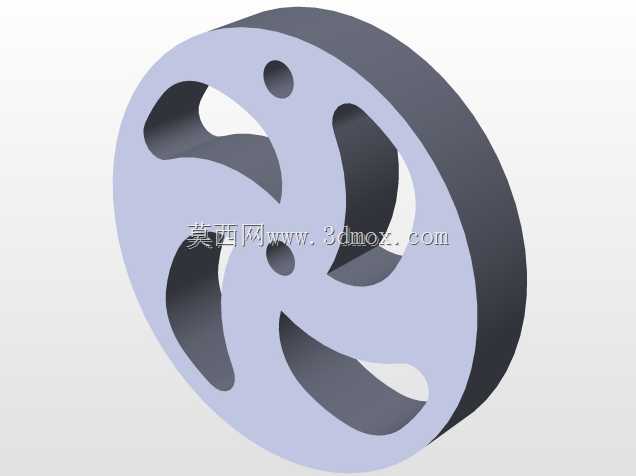

　　形成竖直的锯切工作段。上下摇臂采用平行铰接结构，通过后端的偏心轮传动机构带动做同步往复摆动，将驱动单元的旋转运动转化为锯条的上下直线往复切削动作，传动路径短，运动损耗小，摇臂上排布的多组调节孔位，可根据锯条长度、加工行程需求调整铰接点位置，适配不同规格的锯条安装，同时也能调整锯条张紧度，避免锯切过程中锯条松脱、跑偏。上悬臂前端设置锯条张紧调节结构与工件压附组件，张紧结构可快速完成锯条的装夹与张力调整，压附组件能在锯切时贴合工件上表面，防止薄料工件随锯条往复动作产生跳动，保证切口平整。设备左侧悬臂端预留挂钩结构，可临时悬挂备用锯条、辅助工具，方便作业时快速取用。从安装边界来看，设备整体占地尺寸适配常规工作台摆放，不需要额外的地基固定，

　　放置在平整的硬质台面上即可开展作业，工作台面高度符合坐姿操作的人体工程学要求，长时间操作不易产生疲劳。设计过程中重点考量了运动部件的动平衡，偏心轮位置配置配重块，抵消摇臂往复运动产生的惯性振动，降低整机运行的噪音水平；所有铰接转动位置均预留润滑注油点位，方便日常维护保养，延长设备使用寿命；锯条的夹持结构采用快拆设计，更换锯条时不需要额外的专用工具，可大幅减少换刀辅助时间，适配多材质加工时频繁换锯条的作业需求。
