三轴重载减震自卸半挂拖车结构设计

　　这款三轴减震自卸拖车主要面向矿山散料转运、工地渣土清运、大宗建材短途倒运场景，可与主流重型牵引车头匹配挂载，承担砂石、矿石、建筑弃土、混凝土拌合料等高密度散状物料的运输作业，相比单体自卸车拥有更大的额定载质量，同时三轴布局能更好分散轴荷，满足非铺装路面、临时施工便道的通行要求，避免单轴载荷过大造成路面塌陷或者轮胎过载爆胎的问题。

　　设计阶段优先考虑了重载工况下的车架抗扭性能，主纵梁采用变截面高强度钢焊接结构，在悬挂安装位、牵引销连接位、举升缸支座位置都做了局部加强，避免长期满载颠簸工况下出现焊缝开裂、结构形变的问题。减震系统搭配了多组钢板弹簧与液压减震阻尼筒，能过滤非铺装路面的高频颠簸冲击，既保护车架结构不受交变载荷过早疲劳损坏，也能减少运输过程中物料的抛洒，降低行驶过程中的货箱共振噪音。

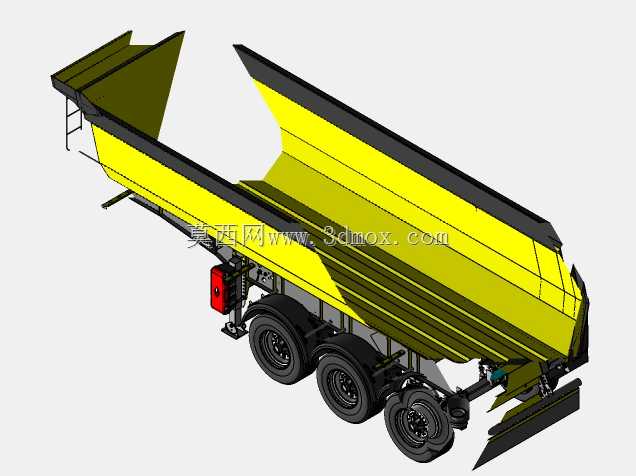

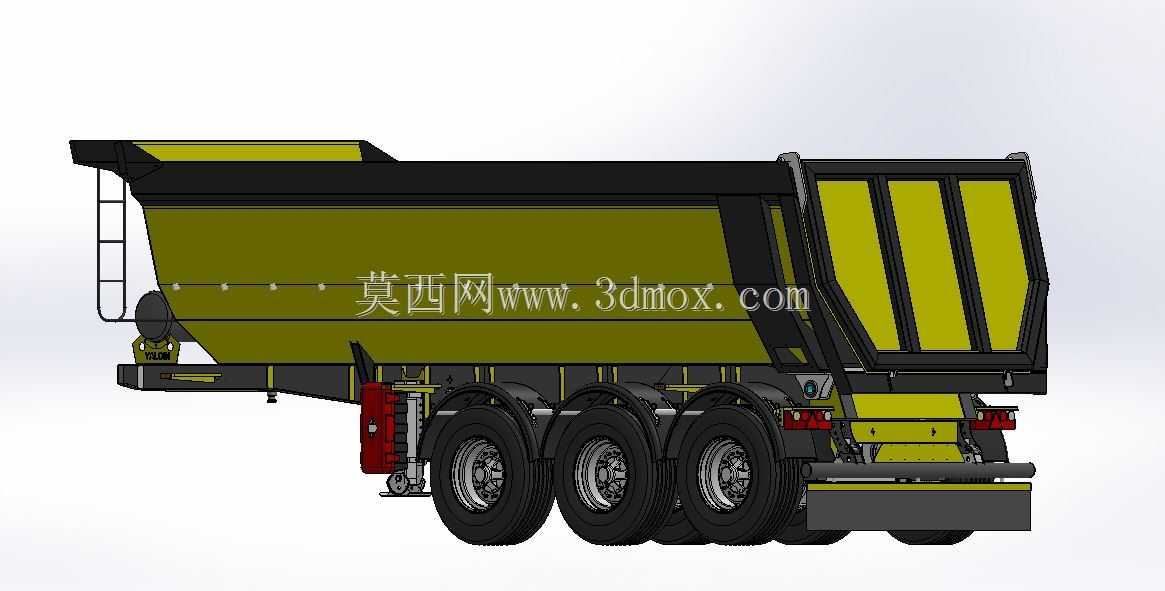

　　货箱采用U型截面设计，相比传统矩形货箱不存在边角积料的问题，卸货时物料能依靠自重完全滑出，不需要额外人工清理残留；货箱尾部设置了可自动开合的尾门，举升卸货时尾门随货箱倾斜角度自动解锁开启，回落时自动锁止，省去了人工开关尾门的操作步骤。货箱前部的防护栏结构能避免行驶过程中物料向前飞溅撞击牵引车头，侧面设置的登车梯方便操作人员登上货箱顶部进行篷布覆盖、物料平整作业，车身侧面的防护栏能防止小型车辆、行人卷入车底，满足道路行驶的安全规范要求。

　　底盘部分的三轴采用等轴距布置，每个车桥都匹配了双轮胎配置，制动系统采用鼓式制动结构，搭配断气刹驻车结构，能在重载长下坡工况下提供足够的制动力矩，避免制动热衰退带来的安全隐患。后保险杠采用加厚钢制结构，突出于车尾最外侧，能在发生追尾事故时吸收部分冲击能量，同时避免后车直接钻入车底。举升系统采用前置多级液压油缸，举升角度可达45度以上，能保证大颗粒、高粘度物料也能顺利卸出，油缸支座位置做了球面铰接设计，能补偿举升过程中货箱的微小形变，避免油缸出现偏磨、卡滞的问题。

　　设计过程中严格控制了整车的安装边界，整车宽度符合道路通行的外廓尺寸要求，牵引销高度匹配主流牵引车的鞍座高度，不需要额外改装牵引车头就能直接挂载；各车桥的轮距参数与通用重载挂车保持一致，后期维护时可以直接替换通用的制动鼓、轮毂、钢板弹簧等配件，降低运维成本。底盘的管线布置采用分段固定方式，气路、液压管路都预留了足够的弯曲余量，避免车架扭转过程中管线被拉扯断裂，所有管线接头都采用标准快插接口，后期检修更换时不需要特殊工具就能完成操作。
