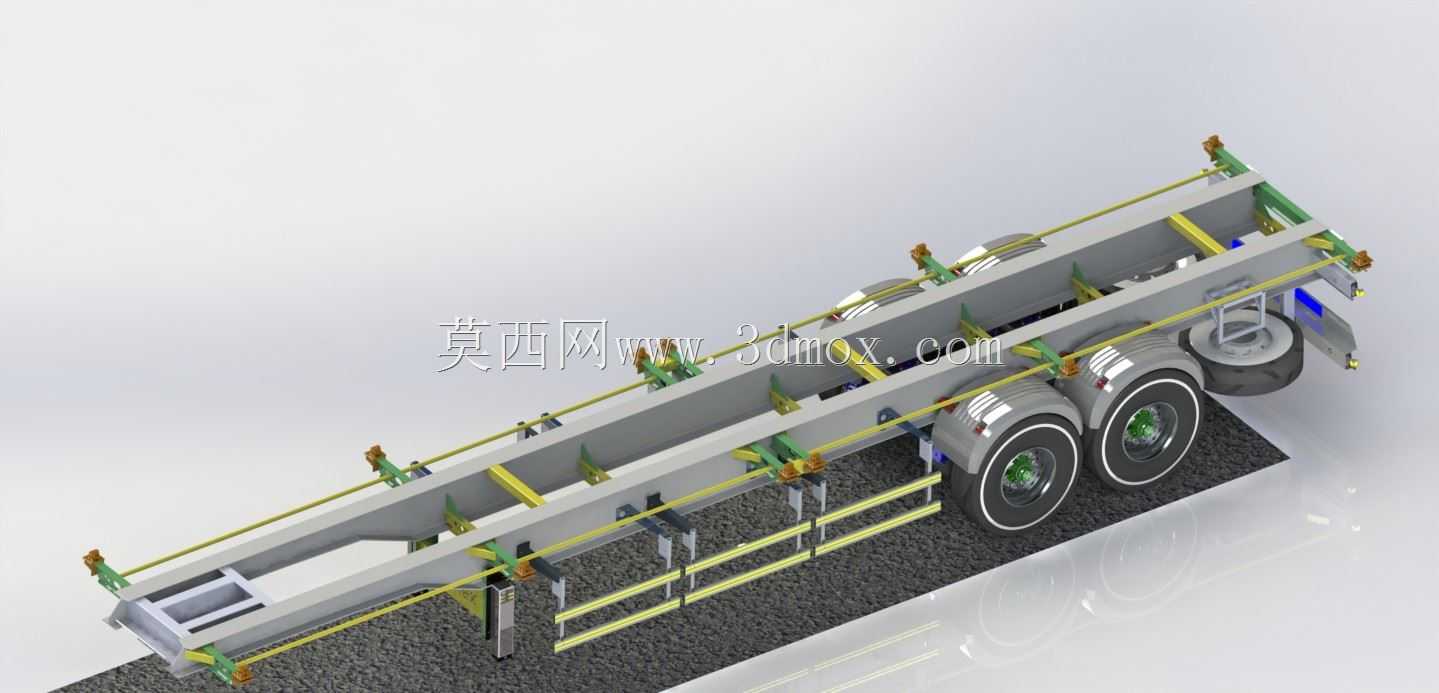

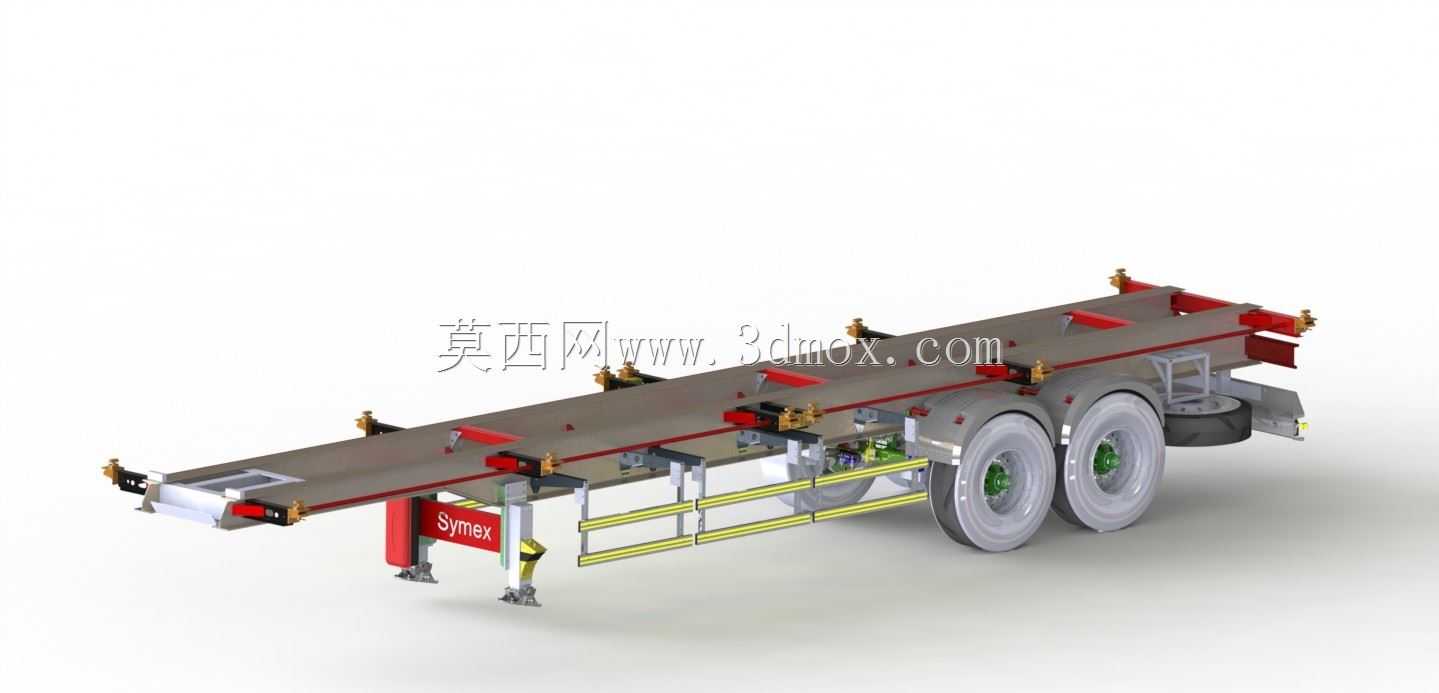

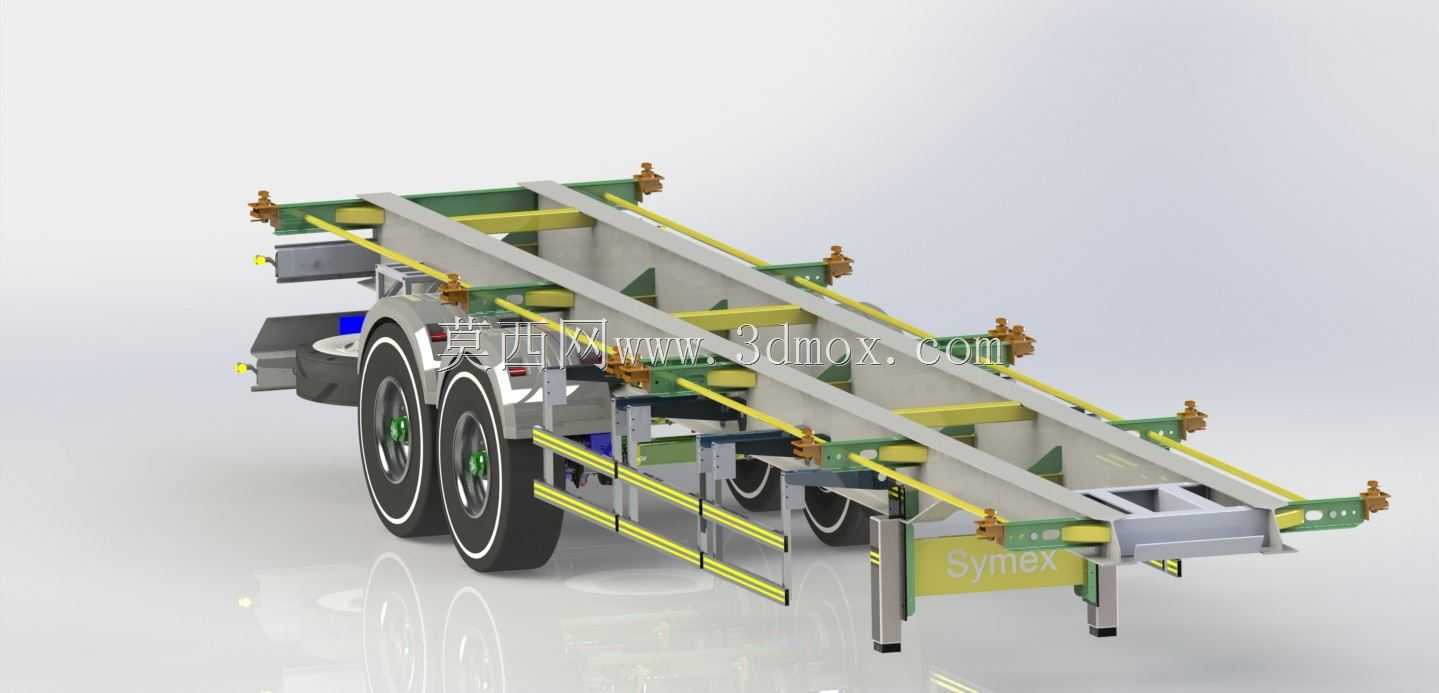

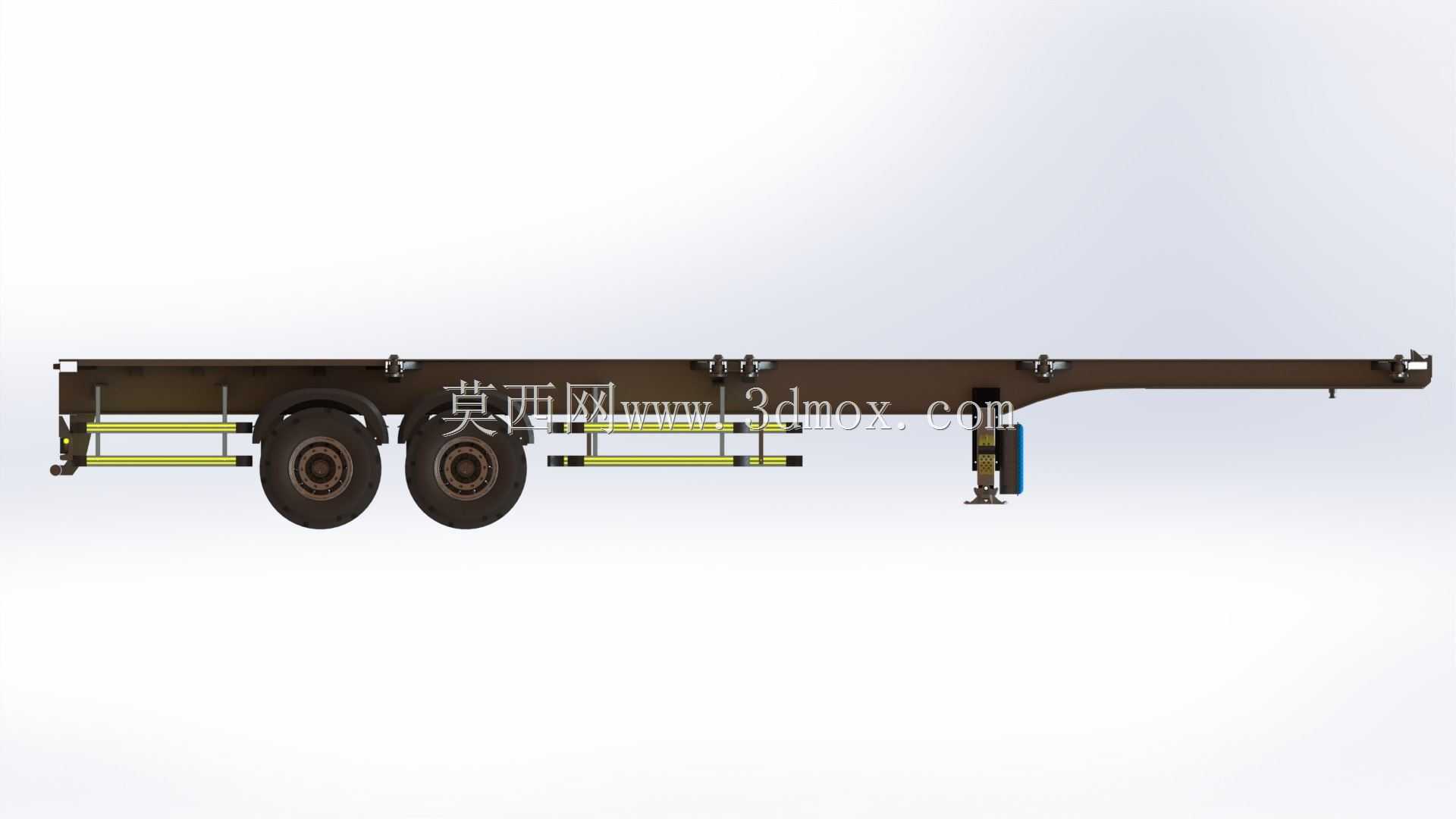

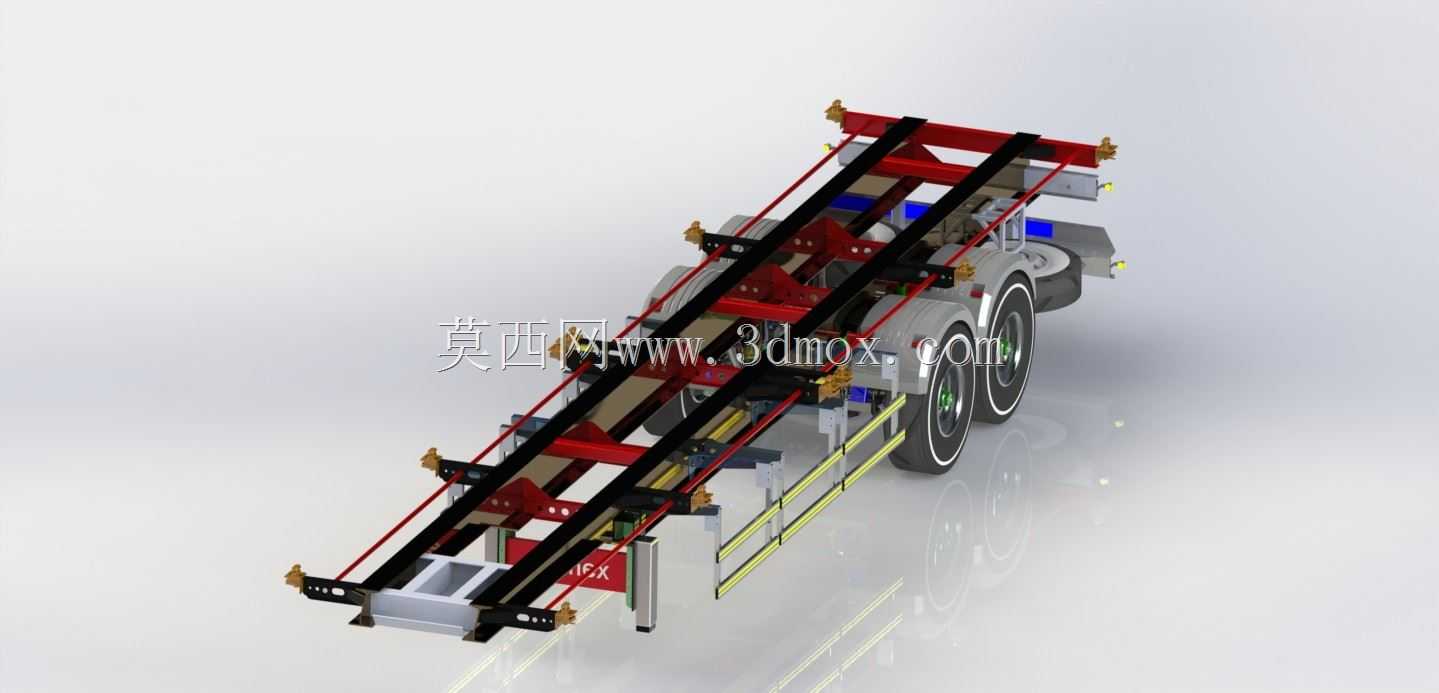

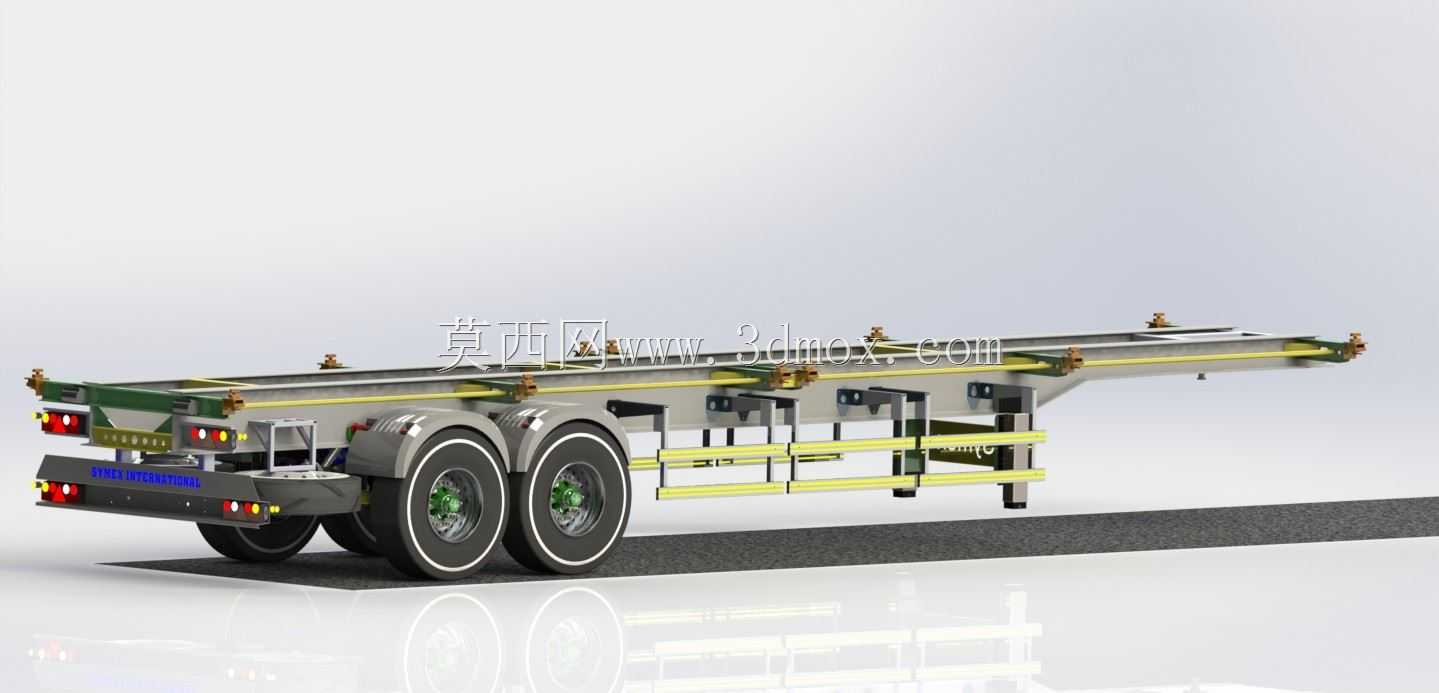

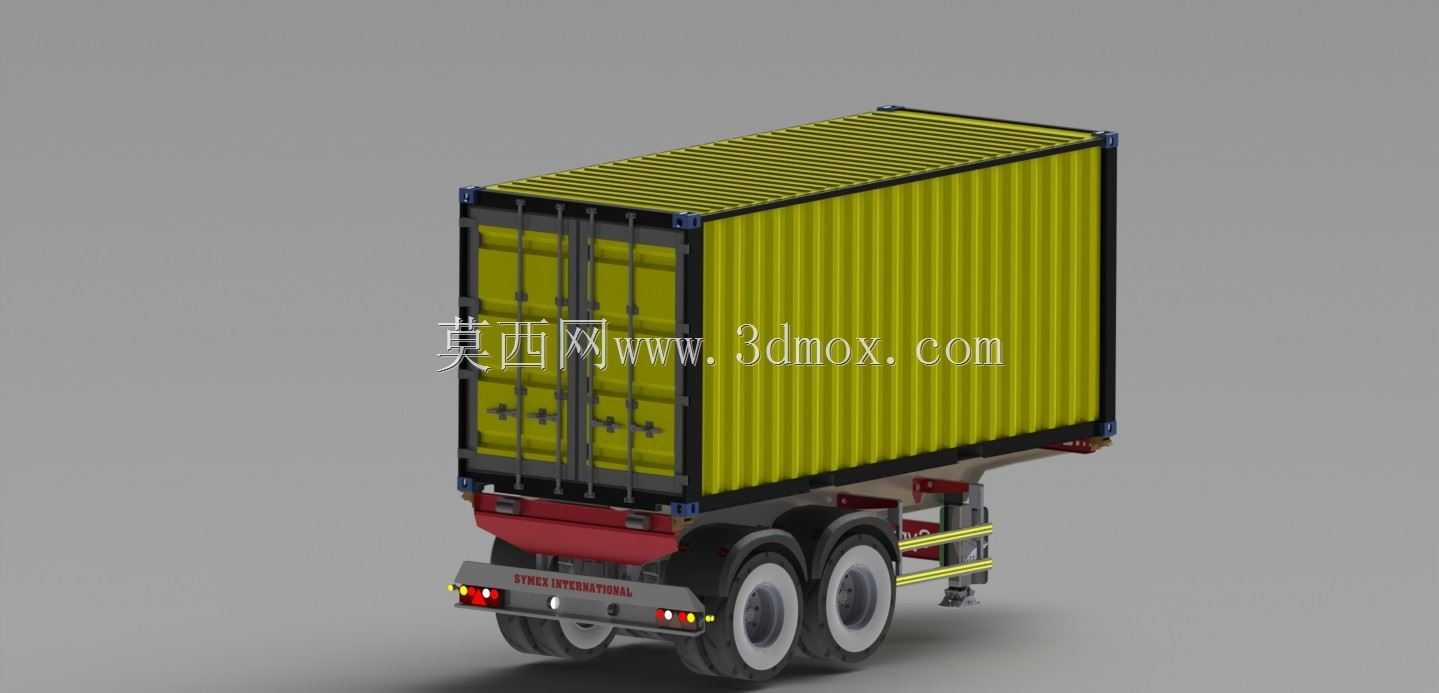

双轴货运挂车底盘承载框架结构设计

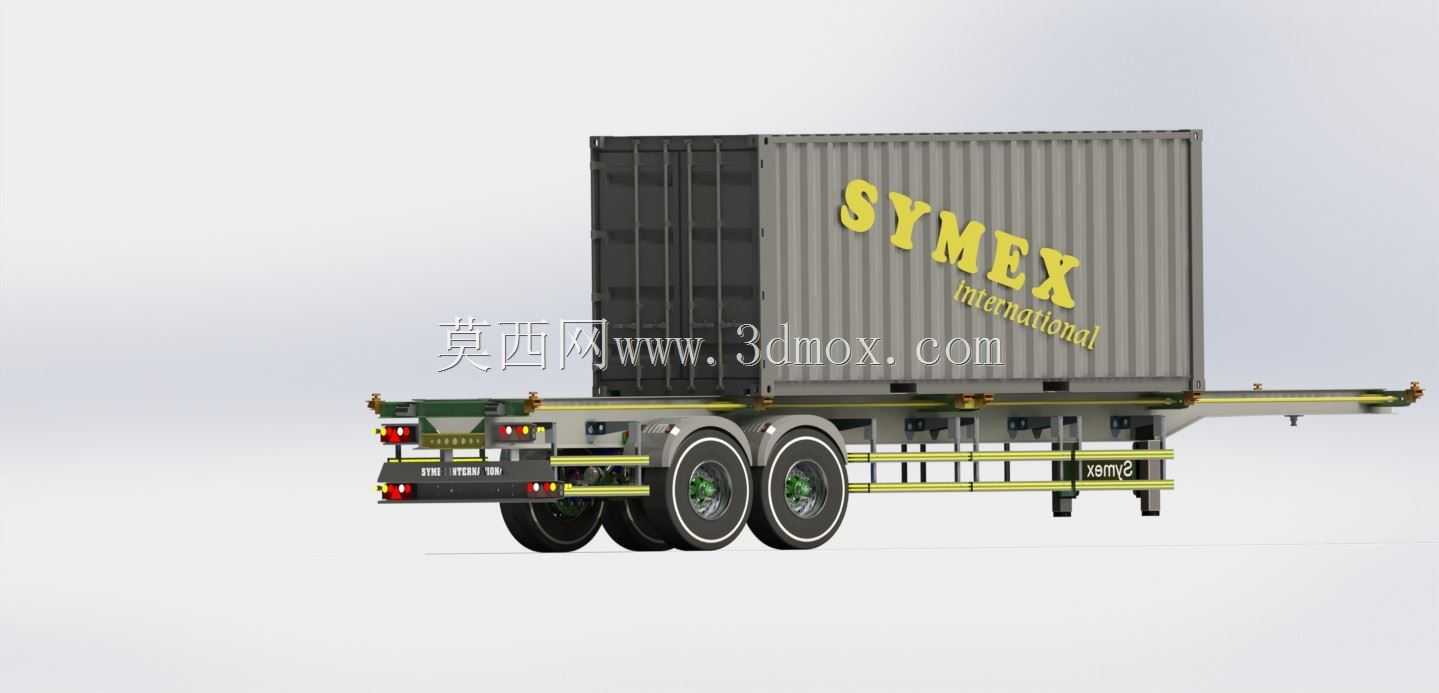

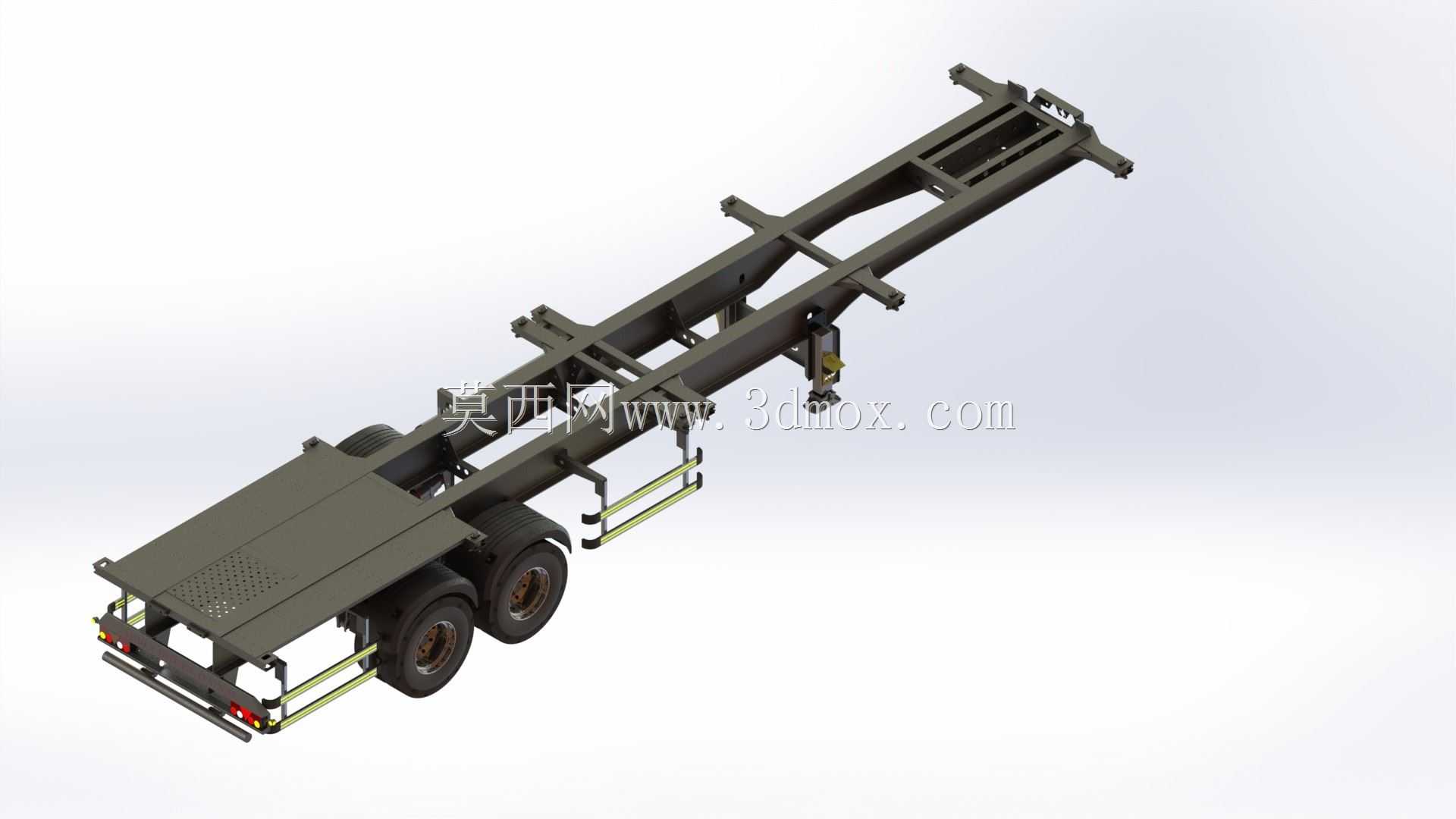

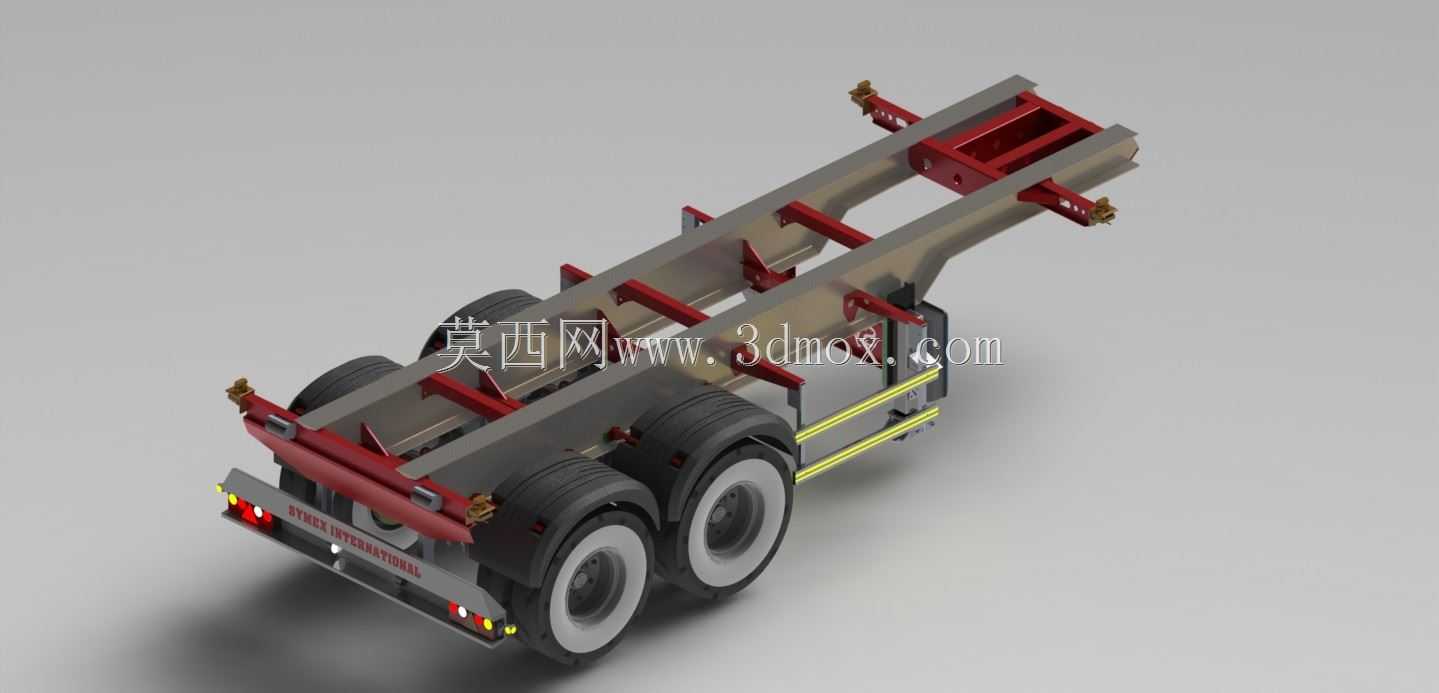

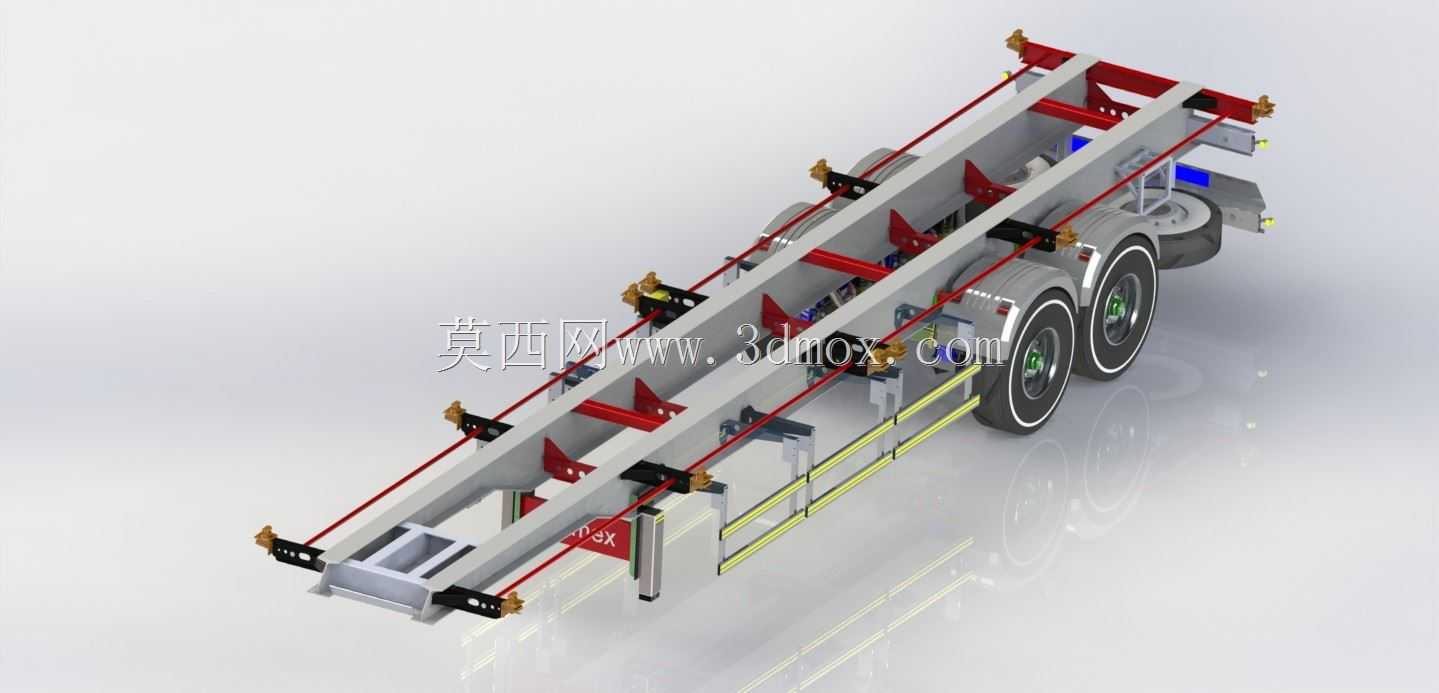

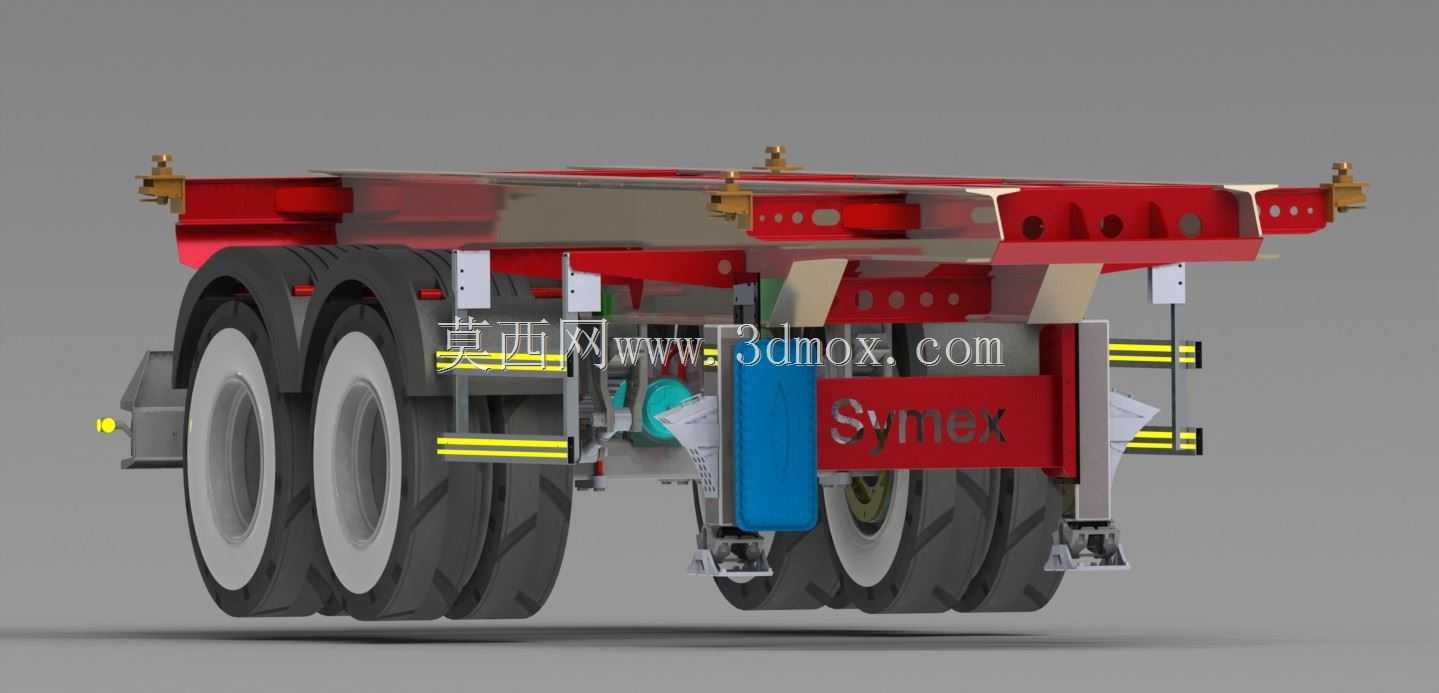

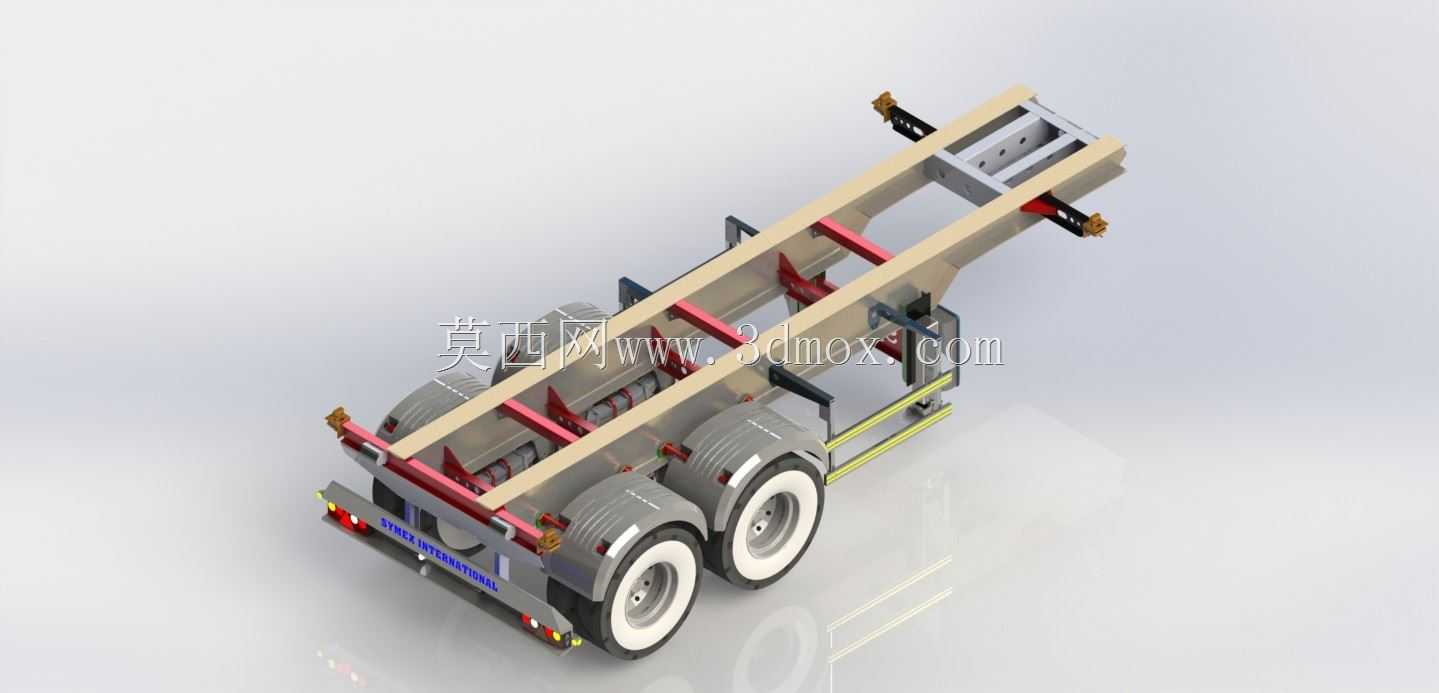

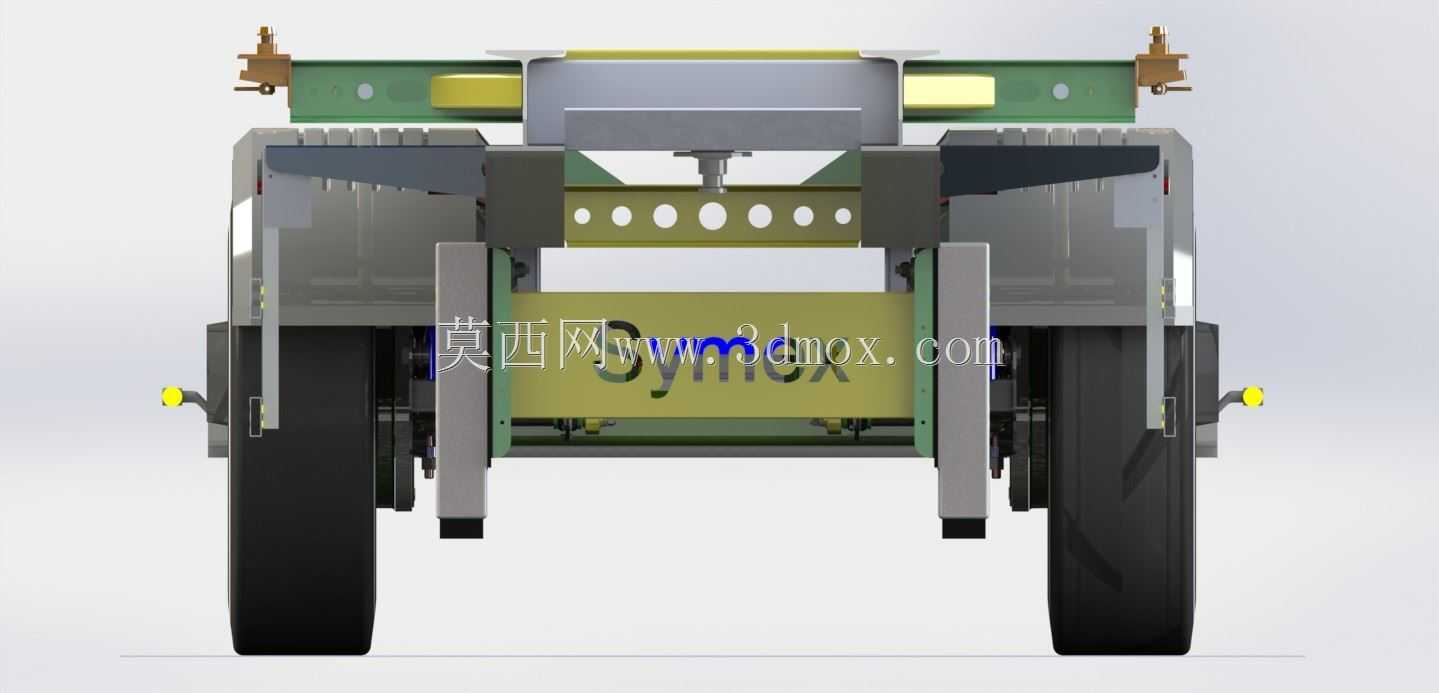

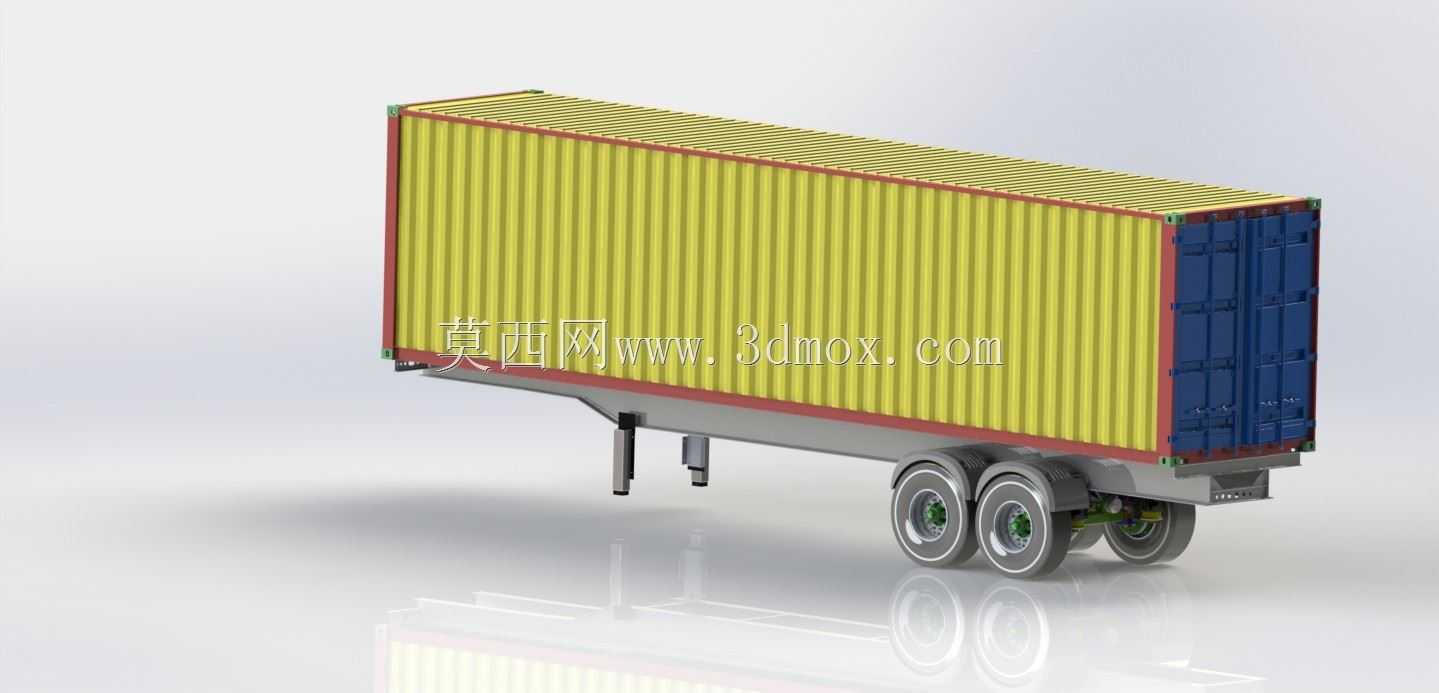

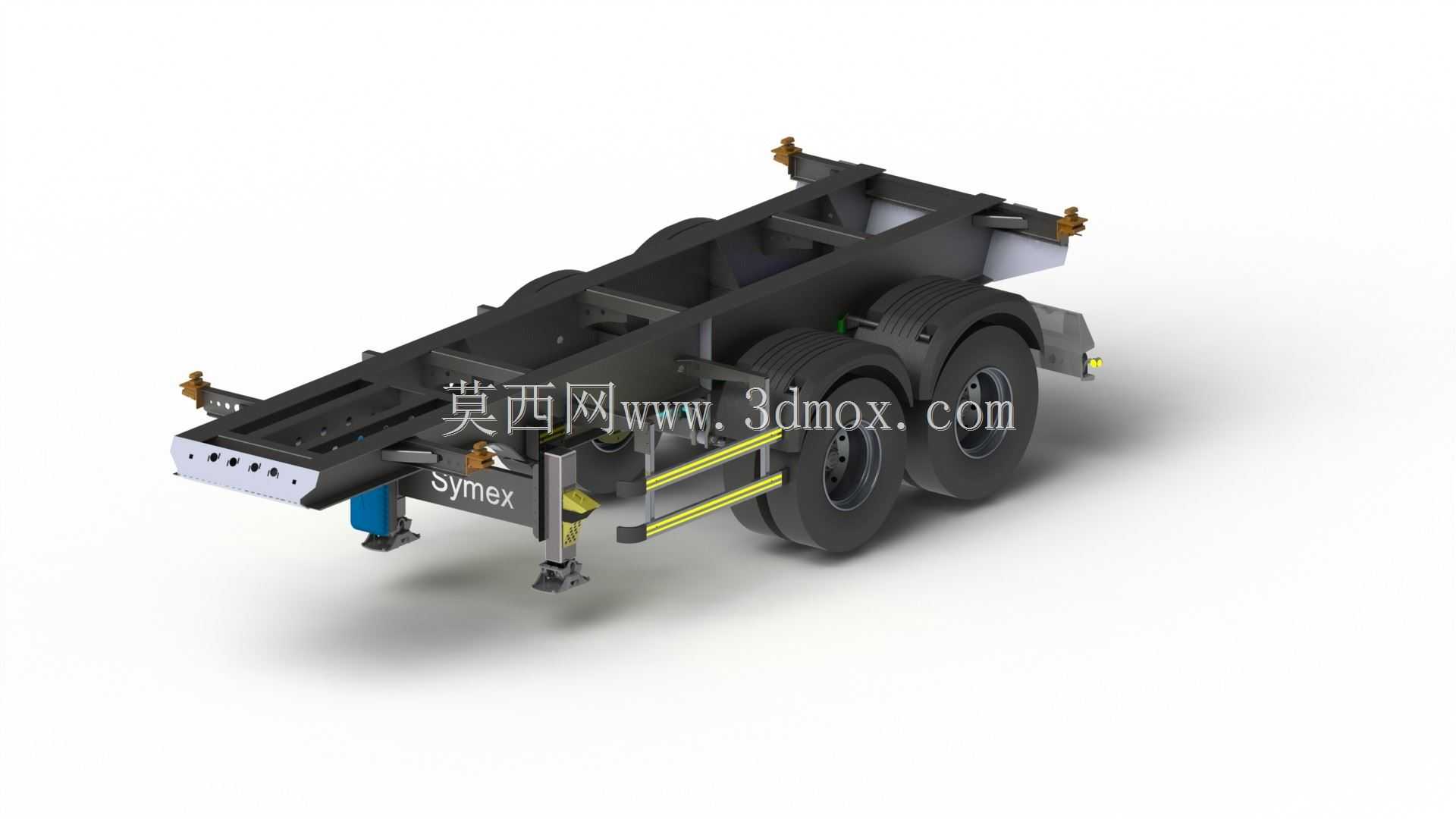

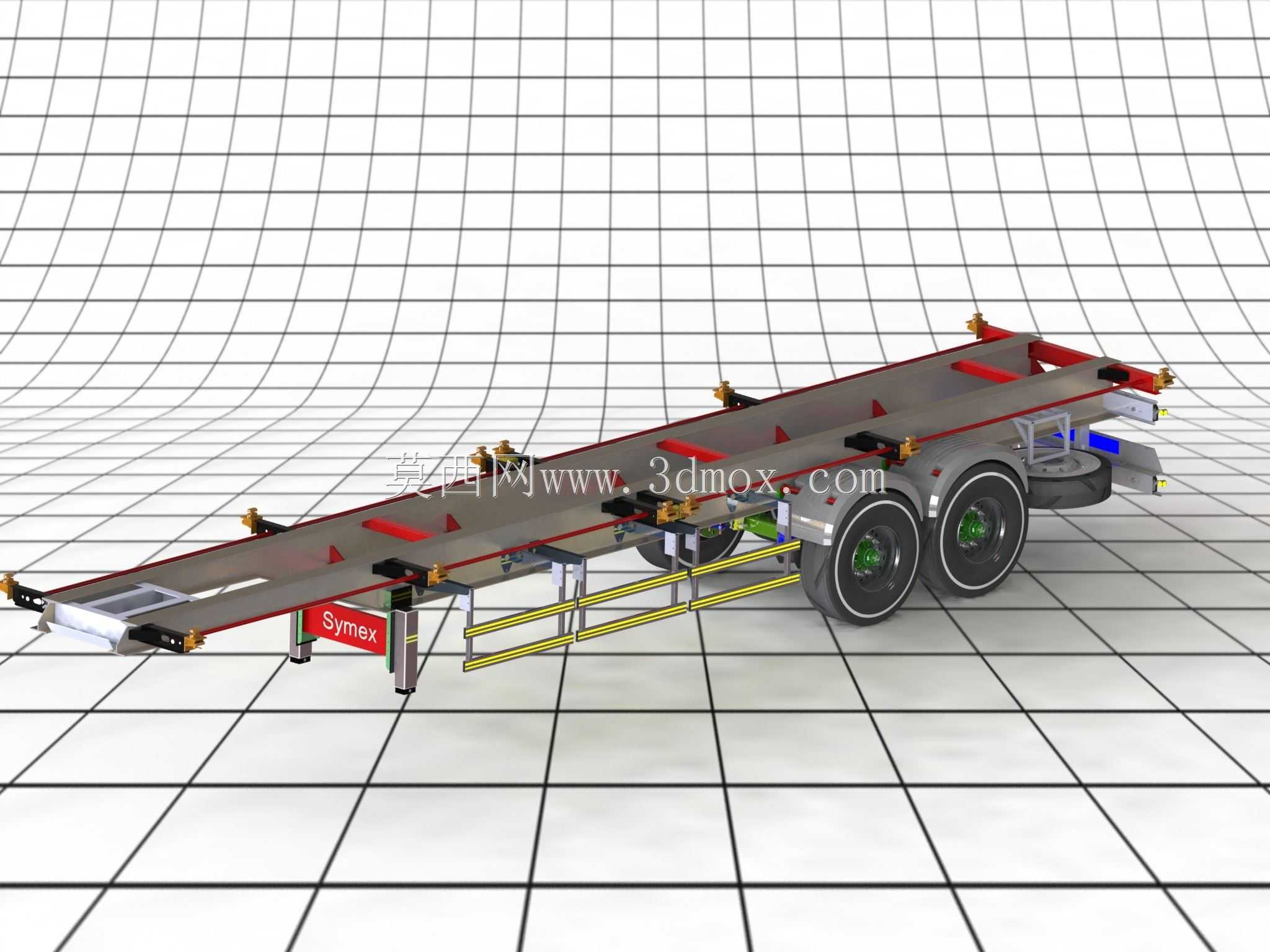

　　该结构为货运半挂车的核心承载底盘总成，主要应用于公路干线物流、港口短驳转运、工程建材运输等场景，作为挂车上装货台与行走机构的连接载体，承担整车载荷传递、行驶受力缓冲、驻车稳定支撑的核心作用。设计过程中优先考虑重载工况下的结构强度冗余，主纵梁采用变截面槽钢结构，沿车架长度方向根据载荷分布调整腹板高度，在牵引销连接区域、车桥安装区域做局部加强贴板焊接，避免应力集中导致的车架开裂问题。双轴车桥的安装位置经过轴荷分配计算，保证空载与满载状态下各轮胎接地比压偏差控制在合理区间，减少偏磨风险，车桥与车架之间的悬挂连接位预留了钢板弹簧或空气悬挂的安装接口，可适配不同配置的行走系统选型。车架尾部设置的可伸缩支撑支腿，

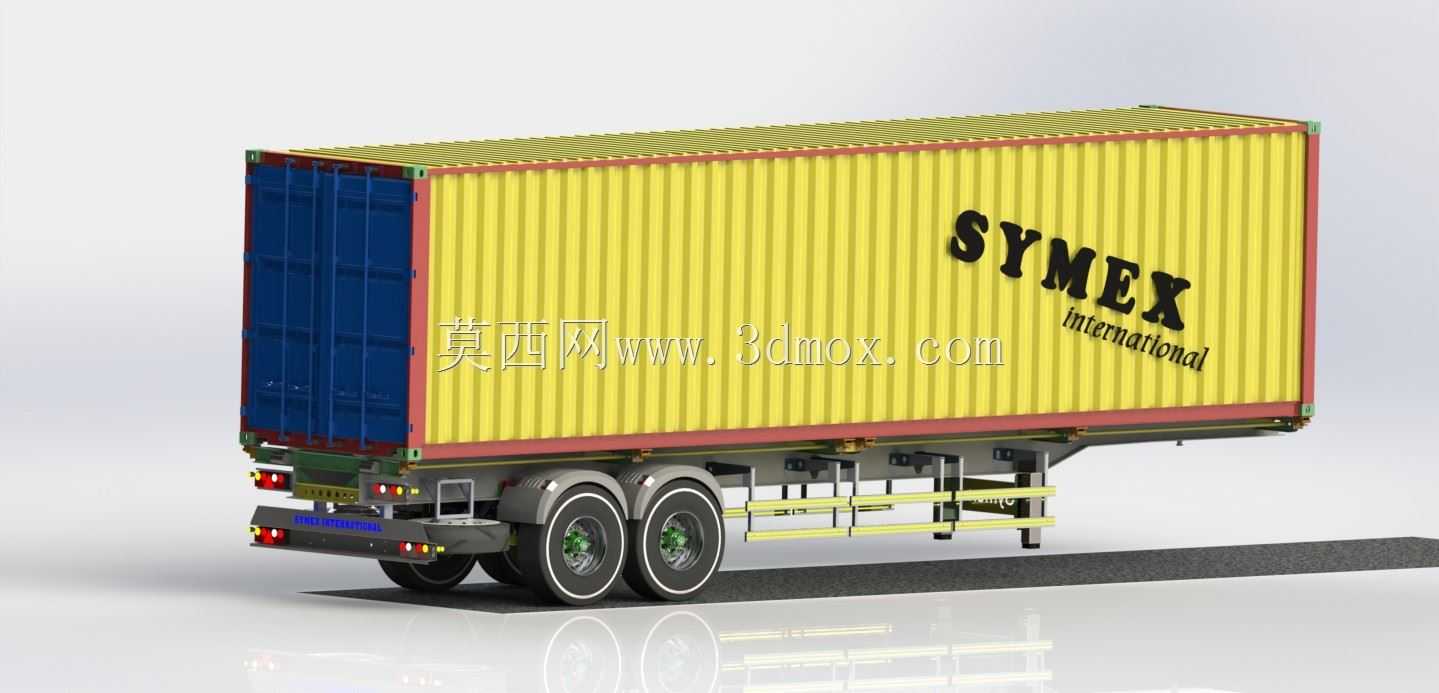

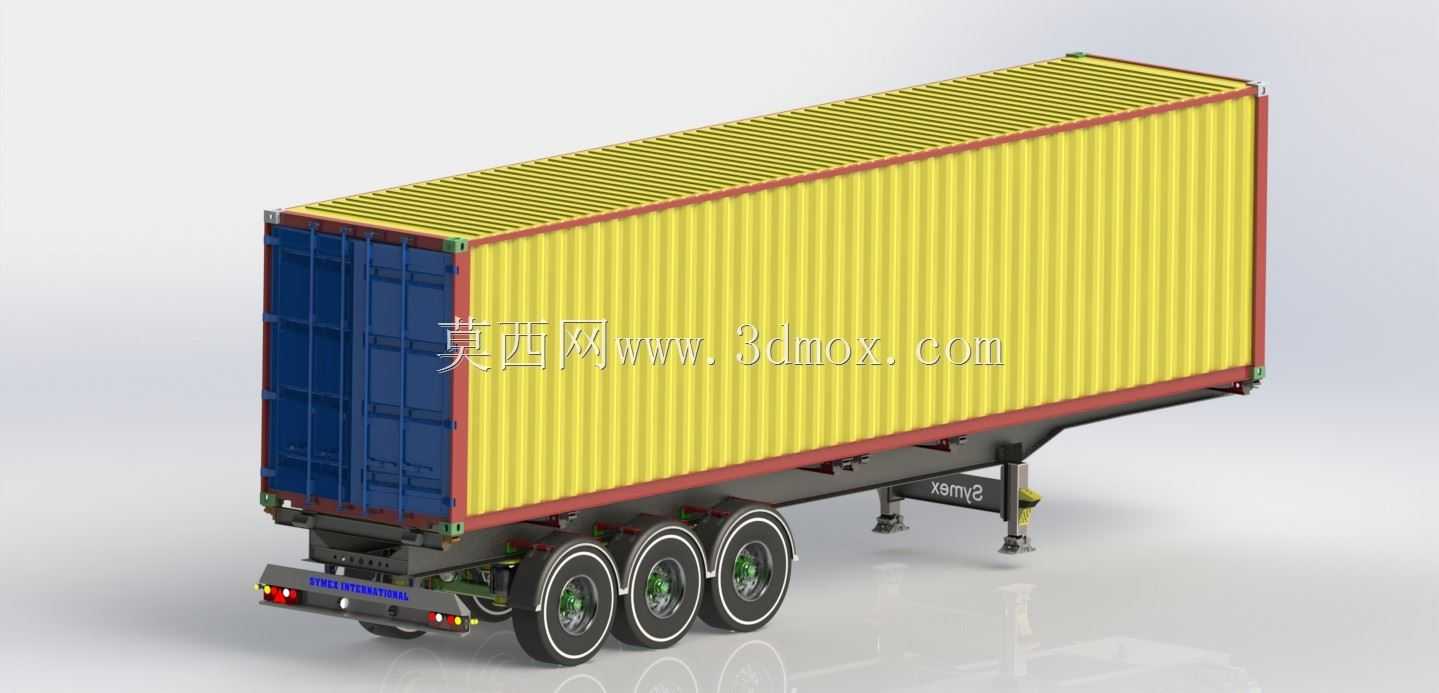

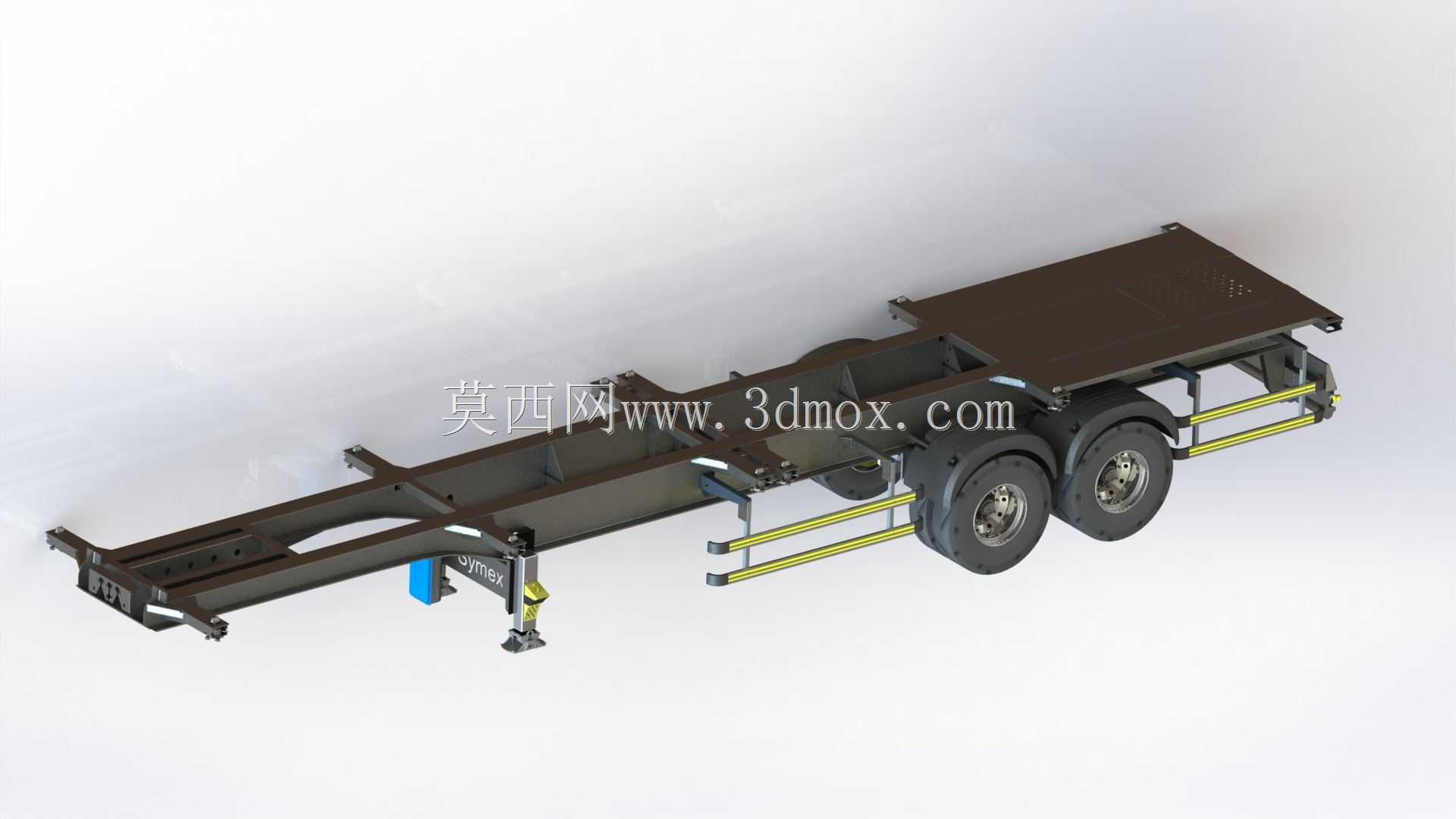

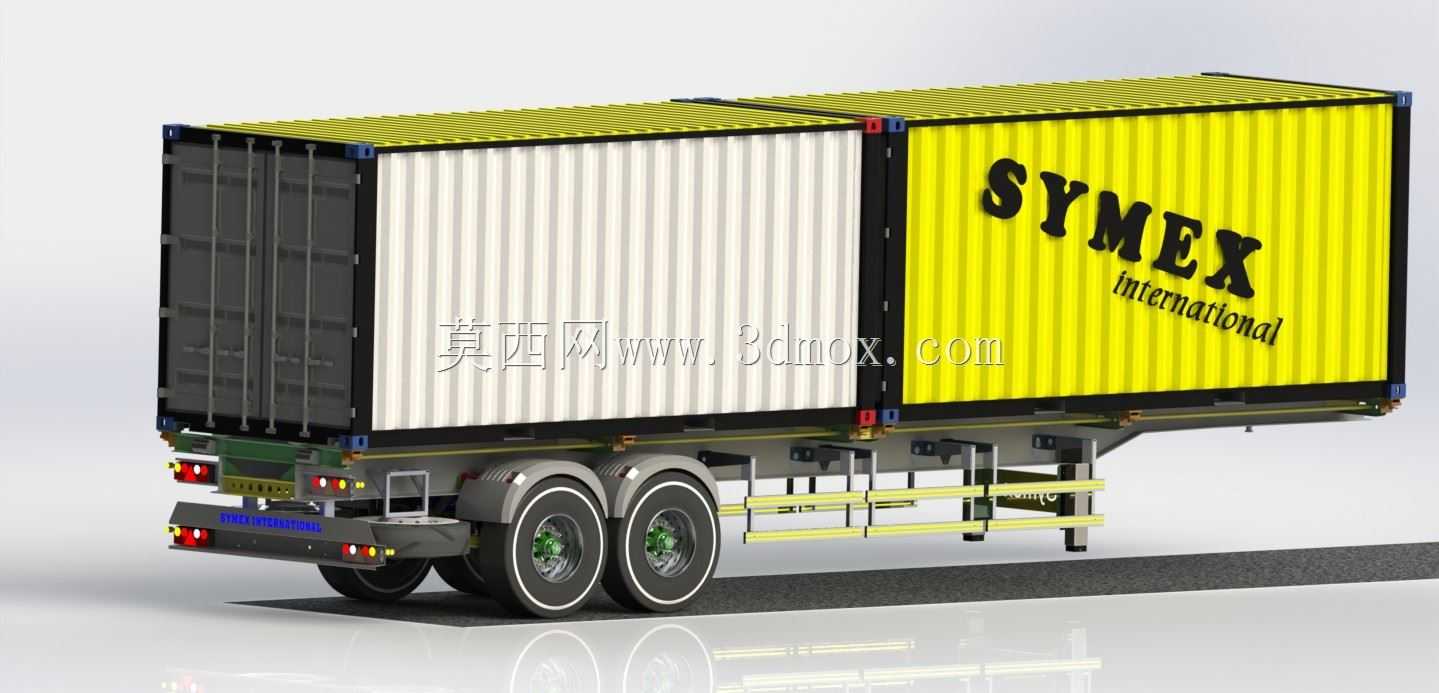

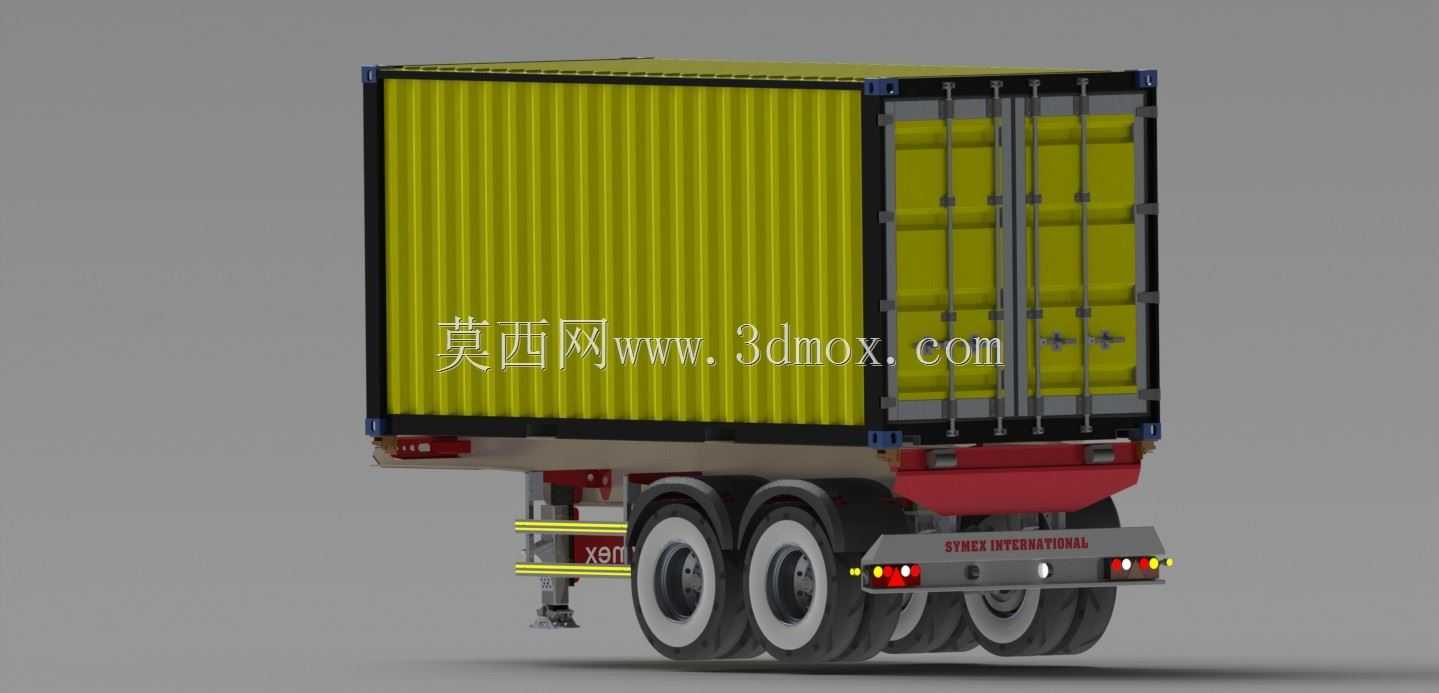

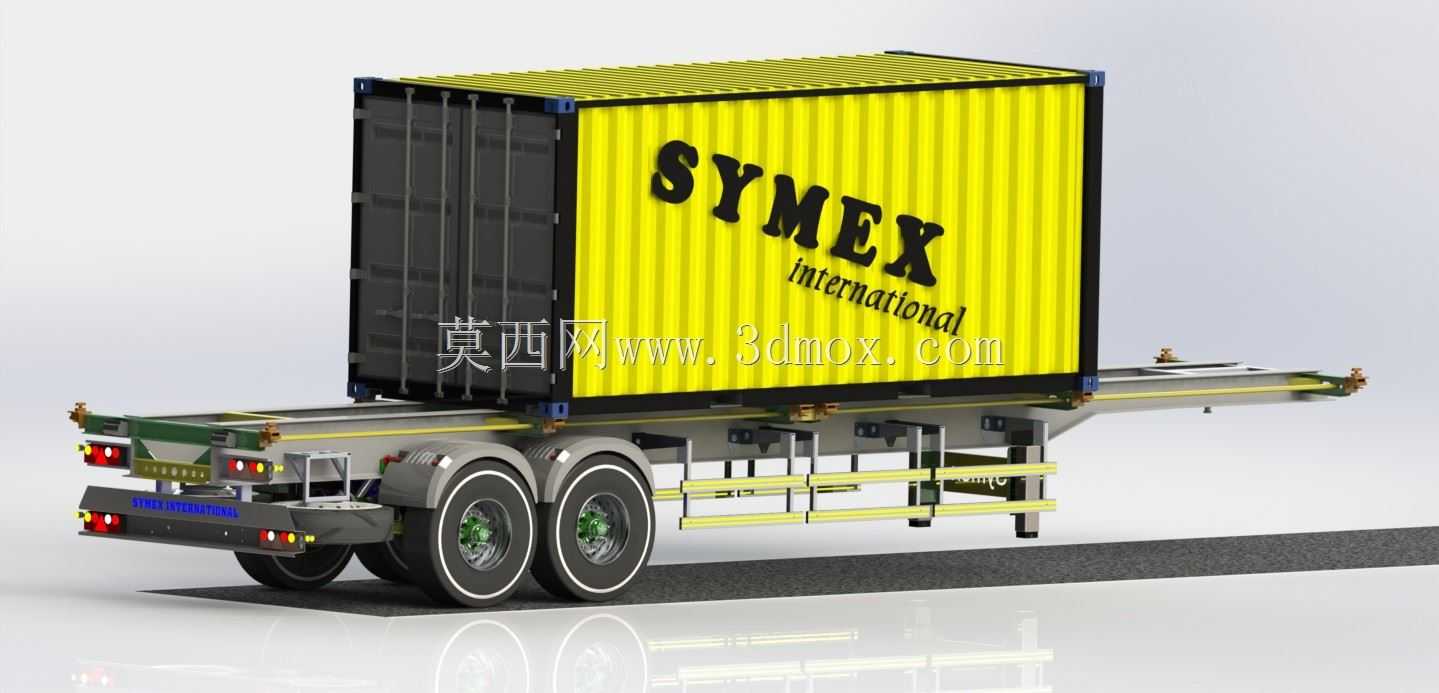

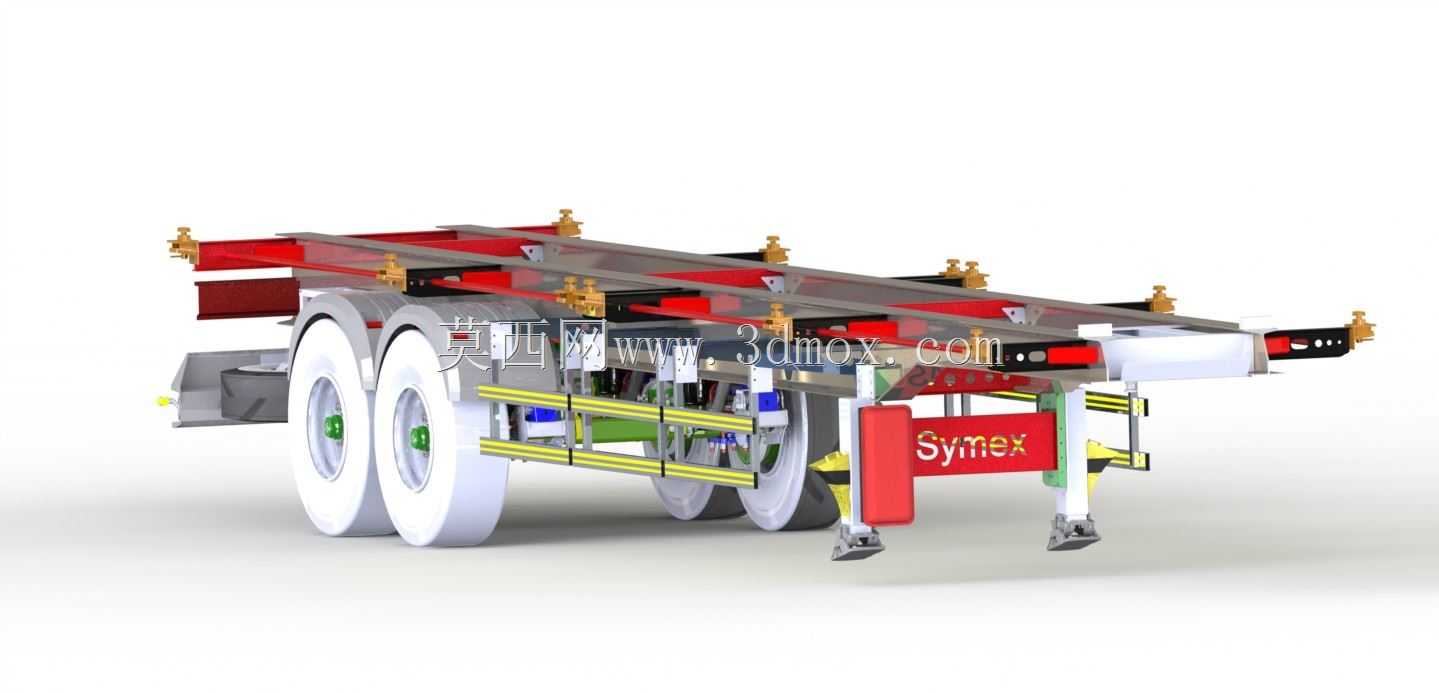

　　用于挂车与牵引车脱离后的驻车支撑，支腿采用齿轮齿条传动结构，带有双向锁止机构，单侧支撑载荷满足满载驻车时的承重要求，支腿底部设置可调高度的支撑盘，适配不平整场地的驻车需求。车架侧部布置的防护栏安装位，符合道路车辆侧防护的安全规范要求，可直接安装侧防护杆，避免行人或非机动车卷入车底。车架上平面预留了标准的货台安装孔位，可适配栏板货箱、集装箱锁具、平板货台等多种上装结构，孔位间距按照通用货运挂车的安装标准设计，降低上装改装的适配成本。车架前端的牵引销连接区域采用加厚加强板结构，匹配标准50号或90号牵引销的安装尺寸，可与主流型号的牵引车鞍座实现可靠连接，牵引区域的结构做了抗冲击强化设计，可承受起步、制动时的纵向冲击载荷。

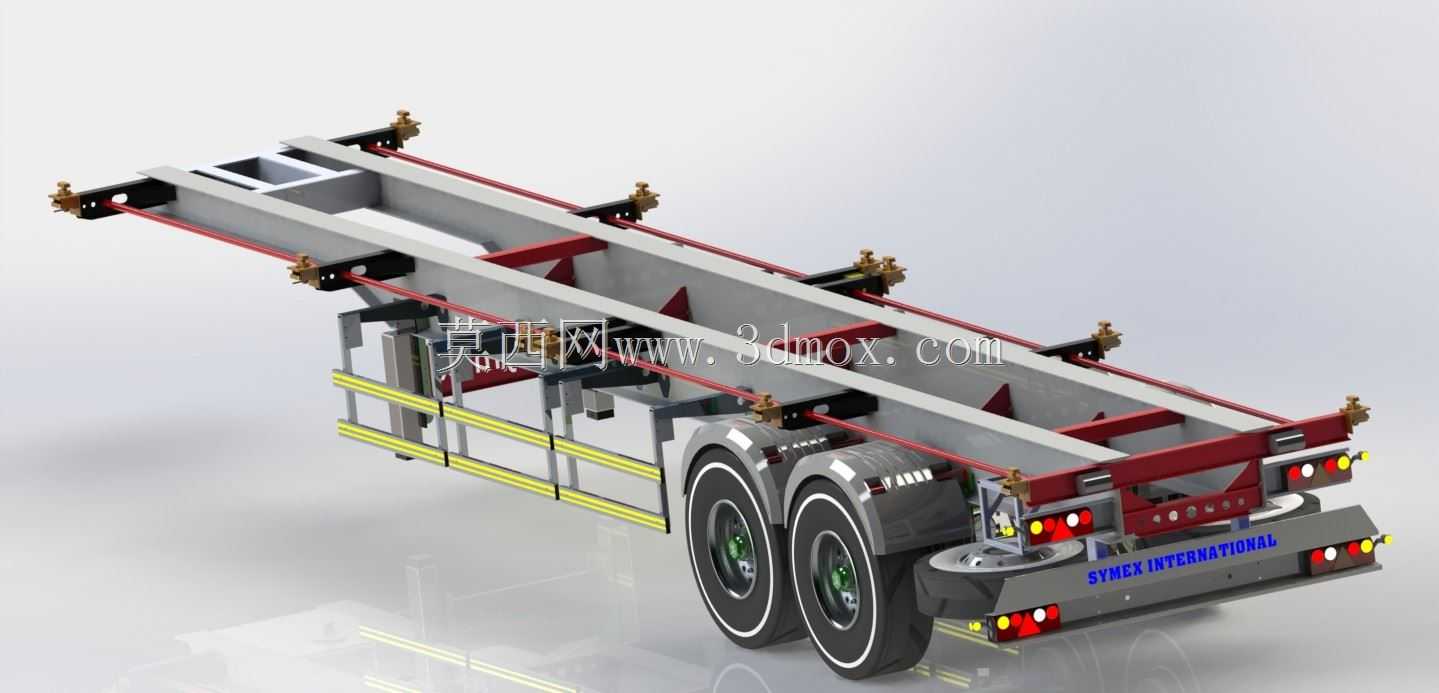

　　整体车架的宽度尺寸符合道路车辆外廓尺寸限值要求，两侧边梁预留了灯具安装、管路固定的安装点，制动气路、电气线路的走向沿纵梁内侧布置，设置有专用的管线固定卡扣位，避免行驶过程中管线晃动磨损。车桥安装区域的横梁采用贯穿式结构，将左右纵梁刚性连接，保证车架整体的抗扭刚度，在颠簸路面行驶时可有效抵消路面传递的扭转力矩，减少车架变形量。
