小工业楼宇钢结构承重框架三维设计

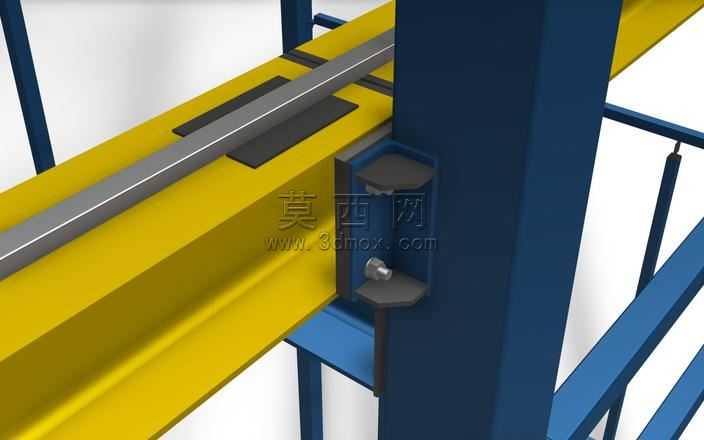

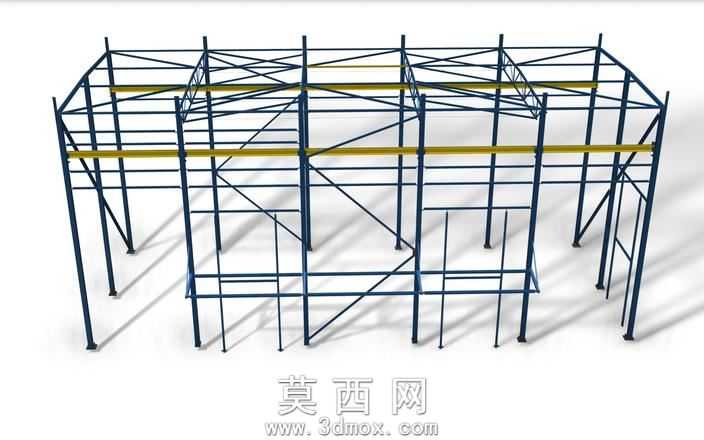

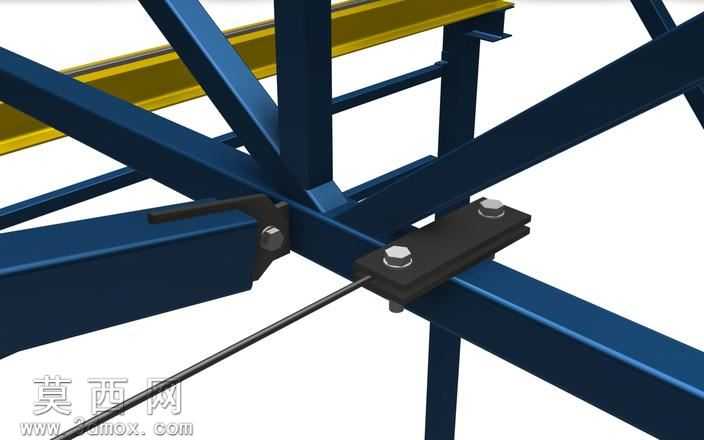

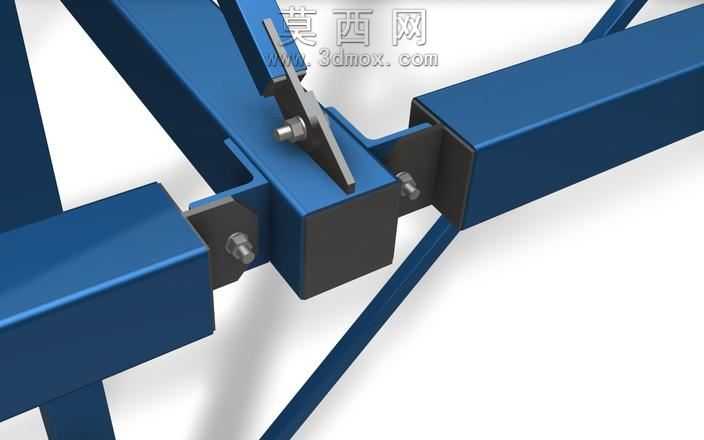

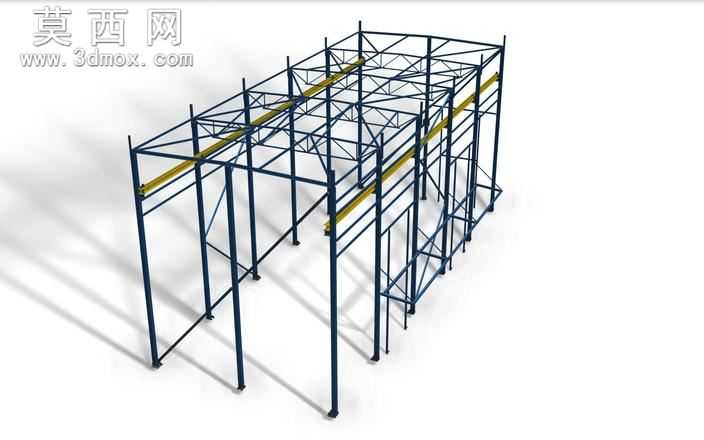

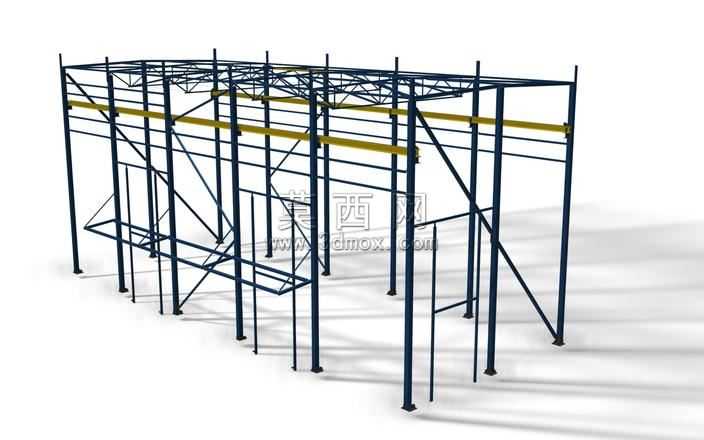

本作品为适配小型工业楼宇使用需求设计的钢结构承重框架三维模型，建模阶段严格遵循钢结构设计规范，先以基准轴网定位所有竖向承重柱的排布位置，竖向钢柱按照建筑开间、进深的受力需求均匀布设，柱脚预留与基础锚固的连接结构，确保竖向荷载可顺畅传递至建筑基础。横向承重体系采用HEA型钢作为主承重梁，主钢梁沿建筑横向通长布设，与竖向钢柱的连接节点做了精细化建模，还原了加劲肋、连接螺栓组的真实结构，保证梁柱节点的刚接受力特性，可有效承载楼面荷载以及桥式起重机运行时产生的动荷载。模型中完整搭建了屋面、楼层处的水平支撑体系，采用交叉型钢支撑布设，可有效传递水平方向的风荷载、地震作用，提升整体框架的抗侧刚度；柱间位置同样设置了竖向交叉支撑，避免钢柱在竖向荷载作用下出现失稳变形，同时为桥式起重机的运行轨道提供稳定的支撑基础。材质设置上，主承重钢柱、钢梁采用深蓝色防锈漆钢材材质，水平支撑构件采用亮黄色警示涂装材质，既符合工业建筑钢结构的涂装规范，也能在模型视图中清晰区分不同功能的构件，方便查看结构组成。建模过程中对所有构件的连接位置做了干涉检查，确保各钢构件之间无碰撞、无错位，构件尺寸符合型钢标准规格，可直接用于结构受力验算、施工方案可视化交底等场景。框架内部预留了完整的空心空间，可满足小型工业楼宇内部生产区域布设、设备安装、人员通行的空间需求，起重机支撑梁的布设位置经过荷载验算，可匹配对应吨位桥式起重机的安装、运行要求，整体结构传力路径清晰，构件排布规整，既满足工业建筑的结构安全要求，也兼顾了内部空间的使用合理性。
