重型吊装连接索具组件三维结构设计

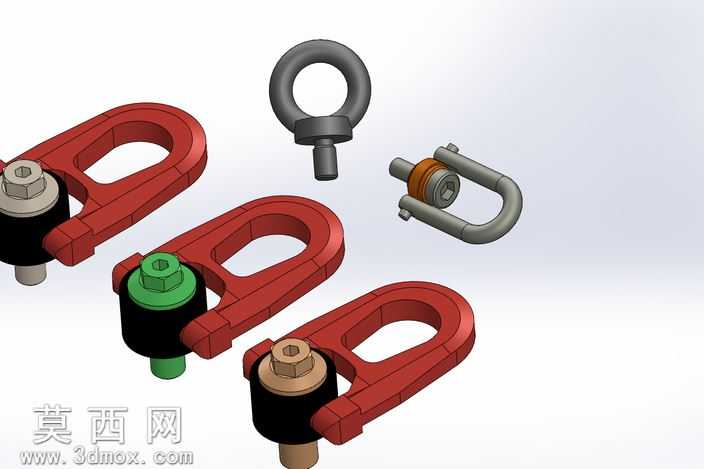

本作品为重型吊装作业配套的连接索具组件三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成单个零件的结构建模，再按照实际装配约束关系完成整体组件的拼接校验。首先针对不同规格的吊环本体、卸扣主体、连接吊耳、锁紧螺栓、缓冲衬套等零件，分别绘制二维草图后通过拉伸、旋转、倒角、圆角等基础特征命令构建实体，针对吊环的环形承重结构、卸扣的U型受力段、吊耳的长圆形连接孔等关键受力部位，做了局部的结构加厚与应力过渡处理，避免直角结构带来的应力集中问题。材质设置上，承重主体的红色吊耳部分采用高强度合金钢材质，渲染时赋予醒目的工业红色漆面质感，表面添加细微的磨砂颗粒效果模拟实际工业产品的喷塑表层；吊环、卸扣等金属连接件采用锻造碳钢材质，渲染时调整金属粗糙度参数，呈现出锻造件略带哑光的金属光泽，同时在边角处添加轻微的磨损质感提升真实度；锁紧部位的衬套分别设置黑色工程塑料、绿色防滑橡胶、铜质耐磨衬套三种不同材质，通过材质色彩与质感的区分清晰展现不同零件的功能分区。结构设计上，整套组件包含三种不同规格的吊接单元，分别适配不同吨位的吊装需求，每个吊接单元都由主体吊板、锁紧螺栓、防松衬套组成，配合独立的吊环与卸扣可实现多场景的吊装连接，各零件之间的装配间隙经过反复校验，确保螺栓可顺畅旋入、卸扣可灵活转动，不存在结构干涉问题。渲染阶段采用工作室均匀布光方案，主光源从斜上方投射突出零件的立体轮廓，辅光源补光消除暗部死黑，添加柔和的地面阴影增强组件的空间层次感，最终呈现的效果清晰展现了整套索具的结构组成、装配关系与材质特征，可用于吊装配件的结构展示、生产参考与教学演示使用。
