18花键连接式流体控制插入阀芯结构

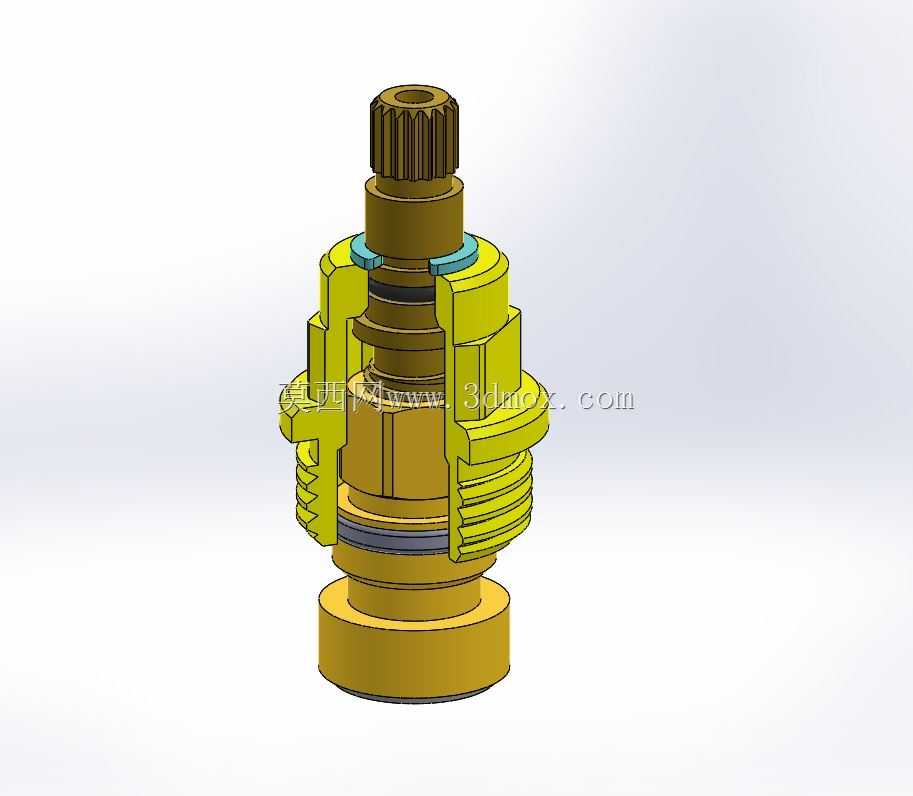

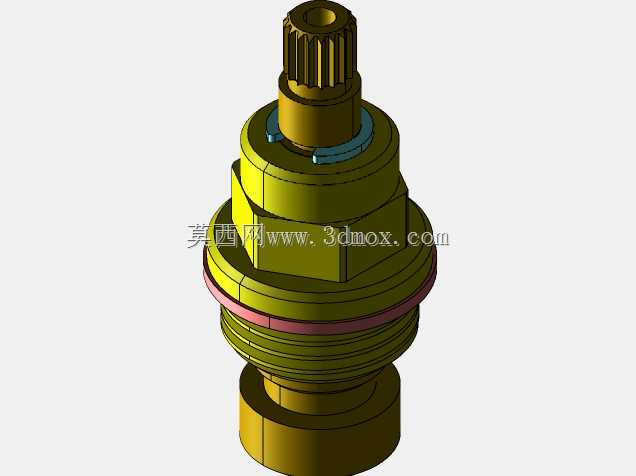

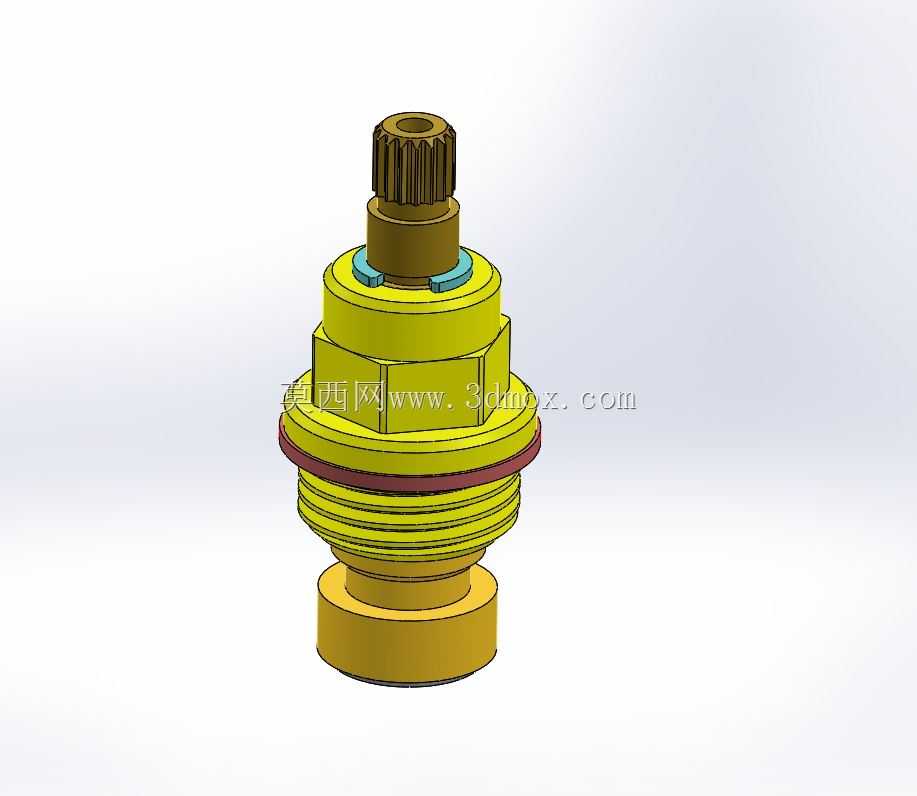

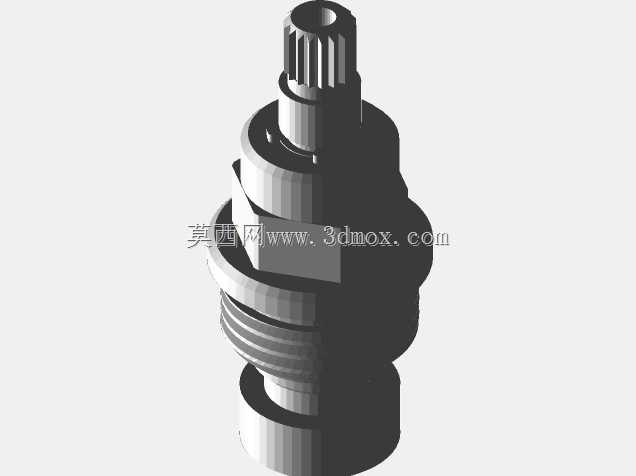

　　这款18齿花键驱动的插入式阀芯，主要适配中小通径的流体管路通断与流量调节场景，常见于小型液压站控制回路、民用供水支路管控、气动系统支路切换等工况，作为嵌装式控制核心，无需额外搭建独立阀组安装支架，可直接嵌入预设的阀块安装孔内完成装配，大幅缩减阀组的整体占用空间。从结构设计逻辑来看，顶部采用18齿矩形花键作为驱动输入结构，相比单键或方头连接，花键结构的齿面接触应力分布更均匀，能承受更大的操作扭矩，同时具备良好的对中性，在频繁开关调节的工况下，不会出现驱动端偏磨、打滑的问题，适配手动旋钮、电磁驱动头、气动执行器等多种驱动部件的连接需求，无需额外加工转接结构。阀芯主体采用阶梯轴式分层设计，从上至下依次设置驱动段、密封定位段、螺纹锁紧段、

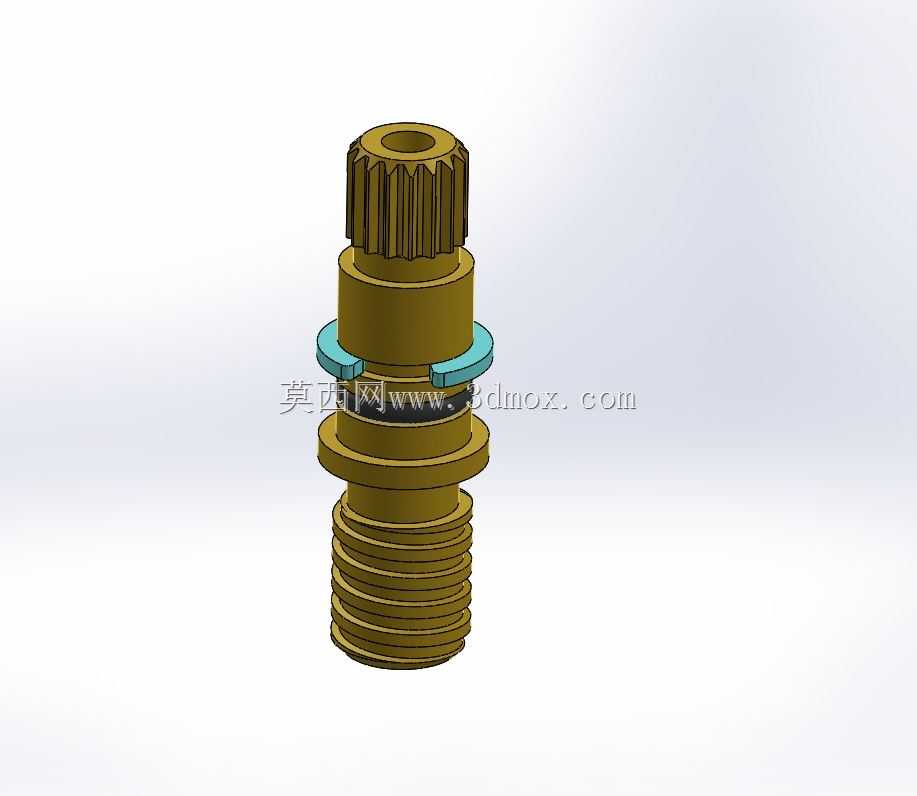

　　流体导通段，各段直径差经过严格匹配，其中密封定位段设置了两道O型圈安装槽，搭配不同硬度的橡胶密封圈，可同时实现径向静密封与轴向定位，避免装配后阀芯在阀孔内出现窜动；螺纹锁紧段采用细牙外螺纹设计，螺距匹配常规阀块安装孔的内螺纹规格，装配时可通过螺纹旋入深度微调阀芯的初始位置，适配不同行程的驱动部件，螺纹根部设置的紫铜垫片，可在锁紧后形成硬密封辅助，防止介质从螺纹配合间隙渗漏。下部的流体导通段采用环形过流槽设计，当阀芯在花键驱动下轴向移动时，过流槽与阀孔内的介质通道对齐面积发生变化，以此实现流量的线性调节，完全关闭时导通段的圆柱面与阀孔内的密封台肩紧密贴合，实现零泄漏截断。在安装边界上，阀芯最大外径适配16mm标准阀块安装孔，

　　整体装配长度控制在42mm以内，安装时仅需在阀块上加工对应深度的阶梯孔，预留花键端的驱动操作空间即可，无需额外的法兰或紧固件，装配效率相比分体式阀类元件提升60%以上。实际工况验证中，该结构的阀芯可承受1.6MPa的静态工作压力，适配水、液压油、低压压缩空气等常规介质，密封件更换时仅需将阀芯整体旋出即可操作，无需拆解整个阀组管路，后期维护成本极低。建模过程中对各配合段的公差做了明确设定，花键部分采用7级精度配合，密封段外径公差控制在h7范围，螺纹配合采用6H/6g公差带，确保加工后零件的互换性，无需选配即可完成装配。
