DN40法兰式手动截止阀结构设计

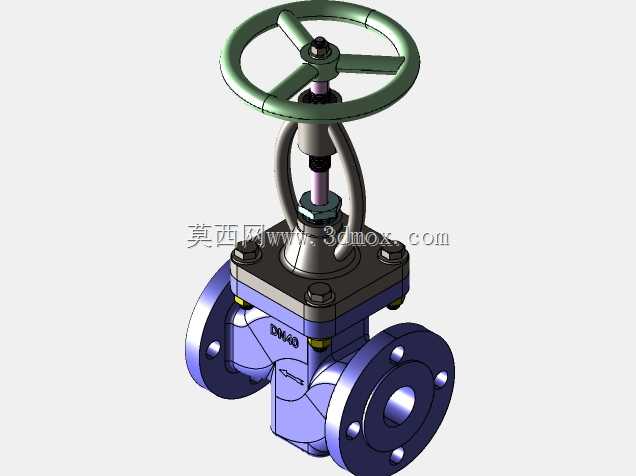

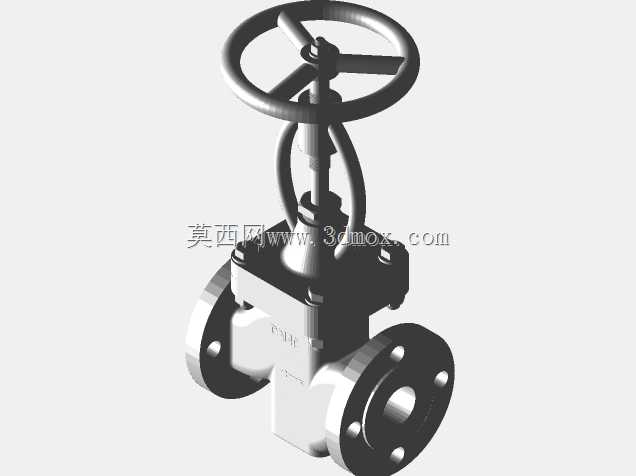

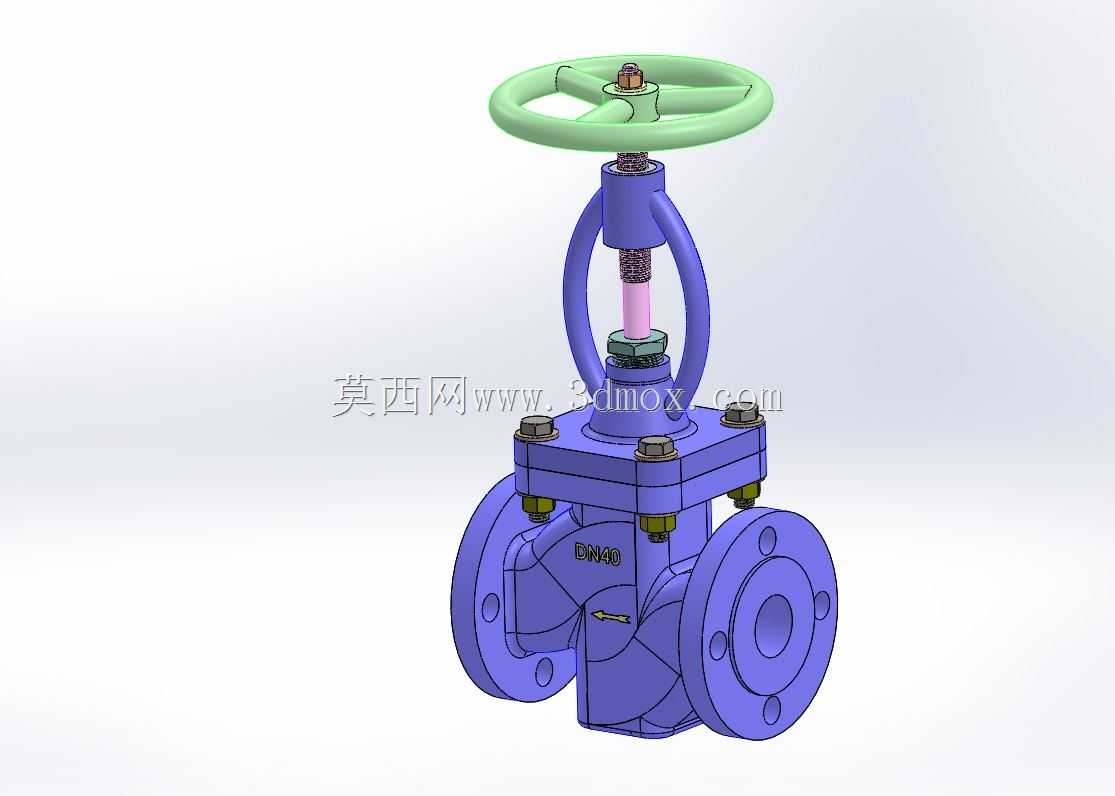

　　这款DN40规格的手动法兰截止阀，主要面向公称通径40mm的工业管路系统做截断控制使用，常见应用场景覆盖化工介质输送、建筑给排水、暖通空调循环、小型工业设备配套的管路段，核心作用是通过手动操作实现管路内介质的通断控制，不适合做长期节流调节工况使用，避免密封面长期受介质冲蚀出现提前泄漏。从结构设计逻辑来看，整体采用明杆结构布局，手轮操作时阀杆做升降运动，操作人员可以直观通过阀杆露出的高度判断阀门的启闭状态，避免误操作。上部的手轮采用轮辐式结构，握持操作时受力均匀，不需要过大的操作力矩就能实现高压差下的启闭动作，手轮与阀杆的连接采用防松结构，长期反复操作不会出现松脱移位。阀体部分采用法兰连接形式，两端法兰的螺栓孔位、

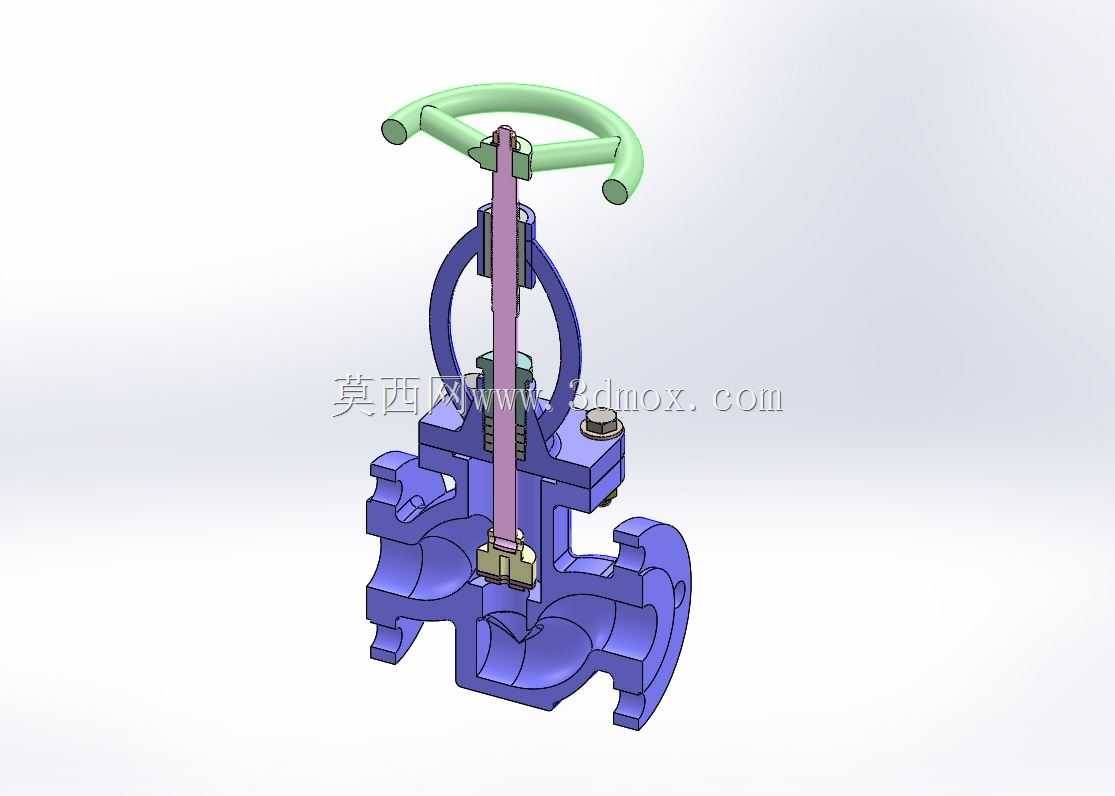

　　密封面尺寸匹配常规DN40管路法兰的安装标准，安装时不需要额外做转接适配，法兰密封面采用凸面结构，搭配对应压力等级的密封垫片就能实现可靠密封，安装边界上要预留手轮操作的上部空间，以及两侧法兰螺栓拆装的侧向操作距离，避免安装后无法正常操作或者维护。中法兰部分采用螺栓压紧垫片的密封结构，四组均布的螺栓可以提供均匀的压紧力，保证阀腔内部的介质不会从中法兰结合面泄漏，阀杆的密封采用填料函结构，通过填料压盖压紧填料实现阀杆动密封，长期使用出现填料磨损泄漏时，可以在带压状态下适当拧紧压盖螺栓补偿密封力，不需要停机拆解阀门。内部的密封副采用平面密封结构，阀瓣沿着阀座中心线做升降运动，启闭过程中密封面之间的摩擦行程短，相比闸阀密封面磨损量更小，

　　密封可靠性更高，介质流向采用低进高出的设计，开启时介质从阀瓣下方进入，能够降低操作力矩，同时关闭状态下填料函部位不承受介质压力，延长填料的使用寿命。整体建模过程中对各个配合部位做了公差适配，比如阀杆与阀盖导向部位的间隙、阀瓣与阀座的对中结构、螺栓与螺栓孔的装配间隙都做了符合实际加工装配要求的处理，模型可以直接用于教学演示、管路布局干涉检查、阀门结构改进设计参考，也能作为同类型阀门选型时的结构参照，帮助设计人员快速确认安装空间、操作行程、连接尺寸是否匹配现场工况要求。
