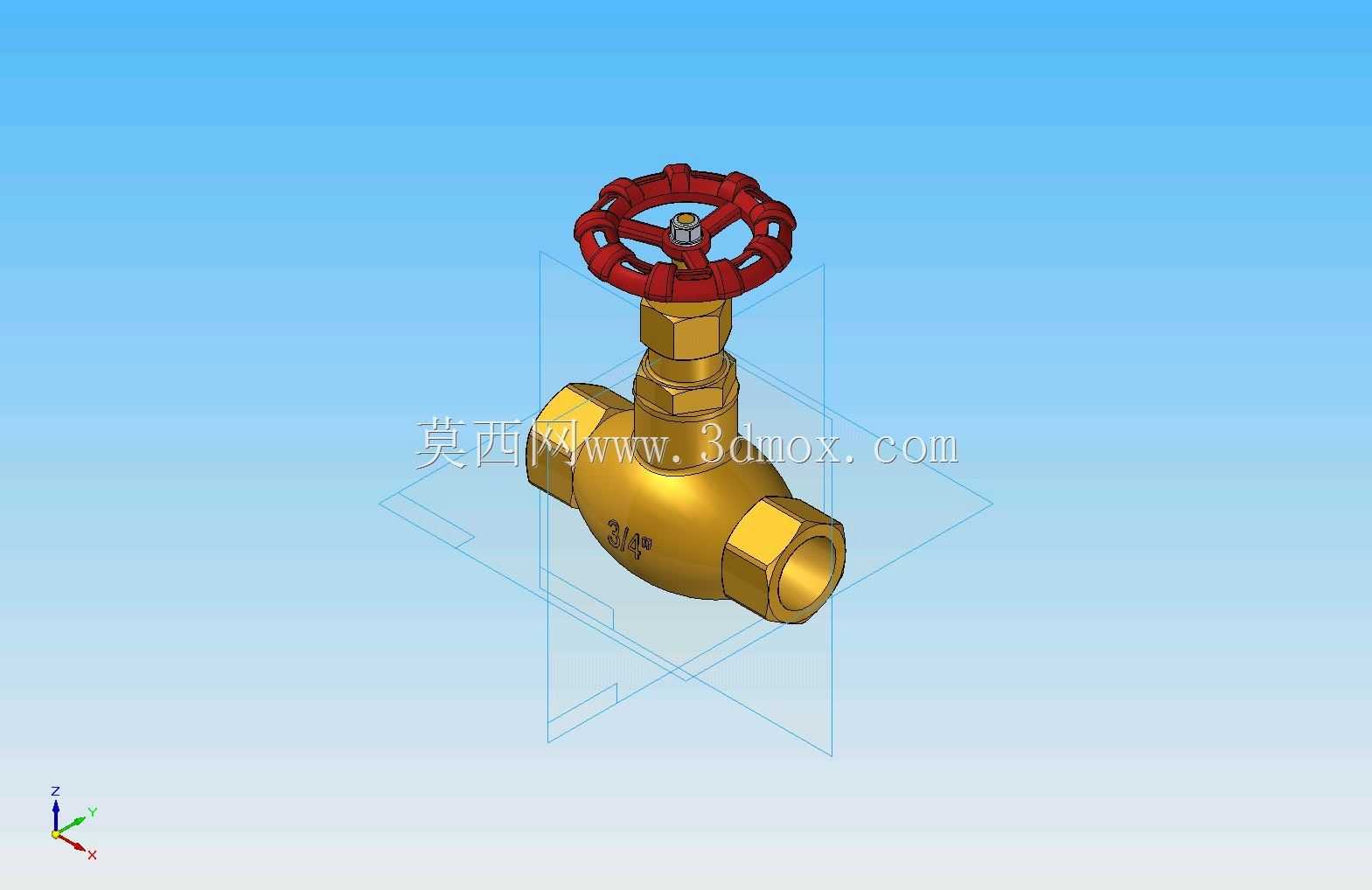

黄铜内螺纹波纹管密封截止阀结构设计

　　这款手动操作的黄铜截止阀，核心定位在民用给排水、小型暖通空调、低压压缩空气支路这类对密封可靠性有要求的管路场景，日常承担管路介质的通断截断功能，不做流量调节使用，避免阀瓣长期处于半开位置受介质冲蚀降低密封寿命。从结构设计逻辑来看，采用波纹管密封结构替代传统填料密封，从根源上消除阀杆升降动作带来的外泄漏风险，这一点在输送热水、低压蒸汽或者惰性气体的管路上优势明显，不用定期紧固填料压盖或者更换填料，大幅降低后期运维的工作量。阀体采用锻压黄铜成型，流道采用直通式铸造结构，介质流向遵循低进高出的原则，安装时需要注意阀体上的流向标识，反向安装会大幅增加阀门的启闭力矩，同时影响密封面的使用寿命。连接端采用标准内螺纹结构，

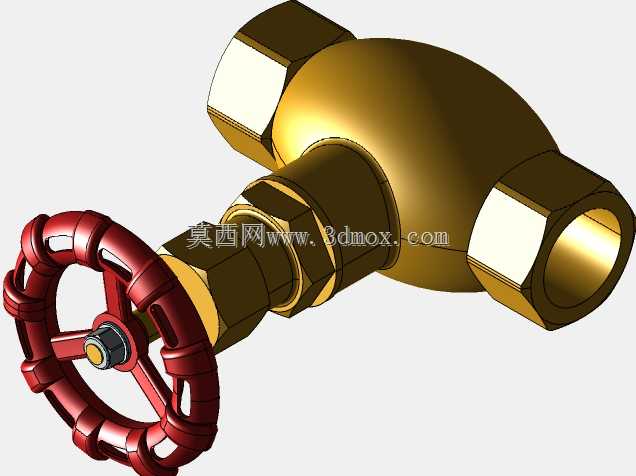

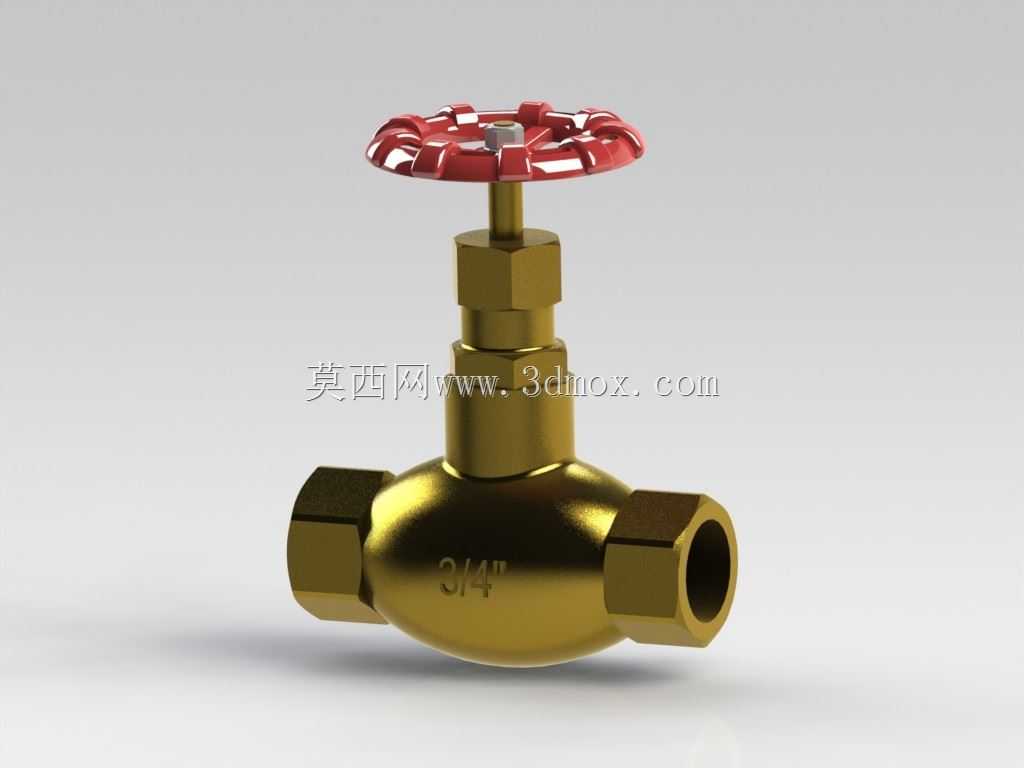

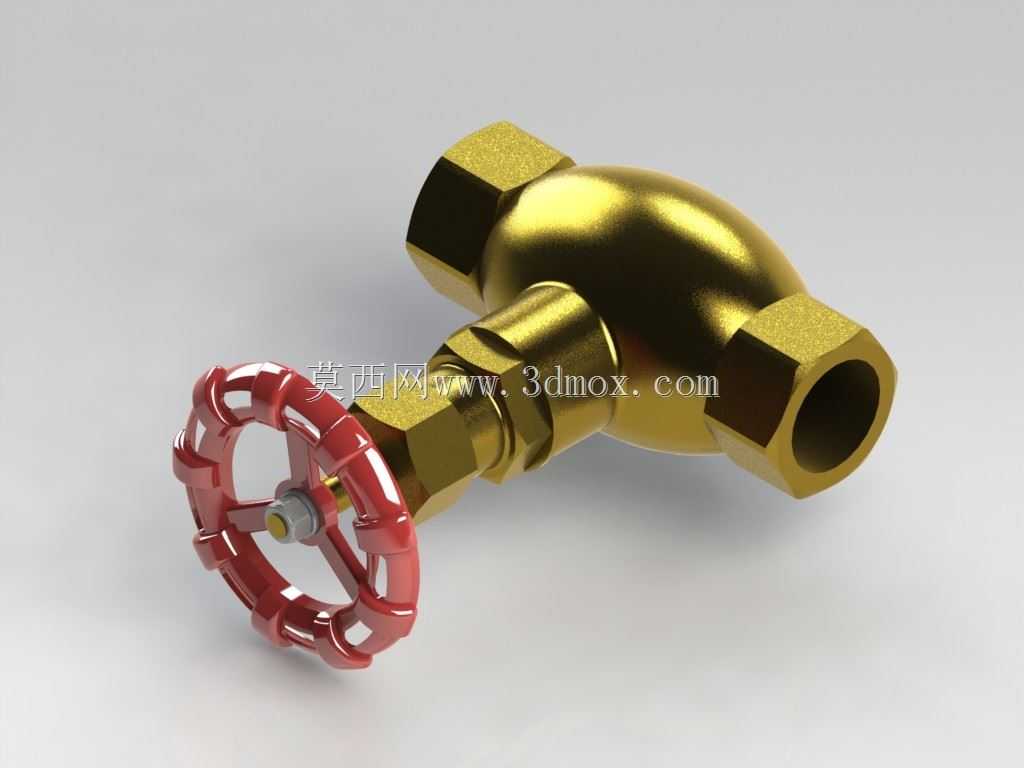

　　公称通径DN20对应3/4英寸管螺纹，安装时直接和同规格的外螺纹管路配件配合，不需要额外焊接或者法兰连接，适合小口径管路的快速布设，安装预留空间只需要考虑手轮的操作半径，阀体本身的结构长度符合小口径截止阀的常规尺寸边界，不需要额外调整管路间距。顶部的手轮采用红色铸铁手轮，轮辐做了防滑处理，手动启闭时不需要额外加力杆，靠手部力量就能实现完全密封，阀杆的升降行程经过设计，全开位置手轮的旋转圈数控制在合理范围，不会出现操作圈数过多影响启闭效率的问题。阀瓣密封面采用软密封配合金属硬密封的双重结构，低压工况下软密封提供零泄漏的密封效果，介质温度稍高时金属密封面承担主要密封作用，兼顾不同工况的使用需求。建模过程中严格还原了阀体的壁厚过渡、

　　阀瓣与阀座的配合锥度、波纹管的压缩行程这些关键结构细节，所有配合面的公差都按照常规五金阀件的加工精度设置，既保证装配时的干涉检查有效性，也能直接导出工程图用于加工参考。在实际选型应用中，这类阀门通常安装在管路的支路入口位置，作为设备检修时的截断阀使用，因为波纹管结构的存在，相比普通截止阀更适合用在不允许介质外漏的场景，比如家装地暖支路、小型换热设备的进出口、空压机的输气支路，安装时要保证阀杆处于垂直向上的位置，不允许倒装或者水平安装，避免阀瓣长期受介质重力影响出现密封面偏磨的问题。
