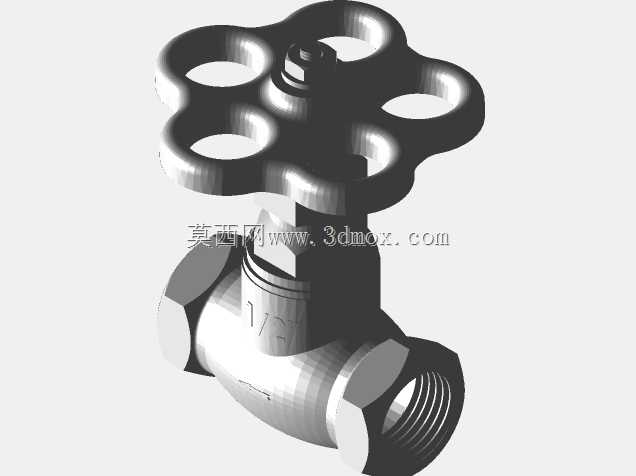

青铜内螺纹1/2英寸手动截止阀结构

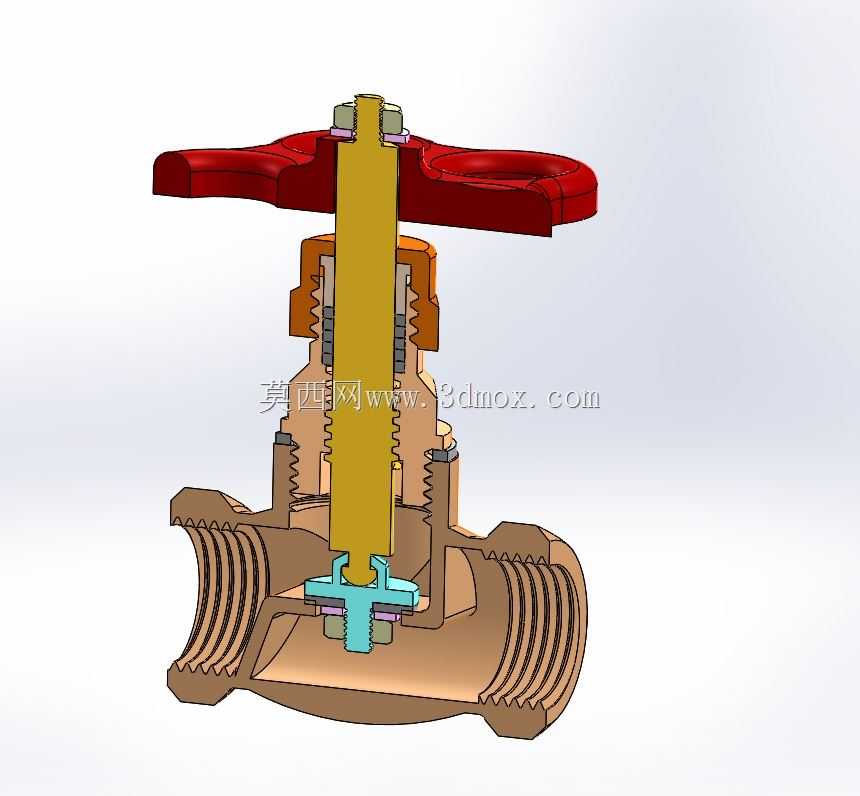

　　这款公称通径1/2英寸的青铜螺纹截止阀，主要面向民用给排水、小型暖通管路、低压气动系统、小型设备冷却回路等场景做截流控制使用，区别于同通径的球阀类产品，它的截流密封面为平面贴合结构，在小开度工况下不会出现球阀类产品的节流冲蚀快速损伤问题，适合需要频繁微调管路通流截面、长期保持截流状态的管路节点。从结构设计逻辑来看，阀体采用锡青铜一体铸造成型，流道为直通式S型走向，介质从阀座下方进入、上方流出，阀瓣下行贴合阀座密封面时实现截流，这种流向设计可以在阀门关闭状态下让填料腔处于低压侧，大幅降低阀杆位置的外泄漏风险，同时手轮开启时介质压力会辅助推动阀瓣上行，降低手动操作的力矩需求。手轮采用四辐条轮式结构，红色酚醛树脂材质压制成型，

　　边缘做圆弧过渡处理，操作时手部握持受力均匀，不会出现硌手问题，手轮与阀杆之间采用四方榫接配合，传递扭矩无打滑间隙，阀杆上部的锁紧螺母可以调整手轮的轴向窜动量，避免长期操作出现的松旷问题。阀杆与阀体之间采用多层聚四氟乙烯填料密封，通过六角压紧螺母调节填料压缩量，不需要拆解阀门即可在线处理阀杆位置的微泄漏问题，适配现场运维的快速检修需求。连接端采用55度密封管螺纹结构，螺纹加工精度符合通用管路连接标准，安装时不需要额外焊接法兰，直接缠绕密封带即可拧入对应规格的管路接头，安装空间仅需要预留手轮操作的回转半径，阀体两个端面的螺纹同轴度控制在0.1mm以内，安装后不会出现管路别劲导致的密封面错位问题。从安装边界来看，

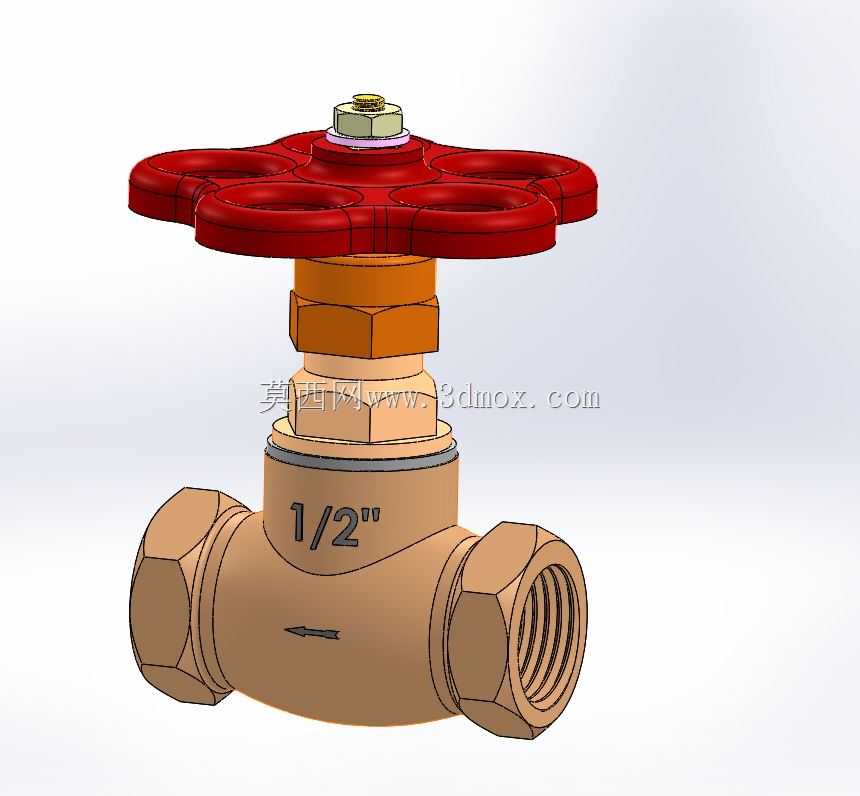

　　阀体主体的轴向长度适配1/2英寸管路的常规安装间距，手轮的最大回转直径比阀体通径大3倍左右，安装时手轮侧需要预留至少一倍手轮半径的操作空间，方便手动启闭操作，阀体上铸有流向箭头标识，安装时需要严格按照箭头方向匹配介质流向，反向安装会导致阀门关闭时填料腔持续承压，大幅缩短填料密封的使用寿命，同时会提升开启操作的力矩。阀瓣与阀杆采用活动连接结构，关闭时阀瓣可以自适应贴合阀座密封面，抵消阀杆与阀座的少量同轴度误差，避免硬密封面出现偏磨导致的内泄漏问题，阀体中部的六角结构方便安装时使用扳手夹持固定，避免拧动螺纹时阀体受力变形损伤内部密封结构。
