饮用水供水系统用压缩式旋塞截断阀结构

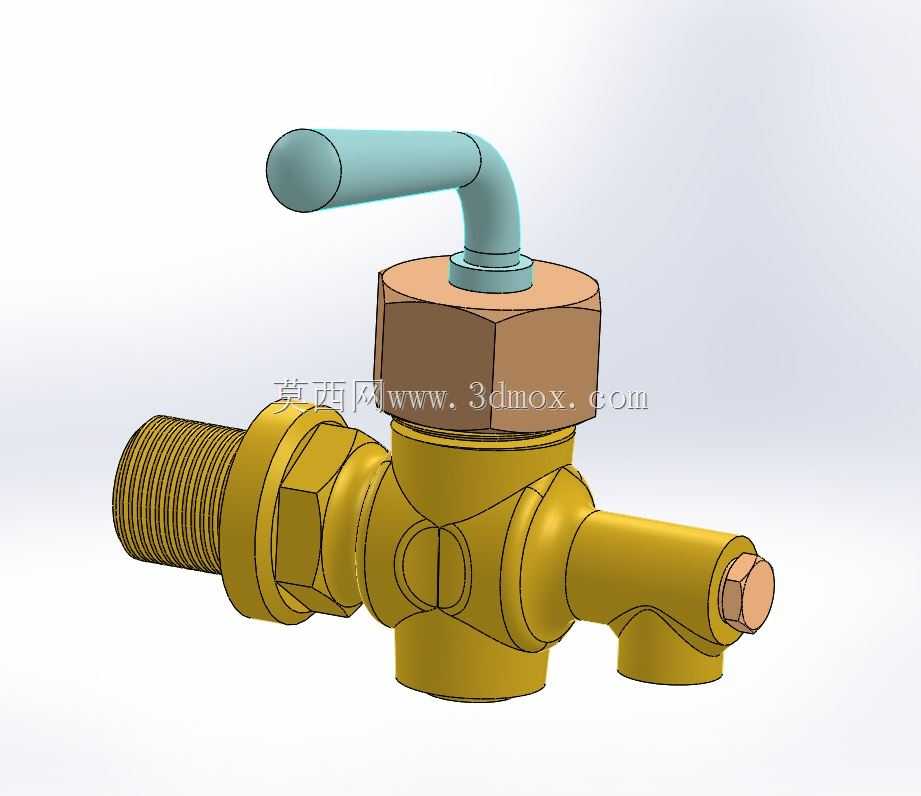

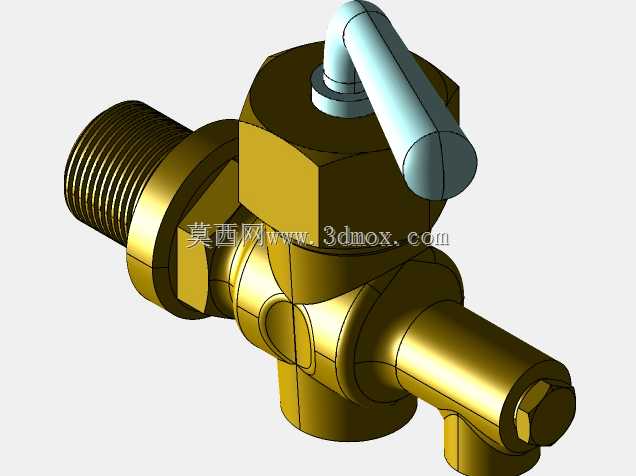

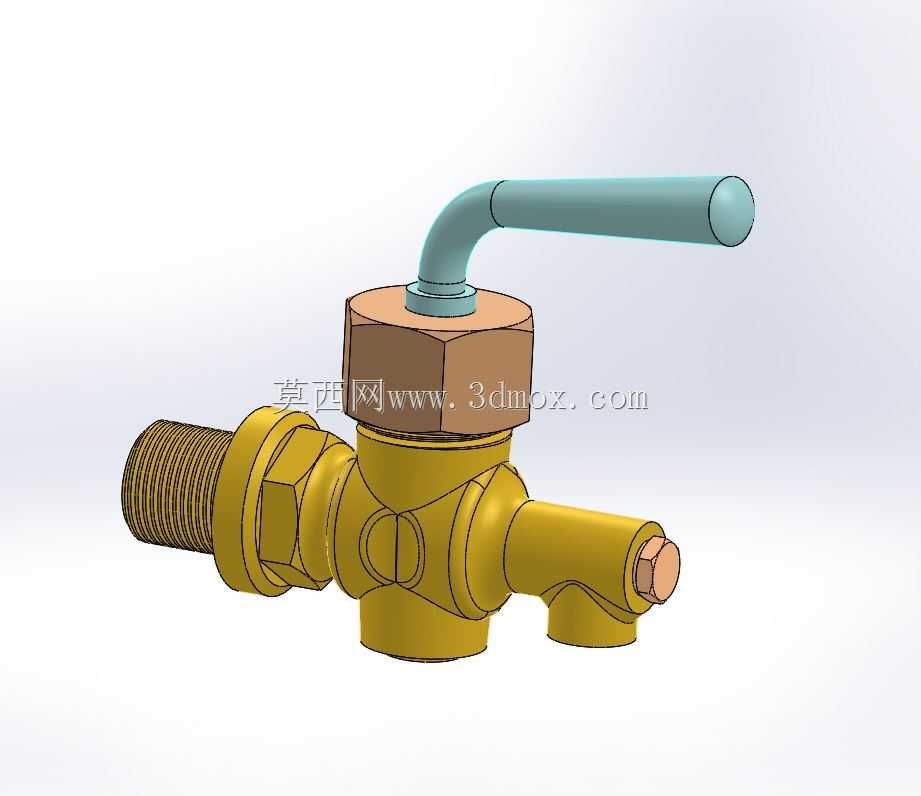

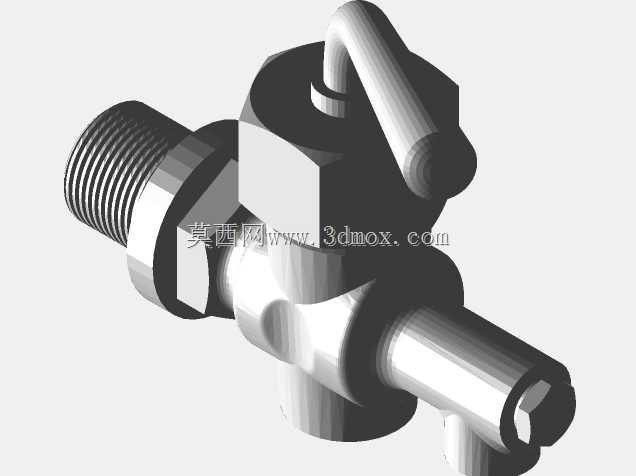

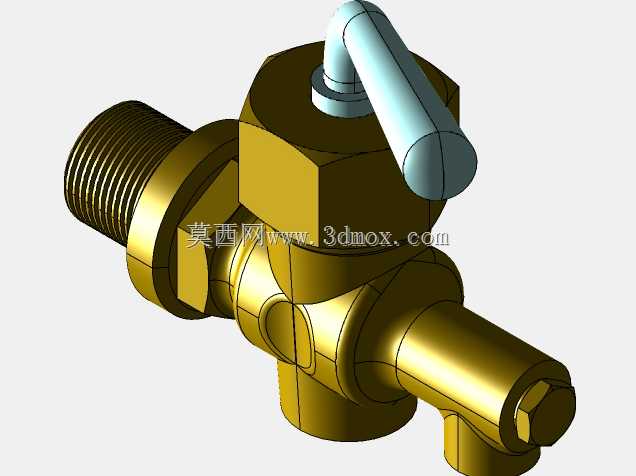

　　这款压缩旋塞主要面向饮用水供水、工业常压供水系统的管路通断控制场景，在实际管路布设中承担截断介质通路的核心作用，区别于常规升降式截止阀，其旋塞启闭动作仅需90度旋转即可完成全开全关操作，操作行程短，启闭响应速度快，适配需要频繁快速切断管路的工况点位。从结构设计逻辑来看，整体采用黄铜作为主体基材，一方面适配饮用水输送的卫生级要求，避免长期输水过程中出现锈蚀污染介质的问题，另一方面黄铜材质的切削加工性能优异，密封面配合精度更容易通过常规机加工保证，后期维护拆装也更为便捷。阀体采用三通式流道结构，侧向设置外螺纹连接端，可直接与同规格标准输水螺纹管路对接，无需额外转接接头，安装时的轴向预留尺寸可根据外螺纹旋入深度灵活调整，

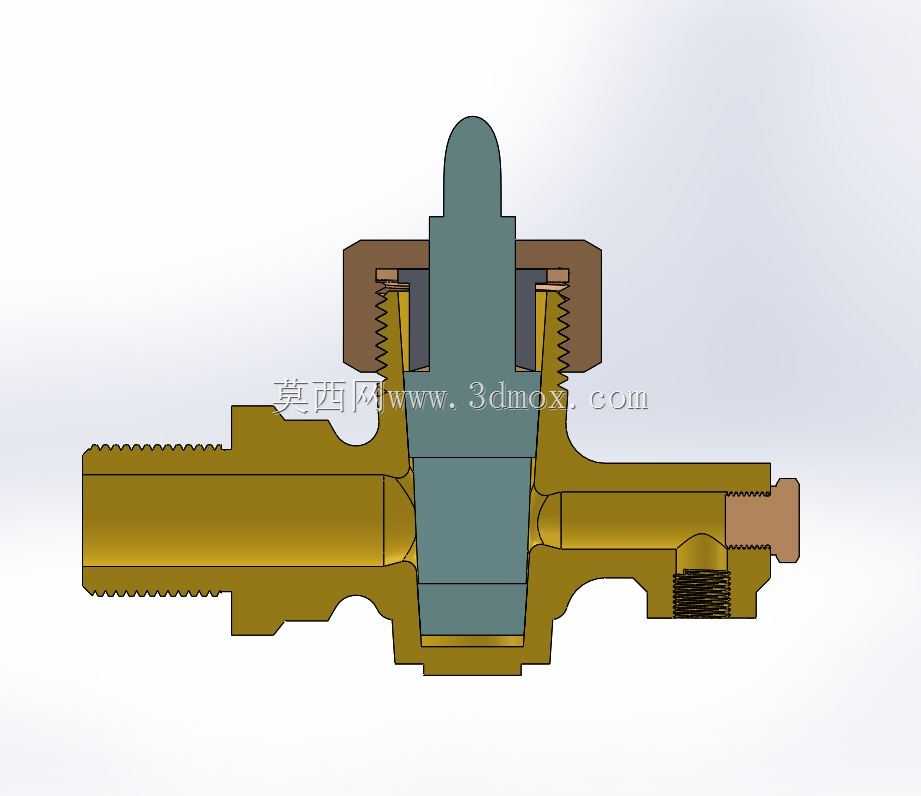

　　适配不同壁厚的管路安装面；阀体中部的旋塞密封副采用压缩式压紧结构，顶部设置六角压紧螺母，可通过调整螺母的压紧力矩调节旋塞与阀体密封面的配合预紧力，当长期使用出现密封面微量磨损导致内漏时，无需整体更换阀件，仅需适当拧紧压紧螺母即可补偿密封面磨损量，大幅延长阀件的实际使用寿命。操作端采用弯柄式手轮结构，手柄长度经过力矩匹配设计，操作人员无需借助额外工具即可徒手完成启闭操作，手柄表面做圆弧钝化处理，避免操作过程中出现划伤风险；阀体侧部设置的限位凸台可精准限制手柄的旋转行程，确保操作人员可直观判断阀门的启闭状态，避免出现误操作导致的管路通断状态判断失误。从安装边界来看，阀体外露的所有棱角均做了倒角处理，安装时不会与周边布设的其他管路、

　　支架产生干涉，底部的支撑凸台可在管路布设时提供辅助支撑点位，降低长期使用过程中螺纹连接处受管路应力影响出现渗漏的概率。流道内部采用等径圆弧过渡设计，介质流经阀体时的流阻远小于直角转折的普通截止阀，输水过程中的压力损失更小，可有效降低供水系统的泵组输送能耗，适配常压供水管网的长期稳定运行需求。密封面采用锥面配合结构，接触面积均匀，启闭过程中密封面之间的相对摩擦量小，长期频繁操作也不会出现密封面快速磨损的问题，整体结构没有易损的橡胶密封件，适配常温输水工况下的长期免维护使用需求。
