法兰连接式自动瓣膜结构设计

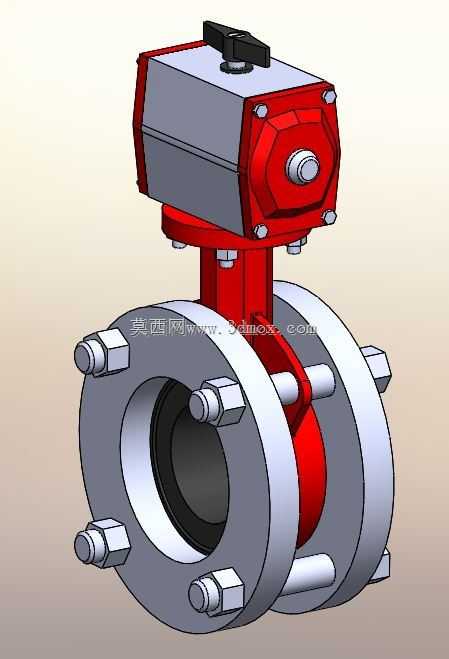

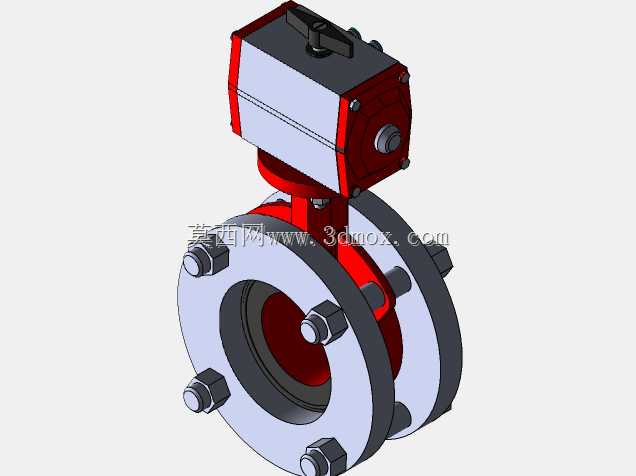

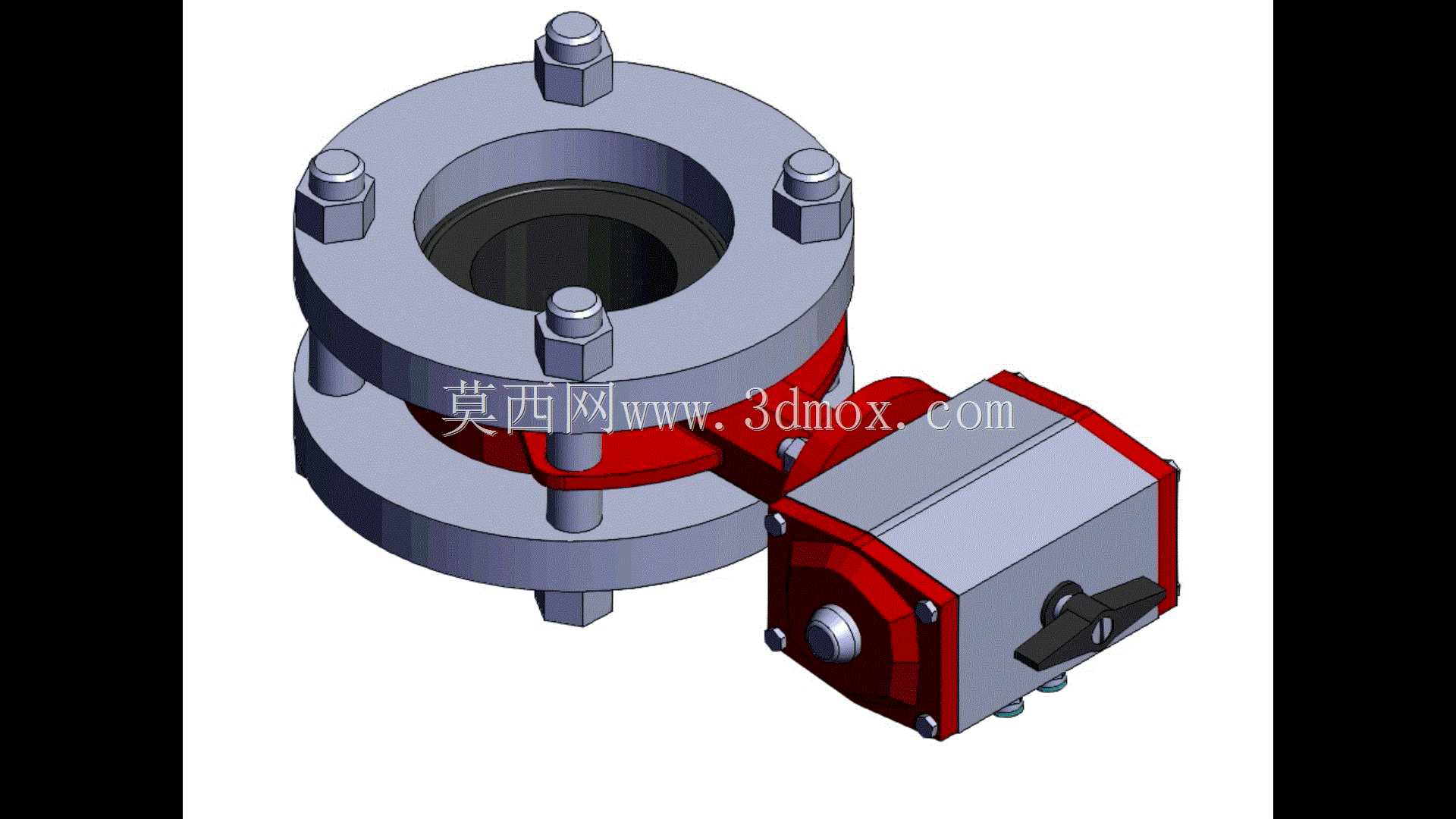

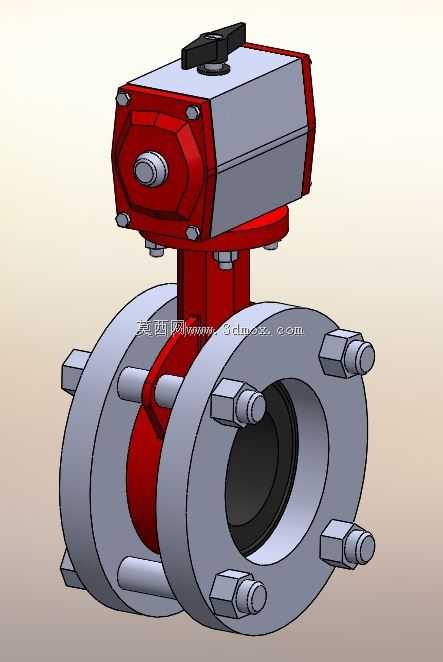

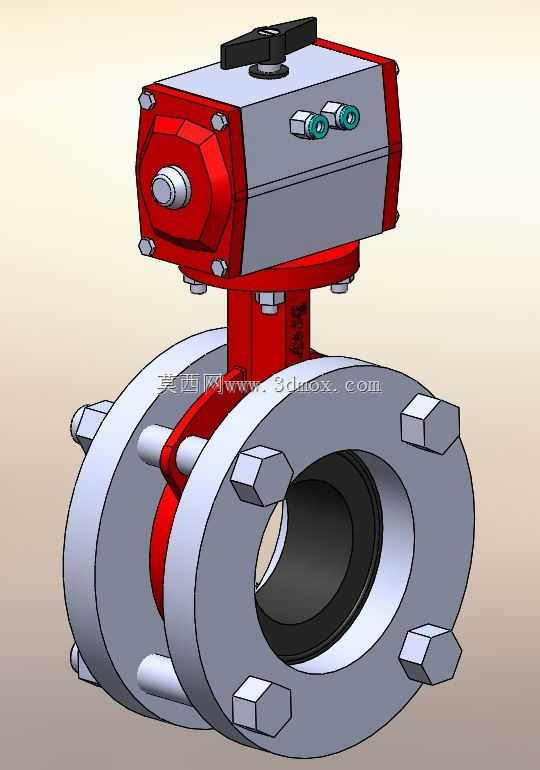

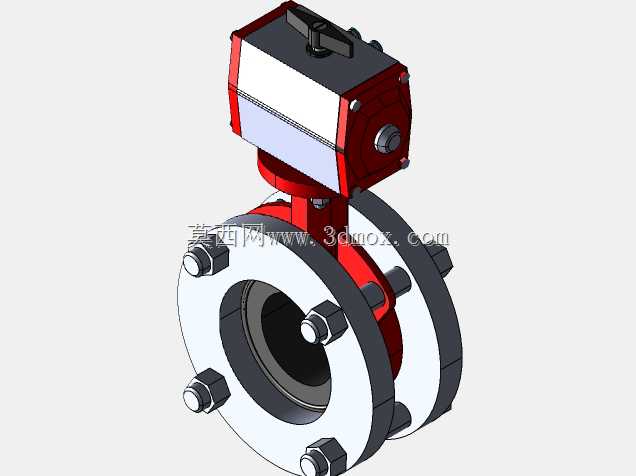

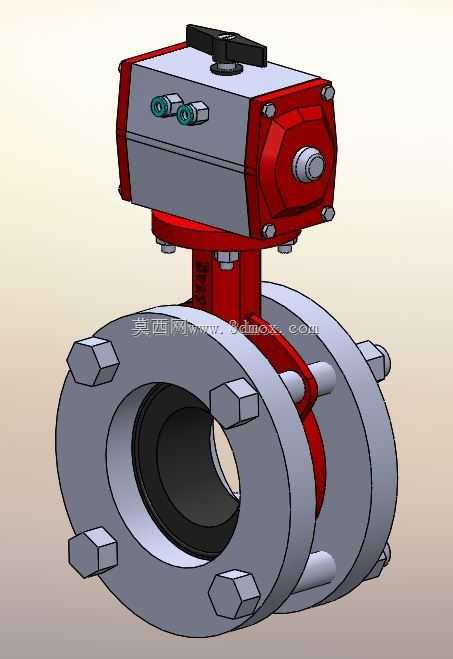

　　在流体输送管路系统中，这类带侧装执行机构的法兰式自动瓣膜，常被应用在有精准通断、流量调节需求的工艺管段上，区别于普通手动阀件，它不需要人工近距离操作，可通过配套的控制信号实现管路通断状态的自动切换，在化工流体输送、水处理管路、洁净介质配送等场景中都能适配。从结构设计逻辑来看，主体采用上下两片对夹式法兰作为核心承载结构，法兰周向均匀布置4组六角头螺栓紧固件，这种对称布置的螺栓排布，能在法兰锁紧时给中间的密封瓣膜组件提供均匀的压合力，避免局部压合不足导致的介质渗漏，同时法兰端面的密封槽结构预留了标准密封垫片的安装空间，可根据输送介质的腐蚀性、温度参数适配橡胶、聚四氟乙烯或者金属缠绕垫片，满足不同工况的密封要求。

　　侧置的执行器箱体通过连接支架与瓣膜的转轴端直接耦合，这种直连式的传动结构省去了额外的连杆传动环节，能大幅降低传动间隙带来的动作滞后，执行器箱体上设置的手动操作拨杆，可在系统调试、断电应急状态下直接切换瓣膜的开闭状态，不需要额外拆卸部件就能完成应急操作，适配现场运维的实际需求。在安装边界设计上，法兰的连接尺寸遵循通用管路法兰的适配标准，螺栓孔的中心距、法兰外径尺寸都和同通径的标准法兰保持一致，不需要对现有管路的法兰端做二次改造就能直接对接安装，整体轴向安装尺寸紧凑，侧置执行器的外伸长度经过优化，不会占用过多管路侧面的安装空间，在排布密集的管廊、设备夹层等空间受限的安装场景中也能顺利布置。瓣膜的密封副采用软质密封与金属基体结合的结构，

　　瓣叶转动的转轴位置设置了双重轴封结构，既能防止管路内的介质顺着转轴间隙向外渗漏，也能阻挡外部环境的粉尘、水汽进入执行器连接部位，避免传动部件出现锈蚀卡滞。设计过程中对瓣叶的转动行程做了限位设计，执行器内部的限位结构能精准控制瓣叶的转动角度，保证全开状态下瓣叶完全贴合管路内壁方向，尽可能降低阀件本身的流阻，减少介质输送过程中的压力损失，全关状态下瓣叶与密封面完全贴合，截断介质通路，满足零泄漏的截断要求。从受力角度考量，法兰本体采用等厚度的结构设计，在螺栓锁紧力和管路介质内压的共同作用下，法兰的变形量被控制在密封允许的范围内，不会因为法兰翘曲导致密封面失效，连接螺栓的规格选型匹配对应通径下的额定工作压力，保证在管路压力波动、

　　水锤冲击的工况下，螺栓连接不会出现松动或者断裂的问题。执行器与阀体连接的支架采用刚性加强结构，避免执行器动作过程中支架产生形变影响传动精度，支架上的定位止口与阀体、执行器的定位面精准配合，保证转轴的同轴度，减少转动过程中的卡滞风险。这类自动瓣膜在实际选型应用中，可根据管路的介质特性调整过流部件的材质，输送腐蚀性介质时可将过流部件更换为耐腐蚀合金或者衬塑材质，输送高温介质时则适配耐高温的密封件与紧固件，整体结构的模块化程度较高，后期维护时只需要拆开法兰连接螺栓就能更换内部的密封瓣叶和轴封组件，不需要将整个阀件从管路上完全切割拆除，能大幅缩短运维检修的时间成本。在三维建模过程中，所有配合面都按照实际装配公差做了间隙预留，螺栓与螺栓孔的间隙、密封件的压缩量、转轴与轴套的配合间隙都符合机械设计的通用公差要求，模型可直接用于装配干涉检查、安装空间模拟校核，也能作为同类阀件结构优化的参考基础，帮助设计人员快速完成同类型产品的结构迭代，减少重复建模的工作量。
