水泥中转储料装车系统工艺设计方案

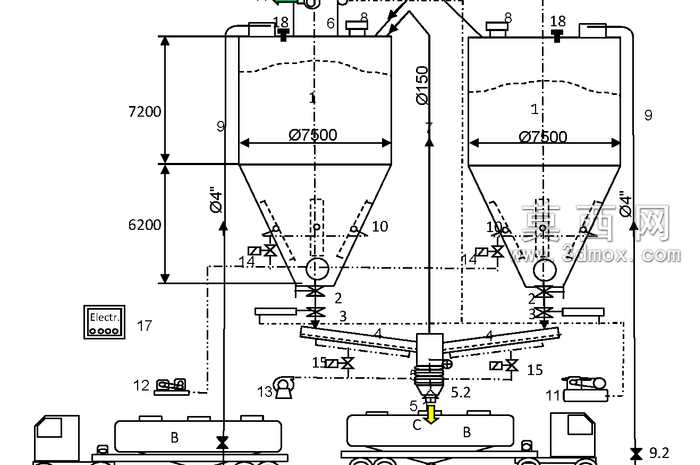

本设计针对水泥类散状物料的中转储装需求，完成整套水泥终端储料装车系统的三维建模与工艺布局设计，整体采用双筒仓对称排布的结构形式，在三维建模过程中严格遵循工业散料存储的工艺规范，首先完成主体储料仓的参数化建模：上部直筒段设定直径7500mm、高度7200mm，下部锥斗段高度6200mm，精准匹配水泥物料的安息角参数，避免物料架桥堵料问题，仓顶设置排气、料位检测等接口，仓底配置气动卸料阀、破拱装置，保障物料顺畅下落。建模过程中对输送斜槽、回转下料器、收尘管路、配套输送设备逐一进行结构还原，斜槽的倾斜角度严格按照水泥气力输送的标准角度设定，保障物料流态化输送的稳定性，同时对装车工位的罐车停靠区域进行空间适配，预留足够的车辆通行与对位空间，双仓共用一套下料装车结构，兼顾作业效率与设备投资成本。材质配置上，储料仓主体采用工业常用的Q235钢板材质模拟，表面做防锈涂装质感处理，输送设备、阀门、电机等配套部件按照工业设备的常规配色赋予材质，管路系统区分物料输送管、收尘管、压缩空气管的不同材质与颜色标识，提升模型的工艺辨识度。结构设计上充分考虑设备检修空间，在仓体侧壁设置爬梯与检修平台接口，所有设备的安装位置预留足够的操作与维护距离，整体工艺逻辑遵循水泥中转作业的流程：物料通过顶部输送管路送入储仓暂存，装车作业时开启仓底卸料阀，物料经输送斜槽汇集到中央下料口，通过伸缩下料头装入下方停靠的散装水泥罐车，全程配套收尘装置抑制粉尘外溢，同时配置电控系统实现料位监测、阀门联锁、装车计量的自动化控制，整套模型完整还原了水泥储装终端的全流程工艺布局，结构比例精准，部件连接逻辑清晰，可用于水泥中转站点的方案展示、工艺教学、布局规划参考。
