三吨级起重作业滑轮吊钩组结构设计

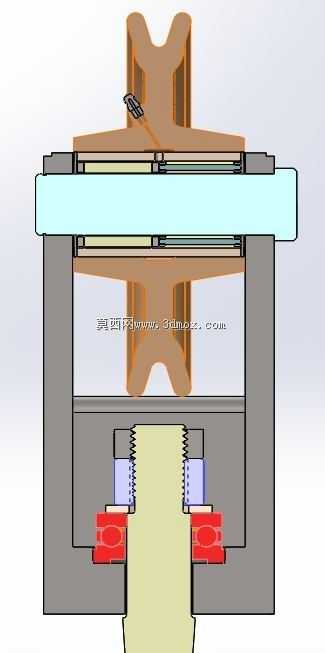

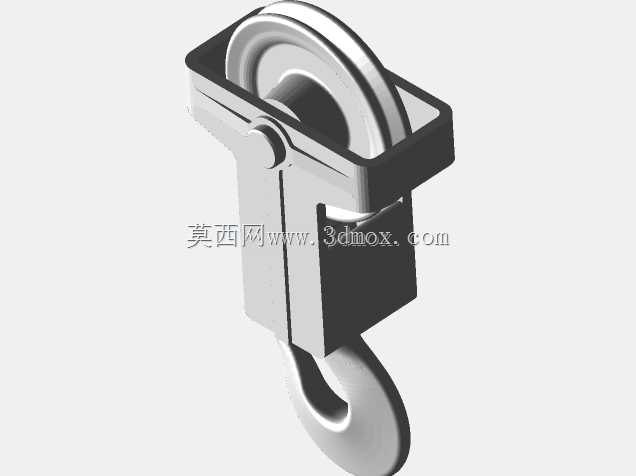

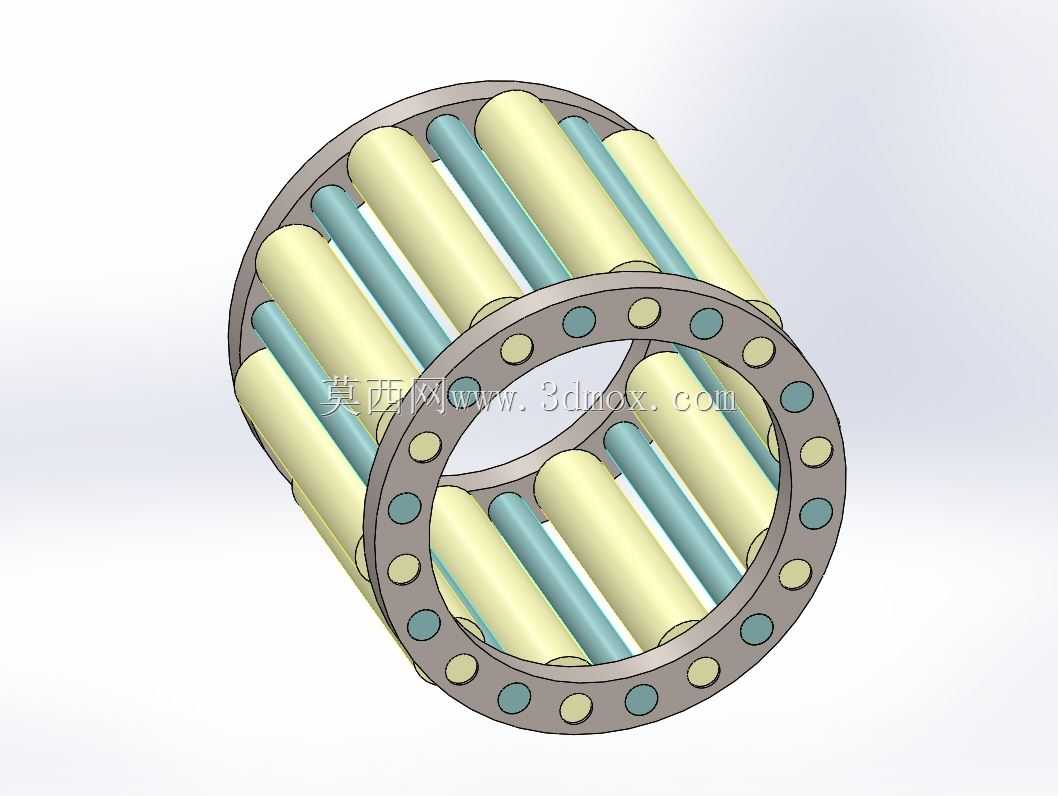

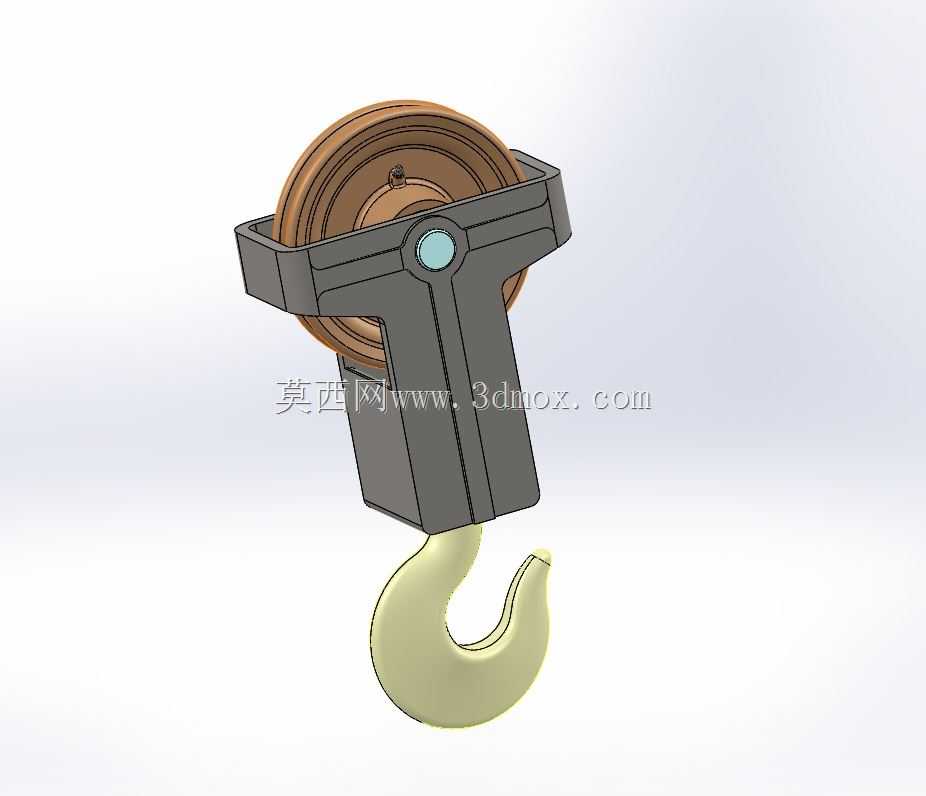

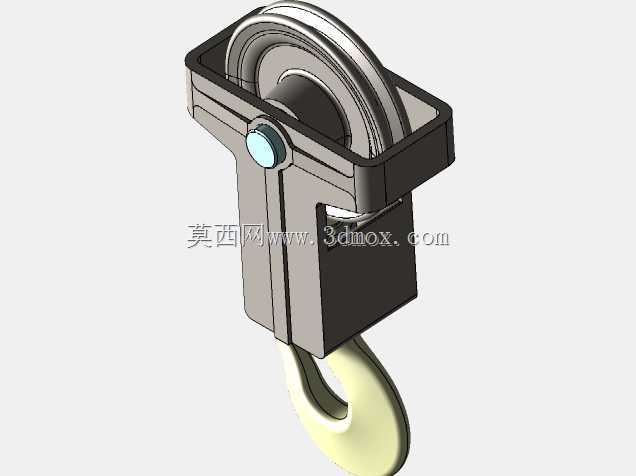

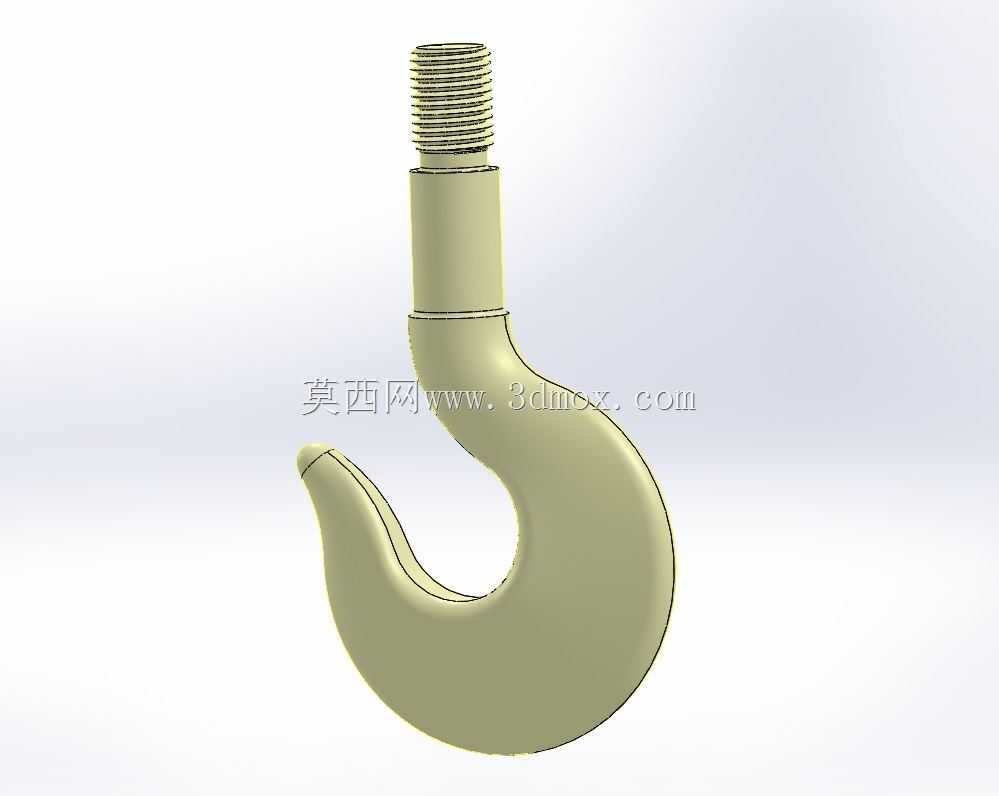

　　在车间重型工件转运、港口货场散货装卸、基建现场钢筋构件吊装这类常规3吨级起重作业场景里，吊钩组是直接连接起升钢丝绳与被吊载荷的核心承载部件，其结构合理性直接决定起重作业的可靠性与作业安全冗余。这套吊钩组采用单滑轮集成式结构设计，滑轮嵌装在对称式夹板架的上部槽位内，滑轮中心配置耐磨衬套与销轴定位结构，既保证钢丝绳绕入绕出时的转动顺滑度，也能避免滑轮径向窜动带来的钢丝绳偏磨问题；夹板架采用厚钢板切割成型的对称结构，两块侧板通过上部滑轮销轴、中部定位销、下部吊钩连接轴实现刚性连接，所有连接轴端都配置防脱挡板与开口销锁止结构，杜绝作业过程中销轴窜出脱落的风险。下部吊钩采用锻造钩头结构，钩身与上部横梁采用推力轴承连接，

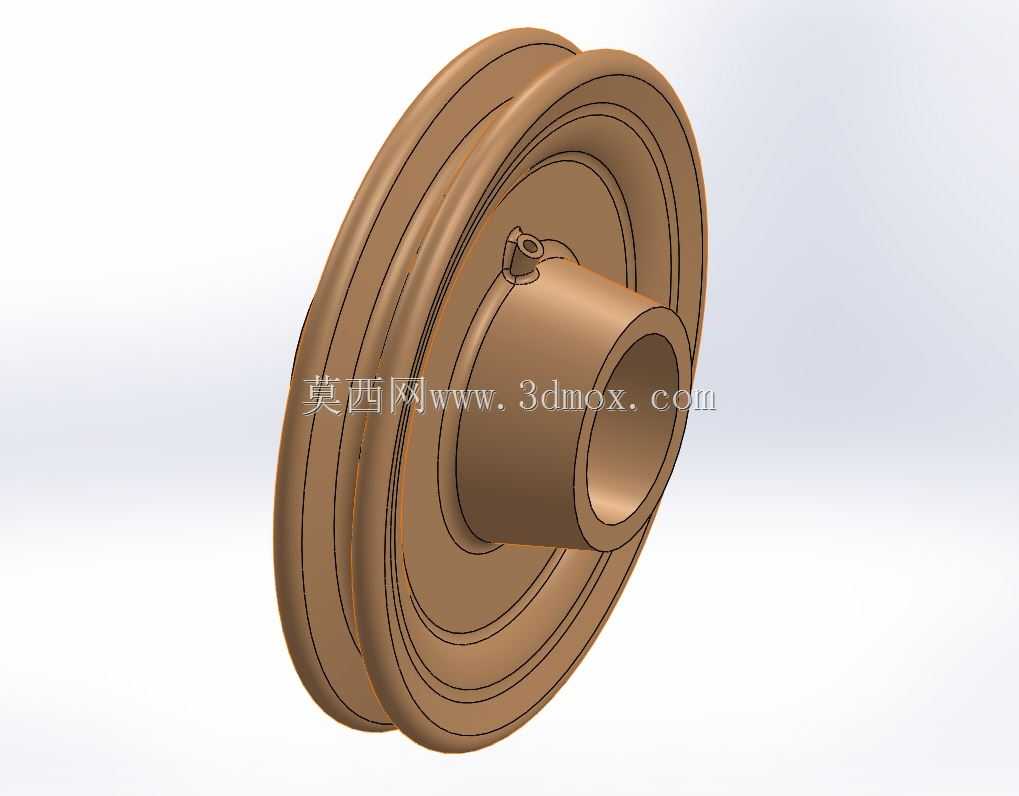

　　可在吊重状态下实现360度自由回转，方便作业人员调整被吊工件的朝向，避免钢丝绳随吊钩回转出现扭结打卷的问题；钩头开口处预留了安全舌片的安装位，可配套加装防脱棘爪，防止吊装过程中吊索具从钩口意外滑脱。从安装边界来看，滑轮的绳槽尺寸适配常规直径12-16mm的起升钢丝绳，绳槽圆弧半径比钢丝绳半径大15%左右，既保证钢丝绳与绳槽的接触面积足够，降低接触应力，也能避免绳槽过窄卡滞钢丝绳、过宽加剧钢丝绳挤压变形的问题；整个吊钩组的上部滑轮轴中心到钩头底部的垂直尺寸，适配绝大多数中小吨位桥式起重机、门式起重机、汽车吊的起升机构安装空间，不需要对原有起重设备的小车上架结构做额外改造即可替换安装。设计过程中对各承载截面做了等强度校核，

　　夹板架的受力薄弱位置做了圆弧过渡处理，避免应力集中带来的结构断裂风险；滑轮两侧的夹板上部做了向外的翻边导向结构，能引导钢丝绳顺利滑入绳槽，减少作业中钢丝绳脱槽的概率。在实际使用场景中，这类吊钩组不需要额外配置配重结构，依靠自身结构重量即可保证空载状态下钢丝绳处于张紧状态，避免起升机构下降时钢丝绳松乱跳槽；钩头的承载面做了加宽处理，可适配宽体卸扣、合成纤维吊装带、钢丝绳索具等多种常用吊具的连接需求，不需要额外加装过渡连接件就能满足不同类型载荷的吊装要求。
