工字钢轨道用齿轮式手动链式手推跑车

　　这款手动链式手推跑车，是适配车间工字钢架空轨道的轻载起重配套行走机构，主要搭配手拉葫芦完成固定跨距内的重物移位作业，常见于机加工车间工件周转、小型仓储重物调运、设备维保现场部件吊装这类无电源或无需频繁长距离移动的作业场景，额定载荷覆盖0.5t到5t的常规轻载起重区间，适配16号到45号的标准热轧工字钢轨道，安装时无需额外打孔或改造轨道，直接通过两侧墙板的开口卡入轨道翼缘即可完成初步就位。

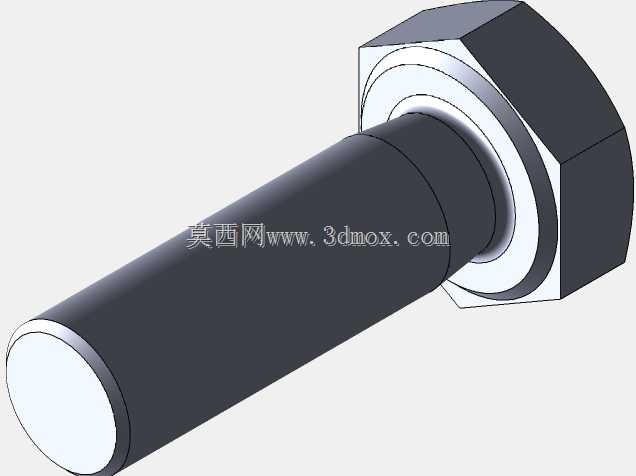

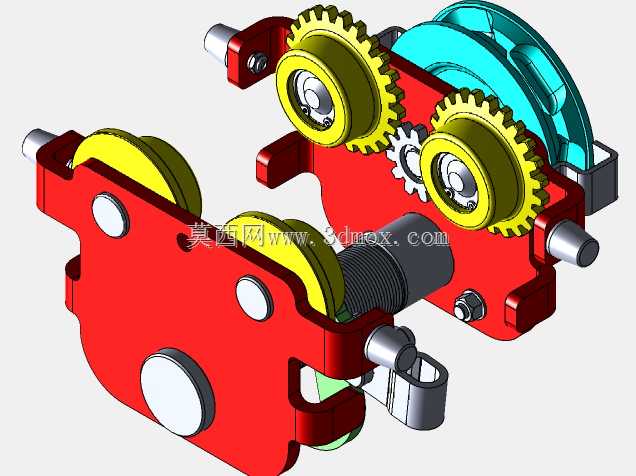

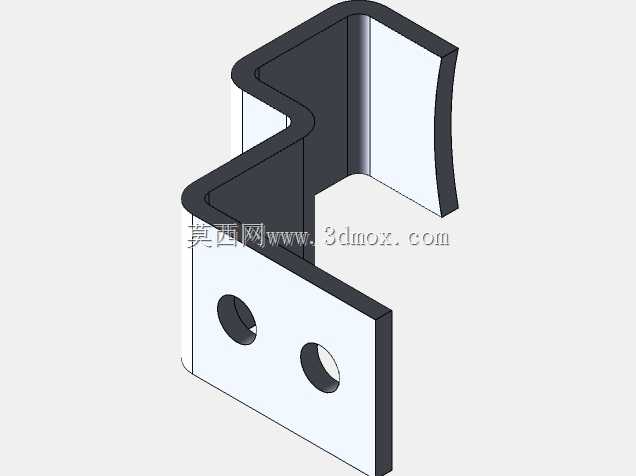

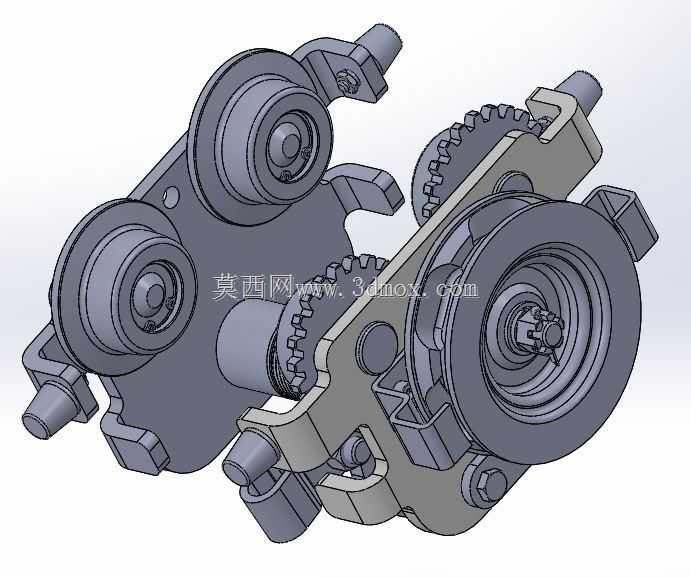

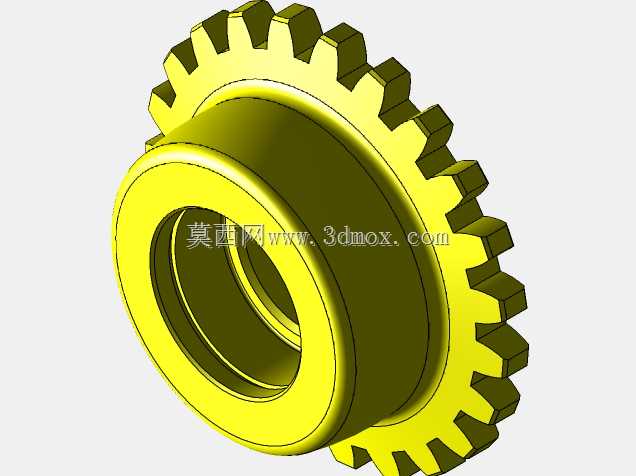

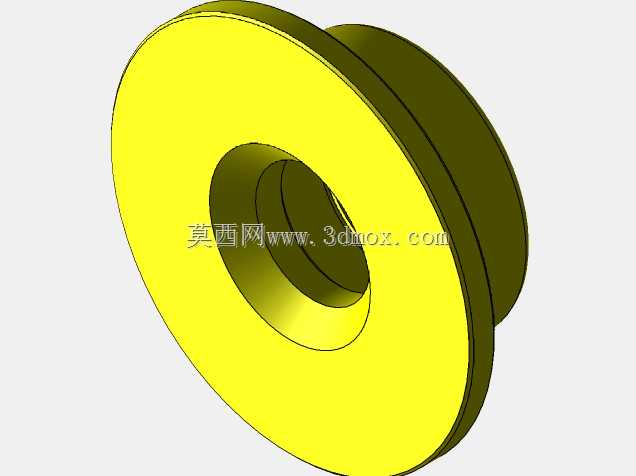

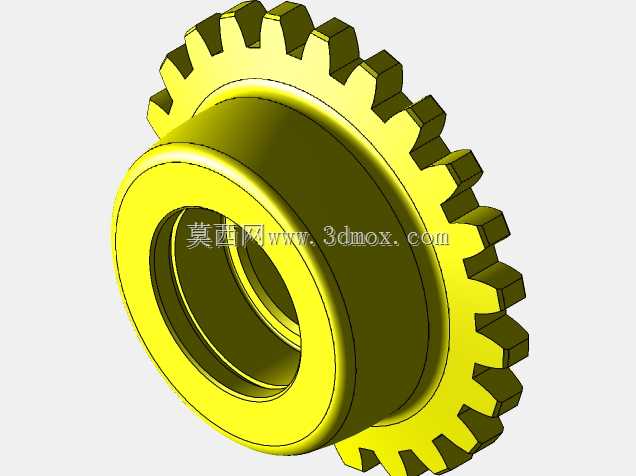

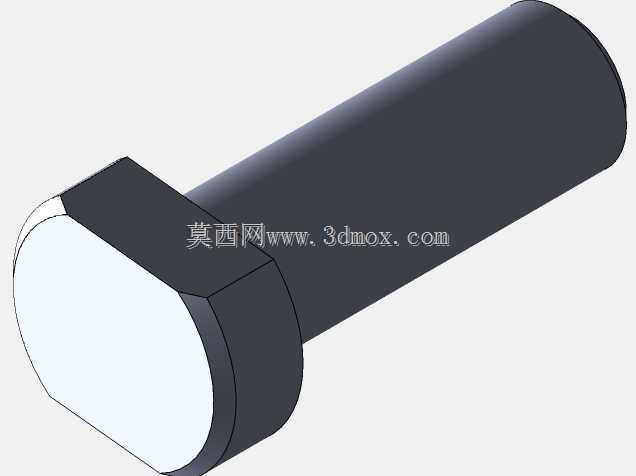

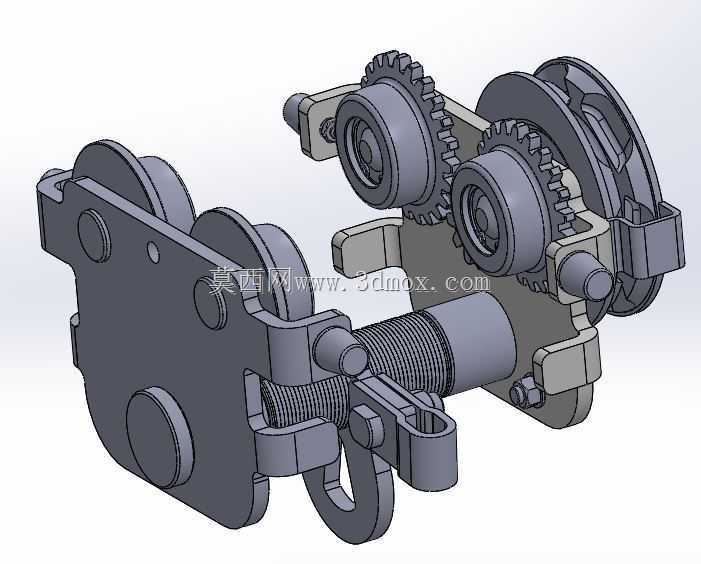

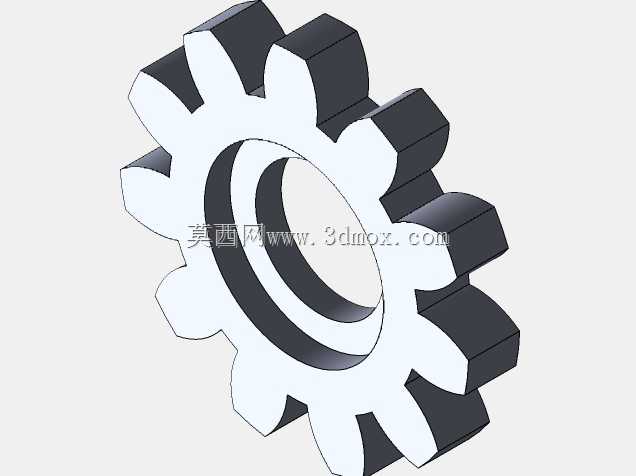

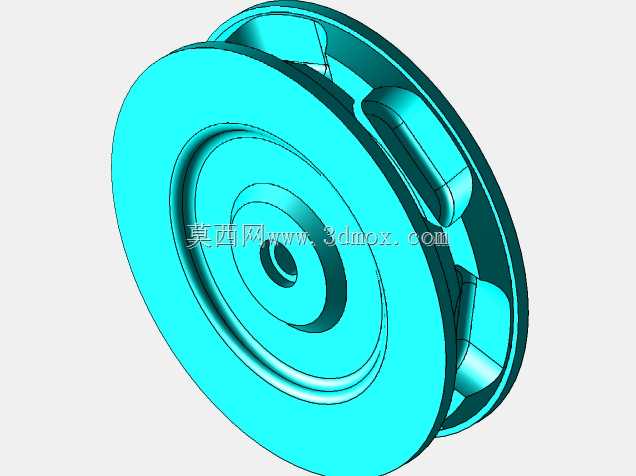

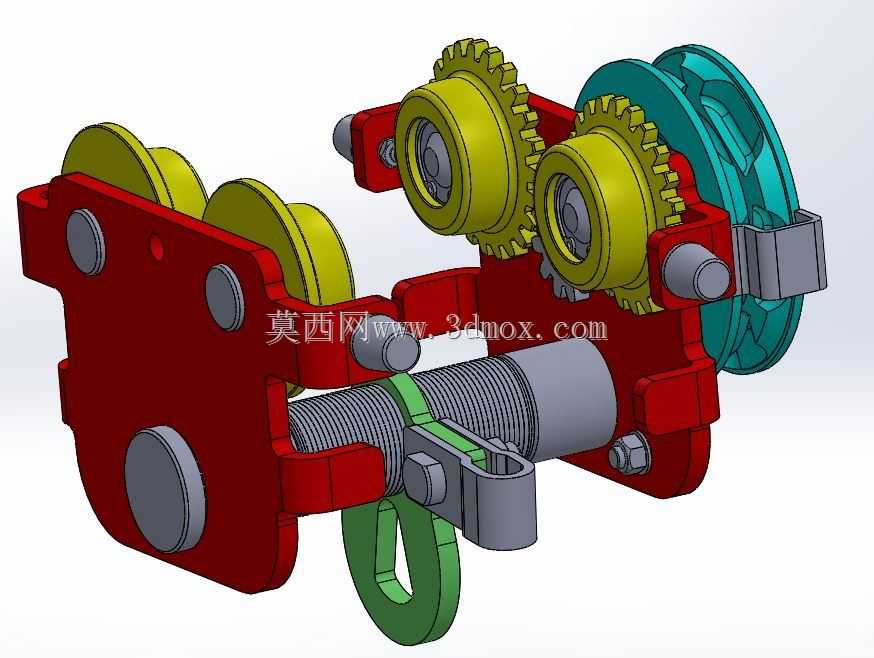

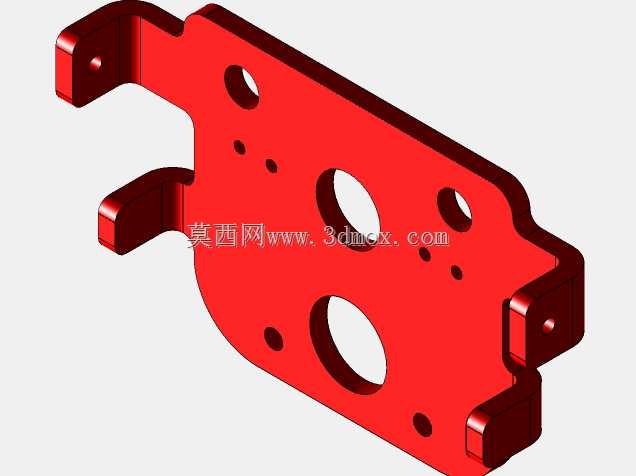

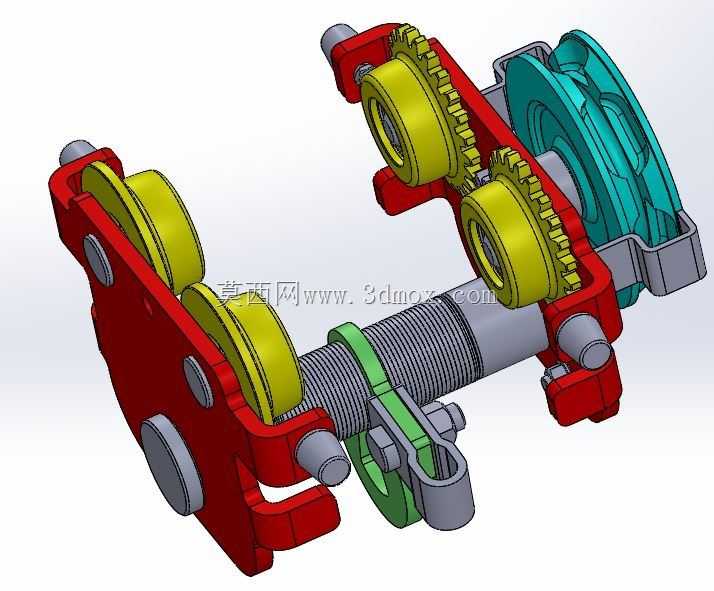

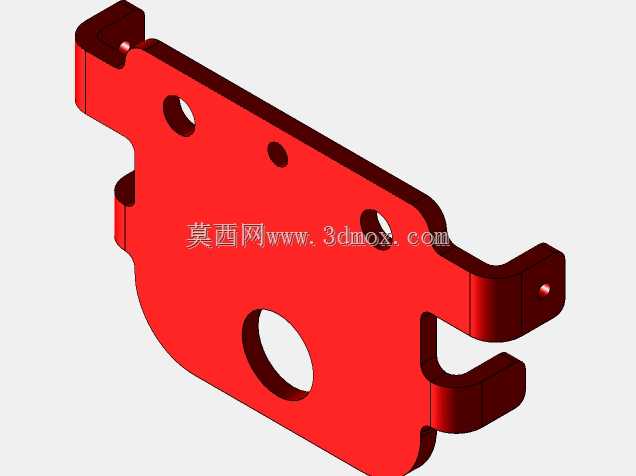

　　从结构设计逻辑来看，整机采用对称式墙板承载架构，两侧墙板通过高强度螺栓副连接成整体框架，行走轮组对称分布在工字钢翼缘上下两侧，每侧配置两个带轮缘的钢制行走轮，轮缘内侧做了1:10的锥度适配，既可以保证行走时沿轨道顺畅滑行，又能避免运行中出现脱轨风险；传动端采用渐开线圆柱齿轮啮合结构，主动链轮通过手链拉动驱动齿轮组转动，齿轮与行走轮轴采用键连接传递扭矩，相比传统无齿轮的摩擦式手推跑车，传动效率提升40%以上，重载牵引时不会出现打滑溜车的问题。

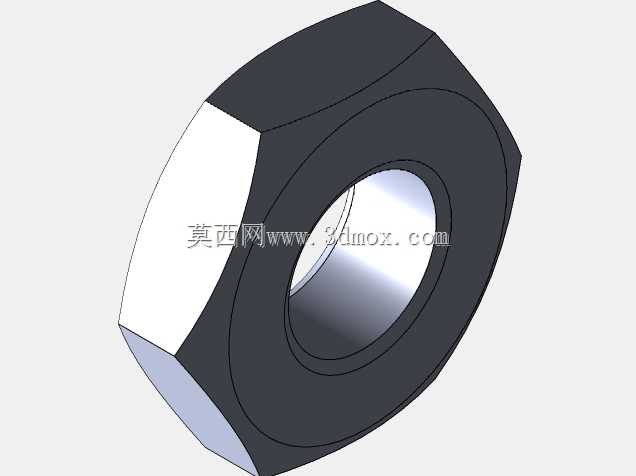

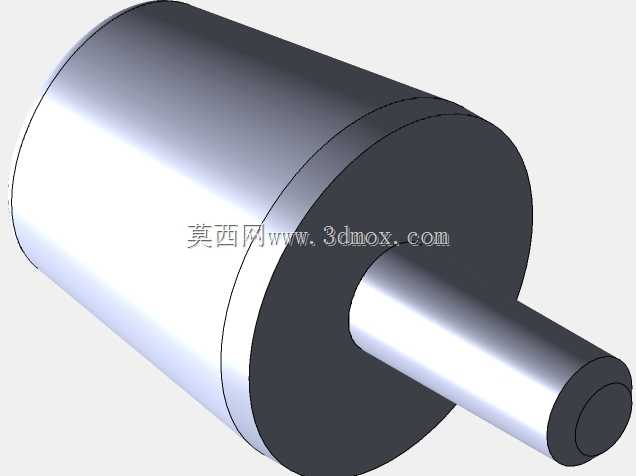

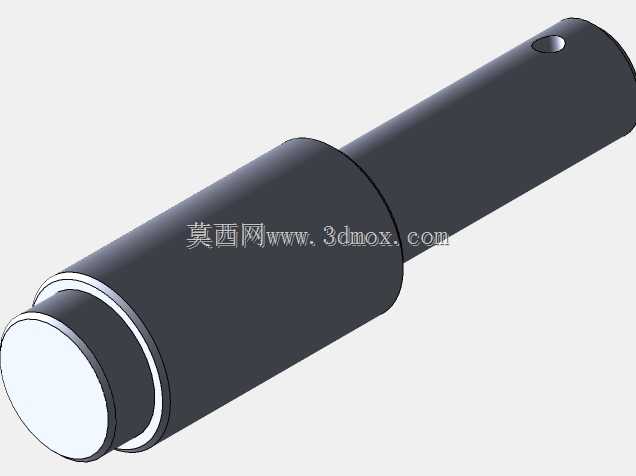

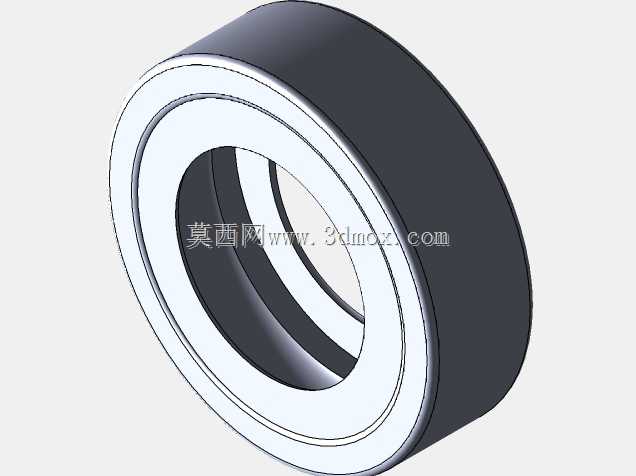

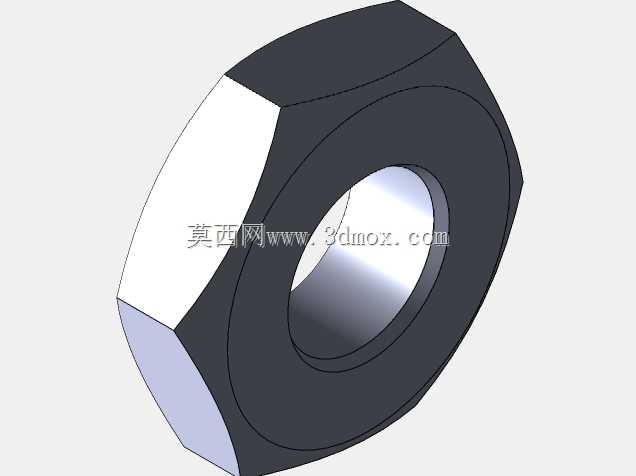

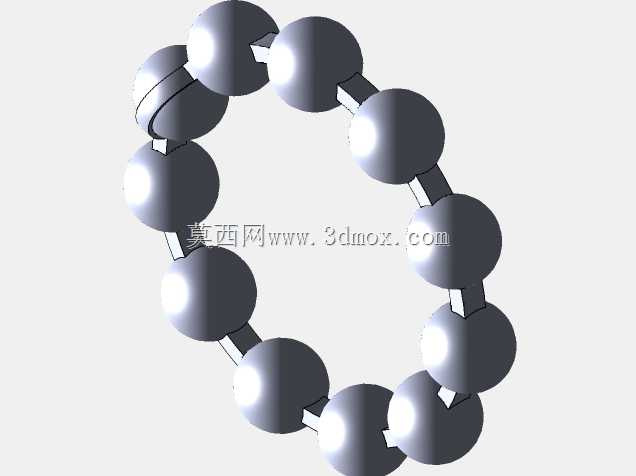

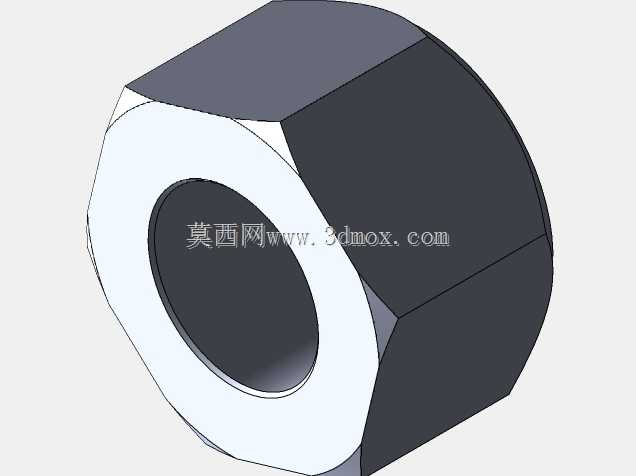

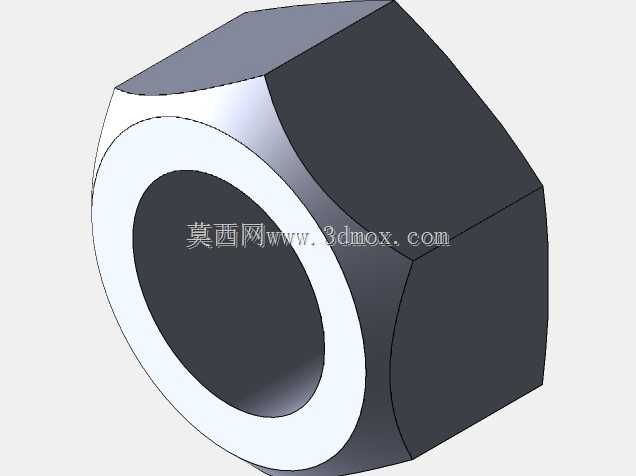

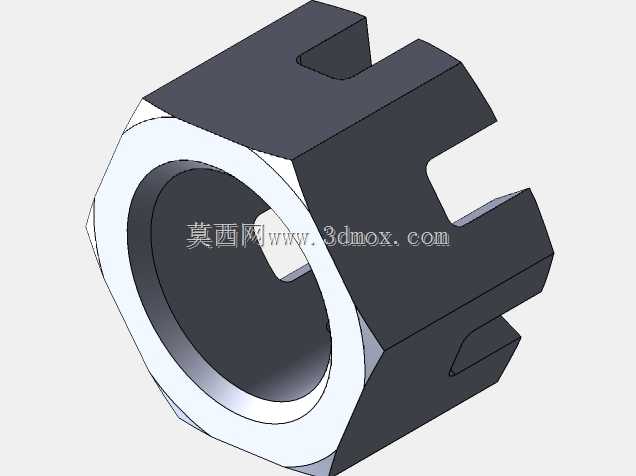

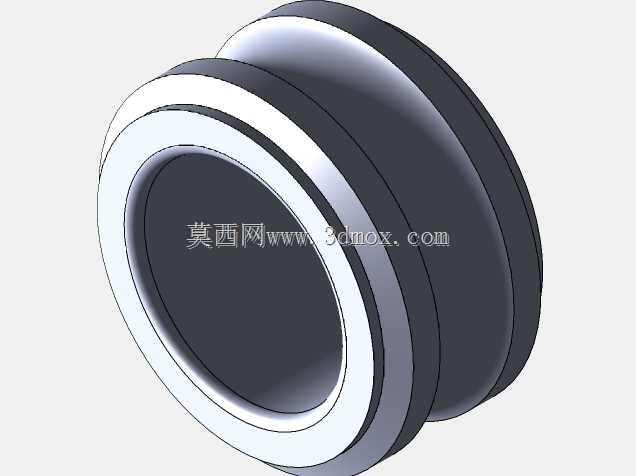

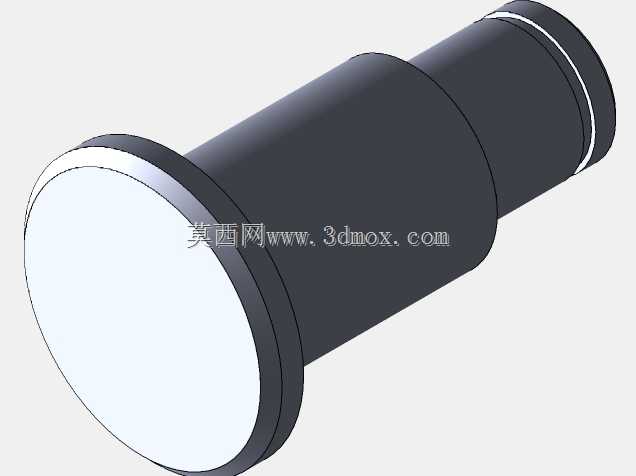

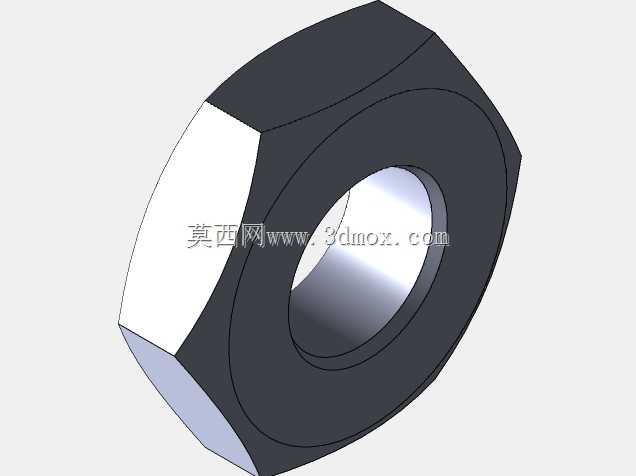

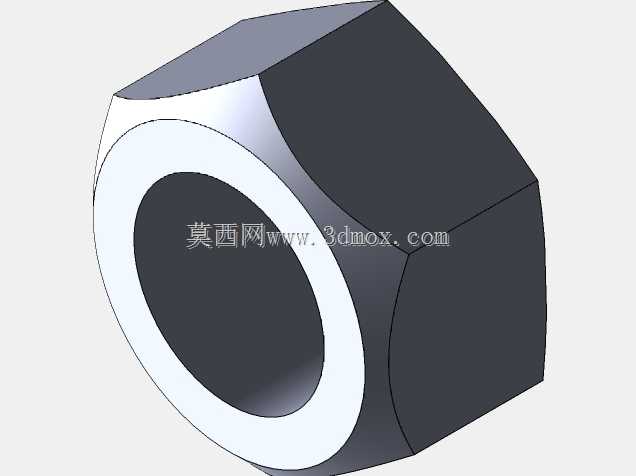

　　核心承载部件全部采用硬化热处理的45号钢加工，行走轮轮面做了高频淬火处理，表面硬度达到HRC45-50，可承受长期往复行走的磨损，轮组内部预装密封式深沟球轴承，轴承两侧带橡胶防尘密封圈，可阻挡车间内的铁屑、粉尘进入轴承滚道，日常使用无需定期加注润滑脂维护，能长期保持平稳运行状态；中间的吊梁轴采用调质处理的40Cr合金钢加工，轴端配置防松螺母与开口销双重锁止，下方预留的吊耳孔可直接悬挂手拉葫芦的上吊钩，连接间隙控制在1mm以内，避免起吊时出现过大的晃动量。

　　安装边界方面，整机的最小转弯半径根据适配轨道规格不同控制在1m到1.8m之间，可适配带弯道的环形架空轨道，墙板与轨道翼缘之间预留了3-5mm的调节间隙，可通过调整墙板间的连接螺栓间距适配不同翼缘宽度的工字钢，无需额外定制配件；手链的自然下垂长度默认配置为3m，可根据现场轨道安装高度调整链条长度，拉动手链时的操作力控制在300N以内，单人即可轻松完成重载下的横向移位操作，整机自重仅为同载荷电动葫芦跑车的三分之一，安装时无需额外吊装设备，两名作业人员即可抬升完成轨道安装。

　　实际使用中，该跑车可配合手拉葫芦完成工件从机台到仓储区的短距离转运，也可在设备安装时配合千斤顶完成重型部件的精准对位，齿轮传动结构自带反向自锁特性，当停止拉动手链时，齿轮副的啮合阻力可阻止跑车受重物重力影响出现自行滑移，停位精度可控制在10mm以内，满足多数轻载起重作业的对位需求；整机外露的传动齿轮外侧配置了冲压钢板防护罩，可避免作业时异物卡入齿轮啮合区，也能防止操作人员误触转动部件造成安全隐患。
