大型木制豪华游艇舵轮舵机装配结构

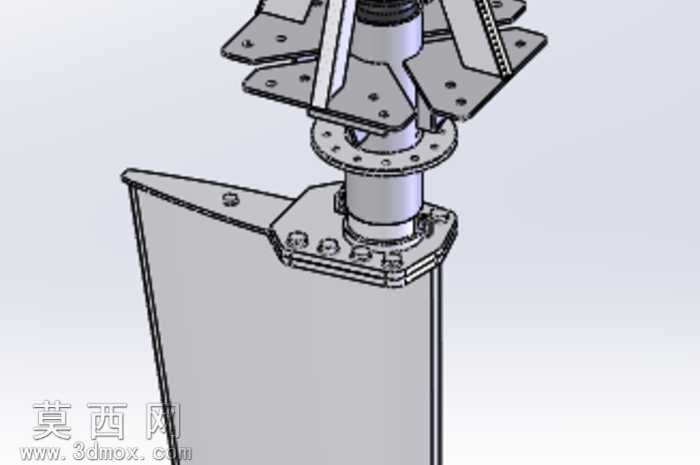

本作品为大型木制豪华游艇配套的舵轮舵机装配三维设计成果，建模阶段采用SolidWorks完成全零件参数化搭建，遵循船舶舵系实际装配逻辑拆分独立构件，从顶部操作舵轮、中间传动连杆到底部舵轴连接基座，每一处结构尺寸均参考实船舵系设计规范设定，保证各部件装配间隙符合实际安装公差要求，不存在干涉错位问题。渲染阶段采用哑光金属红漆面材质模拟舵机主体的防腐涂装效果，材质参数调整兼顾金属漆面的细腻光泽与耐磨质感，表面细微的颗粒质感还原了船用金属构件经防腐处理后的真实触感，背景搭配简约渐变环境突出装配体本身的结构层次，光影设置从斜上方打光，清晰呈现各连接部位的卡扣、螺栓固定结构，让装配关系一目了然。结构设计上，该舵装配体采用立式传动布局，顶部操作端设置多向固定耳板用于和游艇驾驶台台面连接固定，中间传动段采用铰接式连杆结构传递转向扭矩，底部输出端设置法兰盘结构用于和舵叶传动轴对接，整体结构紧凑，传动路径短，转向操作的力传递效率高，完全适配大型木制豪华游艇的驾驶操控需求。设计思路围绕游艇舵系的实用可靠性展开，在保证结构强度满足船舶航行转向受力要求的前提下，优化了各部件的外形轮廓，去除冗余的结构凸起，既降低了整体构件重量，也让外观更契合豪华游艇的精致质感，同时所有连接部位均采用标准船用紧固件设计，方便后期的拆装维护与零部件更换，完整还原了实船舵系从设计、制造到安装落地的全流程结构逻辑，可作为船舶舵系设计参考、游艇结构教学演示的数字化模型使用。
