ABB塑壳式电路断路器三维结构设计

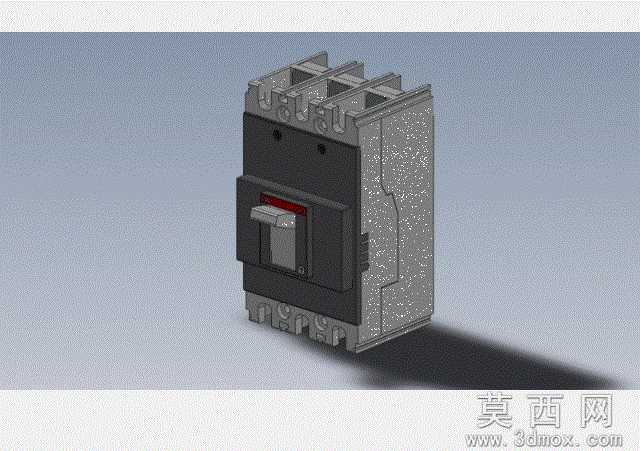

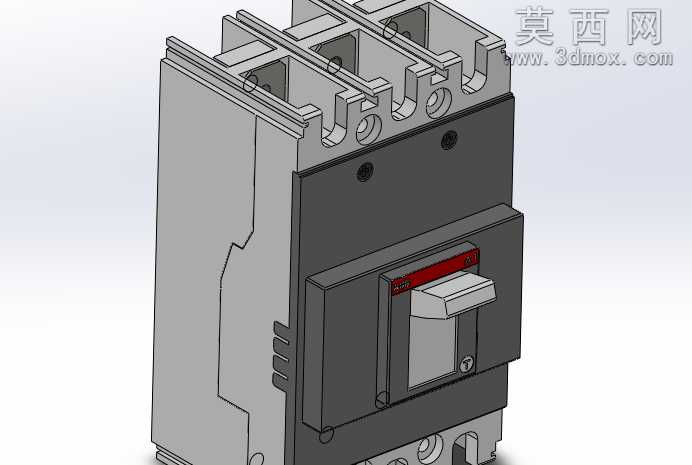

本作品为ABB Formula系列A1N型塑壳电路断路器的三维建模成果，建模过程依托SolidWorks平台完成，严格遵循实物产品的尺寸比例与结构特征进行1:1还原。建模初期先梳理断路器的整体分层结构，将产品拆分为操作机构模块、触头灭弧模块、脱扣器模块、外壳基座模块四个核心部分，采用自底向上的建模思路，先完成单个零件的特征绘制，再通过装配约束完成整体拼接。外壳部分采用多实体建模方式区分不同材质区域，主体基座为热固性塑料材质，建模时通过表面纹理贴图还原模塑成型的磨砂颗粒质感，操作手柄区域采用亮面工程塑料材质，调整材质反射参数模拟光滑表面的光线反射效果，接线端子部分为镀锌金属材质，添加轻微的金属粗糙度与氧化质感，提升模型真实度。结构设计上精准还原了三极接线位的排布特征，顶部进线端的接线卡槽、底部出线端的固定螺孔位置均与实物一致，操作手柄的红色分合闸指示标识通过贴图精准对位，侧面的散热凹槽、产品标识刻印区域都通过拉伸、切除特征逐一还原，保证模型结构的完整性与装配合理性。渲染阶段采用工作室柔光环境，调整主光源角度投射出自然的产品阴影，突出断路器的立体轮廓与材质层次，对边角位置做微小的倒角处理，避免尖锐棱角带来的失真感。整个建模过程兼顾了外观还原度与内部结构的合理性，可用于电气配电场景的布局演示、产品结构教学、配电方案三维可视化展示等场景，模型的各零件可单独拆分编辑，能够满足不同场景下的二次修改需求。
