低压主配电板达8馈线配电装置结构设计

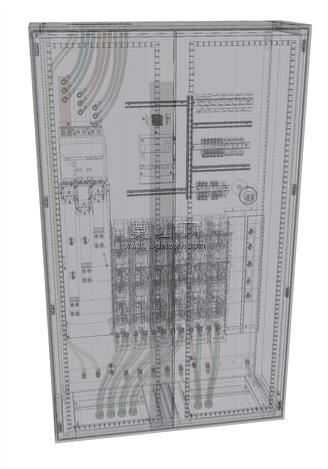

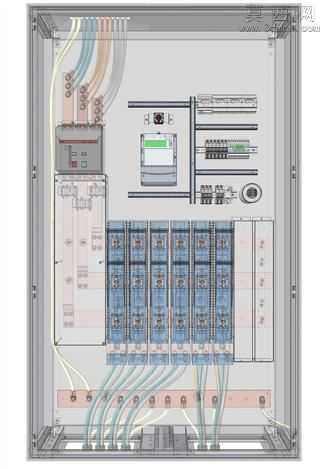

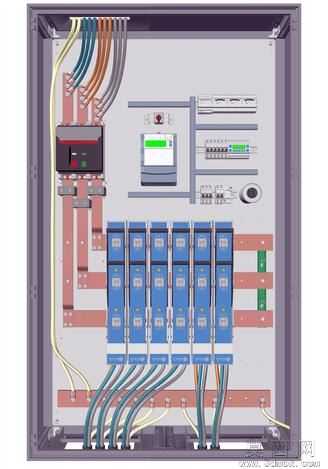

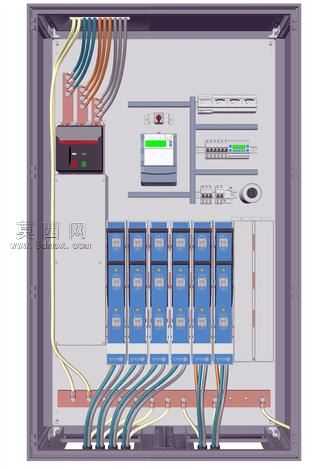

本作品为低压主配电板达8馈线配电装置的三维设计成果，建模阶段严格遵循低压配电设备的行业设计规范，先完成柜体框架的基准搭建，采用标准化金属型材参数构建柜体的承重边框，精准预留柜内元器件安装位、进出线走线空间以及柜门开合的安全间隙，确保整体柜体结构符合低压成套开关设备的尺寸公差要求。元器件建模过程中，对进线主开关、计量模块、8组馈线出线断路器、接线母排、端子排等核心部件进行1:1比例还原，每一个元器件的安装孔位、接线端子位置、操作手柄行程都参照实物参数进行绘制，保证后续装配环节无干涉问题。母排设计采用分层排布结构，区分主进线母排与馈线分支母排，按照载流参数设置母排的宽厚尺寸，不同相序的母排预留安全电气间隙，同时设计母排的绝缘支撑固定结构，避免运行过程中出现母排形变或短路隐患。布线设计环节，按照强电弱电分离的原则规划走线路径，主回路动力线缆沿柜体侧部专用走线槽排布，二次控制信号线沿柜体上部独立走线槽布置，每一组馈线回路的线缆都预留足够的弯曲半径与接线余量，线缆端头的接线端子、线号标识位置都做了精细化建模还原，清晰呈现每一条线路的走向与连接关系。材质渲染阶段，为柜体外壳赋予哑光金属喷塑材质，母排赋予紫铜导电材质并做表面镀锡质感处理，断路器模块采用工程塑料与金属部件的分区域材质赋予，线缆根据相序区分不同的外护套颜色，操作面板区域的显示屏、按钮、指示灯分别赋予玻璃、工程塑料、发光材质，通过光影参数调整还原真实配电板的视觉质感，直观呈现柜内的布局逻辑与装配关系。整体设计围绕8回路馈线的配电需求展开，合理分配柜内空间，兼顾元器件操作便利性、布线规整性与后期维护的可达性，完整还原低压主配电板从进线受电到多回路馈电输出的全链路结构，可用于配电设备结构校验、安装工艺演示以及配电方案的可视化展示。
