教学用U型带孔安装支座机械零件设计

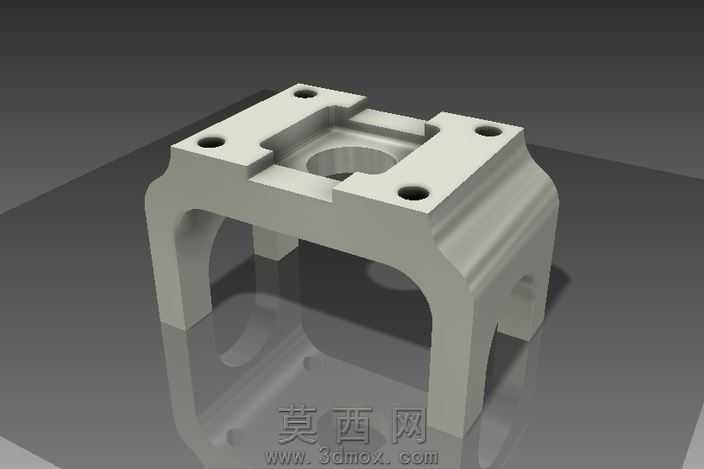

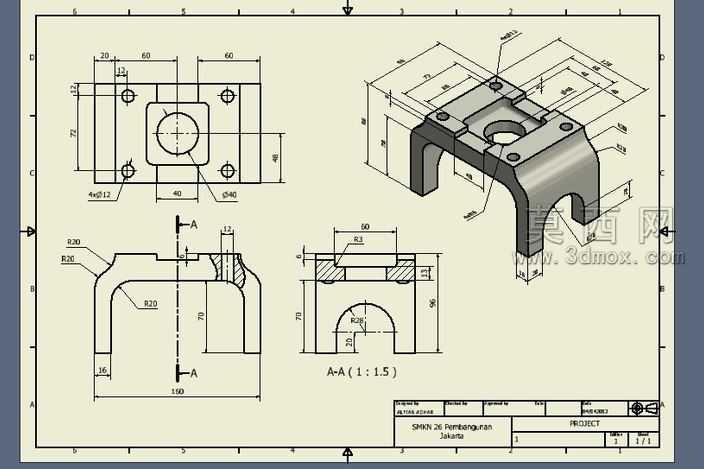

本作品为面向机械设计教学场景的U型安装支座零件，建模过程严格遵循机械设计规范与工程制图标准，依托三维建模软件完成全参数化特征构建，完整还原零件的每一处结构细节。建模初始阶段先梳理零件的结构逻辑：该零件整体为对称式U型座体结构，顶部为方形安装法兰板，板上均匀分布四个带沉孔的安装通孔，用于实现零件与外部安装基面的螺栓紧固连接；法兰板中心开设贯通圆孔，孔壁设置环形定位台阶，用于适配配套轴类零件的轴向定位；U型两侧支腿为等厚圆弧过渡结构，支腿内侧开设半圆拱形避让槽，槽口边缘做圆角过渡处理，避免装配时与配套零件发生运动干涉，同时降低零件应力集中风险。建模过程中优先采用草图驱动的特征建模方式，先绘制零件的主视基准草图，通过拉伸特征生成主体毛坯结构，再依次完成安装孔、中心定位孔、避让槽的切除特征构建，所有圆角、倒角工艺结构均按照机械加工工艺要求设置对应参数，保证模型可直接对接后续数控加工编程环节。材质配置环节根据教学演示需求，为零件赋予哑光铸铁材质效果，调整材质的粗糙度、反光度参数，模拟实际铸件的表面质感，同时在工程图模块中完成多视图投影配置，包含俯视图、主视图、全剖视的A-A放大视图以及等轴测立体视图，所有尺寸标注严格遵循GB机械制图标准，对关键配合尺寸、形位公差、表面粗糙度要求做明确标注，清晰传递零件的加工要求。设计思路上以教学演示为核心目标，结构特征覆盖拉伸、切除、倒角、圆角、阵列等常用三维建模命令，同时完整呈现机械零件从安装定位、配合连接到避让让位的典型结构设计逻辑，既可以作为三维建模软件的教学练习案例，也可作为机械制图课程的识图训练素材，帮助学习者理解零件结构与工程图表达的对应关系，掌握机械零件从结构构思到三维建模再到工程图输出的完整设计流程。
