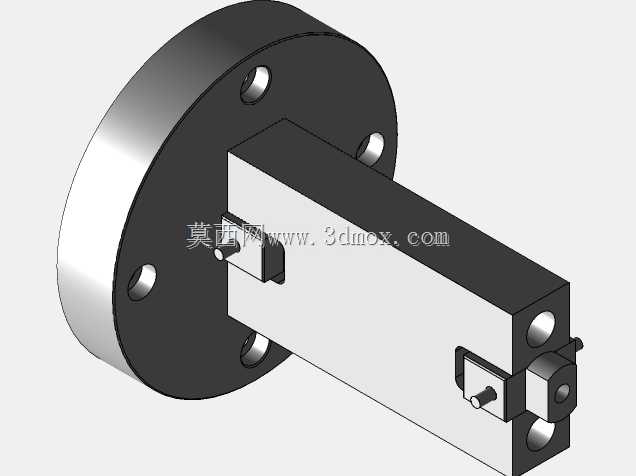

带软钳口小型零件加工用第四轴墓石夹具

　　在精密零件批量数控加工场景中，小型异形零件的多面加工装夹一直是影响加工效率与精度的核心痛点，这套适配虎钳的第四轴墓石夹具，正是针对四轴加工中心的小零件多工位同步装夹需求开发的工装结构。从实际加工场景来看，该夹具可直接安装在机床第四轴转台端面，配合带软钳口的虎钳使用，一次装夹即可完成多个小型零件的四轴联动加工，大幅减少单件装夹的辅助时间，同时避免多次装夹带来的定位误差，尤其适合电子五金、精密汽配小零件、小型传动组件的多面铣削、钻孔、攻丝工序。

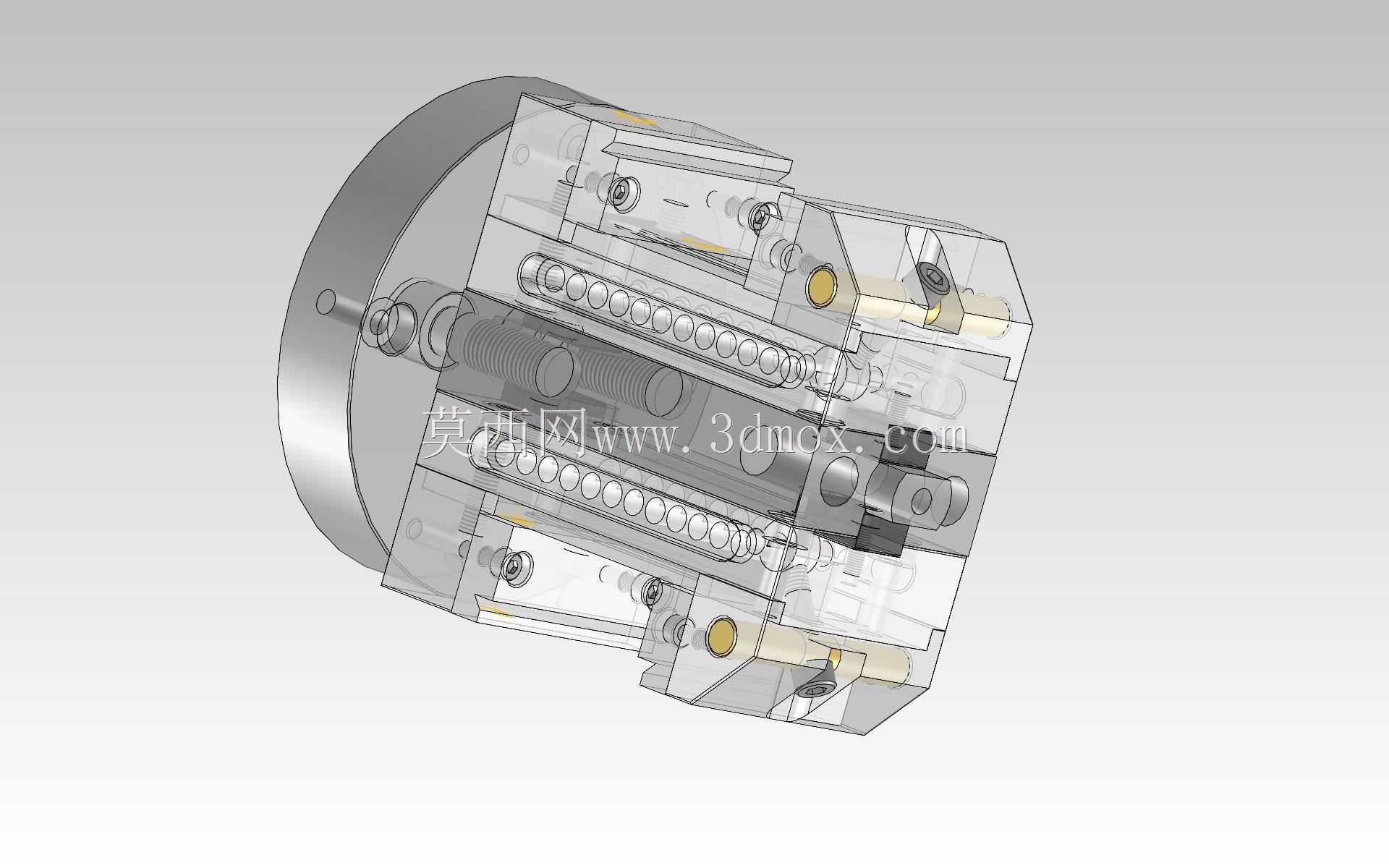

　　从功能特性上看，该夹具采用多面安装位的墓石式结构，周向均匀分布多组钳口安装接口，每个接口均可独立安装适配不同零件轮廓的软钳口，软钳口可根据待加工零件的外形做预铣成型，保证装夹时零件与钳口的贴合面积最大化，减少薄壁小型零件装夹变形的概率。夹具主体采用高刚性合金结构钢加工，主体与第四轴连接的法兰端面做了高精度磨削处理，端面跳动控制在微米级，保证转台旋转过程中各工位的位置精度一致性，避免不同工位零件加工出现尺寸偏差。

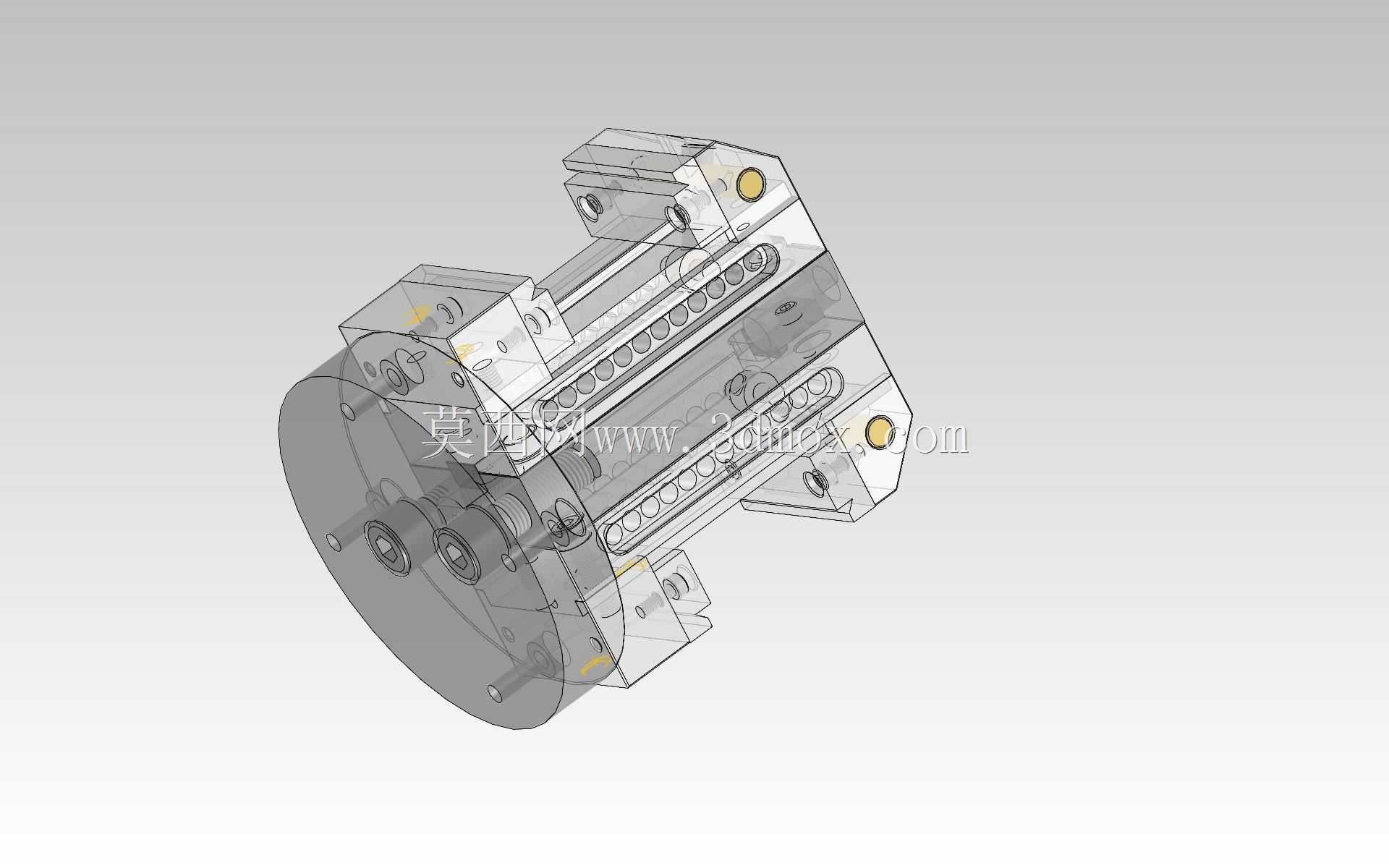

　　设计思路上，这套夹具优先考虑了装夹刚性与工位密度的平衡，主体内部做了轻量化的空腔结构但保留了足够的加强筋布局，既控制了夹具整体重量，降低第四轴转台的负载，又保证高速旋转时的动平衡性能，避免转台长时间带载旋转出现精度损耗。各钳口安装位的定位销孔与螺栓孔采用统一的位置度公差设计，软钳口可实现快速互换，不同批次零件切换时，仅需更换预铣好的软钳口即可完成装夹调整，无需重新校正夹具整体位置，大幅缩短换型时间。

　　安装边界方面，夹具与第四轴的连接接口采用标准转台法兰规格，适配市面主流型号的170、200规格第四轴转台，安装时仅需通过端面定位销与转台法兰定位，再用内六角螺栓锁紧即可完成固定，夹具整体外圆直径控制在200mm以内，轴向长度不超过180mm，安装后不会超出机床第四轴的行程边界，也不会与机床主轴、刀库发生干涉。每个钳口工位的装夹行程可适配边长10-50mm的小型零件，软钳口的夹持深度可根据零件高度调整，保证加工时刀具的走刀空间充足，不会出现钳口与刀具碰撞的问题。在实际使用中，该夹具可同时装夹6-8件小型零件，配合四轴联动加工程序，可实现一次走刀完成所有零件的多面加工，相比传统单件装夹的加工方式，加工效率可提升3倍以上，同时装夹重复定位精度可控制在0.02mm以内，能稳定满足IT7级精度的零件加工要求。
