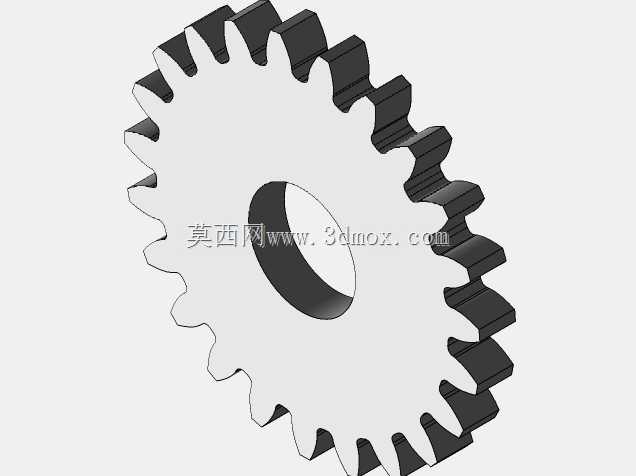

外啮合直齿圆柱齿轮齿根圆角应力分析模型

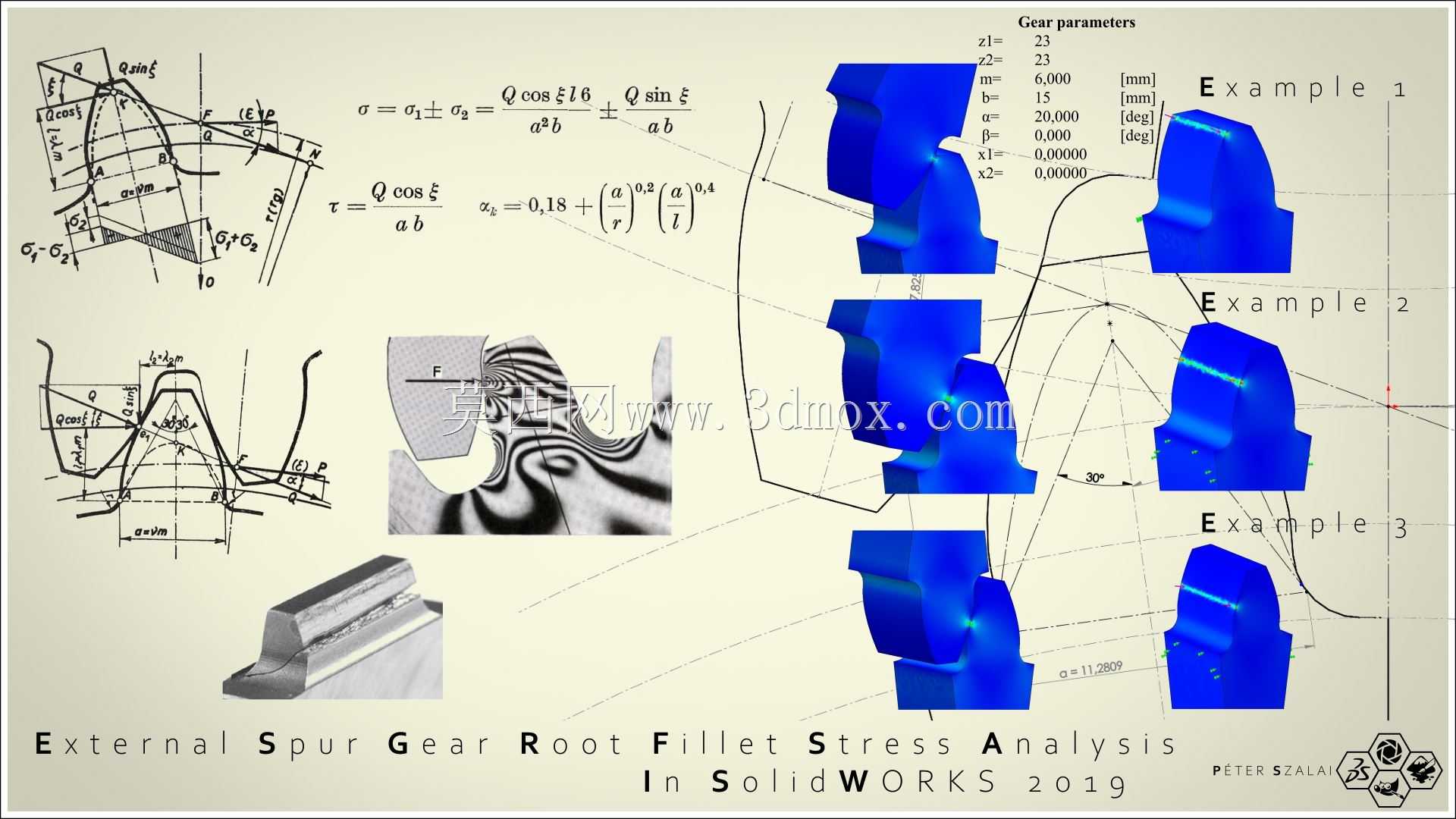

　　在重载传动设备的齿轮设计环节，齿根断裂是长期困扰工程人员的典型失效形式，多数断齿故障的起始点都位于齿根圆角过渡区域，这一位置的应力集中效应直接决定了齿轮的实际服役寿命，因此针对齿根圆角的应力分布规律开展量化分析，是齿轮传动设计中必不可少的验证环节。这套分析模型围绕外啮合直齿圆柱齿轮的齿根受力特性搭建，覆盖了三种不同参数组合的齿轮样例，可直观对比不同齿根圆角半径、模数、齿宽参数下的应力分布差异，帮助设计人员快速掌握参数变化对齿根应力水平的影响规律。模型搭建过程中，首先依据直齿轮的啮合传动原理，明确轮齿在啮合过程中的载荷作用位置变化，将齿根部位简化为悬臂梁受力模型，结合弹性力学基础公式推导理论应力值，

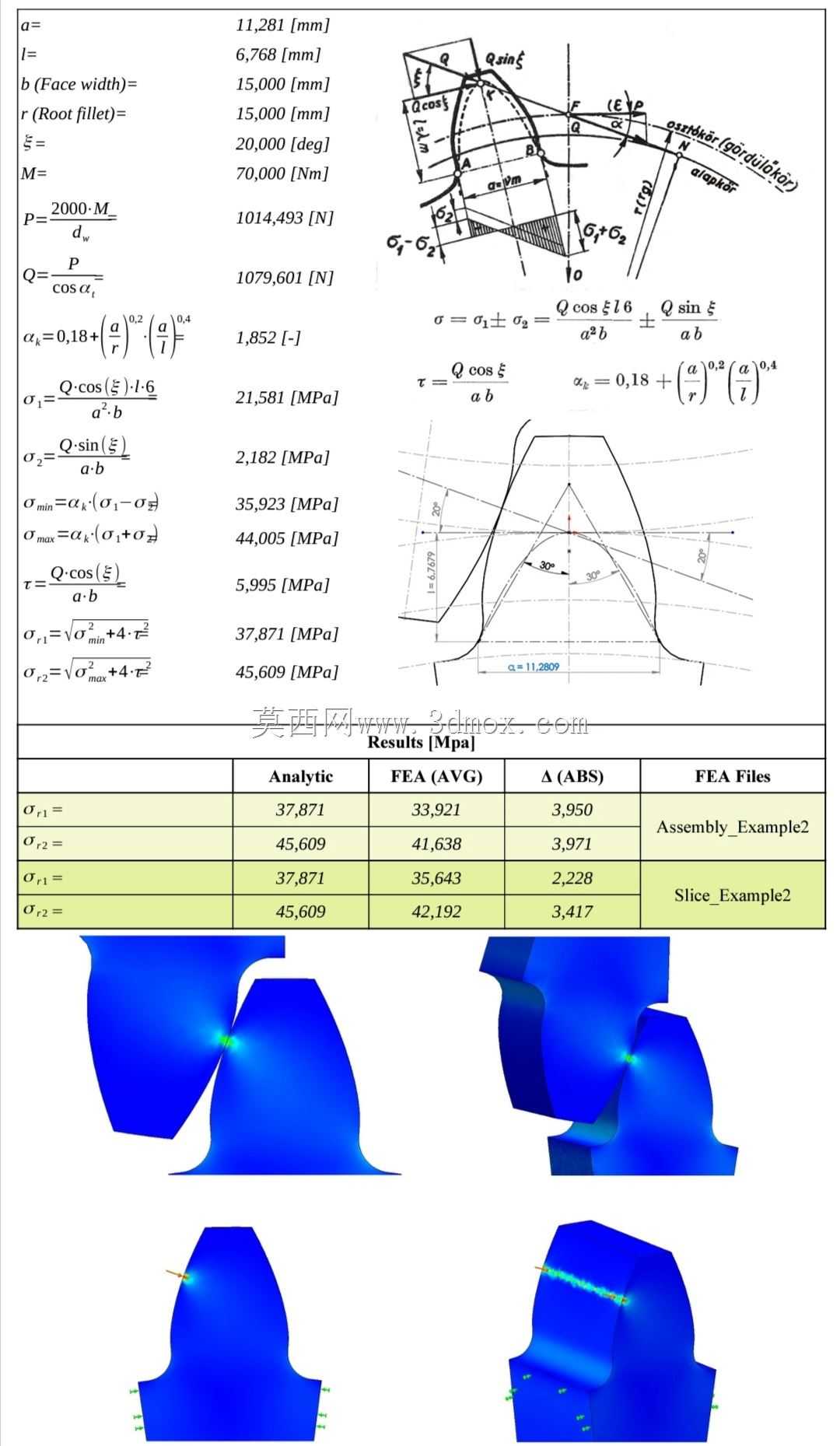

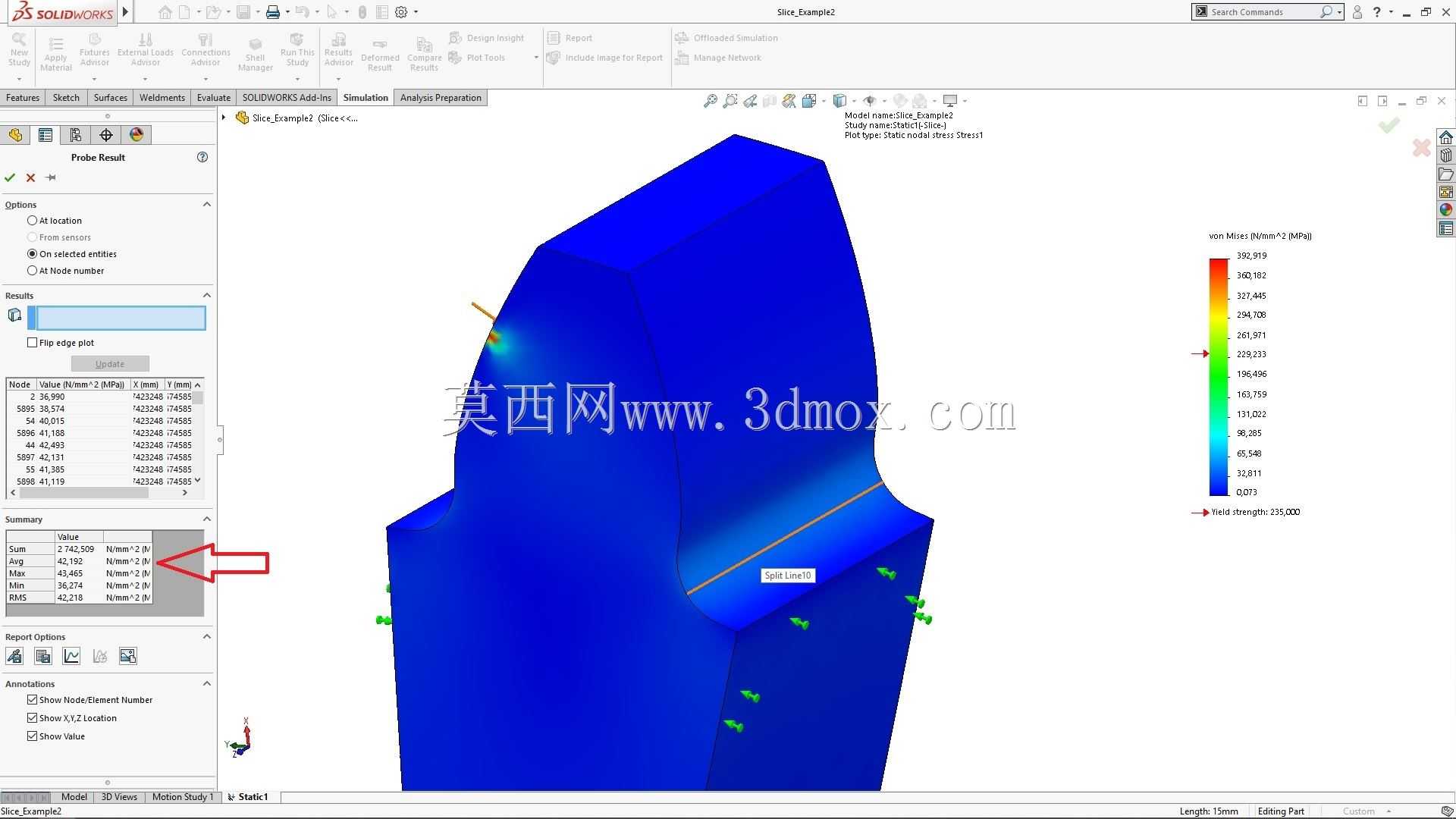

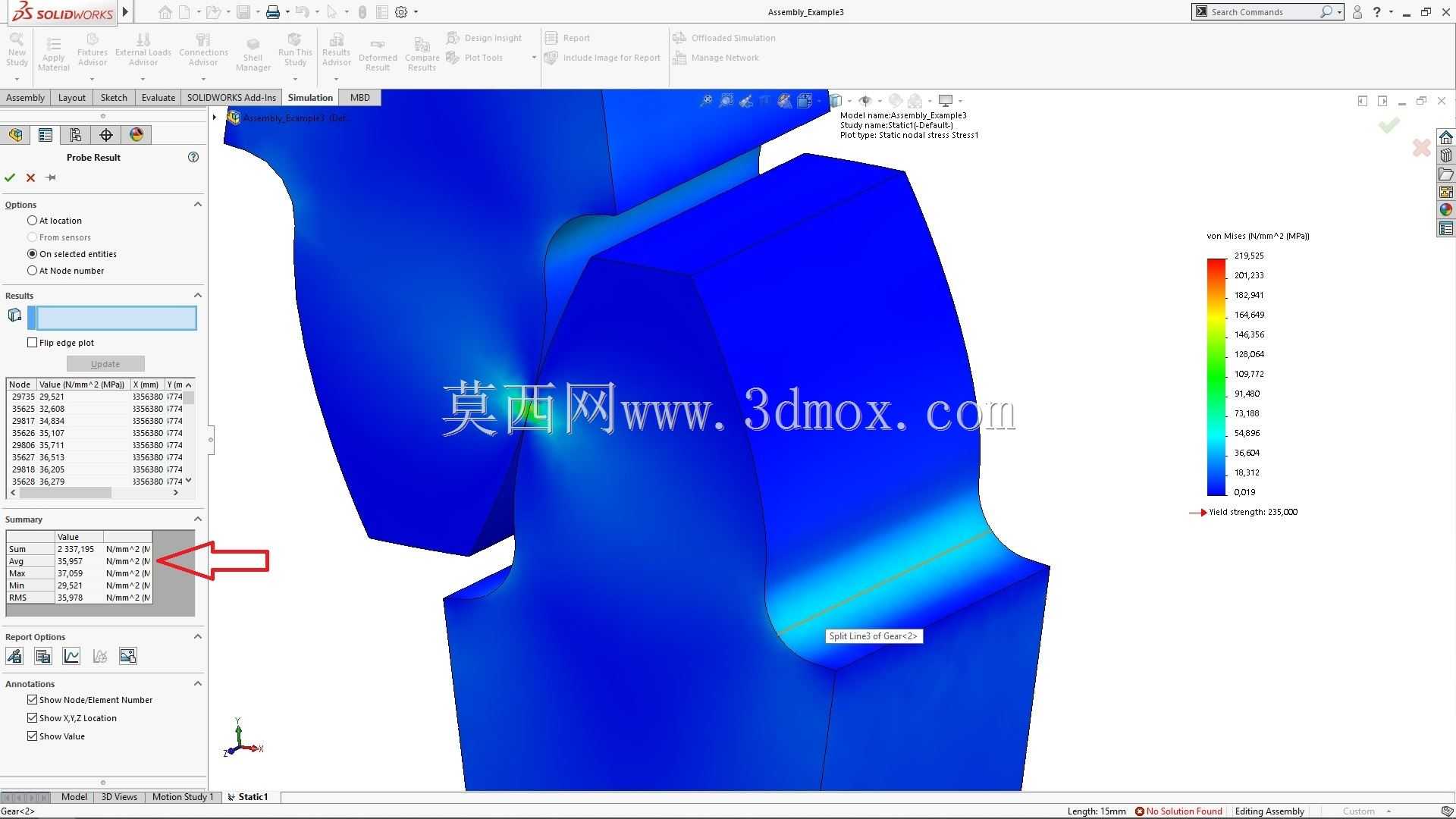

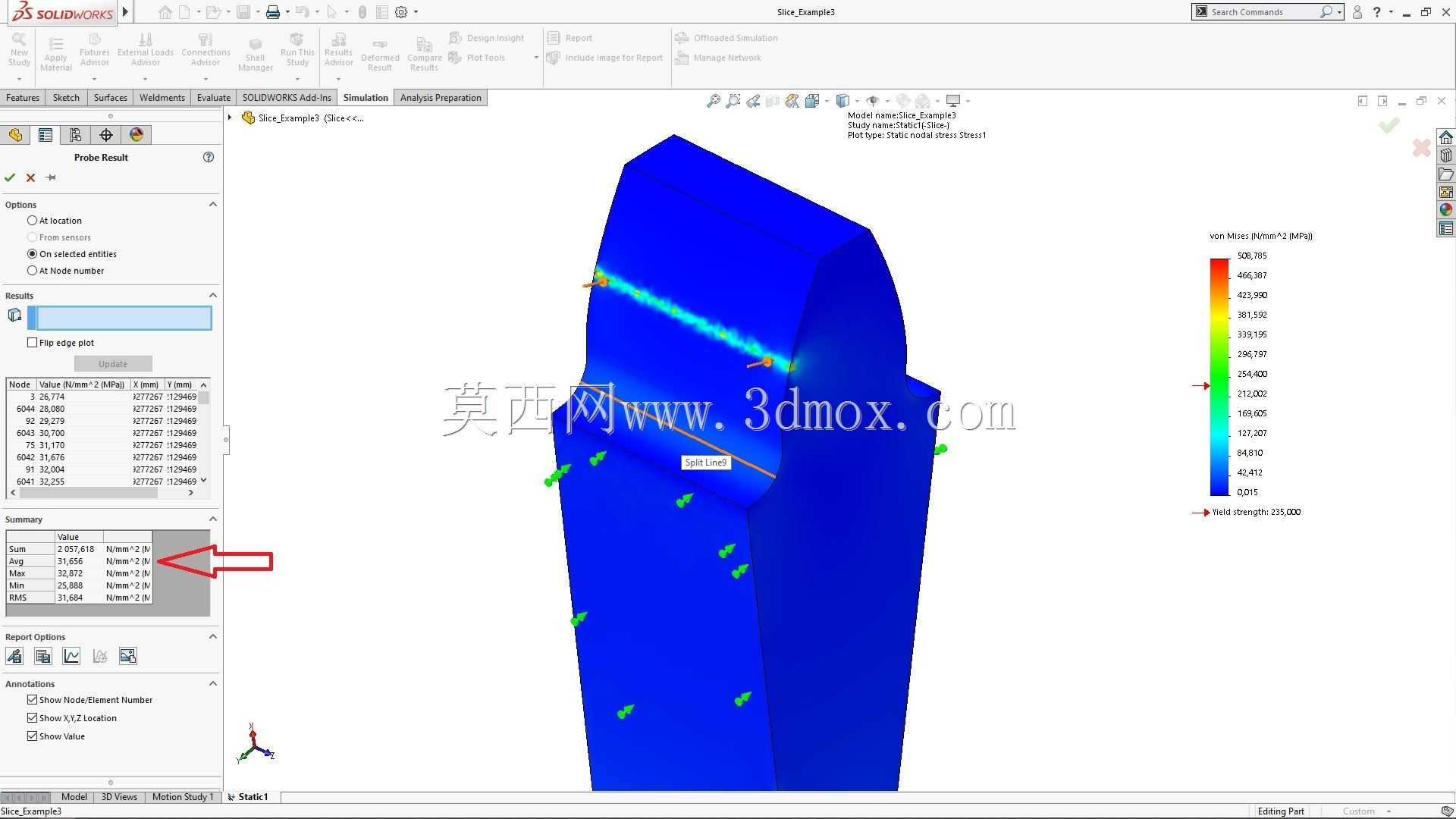

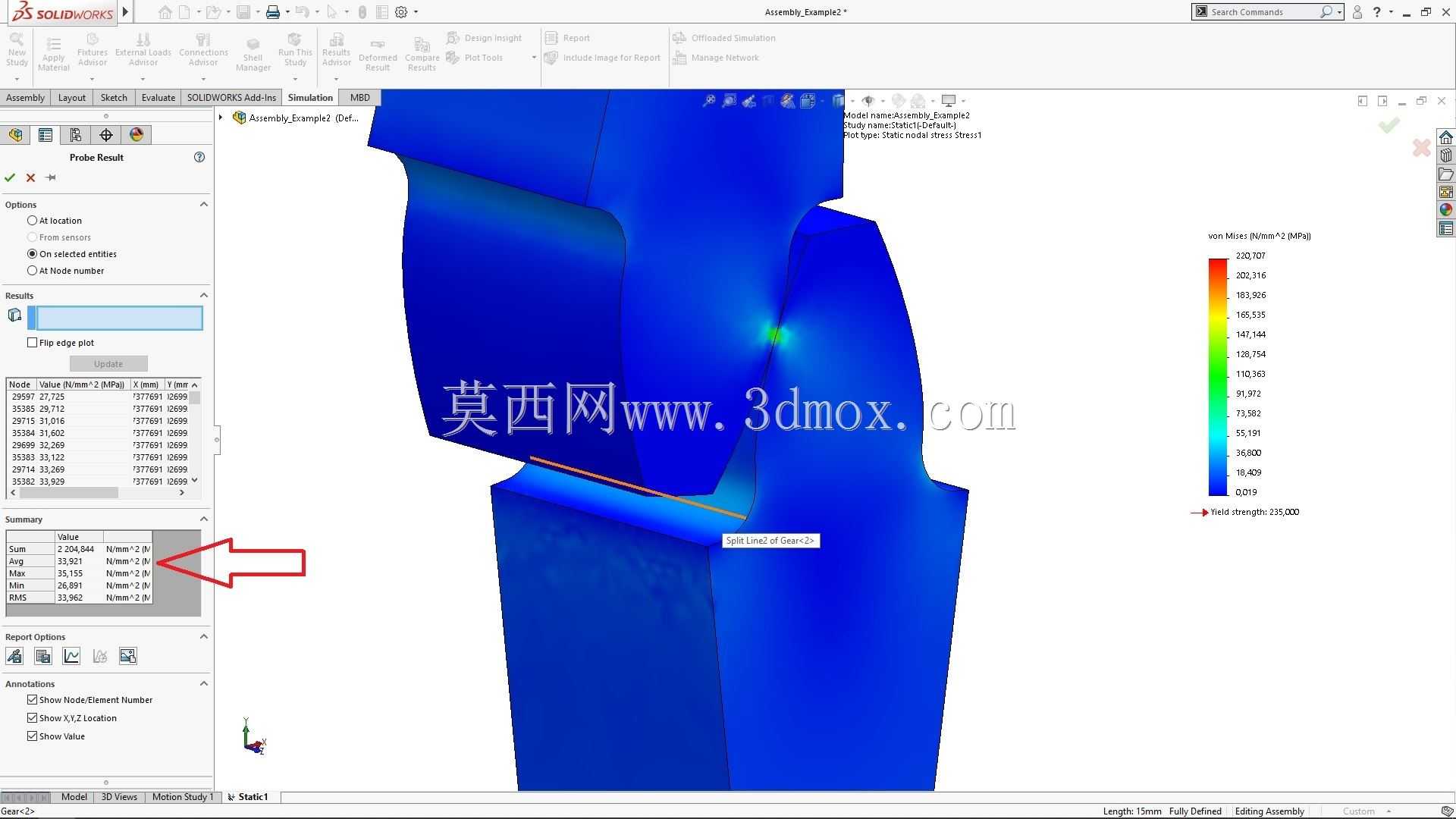

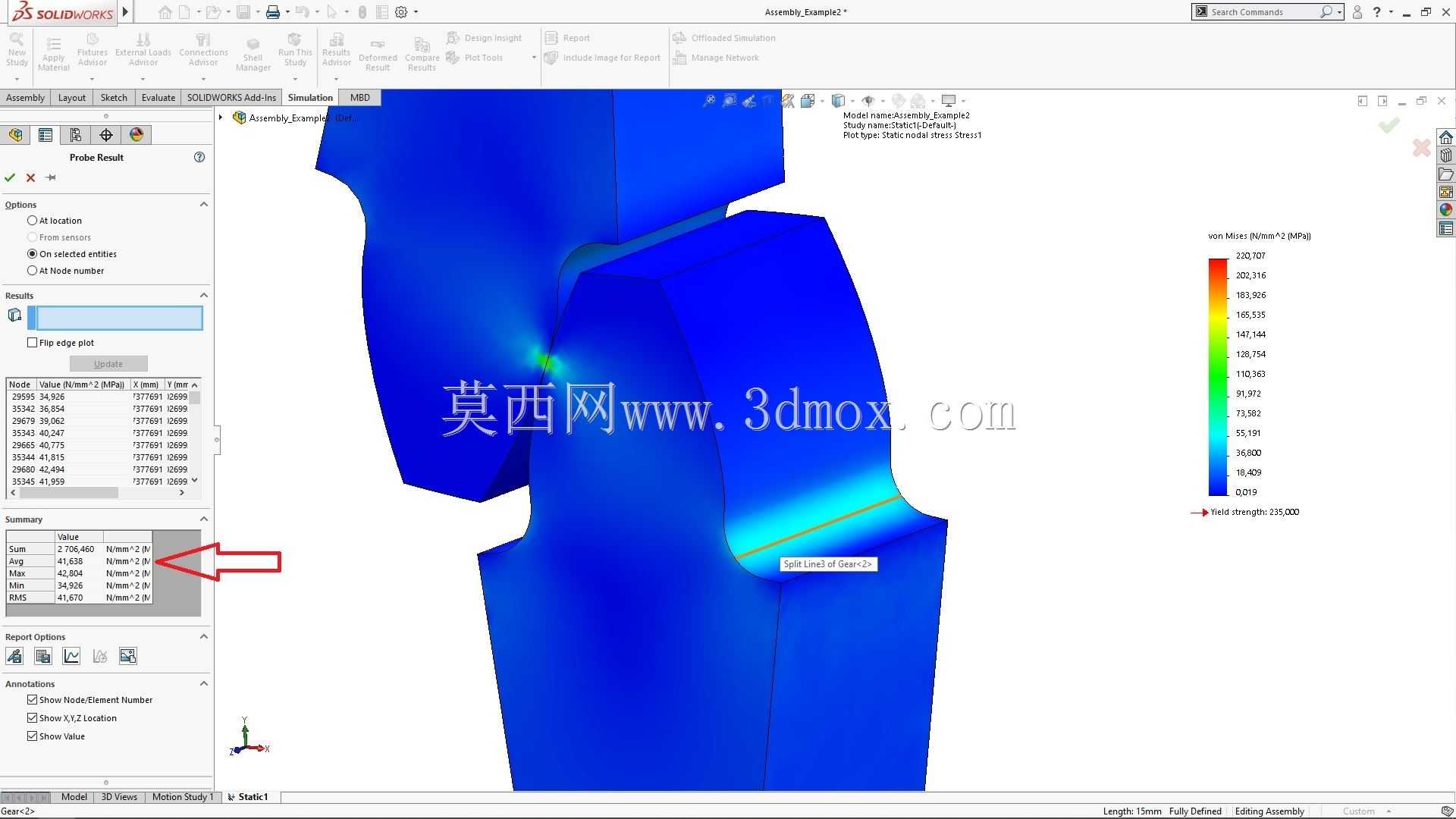

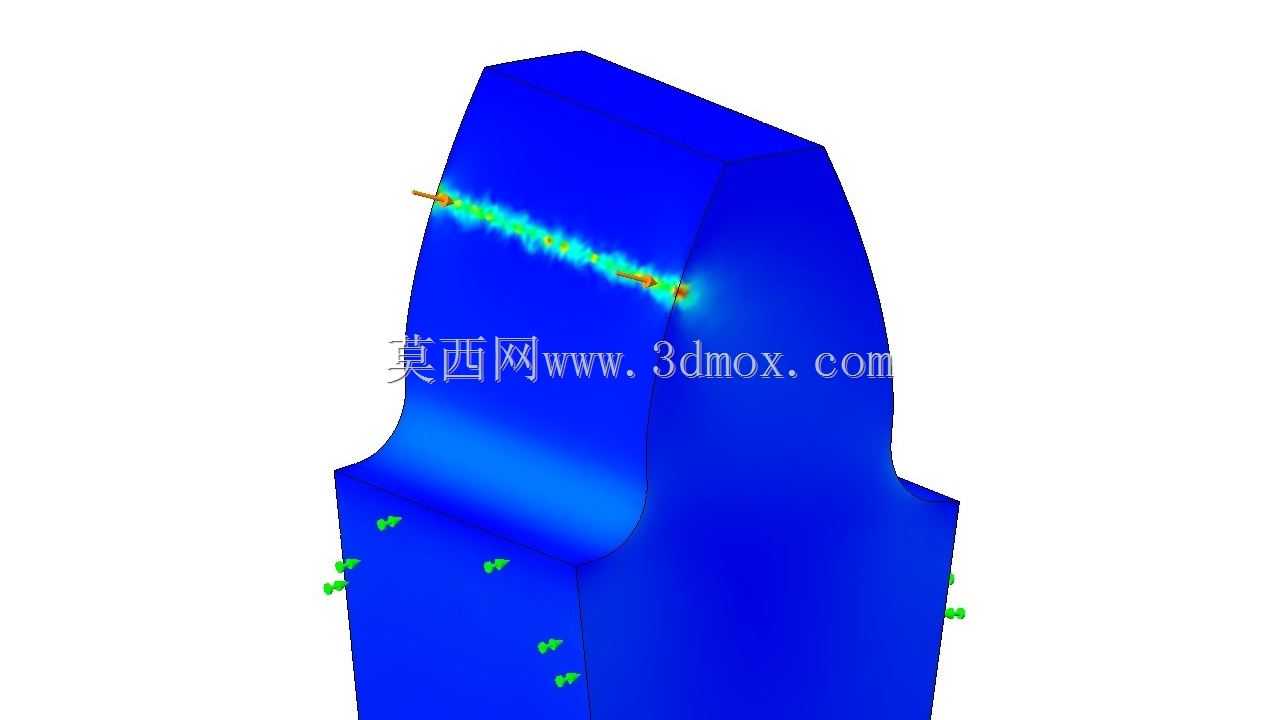

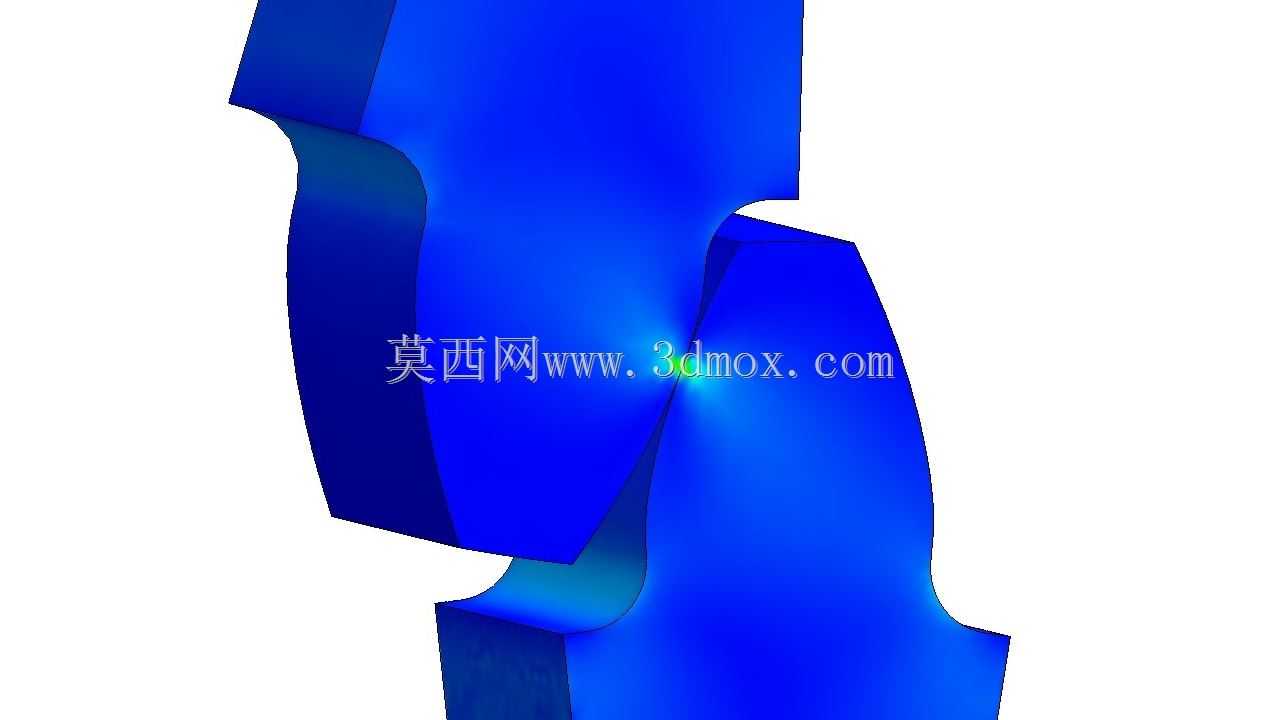

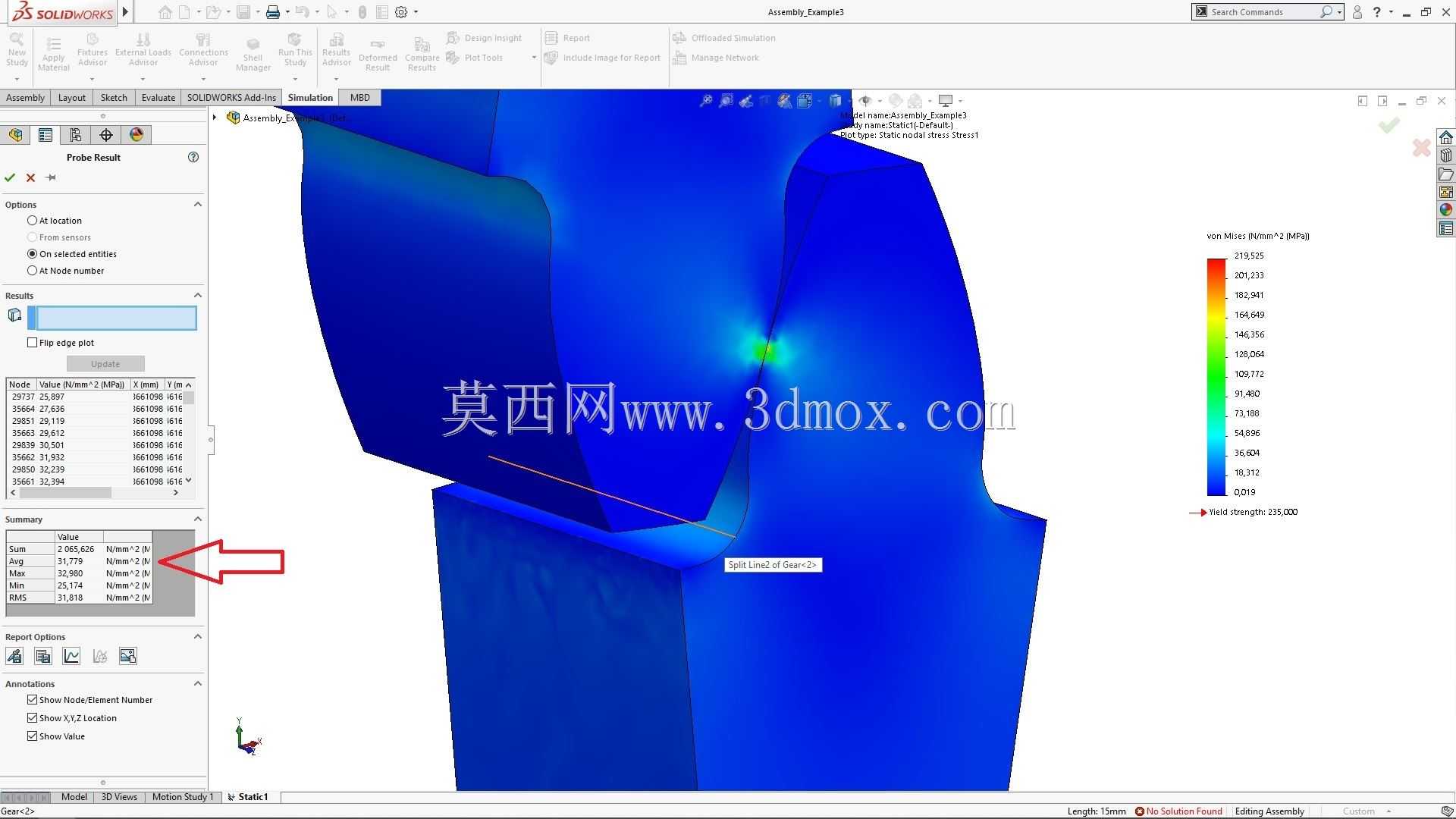

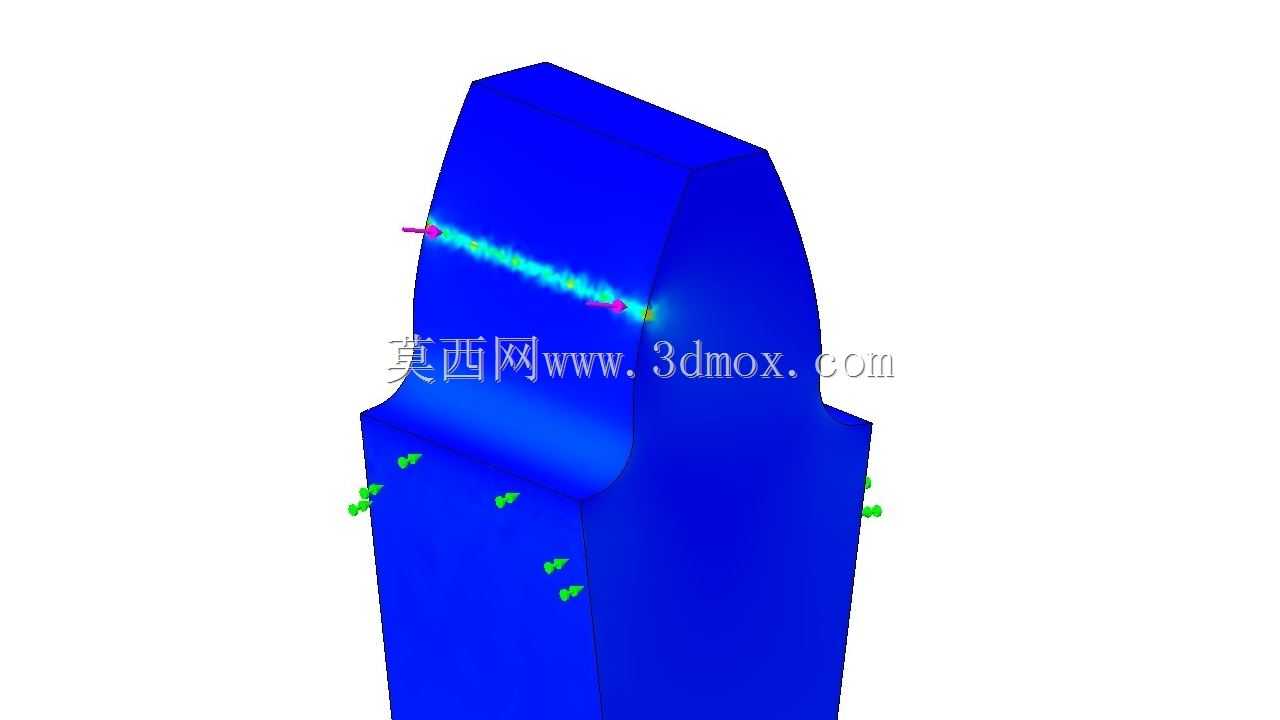

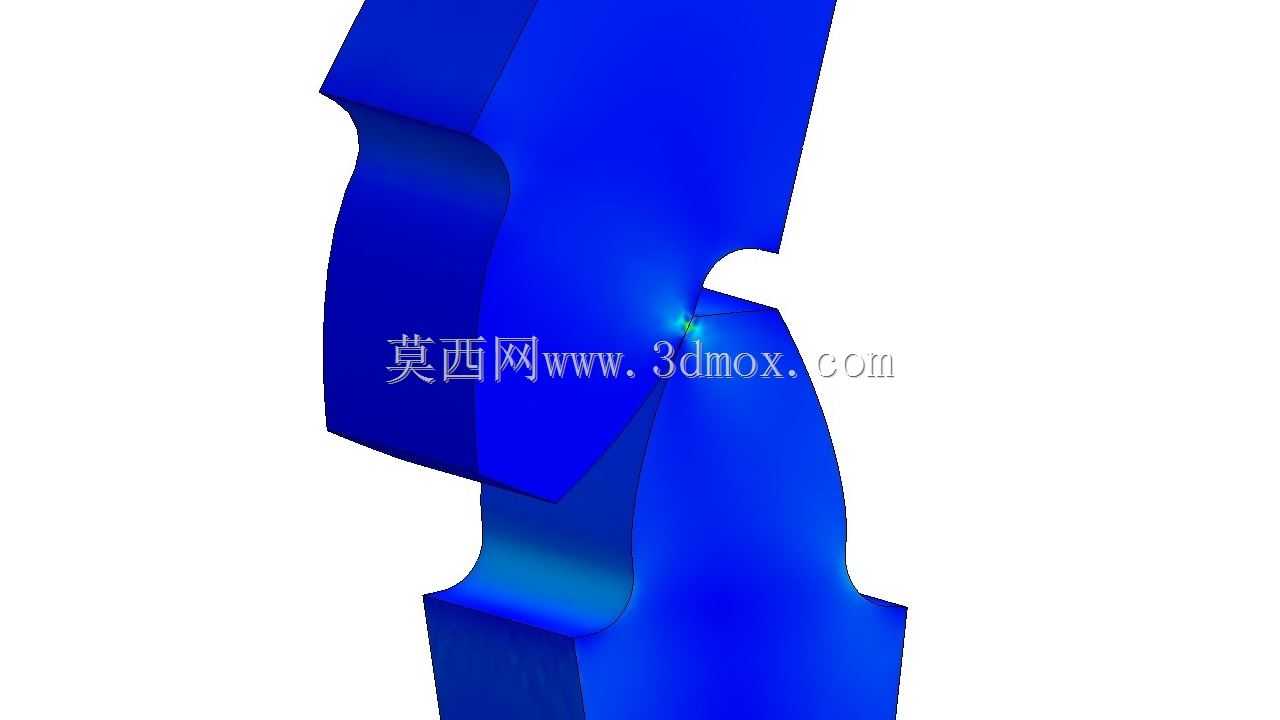

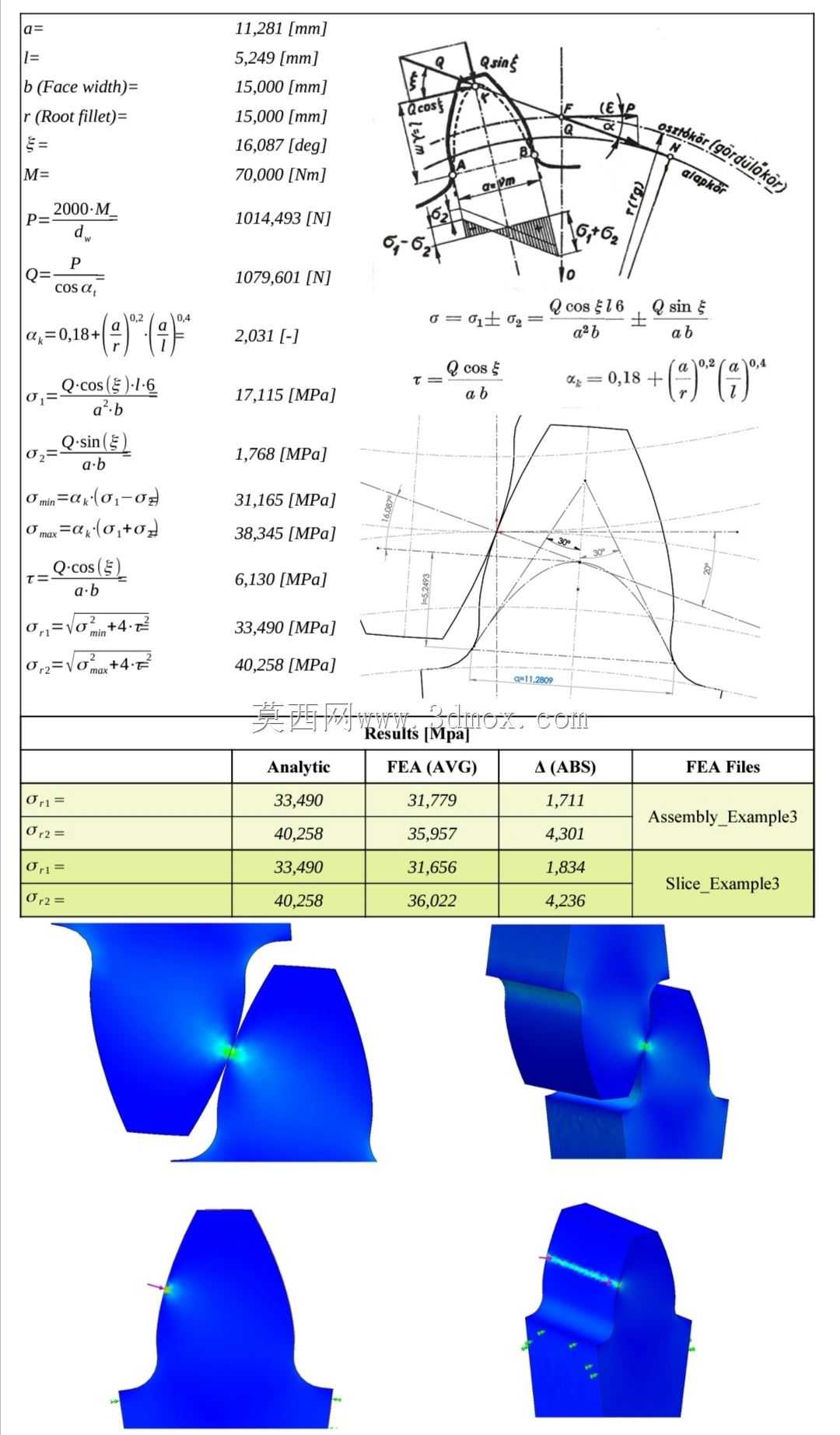

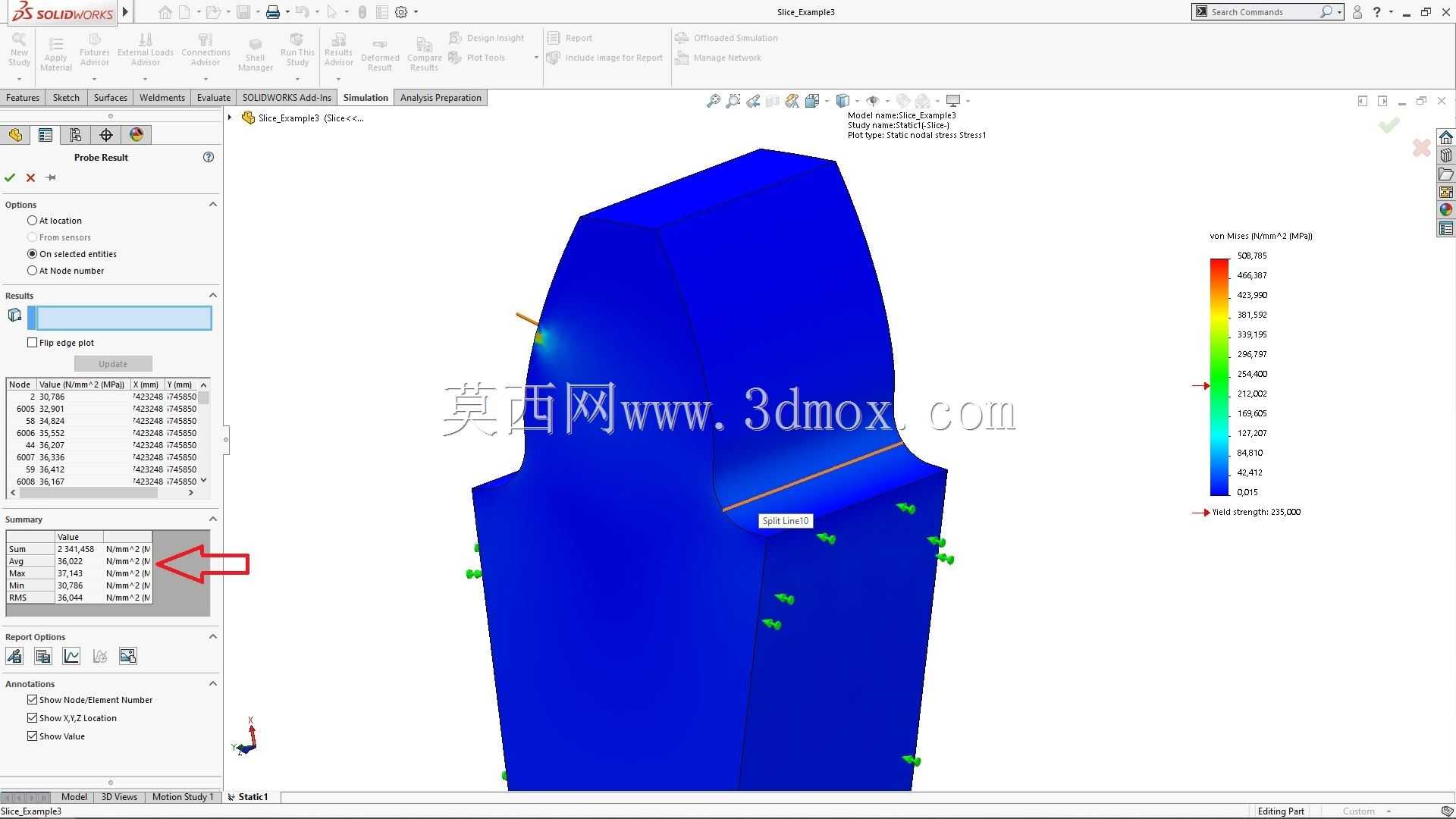

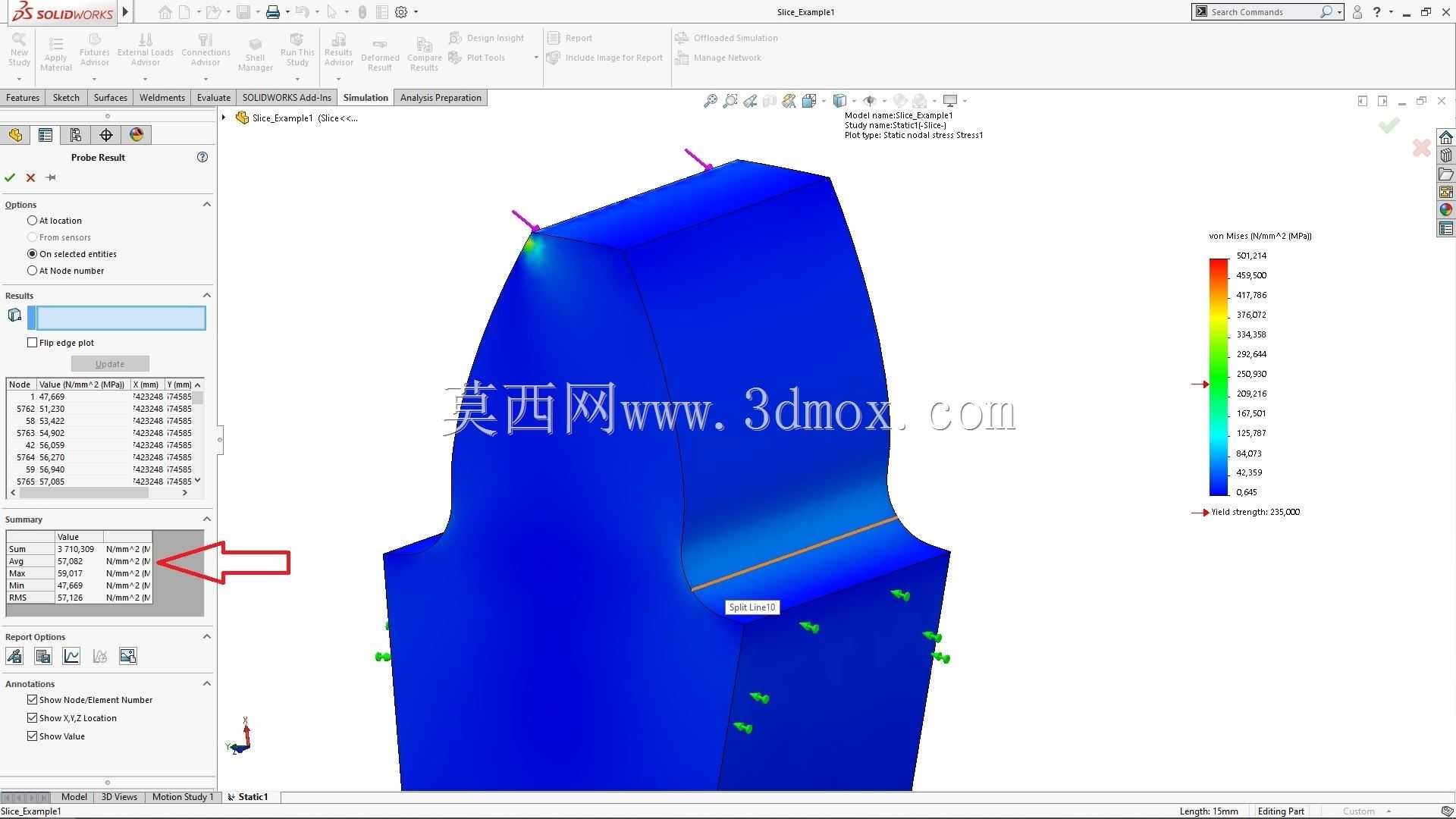

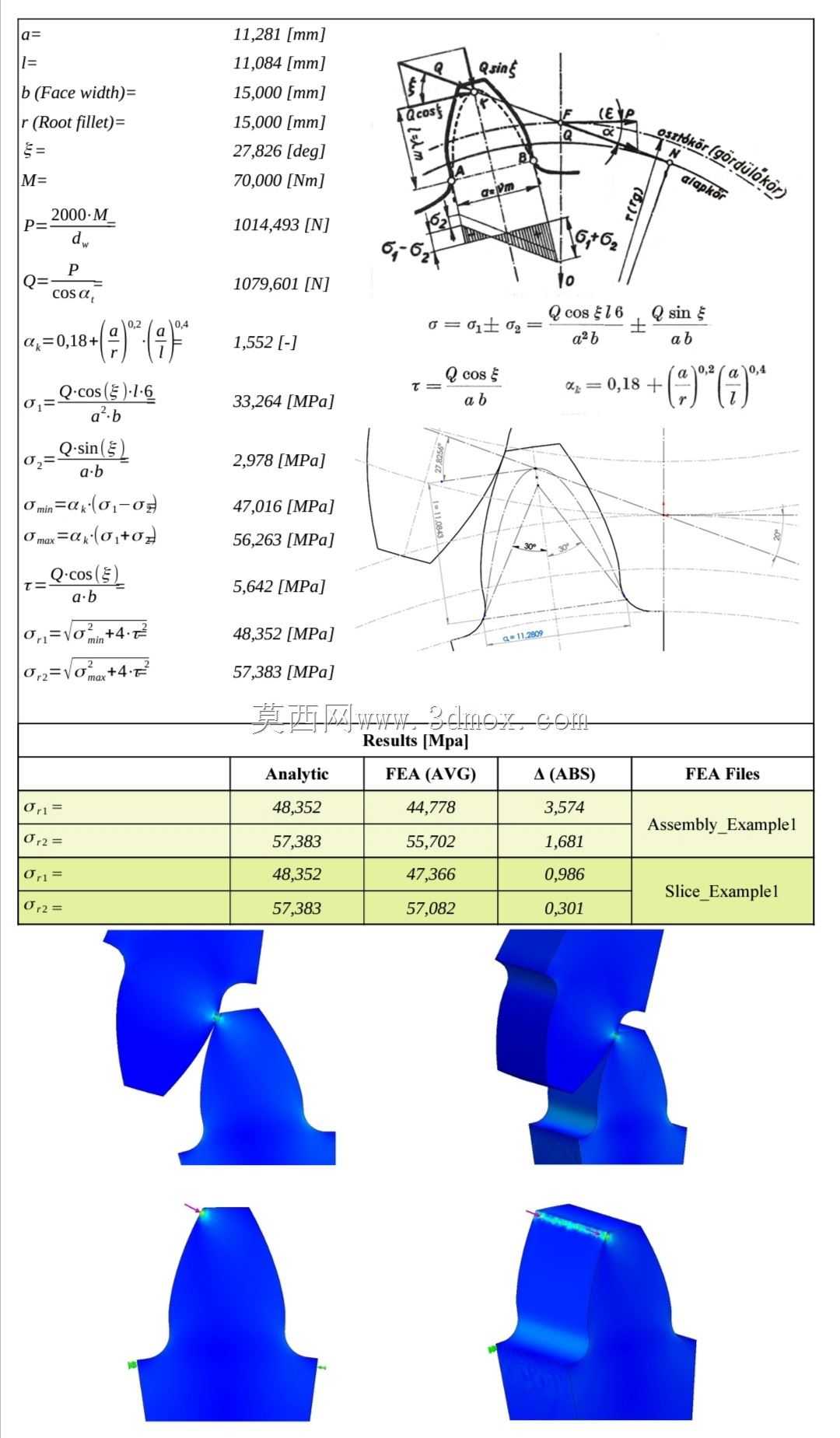

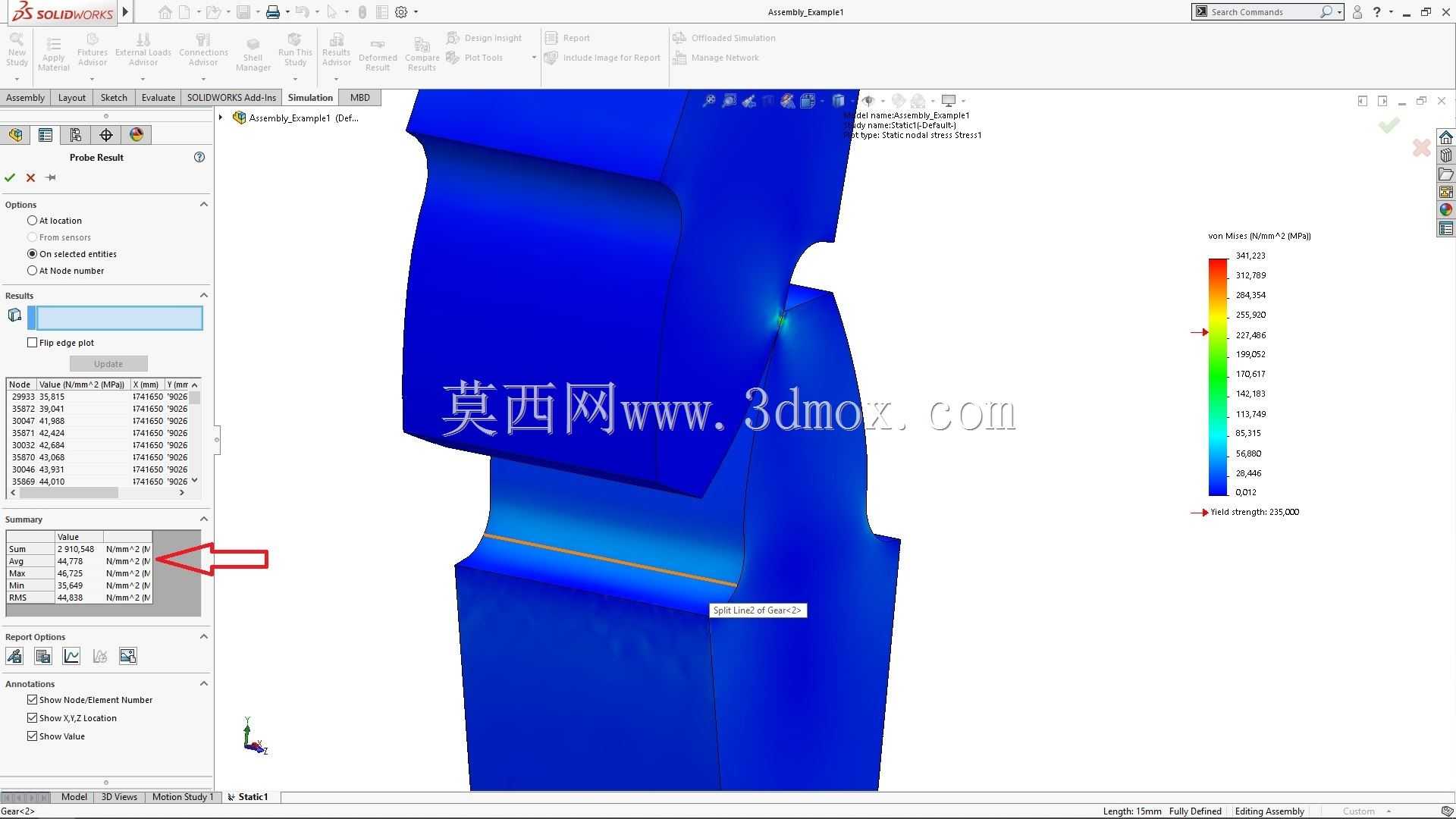

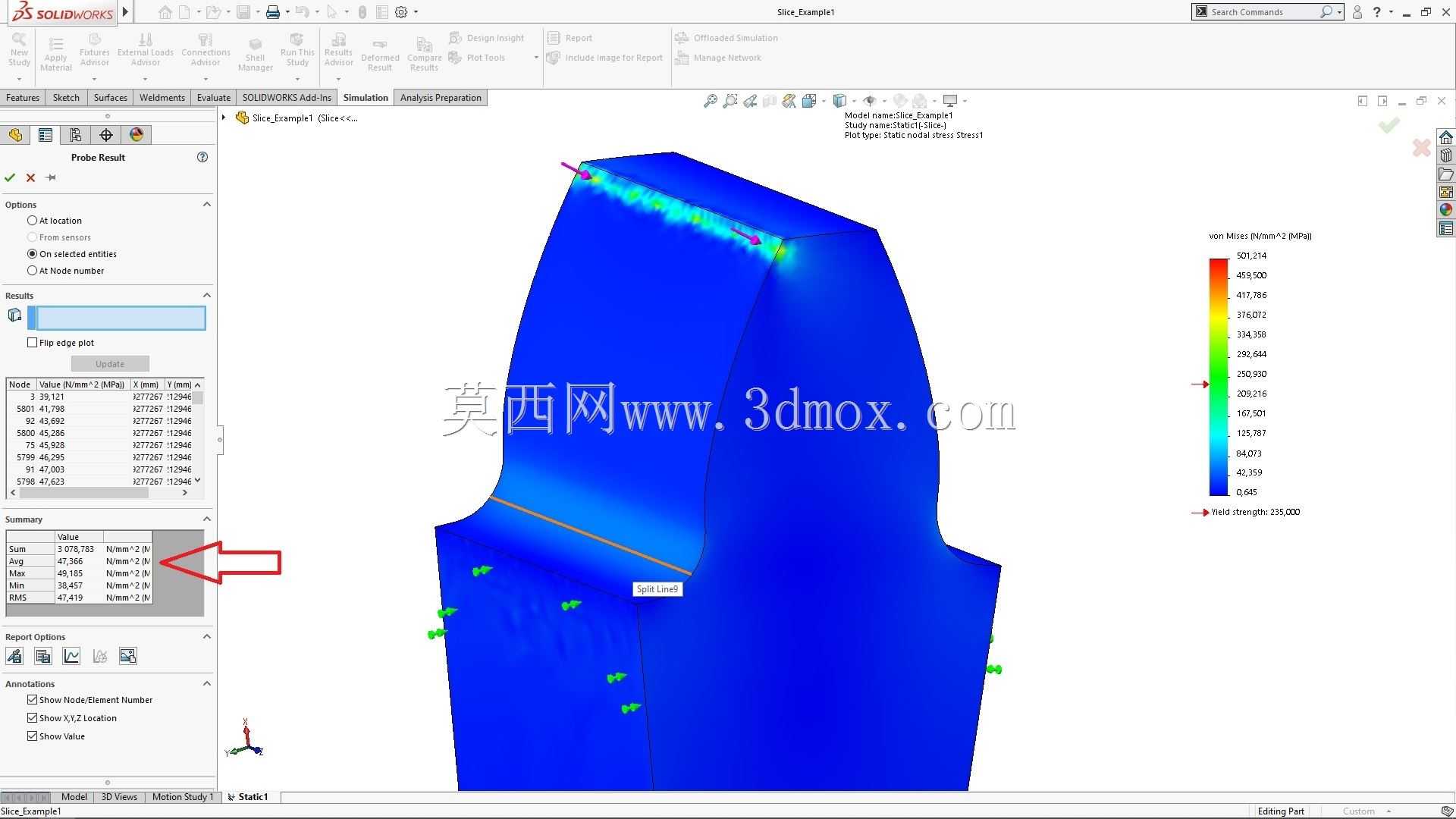

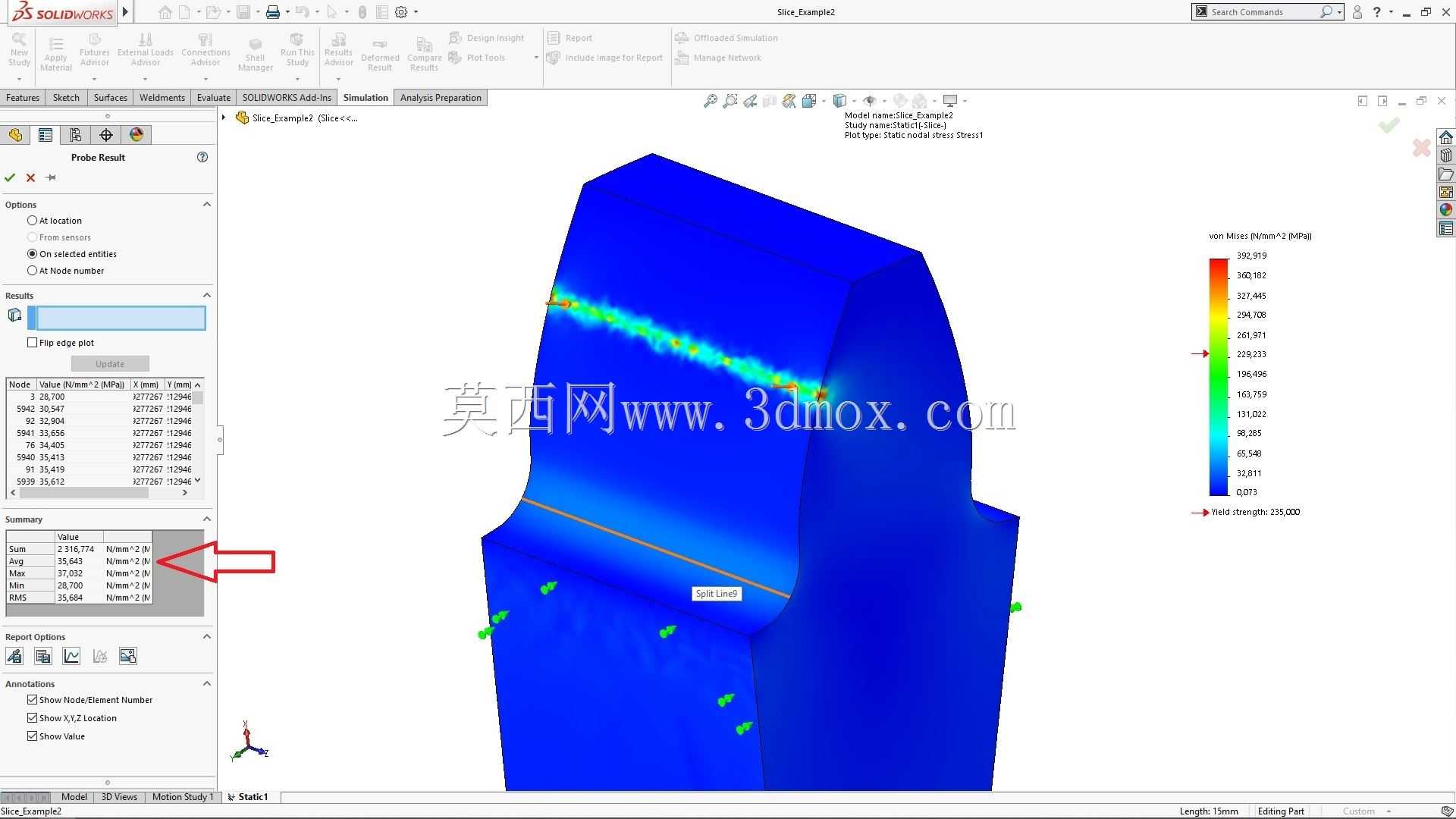

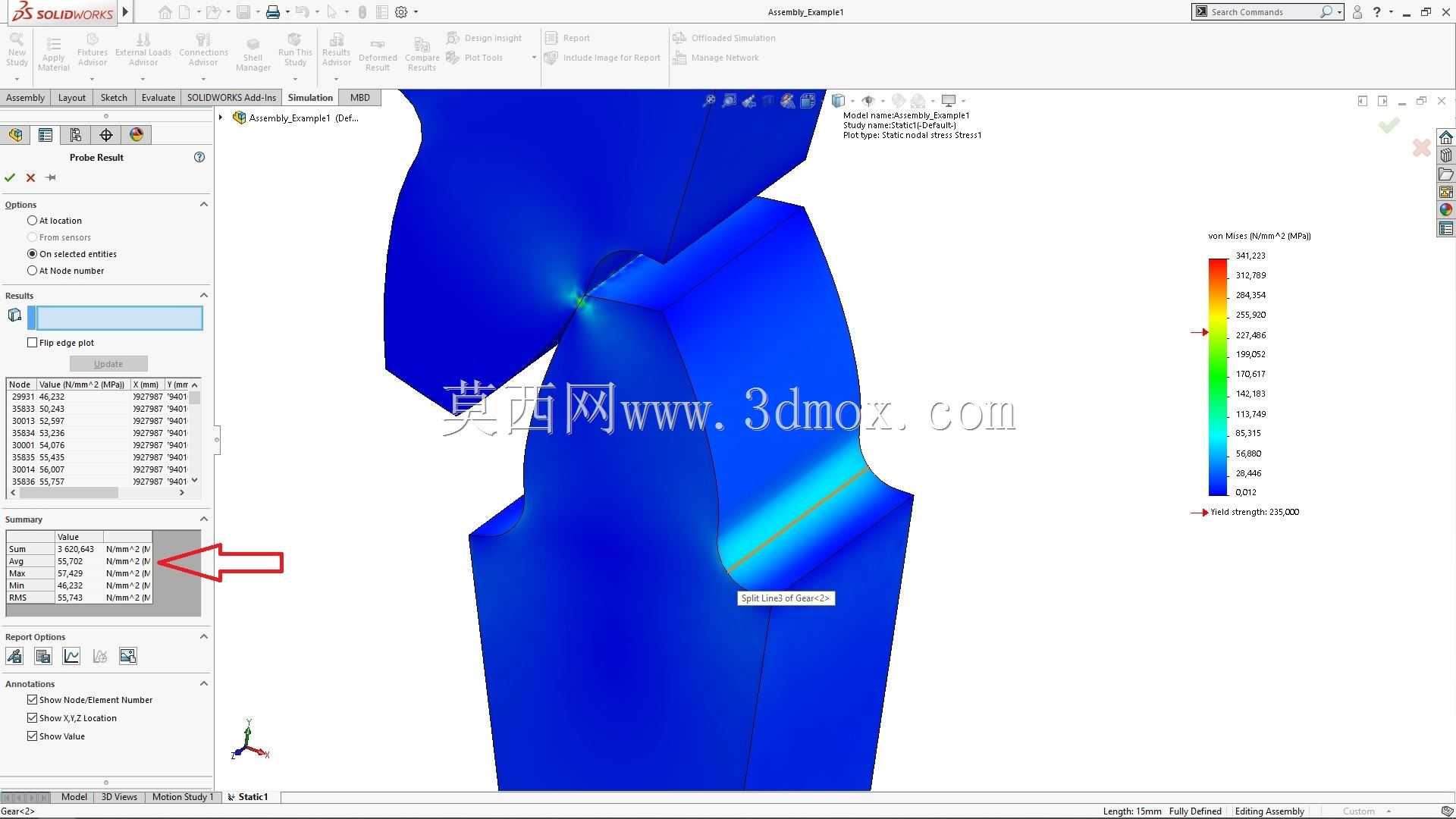

　　再通过有限元网格划分对齿根圆角区域进行局部加密，保证应力计算结果的精度，避免因网格过于粗糙导致的应力值失真。从实际应用场景来看，这类分析结果可直接用于矿山减速机、机床主轴箱、输送设备传动箱等重载工况下的齿轮设计校核，在设计阶段就能预判齿根的应力集中程度，通过调整齿根圆角的加工参数、优化齿廓修形量，有效降低齿根位置的峰值应力，避免齿轮在交变载荷作用下出现疲劳裂纹。模型中配套的三组算例分别对应不同的载荷施加边界，可模拟齿轮在单齿啮合最高点、双齿啮合交替点等最恶劣受力位置的应力状态，同时将理论计算结果与有限元仿真结果做了对应标注，能清晰看到两种计算方式下的应力值偏差范围，方便设计人员根据自身的设计精度要求选择合适的校核方法。

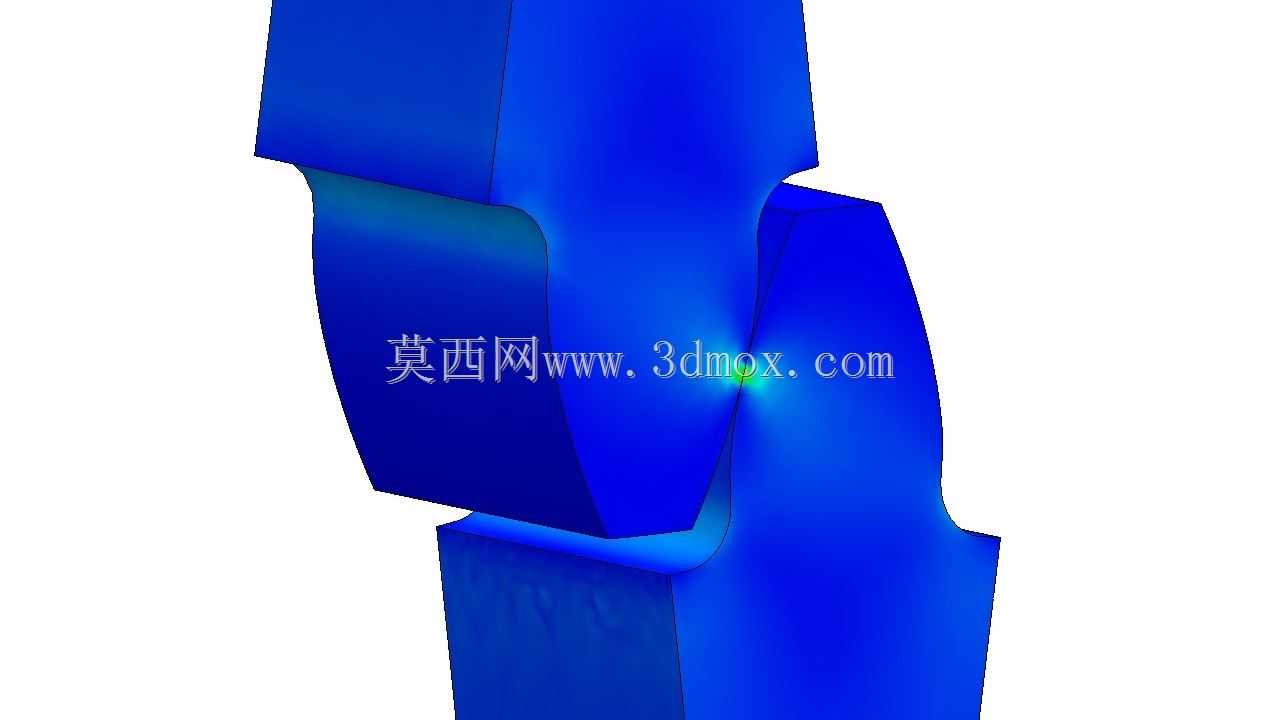

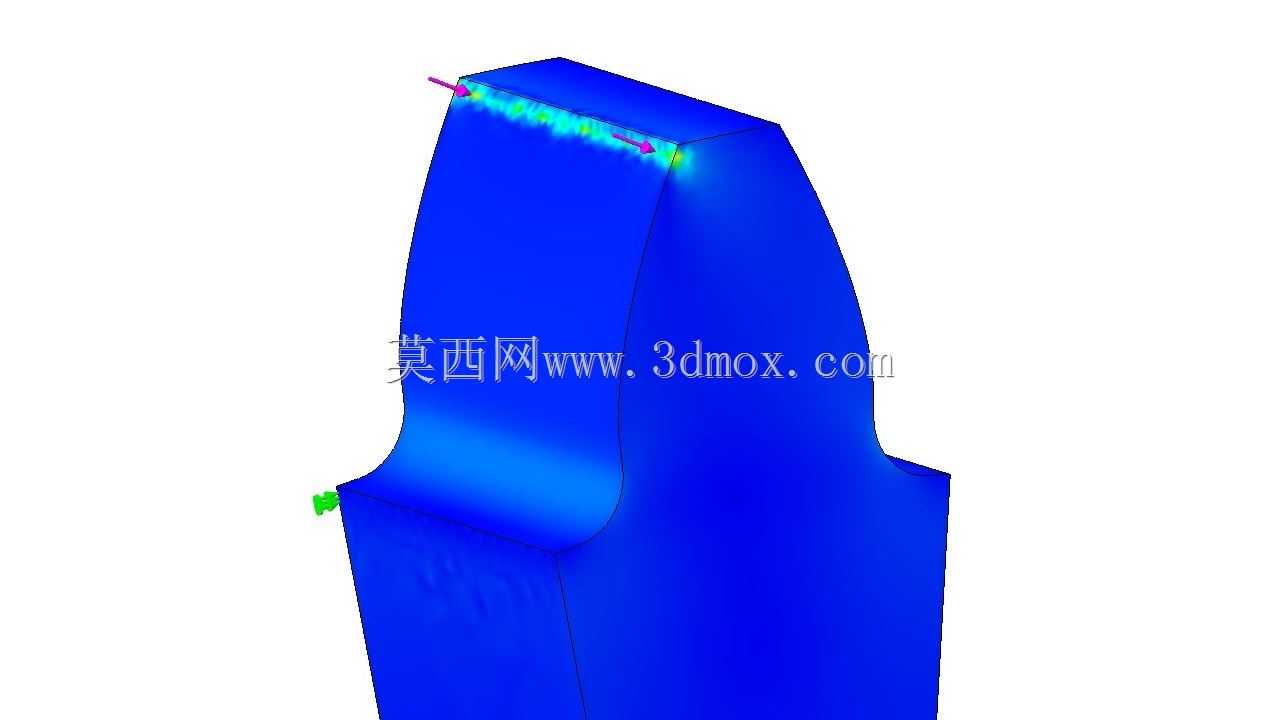

　　在安装边界的匹配上，模型参照通用渐开线直齿轮的装配基准设定约束条件，还原齿轮内孔与传动轴的过盈配合约束、轮齿啮合面的接触载荷传递路径，保证仿真分析的边界条件与实际装配工况一致，避免因约束设置不合理导致的分析结果偏离实际。对于从事齿轮设计、传动系统校核的工程人员来说，这套分析模型可以作为齿根应力校核的参考模板，在开展新的齿轮设计时，可直接替换对应的齿轮参数、调整载荷与约束条件，快速完成不同方案下的齿根应力对比，减少重复建模与基础设置的工作量，提升设计校核的效率。同时模型中呈现的应力分布云图、理论公式推导逻辑，也能帮助初级设计人员理解齿根应力集中的产生机理，掌握齿轮强度校核的核心要点，避免在设计中盲目选取安全系数导致的齿轮结构冗余或者强度不足问题。
