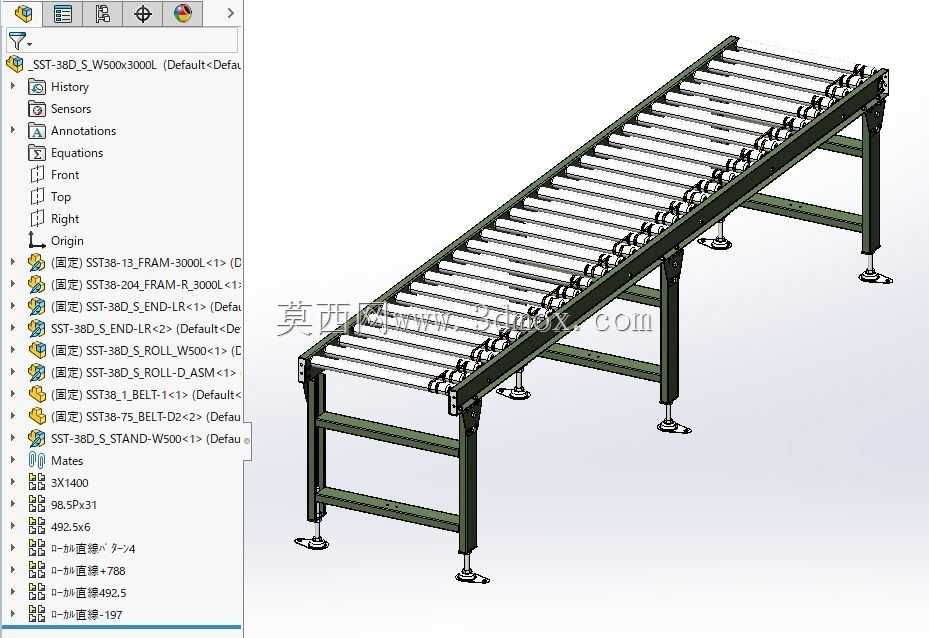

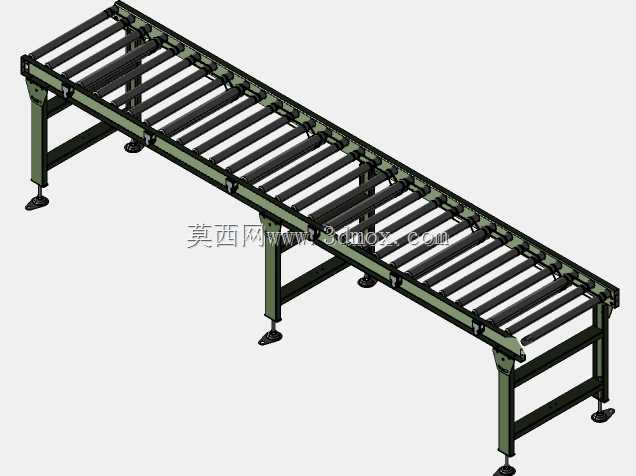

带传动辊筒输送线三维结构设计

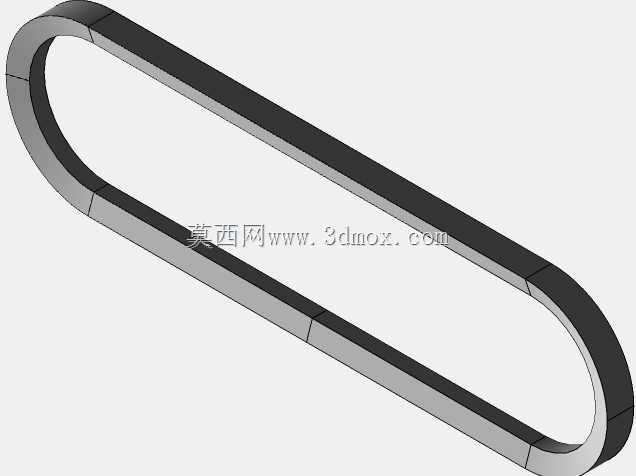

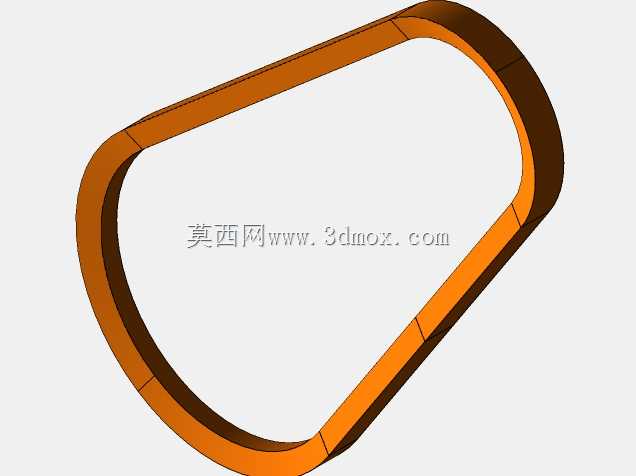

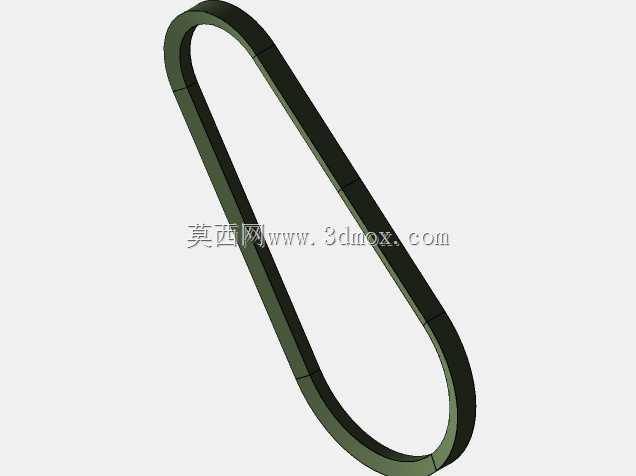

　　这款带传动辊筒输送设备，主要面向生产车间内的箱装、托盘类规整物料的水平转运场景，常见于电商仓储分拣线、家电装配线末端、食品包装后段输送、五金零部件加工工序间流转等工况，可衔接不同工位的加工、检测、包装设备，替代人工搬运实现物料的连续化输送，降低车间内物流转运的人力消耗，同时保证物料输送节拍的稳定性，适配连续化生产的节奏需求。从结构设计逻辑来看，该设备采用单侧边带传动的动力传递方案，区别于传统的多楔带单独驱动单根辊筒的结构，整线动力通过一根环形传动带与每根辊筒端部的接触轮摩擦接触，实现所有辊筒的同步同向转动，这种结构的优势在于传动部件少，后期维护时无需逐根调整辊筒的传动张紧，仅需调整侧边主传动带的张紧度即可保证整线传动效率，

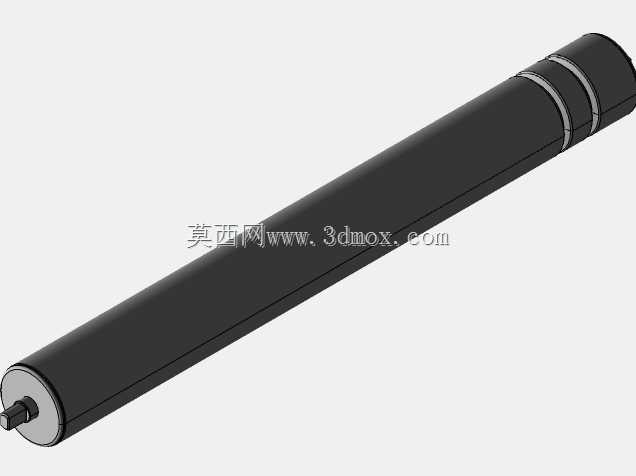

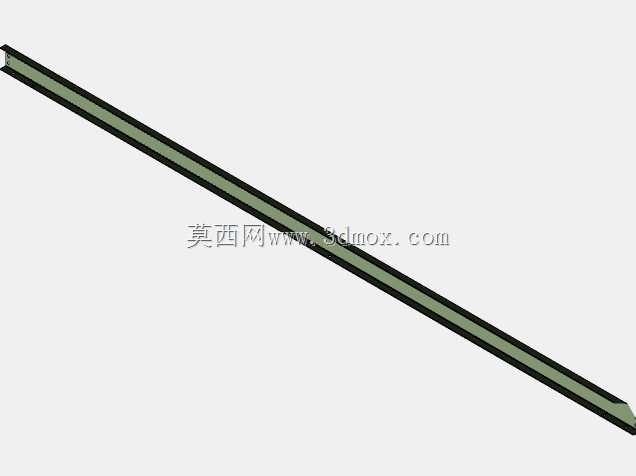

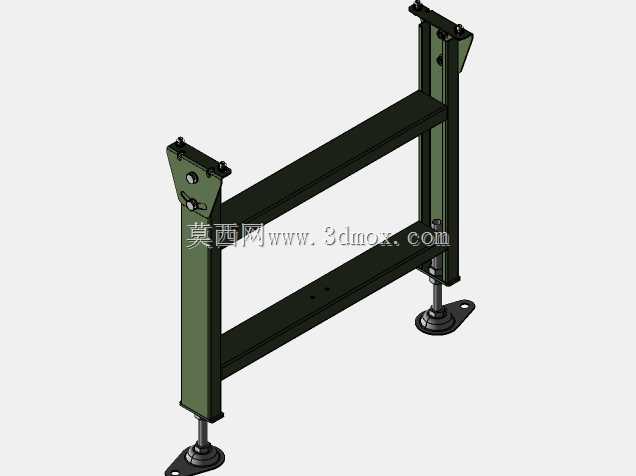

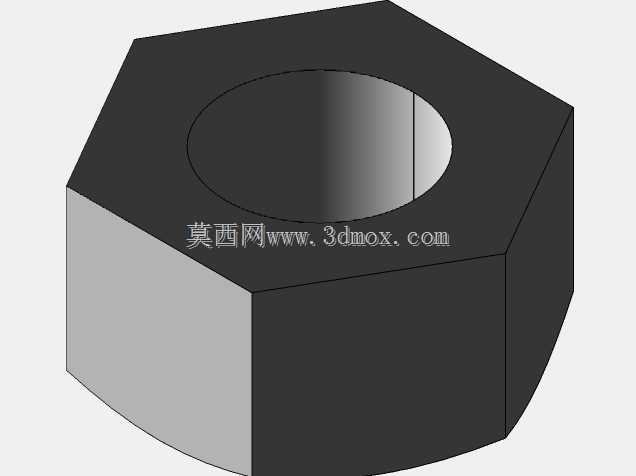

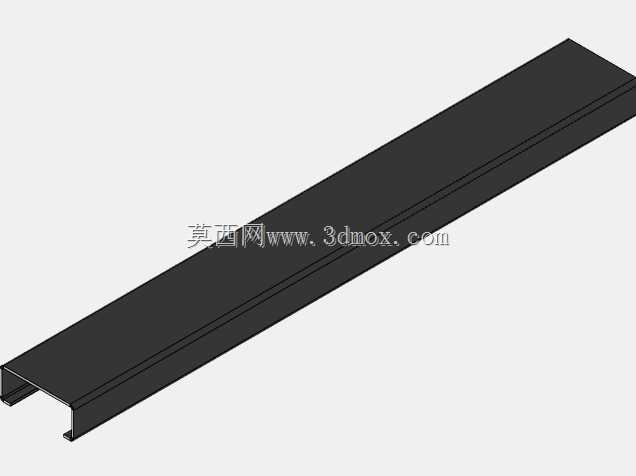

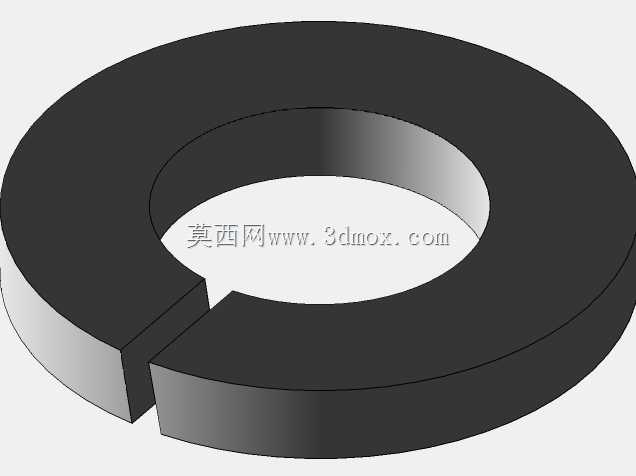

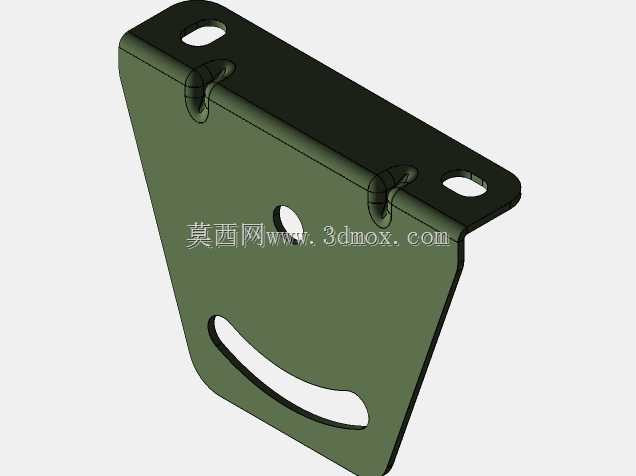

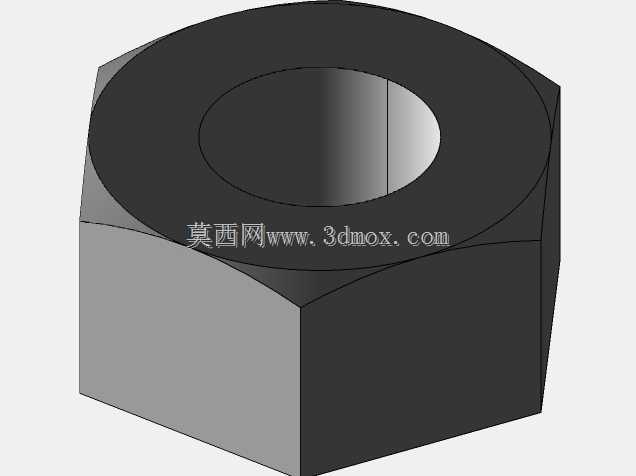

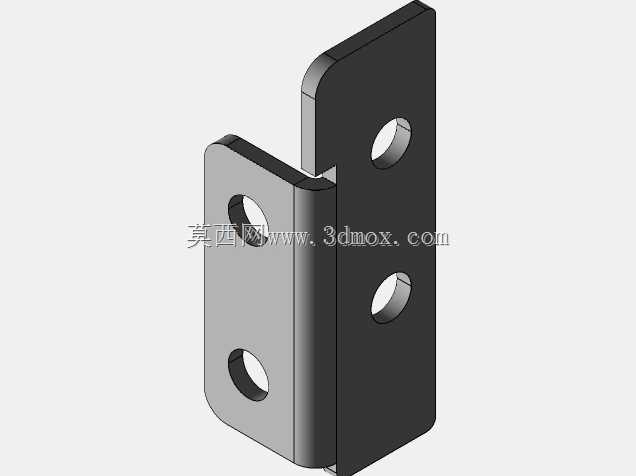

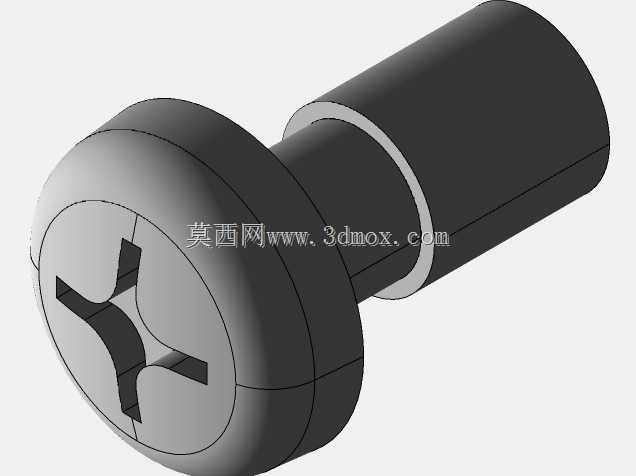

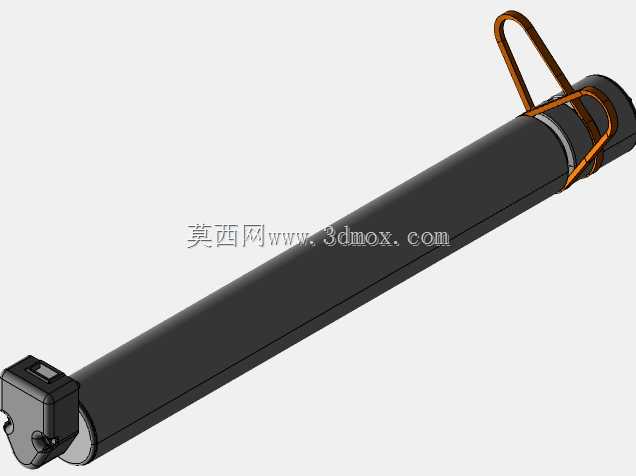

　　同时整线运行噪音更低，适合对车间噪音有管控要求的生产场景。设备的支撑框架采用矩形钢管焊接成型，框架底部配置可调节脚杯，可根据现场地面的平整度调整支脚高度，调整范围可覆盖±30mm的地面高差，保证整线安装后辊筒面的水平度偏差控制在每米1mm以内，避免物料在输送过程中出现跑偏、侧滑的问题。支脚与主框架之间采用螺栓连接，可根据现场实际的安装高度需求，在一定范围内调整输送面的整体高度，适配不同高度的上下游设备接驳需求。辊筒部分采用直径统一的钢制辊筒，辊筒表面做镀锌防锈处理，辊筒间距经过核算，可保证最小底面尺寸的输送物料始终有至少三根辊筒同时接触支撑，避免物料在输送过程中出现卡滞、下陷的情况；辊筒两端采用精密轴承与侧梁连接，转动阻力小，

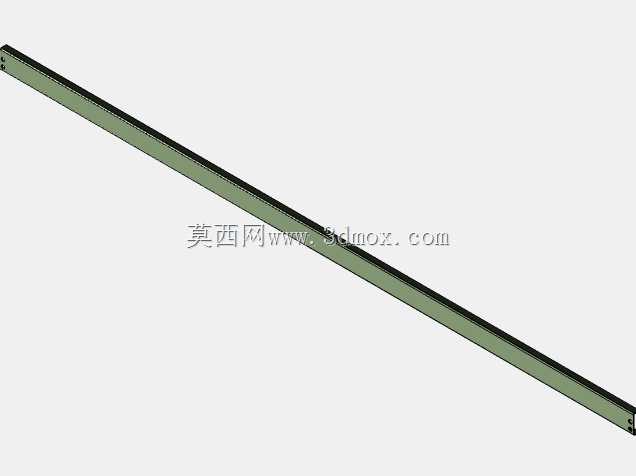

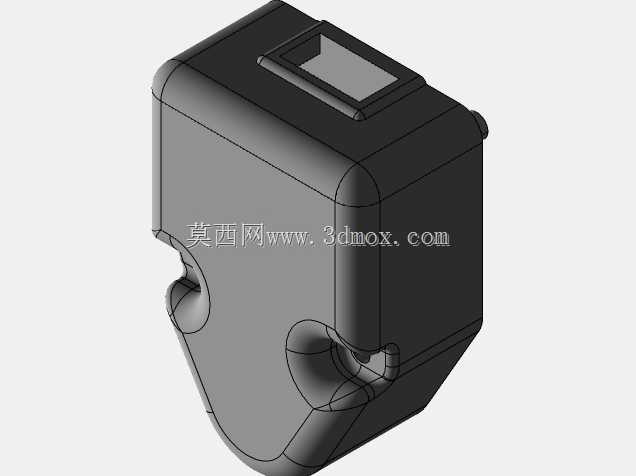

　　长时间运行无明显卡滞问题，单根辊筒的承重可满足常规箱装物料的输送需求，整线额定承重可适配单段3米长度内总重不超过500kg的物料输送。侧边的传动带外侧设置有防护盖板，可避免生产过程中杂物、操作人员衣物卷入传动部位，满足车间生产的安全防护要求；传动端的驱动电机安装在设备端部的下方，不占用输送线两侧的操作空间，电机与主动轮之间采用链传动减速，可保证输出扭矩足够驱动整线辊筒带载启动，避免出现启动打滑、物料停滞的问题。从安装边界来看，该段输送线的有效输送宽度为500mm，整体段长为3000mm，设备整体宽度在输送宽度基础上两侧各增加120mm的框架与传动结构尺寸，安装时需预留两侧各100mm的维护操作空间，方便后期对传动部件、

　　辊筒进行检修更换；输送面的常规安装高度可根据现场需求在700mm-900mm范围内调整，适配不同工位的操作高度需求。在实际选型应用中，该类输送线可多段拼接组成更长的输送线路，也可根据现场布局需求搭配90度转弯辊筒机、顶升移栽机构等辅助设备，组成完整的车间物流输送系统；设计过程中对框架的受力做了有限元校核，在满载工况下框架的最大挠度不超过2mm，保证长时间运行不会出现框架变形导致的辊筒卡滞问题；所有辊筒的安装同轴度经过公差分配，相邻辊筒的高度差不超过0.5mm，避免物料输送过程中出现颠簸、跳动的情况，适合输送表面平整的硬质包装物料，对于软包装物料可通过缩小辊筒间距的方式进行适配调整。
