大尺寸带互锁结构心形收纳盒设计

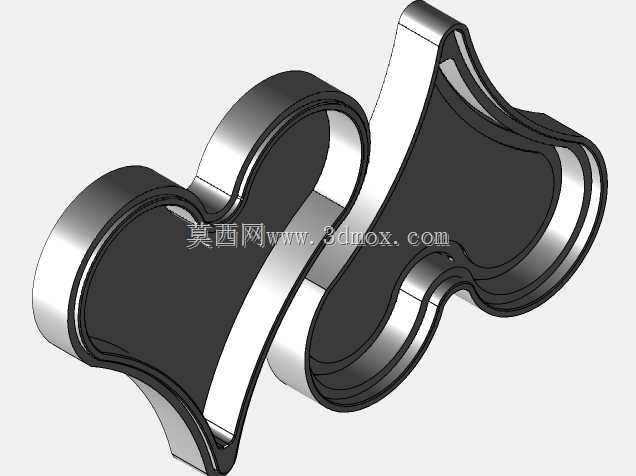

　　这款大尺寸心形带盖容器的设计，最初是面向文创礼品包装、桌面收纳场景开发的结构方案，在实际落地中既可以适配3D打印快速成型做小批量定制款，也能通过木材铣削、塑料注塑研磨的方式实现规模化生产。从结构逻辑来看，盒体与盒盖采用边缘嵌套互锁的配合方式，没有额外加装铰链、卡扣这类外置连接件，完全依靠盒口位置的阶梯型止口实现扣合定位，扣合后边缘缝隙均匀控制在0.2mm以内，既不会出现轻易滑脱的问题，也不会因为过盈量太大导致开合卡滞，日常拿取移动过程中盒盖不会自行脱落，开合操作只需要沿垂直方向施力即可，没有复杂的解锁动作，适配普通用户的日常使用习惯。

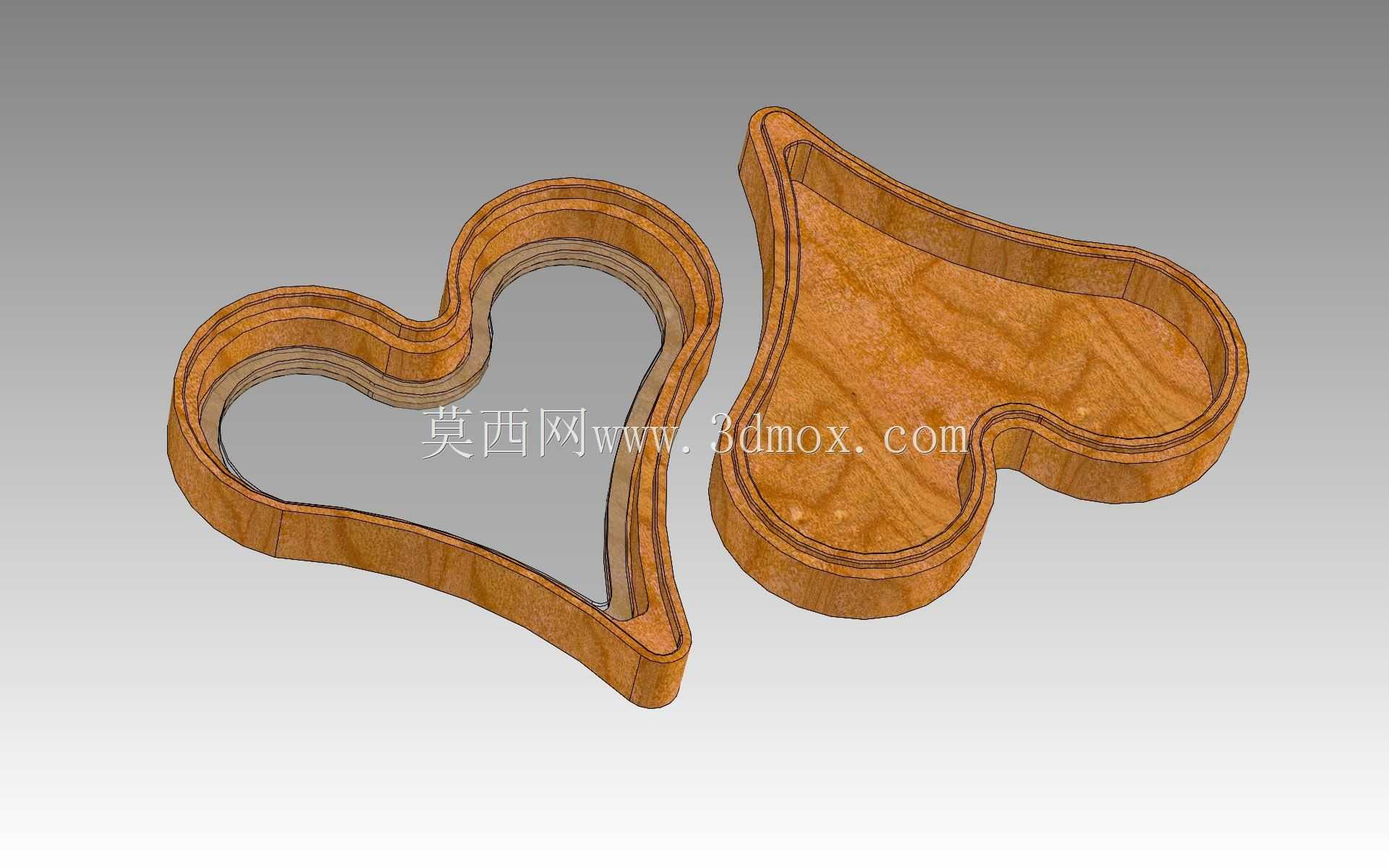

　　设计过程中特意将盒体的转角位置全部做了R3以上的圆角过渡，一方面是避免木质加工时出现纤维崩边、3D打印时出现应力集中翘曲的问题，另一方面也能消除尖锐边角带来的使用划伤风险，放在桌面作为首饰收纳、喜糖包装、小物件整理容器时，哪怕是儿童触碰也不会有安全隐患。盒体的侧壁厚度根据不同加工工艺做了适配性调整，针对3D打印场景设置了1.8mm的均匀壁厚，既保证打印过程中不会出现薄壁塌陷，也能控制整体重量不会过重；针对实木铣削加工的场景，壁厚调整为4mm，预留了后续打磨、上漆的加工余量，不会因为后期表面处理导致壁厚不均出现透底问题。

　　从安装与使用边界来看，这款心形盒的整体外轮廓尺寸控制在常规手掌可握持的范围内，最大宽度不超过150mm，放置在桌面不会占用过多空间，内部腔体完全跟随心形外轮廓做等距偏移，没有多余的结构凸起浪费收纳空间，腔体深度足够放置常规尺寸的糖果、耳钉、项链、回形针这类小型物件。盒盖与盒体的配合止口做了1.5mm的叠合宽度，哪怕是盛放重量较轻的纸质包装物件，扣合后倒置也不会出现盒盖松脱掉落的情况。在结构验证阶段，特意针对互锁位置做了反复的开合测试，3D打印PLA材质的样件经过500次开合后，止口位置的磨损量不到0.05mm，依旧能保持稳定的扣合力度；实木材质的样件经过打磨上漆后，互锁位置的摩擦系数适中，开合手感顺滑没有生涩感。

　　考虑到不同加工场景的适配性，整个模型的曲面全部做了G2连续处理，没有碎面、尖角、非流形几何的问题，导入CAM编程软件做铣削路径生成时，不会出现路径跳刀、过切的问题，3D打印切片时也不需要额外做模型修复，可以直接导入切片软件生成打印路径。盒体底部做了1mm深度的内凹设计，放置在光滑桌面时不会因为底部完全贴合形成负压导致拿取费力，同时也能避免底部边缘直接摩擦桌面造成漆面磨损，延长产品的实际使用寿命。
