车床主轴配套法兰式料架支撑结构

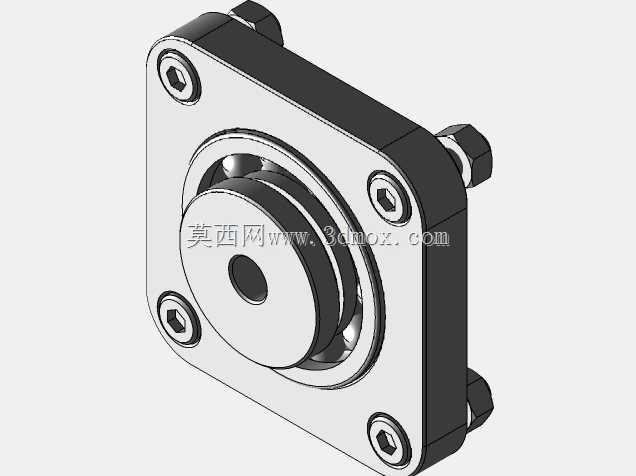

　　在数控车床长棒料加工场景中，这类支撑结构是保障小直径长坯料送进稳定性的核心配套部件，安装位置固定在车床主轴金属端盖外侧，直接与拉管夹头形成前后配合的支撑体系，解决长坯料伸出主轴后因悬伸过长产生的径向跳动问题，避免加工过程中棒料甩动、振刀，保障小直径棒料车削时的同轴度与表面加工质量。从结构设计来看，整体采用方形法兰安装基座，四个角位预留内六角螺栓安装孔，可直接通过标准紧固件锁紧在主轴端盖的对应安装位上，安装时无需对原有主轴端盖做额外改制，适配常规数控车床主轴端的安装孔位布局，安装边界完全贴合主轴端盖外轮廓，不会与主轴周边的刀架、护罩等部件产生运动干涉。中间集成的轴承支撑位采用内嵌式深沟球轴承结构，轴承内孔作为坯料的穿送通道，

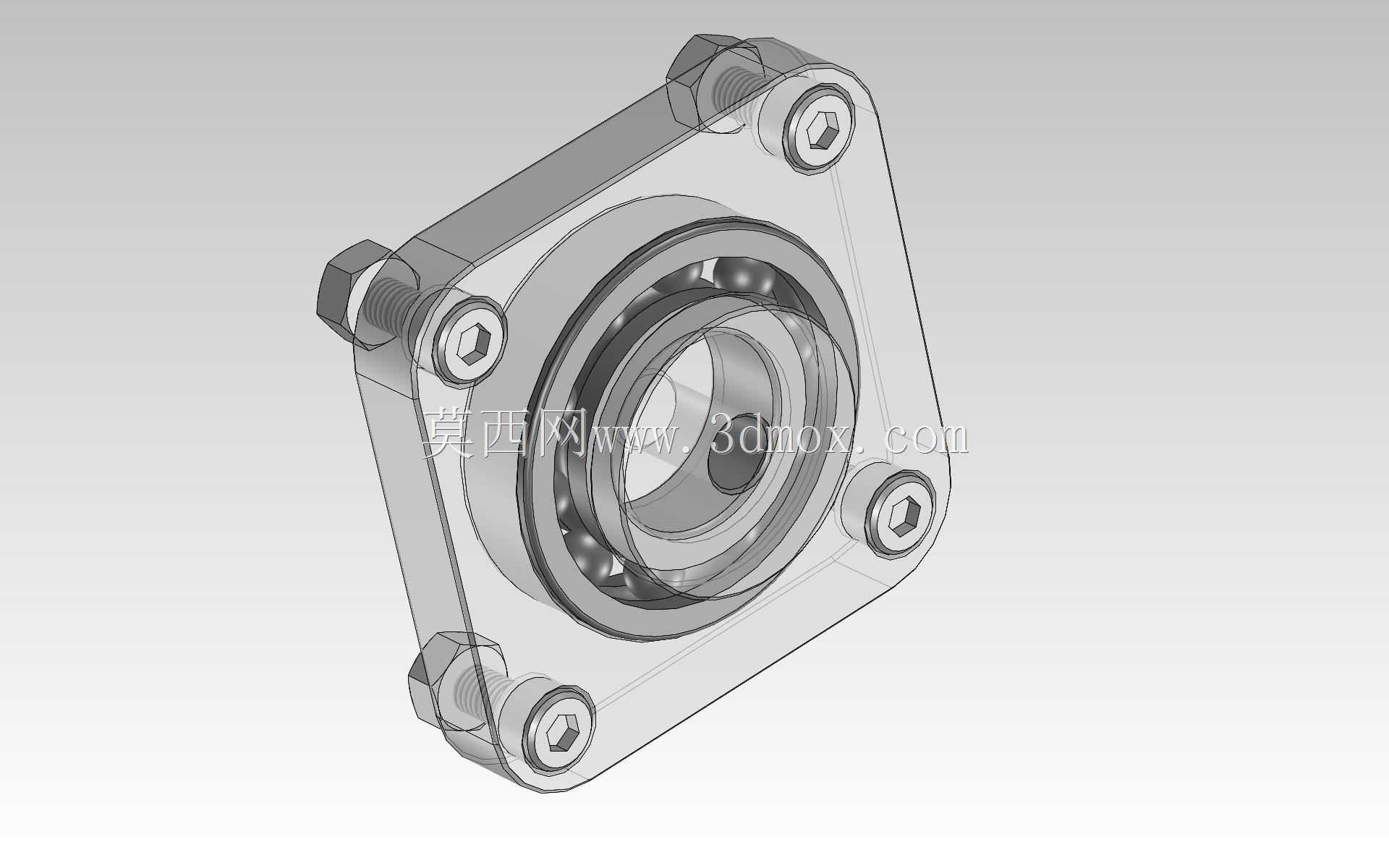

　　可根据加工坯料的直径范围匹配对应内径的轴承，既能够对穿过的长、小直径坯料形成周向支撑，又不会阻碍坯料沿主轴轴向的送进动作，配合拉管夹头的夹紧动作，可实现坯料从主轴后端到前端加工位的全程径向约束。设计过程中重点考虑了支撑位与主轴轴线的同轴度要求，法兰安装面与轴承安装孔的垂直度公差控制在0.02mm以内，避免安装后轴承孔偏斜造成坯料送进卡滞、额外磨损轴承的问题；法兰基座采用半透明可视化的结构设计思路，可直观观察内部轴承的运转状态、坯料穿送位置，方便日常点检时快速排查轴承磨损、坯料偏斜等异常情况。四个角的螺栓安装位做了沉台处理，内六角螺栓锁紧后头部完全沉入沉台内，不会突出法兰表面，避免旋转过程中突出的螺栓头勾挂杂物、带来安全隐患；

　　法兰侧边预留的调节螺栓位，可在安装时微调支撑结构的中心位置，补偿主轴端盖安装孔位的加工误差，确保轴承中心与主轴回转中心完全重合。实际应用中，这类支撑结构主要适配自动送料的数控车床加工场景，针对直径较小、长度超出主轴通孔行程的棒料加工，可有效降低棒料悬伸带来的刚性不足问题，减少加工振纹，提升细长轴类零件的加工精度，同时也能避免长坯料高速旋转时的甩动风险，提升车床长料加工的操作安全性。结构整体没有复杂的异形曲面，加工工艺性好，法兰基座可采用45号钢调质处理后加工，具备足够的结构刚性，能够承受坯料高速旋转带来的径向载荷，长期使用不易产生变形，内嵌的轴承为标准件，磨损后可快速更换，维护成本较低。
