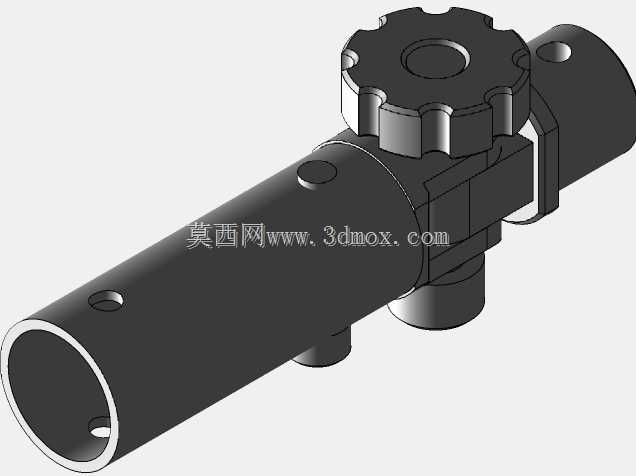

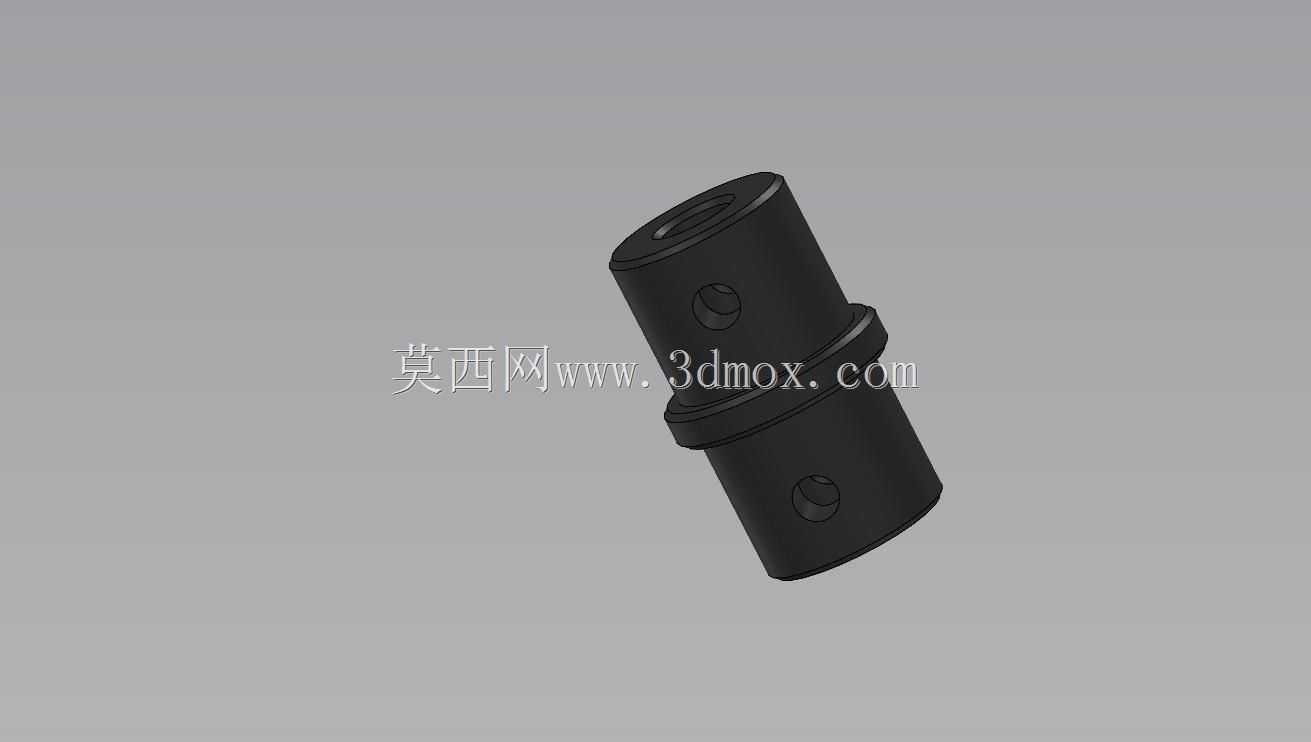

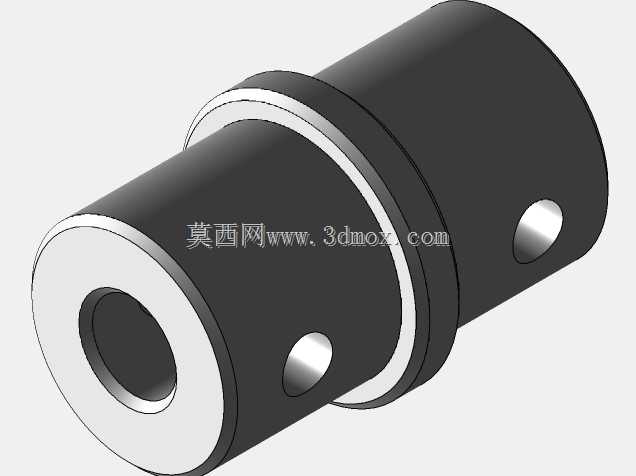

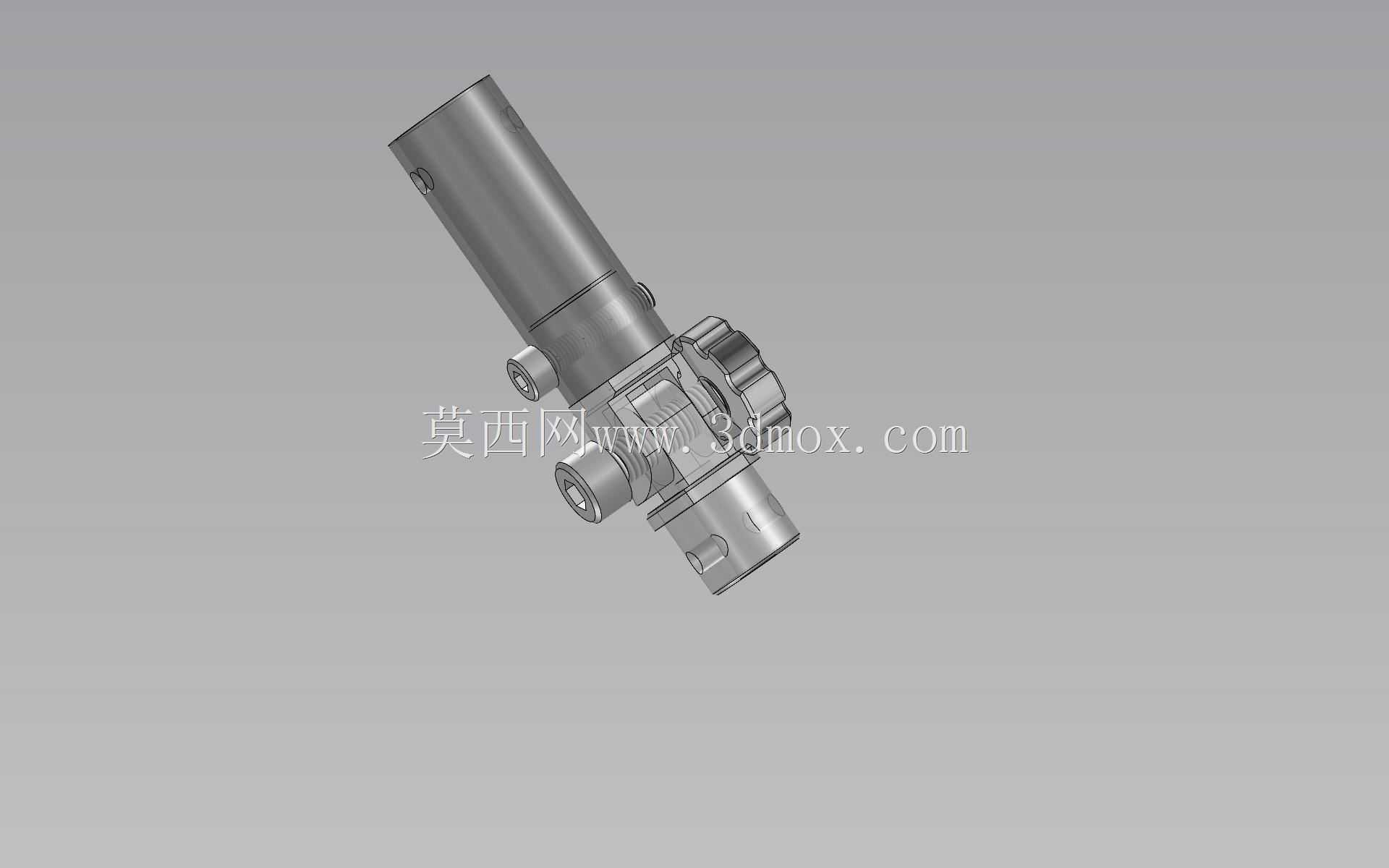

框架筛网管路用铰接式油管接头结构

　　在工业流体输送系统的搭建作业中，管路的走向调整、角度适配一直是现场安装与设备集成阶段的常见痛点，尤其是框架结构配套的筛网管路、工业导管布设场景，硬管连接无法适配安装位的角度偏差，常规直角接头又难以兼顾多方向的管路走向调整需求，这类铰接式油管接头模块正是针对这类场景开发的管路连接部件。该接头采用铰接式结构设计，主体集成了直通主通路与侧向分支通路，铰接部位的密封结构经过适配优化，可在安装完成后实现一定角度范围内的转动调整，无需额外加装过渡接头即可补偿管路安装时的同轴度偏差，也能适配设备运行过程中产生的小幅管路位移，避免硬连接状态下管路应力集中导致的接头渗漏、管路开裂问题。从结构设计逻辑来看，该接头的主通路采用等径通腔设计，

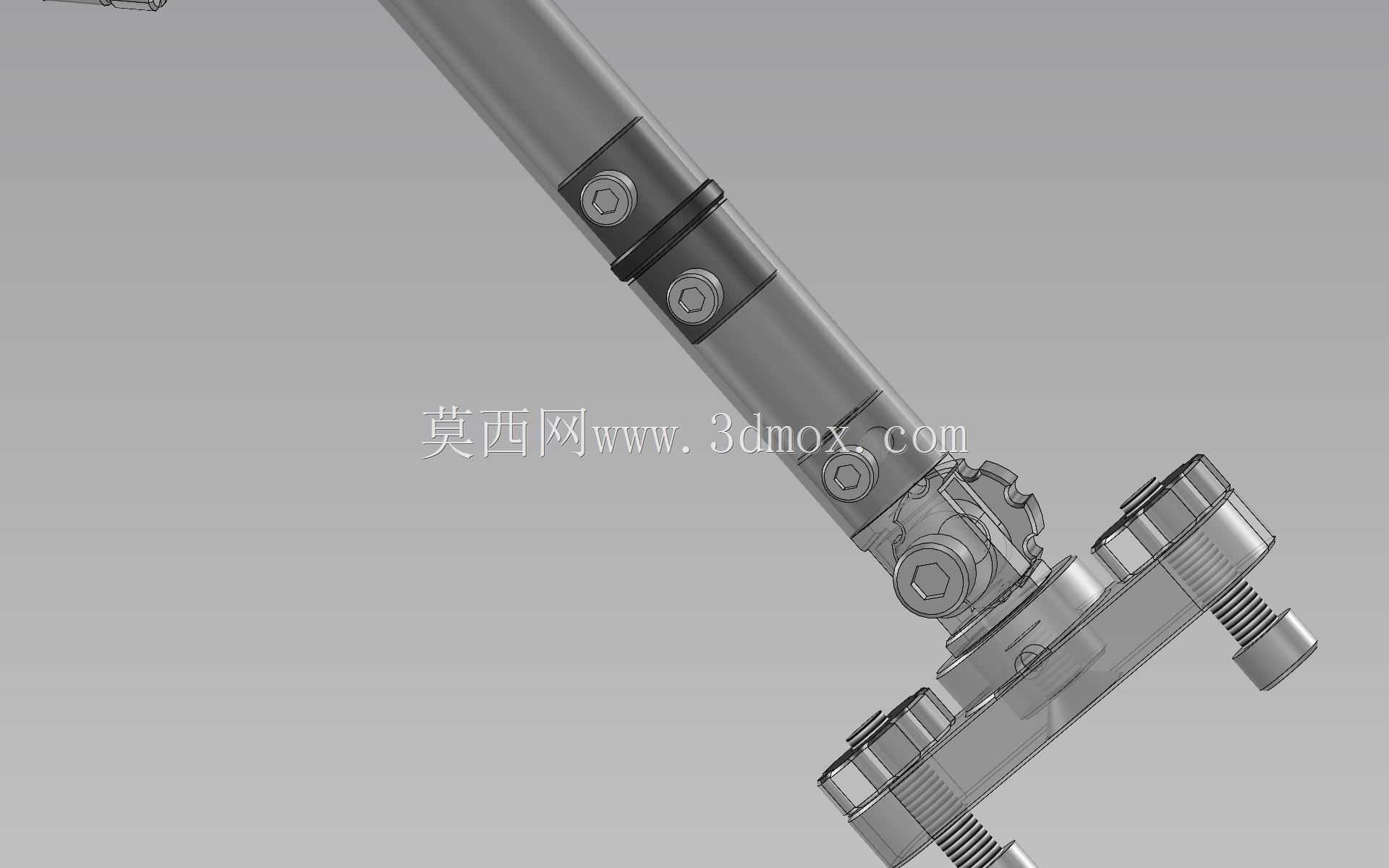

　　内部流道做了圆弧过渡处理，尽可能降低流体流经接头时的压损，减少紊流产生，适配液压油、低压润滑液、工业冷却水等多种常规工业流体的输送需求。接头的安装边界充分考虑了框架类设备的安装空间限制，主体圆柱段的外径尺寸适配常规工业导管的标准卡套连接规格，侧向接口的位置避开了主通路的安装操作空间，现场安装时无需使用特殊工装，采用常规扳手即可完成锁紧操作，铰接转动部位的阻尼设置经过匹配，既可以在安装调整时轻松转动调整角度，锁紧后又能保持固定角度不会因流体压力波动产生自行偏转。在筛网类设备的管路布设场景中，这类接头可直接安装在筛网框架的管路支腿位置，连接主供液管路与筛网面的喷淋分支管路，无需在框架上额外焊接转接座，减少现场焊接作业的工作量，

　　也能根据筛网的实际安装角度灵活调整分支管路的朝向，保证喷淋方向对准筛网工作面。在常规工业导管的布设作业中，该接头可用于管路走向存在变向需求的拐点位置，替代传统的直角接头加直通的组合连接方案，减少接头数量的同时降低管路渗漏点，整体结构的壁厚经过强度校核，可承受常规低压流体输送的工作压力，外部金属表面做了防锈处理，适配多数工业车间的常规作业环境，不会因短时间的潮湿环境、切削液飞溅产生锈蚀卡滞问题。建模过程中对铰接部位的配合间隙做了精准还原，密封槽的尺寸、锁紧结构的卡位都按照实际加工公差做了对应设置，可直接用于管路布设的干涉检查、安装模拟，也能作为同类接头结构设计的参考样件，帮助设计人员快速完成管路系统的布局优化，减少现场安装时的适配修改工作量。
