多规格旋钮及配套扳手结构设计

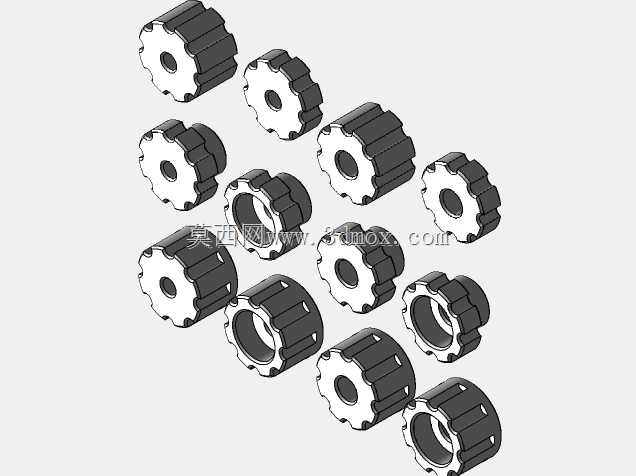

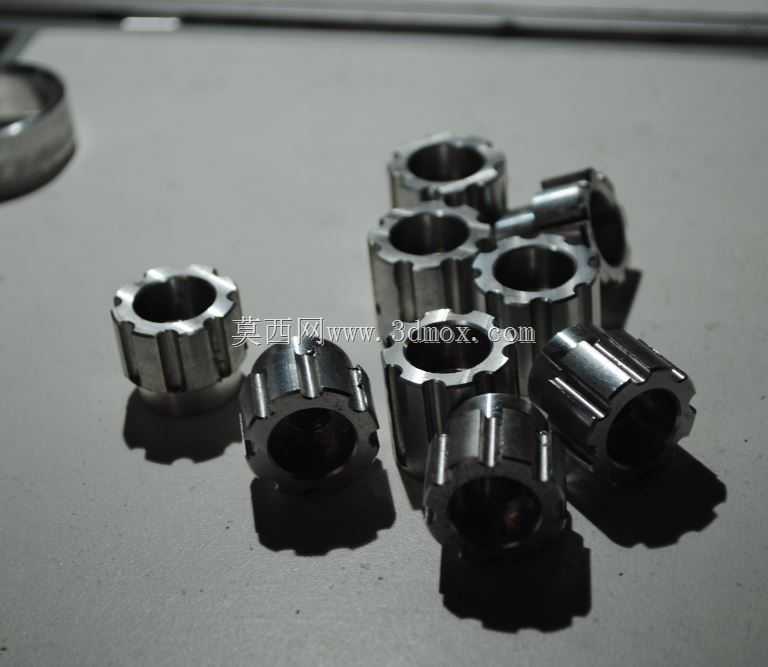

　　这套结构件包含多组不同尺寸的齿形旋钮与配套专用扳手，主要面向车间现场的工装夹具、小型实验设备、定制化工位器具的调节锁紧场景设计，解决常规旋钮在手部施力受限、戴手套操作或狭小空间内无法可靠拧动的痛点。两款核心适配螺纹规格分别为0.25-20与8-32，覆盖车间内绝大多数轻型调节机构的连接需求，无需额外加工转接结构即可直接替换原有标准旋钮，安装边界与同规格标准内螺纹紧固件完全匹配，轴向安装高度根据旋钮直径差异控制在8mm到18mm区间，径向最大尺寸从12mm到30mm不等，可适配不同安装空间的布局要求。旋钮外圈采用均匀分布的直齿结构，齿形角度做了15度的倒角过渡，既避免锐边划伤操作人员手部，又能增加接触面的摩擦力，

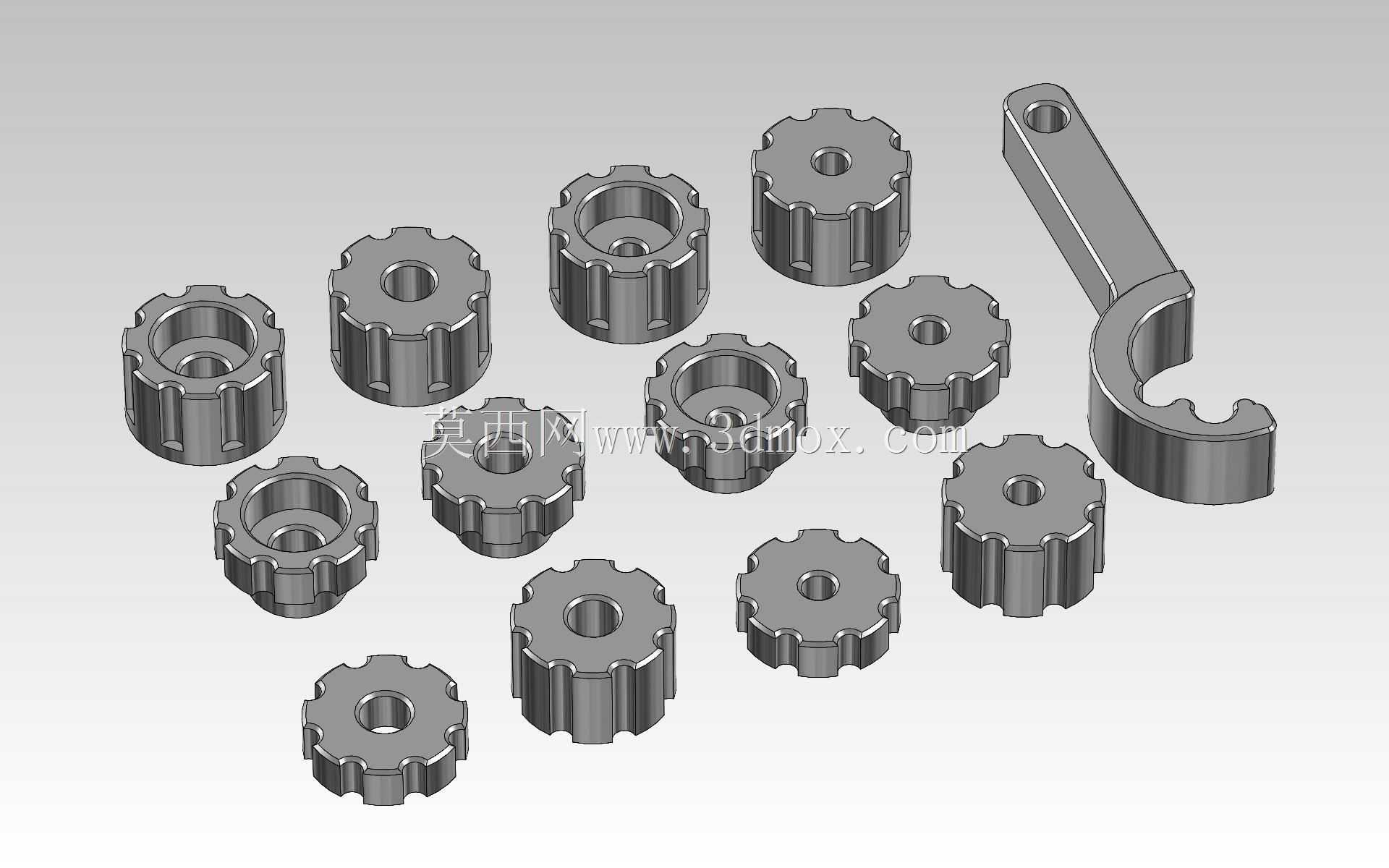

　　即便手上沾有少量切削液、油污，也能可靠传递扭矩，不会出现打滑脱手的情况。旋钮中心的内孔做了台阶式设计，螺纹段深度控制在对应螺纹公称直径的1.2倍，保证足够的啮合长度，避免长期反复调节后出现螺纹滑牙问题，上端的沉孔可容纳螺栓尾端突出部分，保证旋钮顶面平整无凸起，不会勾挂车间内的线缆、抹布等杂物。配套的专用扳手采用钩形结构，卡口尺寸与所有规格旋钮的齿形间隙完全匹配，可适配整套不同直径的旋钮，无需针对每个规格单独配备工具，扳手尾部做了挂孔设计，可直接挂在工位旁的工具挂板上，避免工具遗失。设计过程中针对手指灵活性不足、手部握力有限的操作场景做了专项优化，旋钮的齿高设置为2mm，齿间距根据旋钮直径做等比例调整，即便操作人员佩戴厚劳保手套，

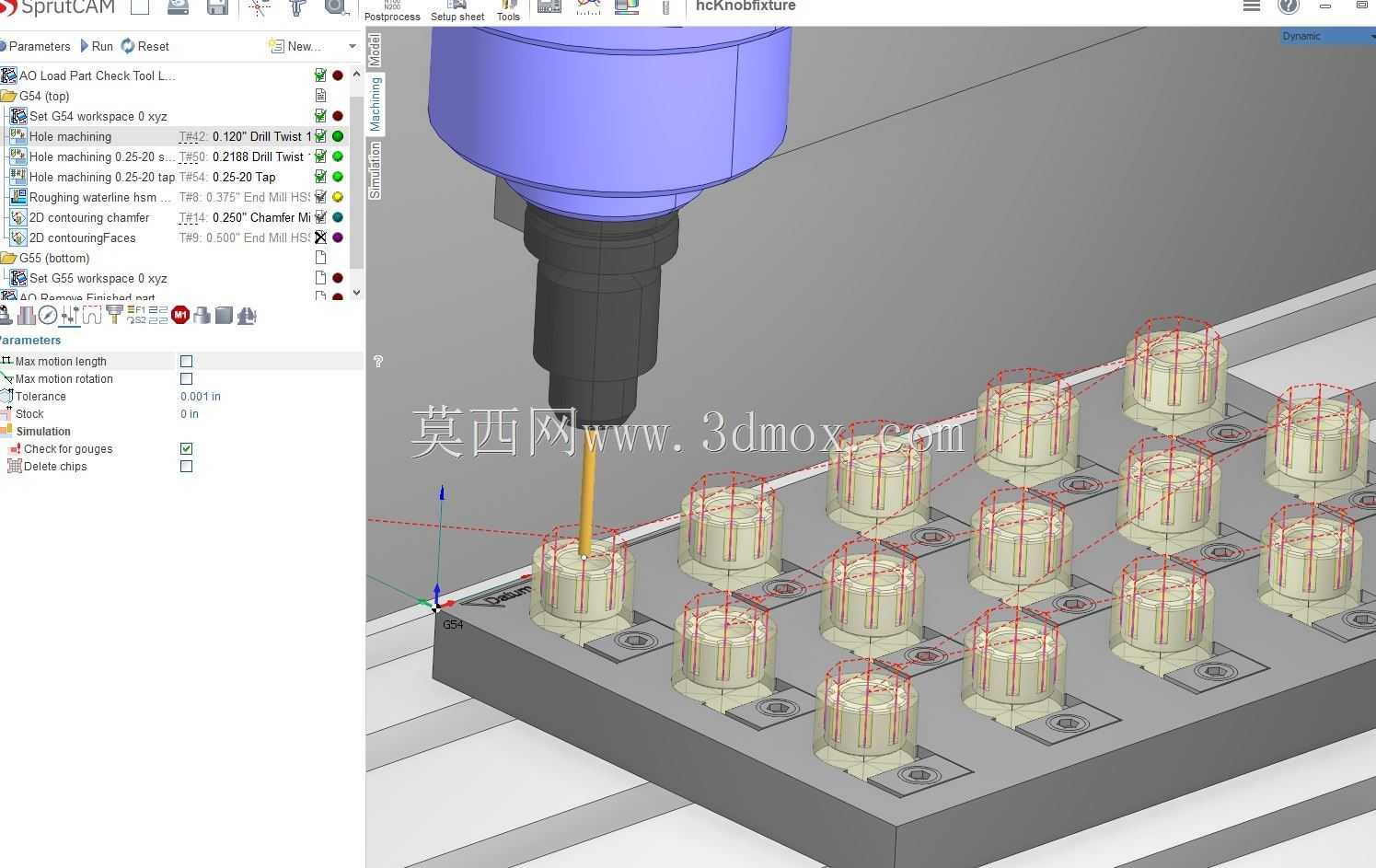

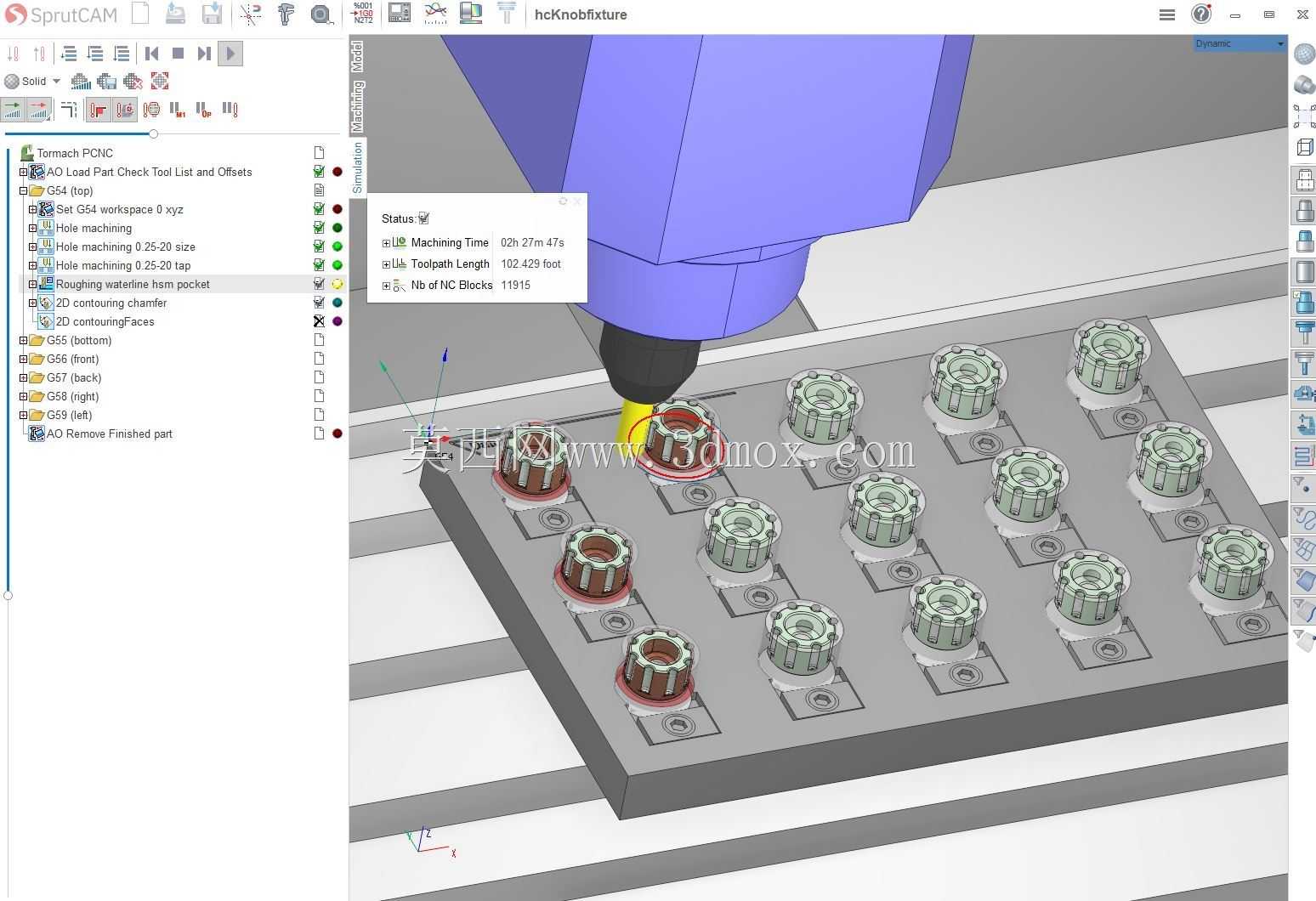

　　也能准确卡入齿槽施力，相比常规滚花旋钮，可传递的最大手动扭矩提升40%以上，在需要频繁调节的工位上，能有效降低操作人员的手部疲劳感。整套零件的结构无复杂异形曲面，常规铣削加工或3D打印均可快速制作，适合车间内部小批量定制加工，也可作为标准件纳入工位器具的通用配件库，统一不同设备的调节件规格，减少备件储备种类。
