带锁止定位结构的T型轨道夹具组件

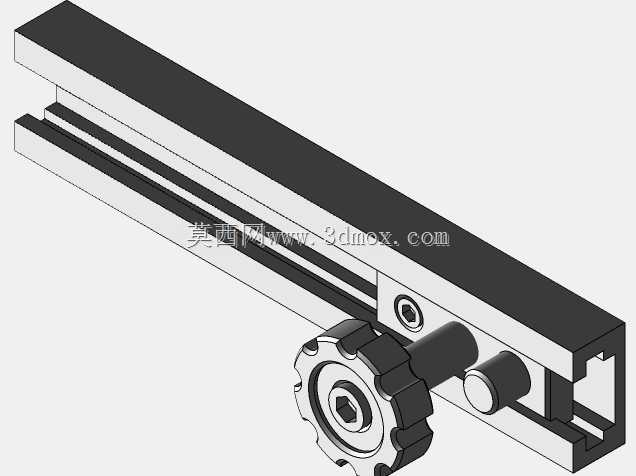

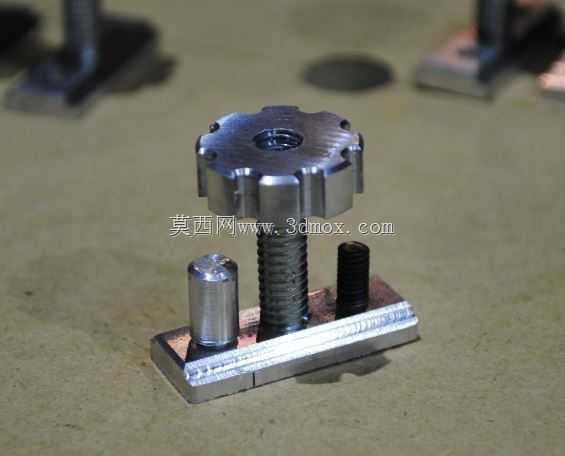

　　这套T型轨道适配的夹具组件，核心解决工业铝型材框架上工装附件快速定位、重复装夹的精度问题，在自动化生产线旁的物料托架、检测工位的工件定位挡块、设备外围的安全防护门快速锁止场景中应用广泛。设计时优先匹配欧标20/30/40系列铝型材的T型槽道轮廓，螺母本体的下沿做了与槽道内壁贴合的斜度导向，装入槽道后不会发生周向转动，滑动时全程保持与槽道的平行度，避免传统方螺母卡滞、歪斜的问题。组件集成了弹性定位销与滚花锁紧旋钮两部分功能，定位销的伸出端做了倒角导向，可直接卡入铝型材槽道内预制的定位孔中，当需要调整夹具位置时，向上提拉滚花旋钮即可压缩内部弹簧抬起定位销，沿槽道滑动到目标位置后松开旋钮，定位销在弹簧力作用下自动卡入对应定位孔，

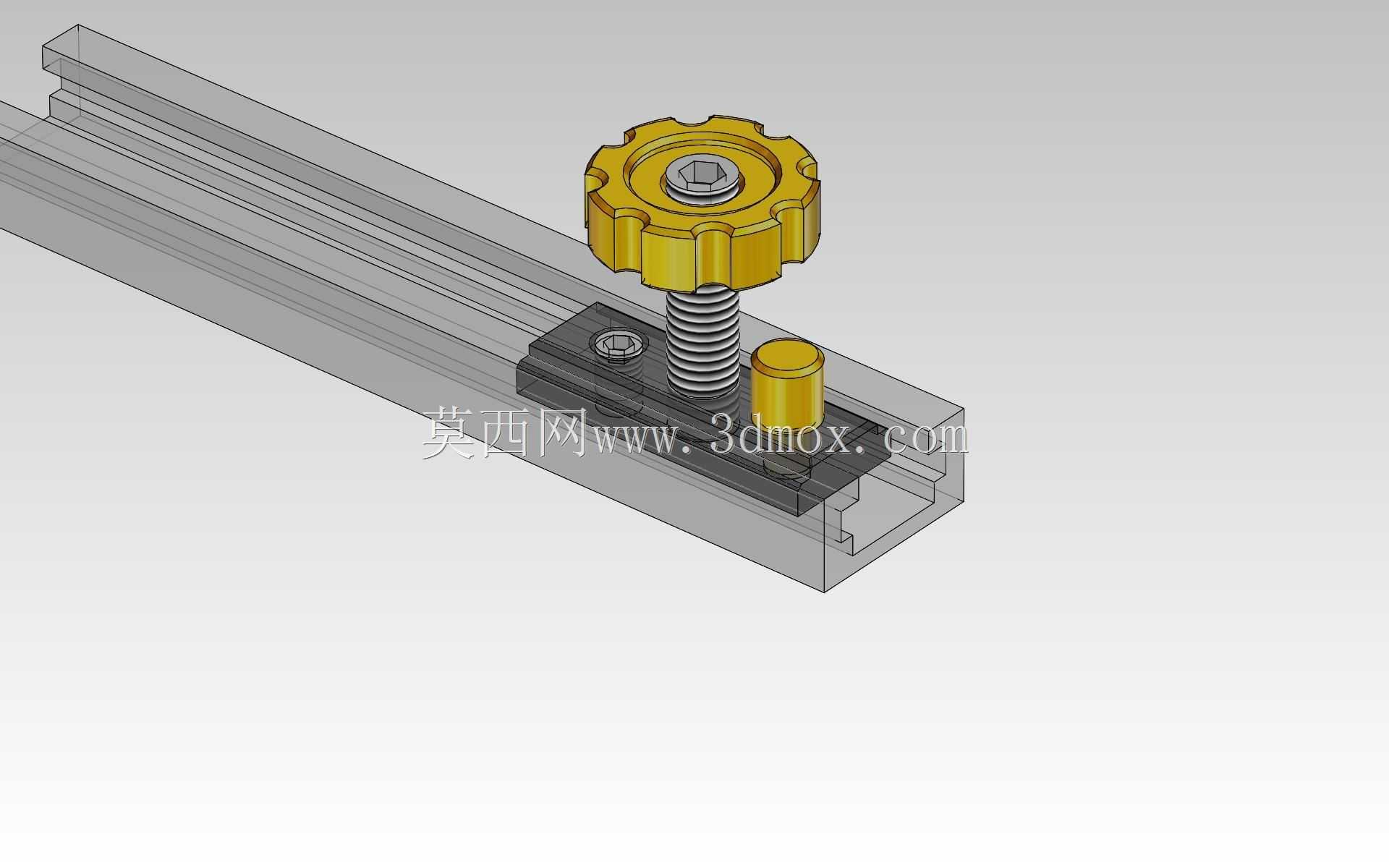

　　此时转动顶部的滚花旋钮，通过螺杆传动下压底部的压块，将整个组件牢牢锁死在铝型材槽道上，无需额外工具即可完成位置调整与固定，单人操作耗时不超过十秒。从安装边界来看，螺母本体的宽度比对应规格铝型材槽道开口窄0.2mm，保证滑动顺畅的同时不会出现过大的配合间隙，锁紧压块的展开宽度略大于槽道开口，锁止时压块完全贴合槽道内侧的支撑面，接触面积比传统T型螺栓大60%以上，长期受侧向力也不会出现压痕变形或滑脱问题。滚花旋钮的外径做了加大设计，表面的防滑齿深度控制在0.8mm，戴劳保手套操作时也能施加足够的锁紧力矩，旋钮中心预留了内六角孔，在需要大锁紧力的重载场景下，可使用内六角扳手追加锁紧力矩，适配不同载荷的使用需求。

　　整套组件的所有运动部件都做了防脱设计，定位销与螺杆之间设置了限位卡簧，即使完全松开旋钮，内部零件也不会散落在型材槽道内，减少设备维护时的零件丢失风险。针对不同规格的铝型材槽道，螺母本体的外形做了对应修型，不需要额外加装过渡垫片即可直接适配对应系列的铝型材，降低选型配套的复杂度。在实际生产线的工装改造场景中，这类组件可替代传统的螺栓螺母搭配定位销的分体式结构，减少零件数量，缩短工装调整的停机时间，尤其适合多品种小批量生产的柔性生产线，可快速切换工位的定位、支撑、夹持附件，无需对铝型材框架做二次钻孔加工，保留框架的重复利用价值。
