带英制螺纹的标准T形螺母结构设计

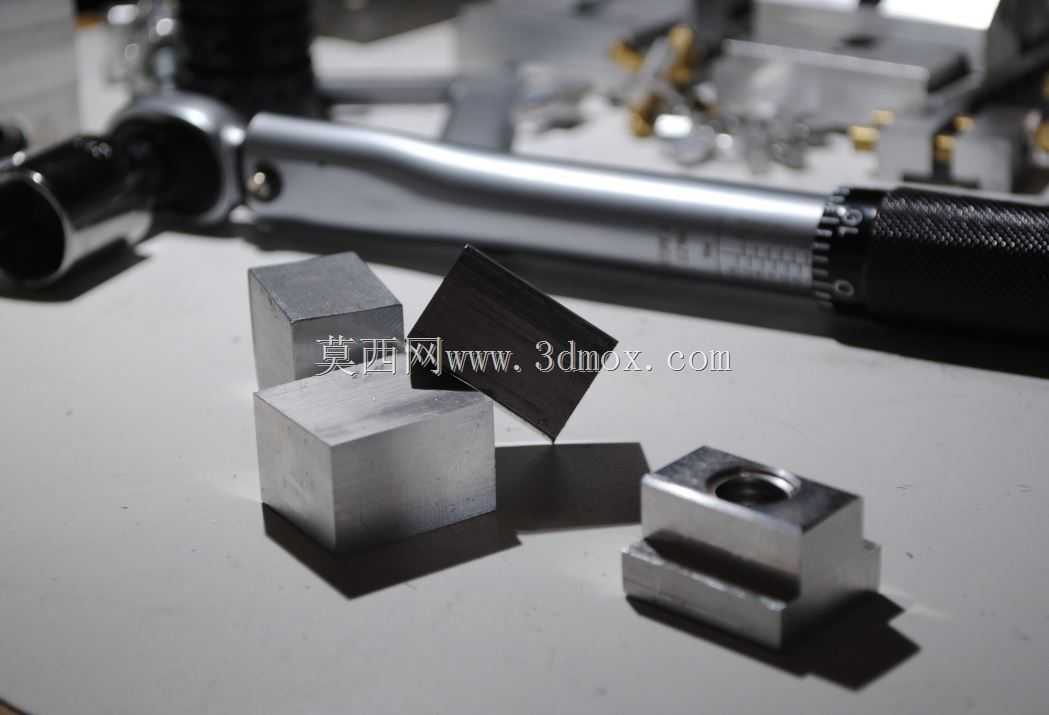

　　在机床滑台、工装夹具、自动化输送线这类需要频繁调整部件位置的设备结构里，T形螺母是配合T型槽使用的核心连接紧固件，日常设备调试、工装换型时，它能顺着T型槽的导向方向滑动到指定锁紧位置，不需要额外在安装基座上加工密集的螺纹孔，就能实现配套部件的位置固定与锁紧，大幅降低安装基座的加工成本，也提升了设备调整的灵活度。这款T形螺母适配5/8规格的标准T型槽，自身加工有1/2x13的英制螺纹，这类螺纹在进口工业设备、美标工装夹具上的应用十分广泛，设计时首先要匹配对应T型槽的截面轮廓，螺母的头部宽度、厚度都要严格贴合T型槽的内部空腔尺寸，保证装入槽内后不会出现周向转动，锁紧时能均匀承受轴向的锁紧拉力，避免局部应力集中导致螺母变形或者槽口损伤。

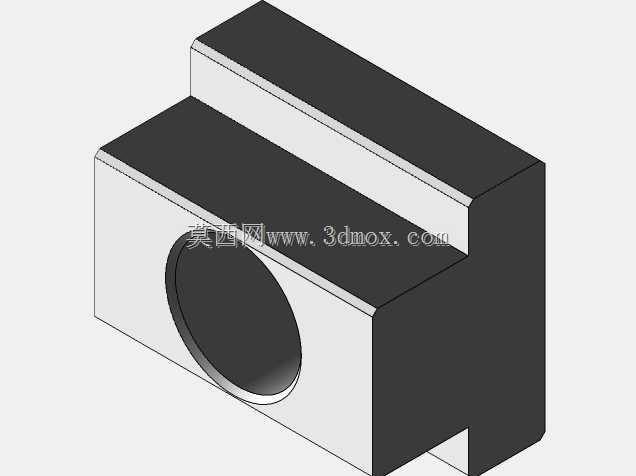

　　从结构细节来看，螺母的T形头部上下端面都做了小尺寸的倒角处理，一方面是装配时能更顺畅地滑入T型槽端口，不会被槽口的锐边卡滞，另一方面也能减少螺母端面和T型槽内壁的接触应力，长期反复滑动锁紧也不会刮伤槽内的安装面。中间的螺纹段采用通牙设计，螺纹的有效旋合长度经过校核，能满足常规机械连接的锁紧力要求，不会因为旋合长度不足出现螺纹滑牙的问题，同时螺纹入口处做了导向倒角，装配配套螺栓时不需要精准对孔，就能快速旋入，提升现场装配的效率。在实际选型使用时，需要注意这款螺母的安装边界，它的头部厚度要小于对应T型槽的槽腔深度，装入后螺母上端面要低于T型槽的上表面，避免滑动时和槽口上方的安装部件发生剐蹭；螺母的整体长度要适配锁紧时的受力需求，

　　在重载冲击的工况下，可以适当增加同槽内布置的T形螺母数量，分散单个螺母的受力，避免连接失效。这类T形螺母和常规的六角螺母不同，它不需要从T型槽的端部穿入，部分开口式的T型槽可以从槽的任意位置装入，在设备后期维护更换配件时，不用拆卸槽上已安装的其他部件，就能完成螺母的更换与加装，这也是它在机床改造、自动化线升级项目中被大量使用的核心原因。设计建模时，要重点保证T形头部的对称度，以及螺纹轴线和螺母安装端面的垂直度，否则锁紧时会出现螺栓偏斜，导致锁紧力不足，长期受振动载荷时容易出现连接松动的问题。
