立式单杆手动快速夹紧工装结构

　　在工装夹具设计领域，手动快速夹紧件是小批量零件加工、装配工位、检具定位场景里应用极广的标准功能部件，这款垂直手柄式单杆夹紧结构，就是针对工位操作空间受限、需要频繁快速装卸工件的场景开发的肘节式夹紧方案。很多一线做治具设计的工程师都有体会，在钻床工位、小型焊接工装、电子组件装配台这类场景里，螺栓压紧的方式效率太低，气动夹紧又受限于气源布置成本，手动肘节夹钳就成了兼顾成本与效率的最优选择，这款结构的核心就是利用连杆机构的死点特性，实现压紧后的自锁，避免加工过程中因为振动导致夹紧松脱，这也是这类夹钳和普通手动压具最核心的设计差异。

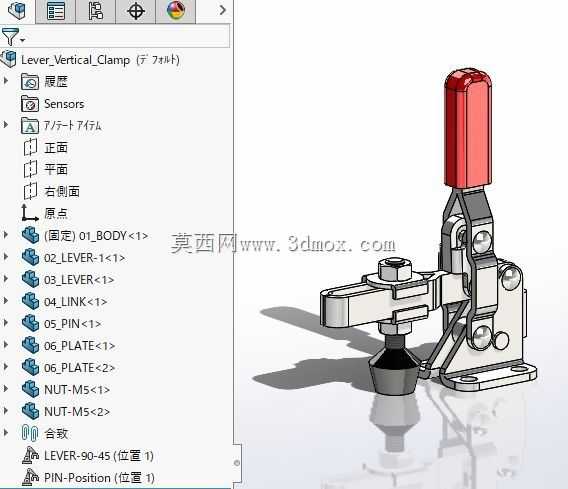

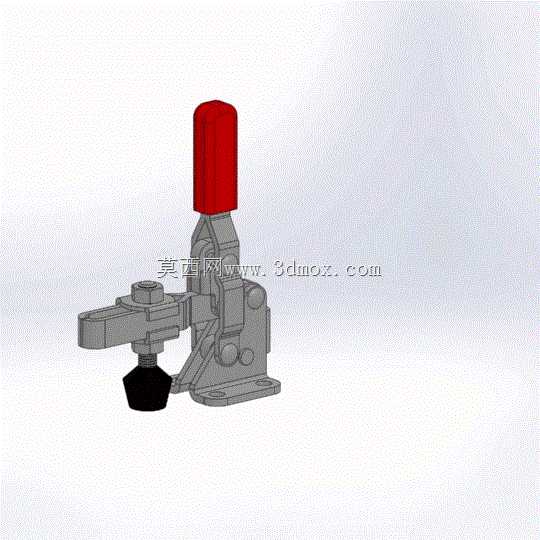

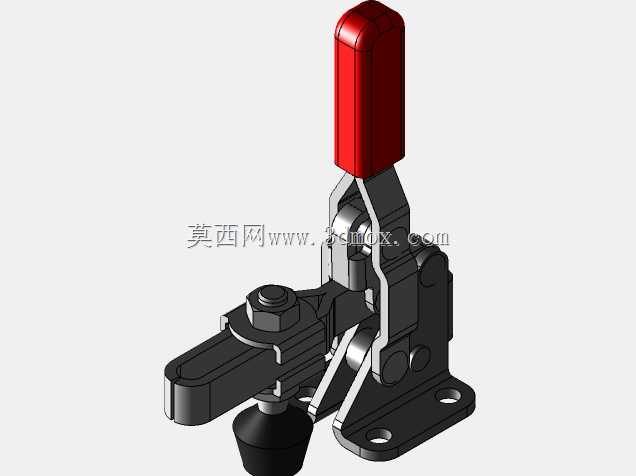

　　从结构组成来看，整个机构以底部安装板作为承载基座，安装板上预留了两个贯通的安装孔，用来通过螺栓将整个夹钳固定在工装基板或者工作台面上，安装孔的间距设计参考了行业通用的同规格夹钳安装尺寸，方便现场替换现有老化的同类型夹钳，不需要重新在工装上打孔调整位置。基座上方通过销轴铰接了驱动手柄、传动连杆以及压臂三个核心运动部件，红色的绝缘操作手柄套在驱动杠杆顶端，既增加了操作时的摩擦力，也能在焊接工位这类有漏电风险的场景下起到基础绝缘防护作用，手柄的垂直布局设计，是考虑到水平手柄夹钳在操作时会占用夹具侧面的操作空间，在多工位密集排布的工装台面上，垂直下压的操作方式不会和相邻工位的夹具、工件产生干涉，操作人员站在工装正前方就可以完成夹紧和松开的动作，动作路径更短，长时间操作的疲劳度更低。

　　压臂的前端设计了可调节的压紧螺杆，螺杆底部搭配橡胶材质的压头，这个设计细节很贴合实际生产需求：不同批次的工件存在厚度公差时，可以通过旋转压紧螺杆调整压头的伸出长度，适配一定范围内的工件厚度差，不需要额外更换压头或者调整夹钳安装位置；橡胶压头则可以避免刚性金属压头直接接触工件表面，在加工有色金属、塑料件或者表面有涂装要求的工件时，不会在工件表面留下压痕，也能在压紧瞬间起到缓冲作用，减少刚性冲击对连杆销轴的磨损。整个连杆机构的运动行程经过匹配设计，手柄抬起至松开位置时，压臂会抬升到足够的高度，留出足够的工件装卸空间，不会出现工件取放时和压臂刮蹭的情况，当手柄下压到锁紧位置时，整个传动连杆刚好越过机构死点，此时哪怕压臂受到工件方向的反向顶力，机构也不会自行松脱，必须由操作人员手动扳动手柄才能解锁，这个自锁特性是保障加工过程安全的核心，尤其是在铣削、钻孔这类有切削振动的加工场景里，可靠的自锁性能避免工件飞出造成安全事故。

　　在实际选型应用时，这类垂直式快速夹钳通常会根据需要的压紧力大小匹配对应规格，这款结构的连杆传动比经过优化，操作人员只需要在手柄上施加很小的下压力，压头端就能产生足够的压紧力，满足大部分轻型加工、装配工序的夹紧需求。设计建模的时候，所有铰接位置的销轴和孔的配合都按照间隙配合设置，预留了合理的活动间隙，避免实际加工后因为零件尺寸公差导致机构卡滞，同时每个铰接位置都设计了对应的限位台阶，防止连杆在运动过程中出现侧向窜动，保证机构运动的一致性。很多新手工程师在设计这类夹紧机构时，容易忽略压头的行程和工件装卸空间的匹配，要么压臂抬起高度不够，工件取放困难，要么压紧行程不足，无法适配公差范围内的工件，这款结构在设计时就把这些现场常见的问题考虑在内，压臂的摆动角度、螺杆的调节长度都做了冗余设计，覆盖大部分常规工装的使用需求。另外整个机构的外露零件都做了圆角处理，没有尖锐的棱角，避免操作人员在快速操作时被划伤，操作手柄的长度也符合人体工程学设计，握持位置的直径大小合适，手掌施力时不会有硌手的感觉。从安装边界来看，整个夹钳在锁紧状态下的整体高度、底座的长宽尺寸都控制得比较紧凑，不会过多占用工装台的安装空间，在一套工装上需要布置多个夹紧点的时候，也能灵活排布位置，不会出现各个夹钳之间的运动干涉。
