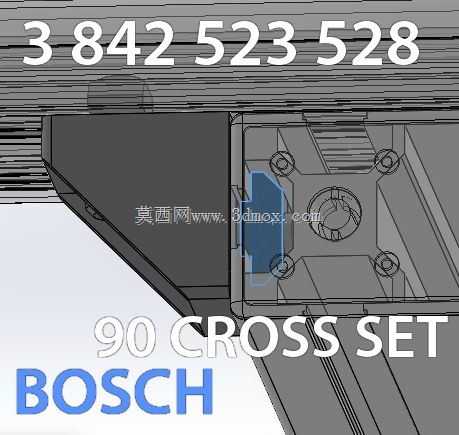

博世90度十字连接安装支架结构

　　在工业装配、自动化生产线搭建以及专用设备改装场景中，十字转向连接类的支架构件一直是实现动力换向、部件正交固定的核心基础零件，这款适配博世90度十字接头的安装支架，正是针对正交布局的部件连接需求开发的结构件。从实际使用场景来看，这类支架常应用在气动管路布局、小型传动组件换向、传感器正交安装工位，以及博世品牌系列工业工具、模块化设备的配套连接环节，能够在狭小的安装空间内完成两个垂直方向部件的刚性固定，避免额外设计转接板带来的空间浪费与装配累积误差。

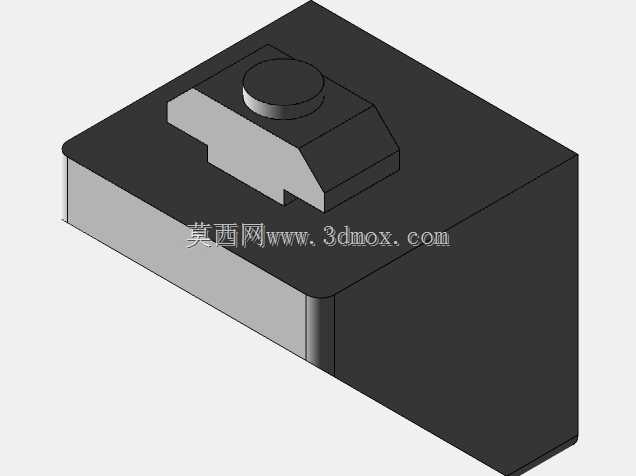

　　从功能特性上看，该支架采用一体化的块状承力结构，主体为带斜向加强的承力基体，顶部设置有凸台式定位安装位，可与对应接头部件快速嵌合定位，侧面预留的通孔结构可实现穿轴固定或者紧固件锁紧，保证连接后两个正交方向的部件不会出现相对窜动。支架的绿色顶面为安装基准面，加工时可作为定位基准贴合设备安装面，保证装配后的平面度要求，避免因基准偏差导致的连接卡滞、传动同轴度超差问题。

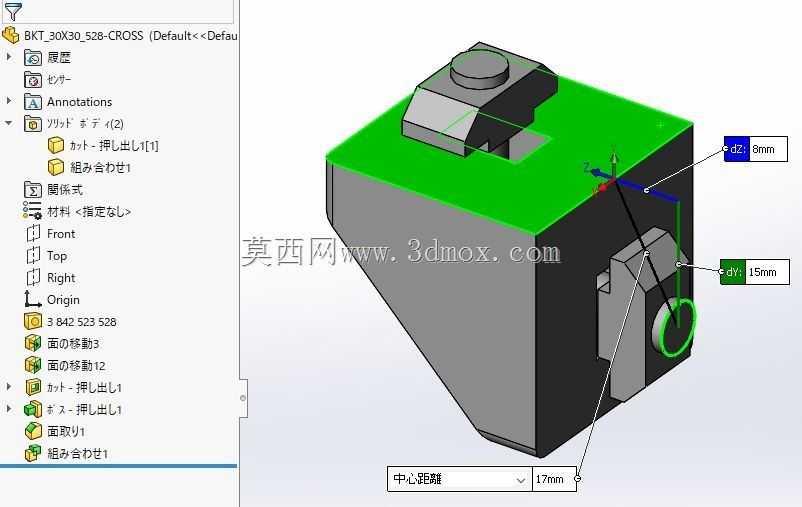

　　设计思路上，这款支架优先考虑了安装空间的紧凑性，整体采用近似方块的轮廓，将多余的非承力部位做斜向切除处理，既减轻了构件自身重量，又能通过斜向的筋体结构提升整体抗扭刚度，避免在承受侧向载荷时出现支架变形。尺寸标注的逻辑完全贴合实际装配需求：侧面安装孔直径为6mm，孔位中心相对于基准面的坐标为0mm、-15mm、-8mm，可直接对应配套接头的安装孔位，无需二次配钻；顶部定位凸台的尺寸为8mm，可嵌入对应接头的定位槽内实现预定位，降低装配时的对位难度；支架上标注的17mm中心距参数，是与相邻部件安装时的核心对位尺寸，装配时可直接以此为依据调整相邻构件的位置，保证整体布局的尺寸精度。

　　在安装边界层面，该支架的整体外轮廓适配30X30规格的安装空间，可直接嵌入标准铝型材框架的对应安装位，也可固定在设备基板的预留安装区域，安装时需保证基准面与安装面完全贴合，紧固件锁紧时需采用对角锁紧的方式，避免支架因受力不均出现翘曲。侧面的安装孔可适配标准M6紧固件或者直径6mm的圆柱销，根据实际承载需求选择紧固方式，若用于传动部件的换向连接，建议加装圆柱销实现抗剪承载，若仅用于静态部件的正交固定，采用普通螺栓锁紧即可满足使用要求。

　　从结构合理性角度分析，这款支架的承力路径设计十分清晰，外部载荷从顶部安装位、侧面连接孔传入后，可通过斜向的加强筋快速分散到整个基体，避免局部应力集中导致的构件断裂，一体化的结构也消除了拼接式支架存在的装配间隙问题，长期使用下不会出现连接松动的情况。对于从事非标设备设计、工装夹具开发的工程师而言，这类标准化的正交连接支架可直接调用到对应布局的设计方案中，省去自行设计转接结构的时间，同时成熟的尺寸参数也能降低后续装配调试的出错概率，尤其在涉及博世系列标准部件的配套设计中，可直接匹配对应接头的安装尺寸，大幅缩短设计与加工周期。
