M16规格太阳扣件支撑调节结构

　　做设备机架、光伏支架、仓储货架的结构设计时，经常会遇到底部支撑调平、构件节点连接的需求，这类带长螺杆的盘式太阳扣件，就是针对这类场景开发的通用连接调节构件。很多刚入行的结构工程师做调平支撑设计时，容易忽略安装边界的干涉问题，要么把底座盘直径选小了导致支撑面压溃，要么把螺杆长度留短了没法覆盖现场地面的高度差，这个构件的尺寸参数刚好覆盖了多数轻型设备的调平需求。

　　从实际使用场景来看，这类构件最常应用在中小型自动化设备机架底部、光伏支架的节点连接、仓储轻型货架的底部调平，还有部分工装夹具的支撑定位环节。区别于普通的六角头调节脚，这个扣件的底座盘做了外翻的宽边设计，直径达到70mm，和地面或者支撑型材的接触面积更大，单位面积的压应力更小，哪怕是铺了环氧地坪的车间地面，也不会因为设备长期承重出现地坪凹陷的问题，要是用在铝型材机架的底部，宽边底座也能避开型材端面的安装槽，不会出现支撑面悬空的情况。

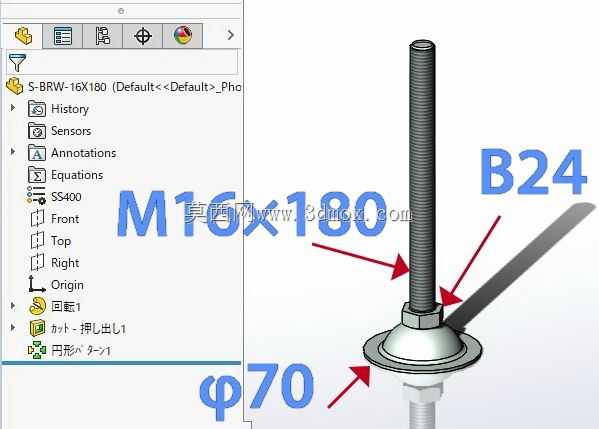

　　螺杆部分采用M16的标准粗牙螺纹，总有效长度180mm，螺纹段的长度足够覆盖0-150mm左右的高度调节范围，现场安装的时候，不用提前精准测算地面的高度误差，哪怕地面平整度偏差达到100mm，也能通过旋转螺杆调整到设备需要的水平高度，调整到位之后配合六角螺母锁紧，就能避免设备运行过程中因为振动出现螺杆松动移位的问题。底座和螺杆的衔接位置做了球面活动结构，不是刚性固定的，这一点设计在实际安装的时候非常实用，要是地面存在一定的倾斜角度，底座可以自动贴合地面，不会出现只有螺杆底端单点接触地面的情况，支撑稳定性比刚性焊接的调节脚好很多。

　　做三维建模的时候，这个构件的细节还原要注意几个关键点：首先是螺纹部分的建模，不用做全细节的真实螺纹，用装饰螺纹线配合纹理贴图就能满足装配需求，要是做全细节螺纹会导致整个装配体的文件过大，影响工程图导出和装配体的运行流畅度；然后是底座的球面活动间隙，要预留0.2-0.3mm的活动间隙，不能把底座和螺杆做成完全约束的刚性连接，不然装配的时候没法模拟实际的角度自适应效果；还有底座盘的边缘做了小圆弧过渡，没有尖锐的棱角，一方面是避免安装的时候划伤操作人员，另一方面也能减少应力集中，长期承重的时候不会出现盘边开裂的问题。

　　从安装边界来看，这个扣件安装的时候需要预留的最小操作空间是：底座直径70mm，所以安装位置的支撑面最小直径不能小于75mm，要留出5mm的周边余量，避免底座和周边的构件出现干涉；螺杆部分因为要配合扳手拧动螺母锁紧，螺杆周边要留出至少24mm的操作空间，刚好对应B24的扳手空间尺寸，不管是用开口扳手还是套筒扳手，都有足够的操作空间，不会出现扳手卡滞的问题。要是用在铝型材机架上，安装的时候只需要在型材的端面加工一个直径17mm的过孔，把螺杆穿过去之后上下用螺母锁紧就行，不用做复杂的铣削加工，安装效率比定制的支撑脚高很多，而且标准件的采购成本也更低，后期维护更换的时候也不用专门开模定制，直接采购标准件就能替换。

　　很多工程师做选型的时候容易混淆这类太阳扣件和普通脚轮、固定支撑脚的区别，这类扣件本身没有滚动结构，是纯静态的支撑调节构件，承重能力按照SS400材料的强度来算，单颗的静态承重可以达到1.2吨左右，完全能满足中小型自动化设备、轻型货架、光伏支架的承重需求，不用额外做加强结构。要是应用在有防腐需求的场景，也可以在这个基础模型上修改表面处理参数，改成镀锌或者达克罗表面处理的版本，模型的核心尺寸不用改动，只需要调整外观材质就行，能大幅减少重复建模的工作量。
