TAKIGEN磁吸式门扣组件结构设计

　　这款磁吸式门扣组件多用于工业设备舱门、小型机柜侧门、检测仪器防护门的快速开合定位场景，在需要频繁启闭、且对开合操作便捷性有要求的工位上，相比传统旋转式锁扣、卡扣式门栓，它的操作动作更少，不需要额外旋转或按压解锁，只需要施加超过磁吸力的拉力即可开启，关闭时依靠磁体吸力自动吸合对位，能大幅减少操作人员开关防护门的动作耗时，尤其适合半自动化生产线旁需要频繁开启取放工件、清理内部废料的设备防护结构使用。

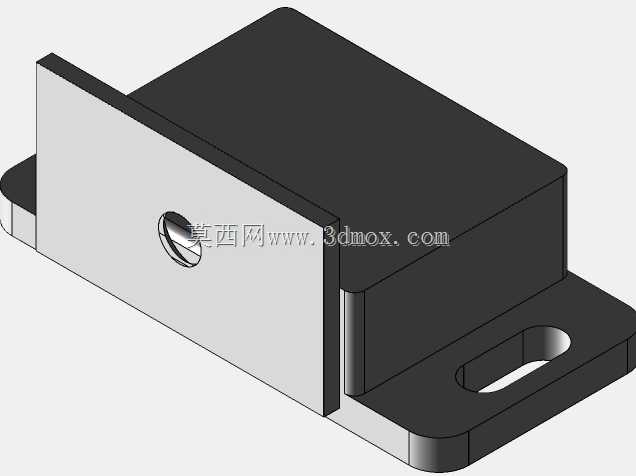

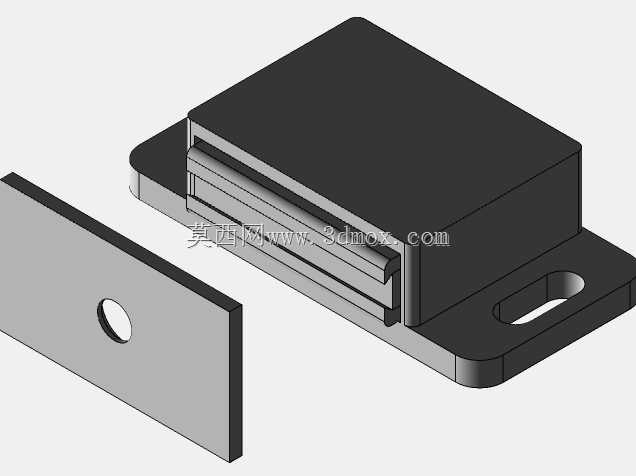

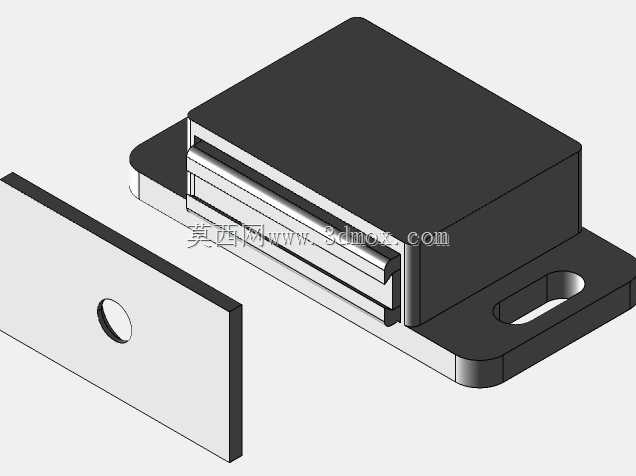

　　从结构组成来看，组件分为固定在门框侧的磁吸主体、固定在活动门侧的吸附挡板两个核心部分，磁吸主体外壳采用硬质工程材质包裹内部永磁体，底部带长圆形安装腰孔，安装时可以根据实际门体与门框的装配间隙，沿腰孔长度方向调整安装位置，补偿钣金焊接、型材拼接带来的位置误差，避免出现门体关闭后磁吸对位偏差、吸力不足的问题。后侧的立式安装板带单圆形安装孔，可适配垂直面的安装场景，不管是铝型材框架的平面安装，还是钣金折弯后的立面固定，都能通过对应的安装孔位完成固定，不需要额外加工转接支架。

　　设计过程中优先考虑了安装容错性，底部腰孔的长度预留了8mm的调整余量，安装孔的孔径适配常用的M5、M6规格紧固件，不需要现场扩孔就能直接装配。磁吸面与吸附挡板的贴合面做了平面度公差控制，保证关闭状态下两个面能完全贴合，最大化磁体的有效吸附面积，避免因贴合间隙过大导致吸力衰减，出现门体意外松脱的情况。吸附挡板采用导磁材质冲压成型，边缘做了圆角处理，关闭过程中即使存在小幅对位偏差，也能顺着圆角滑入磁吸对位位置，不会出现硬碰撞导致的漆面刮擦或者结构变形。

　　从安装边界来看，磁吸主体的整体外形方正，突出安装面的高度控制在25mm以内，不会在门体内侧占用过多的内部空间，对于内部布置有线路、气管的小型机柜来说，不会和内部走线产生干涉。立式安装板的高度与主体外壳高度齐平，安装后整体结构没有突出的尖锐边角，不会在操作人员开关门时造成剐蹭风险。磁体的吸力经过匹配设计，正常关闭状态下能承受设备运行产生的常规振动，不会因为设备自身振动导致门体自行弹开，同时开启时需要的拉力控制在15N以内，操作人员单手就能轻松拉开，不需要施加过大的作用力，兼顾了闭合可靠性和操作便捷性。

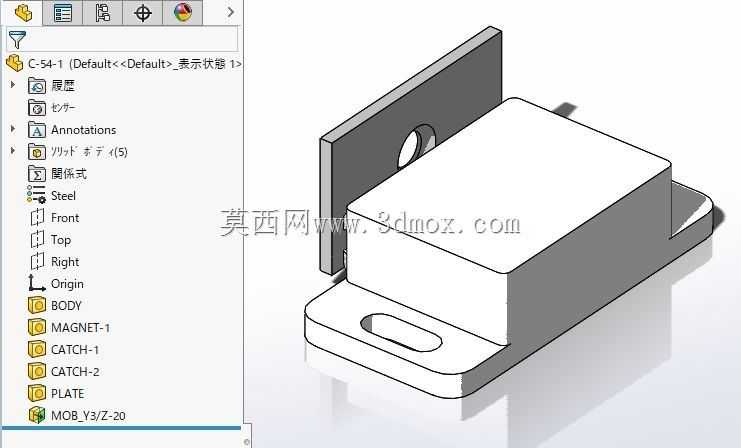

　　在实际选型应用中，这类门扣适合用在没有严格密封要求、不需要锁紧防误开的防护门结构上，如果是有安全联锁要求的设备舱门，还需要额外搭配安全开关使用，这款门扣本身只承担快速闭合定位的作用。建模过程中对各个零件的装配间隙做了预留，活动部件之间的单边间隙控制在0.2mm，既不会因为间隙过大出现晃动，也不会因为加工误差导致装配卡滞。所有安装孔的位置都做了沉头设计，紧固件安装后头部不会突出安装面，保证安装面的平整性，避免突出的螺丝头刮擦门体或者线缆。
