十位端子防水接线盒结构设计方案

　　在低压电气布线、户外设备电控、小型工控装置的线路接驳场景里，这类带集成端子排的密封接线盒是非常常用的线路转接部件，很多现场布线的施工人员和设备结构设计人员在做电控部分选型时，都会优先考虑这类集成度高、防护性能到位的一体式接线结构，省去单独采购端子、固定端子、做盒内绝缘的繁琐工序。从实际使用场景来看，这类接线盒可以直接用在户外小型传感器的接线转接、厂区分布式IO模块的线路分接、小型机电设备的外部接线端子集成，甚至是户外照明线路的驳接防护上，因为盒体本身做了全周的密封结构，配合螺丝锁紧的盒盖，可以在多尘、有溅水的工况下稳定保护内部的接线端子，避免线路裸露造成的短路、锈蚀、接触不良问题。

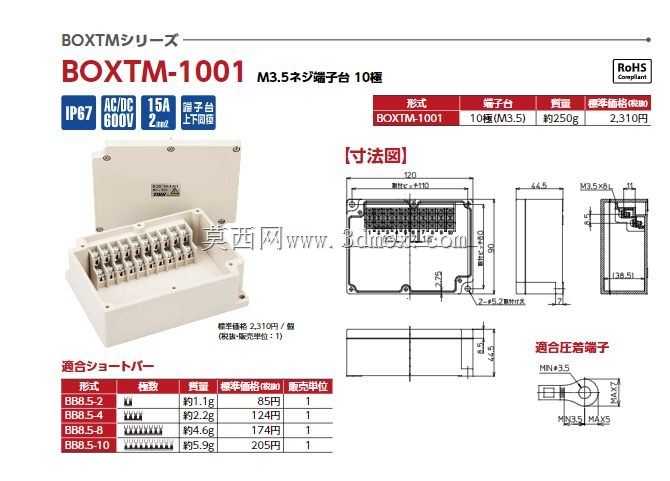

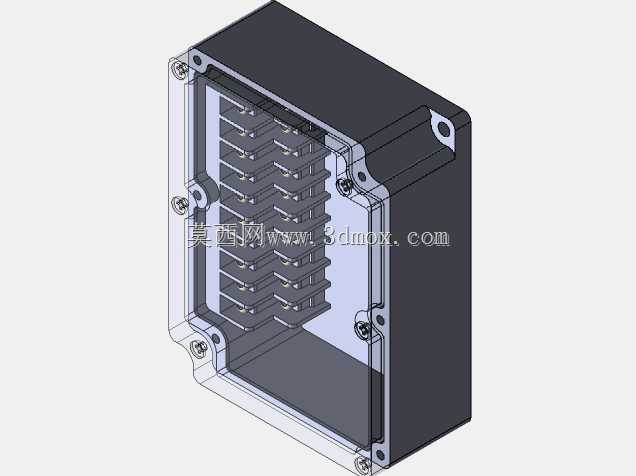

　　从结构设计的角度拆解这个产品，首先是盒体的安装边界，四个角位做了内嵌式的安装固定孔，安装孔位做了沉台设计，固定螺丝锁紧之后，螺丝头部不会突出盒体的外表面，既不会额外占用安装空间，也能避免螺丝头部长期暴露在环境中出现锈蚀，同时四个安装孔的位置都在盒体密封胶圈的外侧，就算安装孔位有渗水，也不会进入到盒体的内腔，这个细节是很多廉价接线盒容易忽略的设计点。盒体的内腔里，端子排是直接和盒体做了一体式的定位结构，不需要额外用螺丝固定端子排，十组接线端子沿着盒体的长度方向等距排布，每组端子都对应独立的接线位，相邻端子之间做了绝缘隔筋，避免接线时铜线丝外露造成的极间短路，每个接线位的螺丝锁紧结构都预留了足够的螺丝刀操作空间，就算盒内空间紧凑，施工人员用普通的十字螺丝刀也能顺利完成接线锁紧，不需要特殊的工具。

　　盒盖和盒体的配合面做了整圈的密封槽，密封槽的宽度和深度是按照常规的橡胶密封条压缩量设计的，盒盖锁紧之后，密封条的压缩量控制在合理区间，既不会因为压缩量过大造成密封条永久变形失去密封性能，也不会因为压缩量不足出现缝隙导致防护失效。盒体的侧壁预留了标准的线缆格兰头安装位，用户可以根据实际进出线的数量和线径，自行开孔安装防水格兰头，不需要额外做结构修改，侧壁的厚度也足够支撑格兰头的锁紧力，不会因为拧格兰头的时候造成盒壁开裂变形。

　　从实际选型的角度来说，这类集成端子的接线盒相比空盒加单独端子的方案，整体的体积控制得更紧凑，因为端子排的定位是和盒体结构同步设计的，不会出现空盒内部空间浪费、端子固定不稳的问题，同时盒体采用的是耐候性的工程塑料材质，在户外紫外线照射、高低温变化的工况下，不会轻易出现脆裂、变色的问题，内部的导电端子采用的是铜质镀镍的结构，导电性能稳定，也不容易氧化生锈，长期使用的接触电阻保持稳定，不会因为端子氧化造成线路发热的问题。

　　在做设备结构设计的时候，如果需要把这类接线盒集成到设备本体上，只需要按照四个安装孔的孔位在设备安装板上开对应的固定孔，就可以直接完成安装，不需要额外做安装支架，盒体的外轮廓没有突出的棱角，就算是在人员容易触碰的位置安装，也不会造成磕碰划伤。另外盒体的透明上盖设计，可以让运维人员不用打开盒盖，就直接观察到内部端子的接线状态、有没有出现积灰、线头脱落的问题，日常巡检的效率会高很多，不需要逐个开盖检查，减少运维的工作量。

　　很多现场施工的场景里，之前用的是分开的端子排加普通防护盒，经常出现端子在盒内移位、接线拉扯之后端子松动、密封不严进水的问题，这种一体式设计的接线盒，从结构根源上避免了这些问题，端子的定位是和盒体一体成型的，不管接线的时候怎么拉扯线缆，端子排都不会出现移位，接线的稳定性更有保障。同时盒体的壁厚设计是均匀的，在做注塑生产的时候不容易出现缩痕、变形的问题，成品的尺寸一致性好，盒盖和盒体的配合间隙均匀，密封性能的批次稳定性更高。

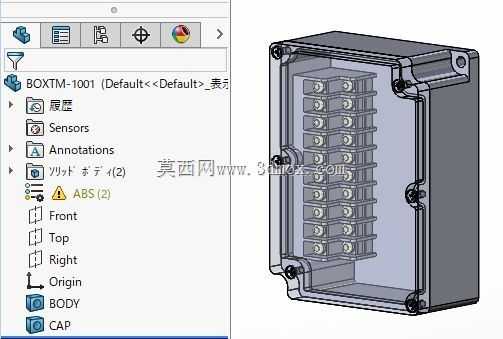

　　在做三维建模的时候，这个结构的建模重点是密封槽的尺寸公差、端子排和盒体的定位配合、安装孔的沉台深度控制，还有盒盖锁紧螺丝的柱位强度，这些位置如果尺寸设计不合理，很容易出现装配干涉、锁螺丝的时候柱位开裂、密封失效的问题。建模的时候需要提前考虑密封条的压缩量，预留足够的密封变形空间，同时端子之间的绝缘隔筋高度要足够，避免不同极之间的爬电距离不足，满足低压电气的安全规范要求。
