MISUMI标准EBHZ30型导辊结构设计

　　在自动化输送线、精密直线运动机构、物料导向工位中，导辊是承担物料侧向限位、运动方向引导、滚动摩擦替代滑动摩擦的核心基础零件，这款EBHZ30规格的导辊，适配米思米标准安装尺寸，在30mm外径的规格段里，覆盖了多数轻载导向场景的使用需求。从实际工况适配来看，这类导辊常被用在皮带输送机的侧边防偏结构、小型移栽机构的物料导向位、工装板输送线的侧向定位段，也可作为小型滑动门、抽屉类结构的承重滚动件，相比普通不带轴承的塑料滚轮，内置轴承的结构能将滚动摩擦系数控制在极低区间，长期往复运行不会出现卡滞、磨损过快的问题。

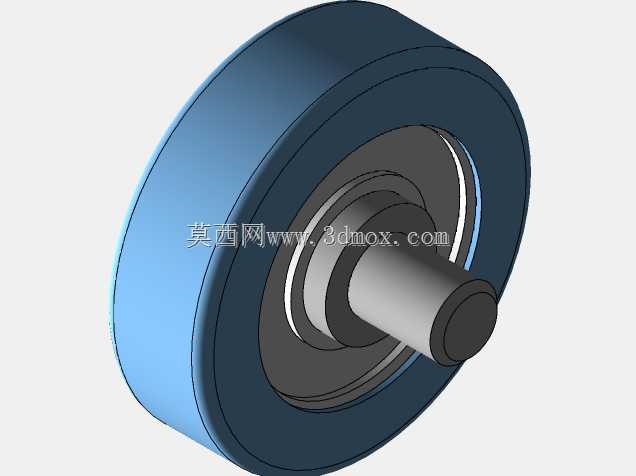

　　设计层面，这款导辊采用外圈包覆式结构，外层为高耐磨工程材质，接触物料或导向面时不会刮伤工件表面，内层嵌套标准深沟球轴承，轴承内孔适配M6规格的安装轴，安装时轴端锁紧后，外圈可独立顺畅转动，不会随安装轴同步旋转。整体厚度控制在18mm，安装时预留的轴向空间仅需20mm即可完成布置，不会占用过多机构内部空间，对于排布紧凑的自动化设备来说，这类小尺寸导辊的空间适配性优势非常明显。

　　从结构细节来看，导辊外圈的圆弧过渡设计，避免了边缘锐边接触导向面造成的局部应力集中，即使安装时存在小幅的角度偏差，圆弧面也能自适应接触，不会出现硬接触卡滞的问题。轴承与外圈的配合采用过盈压装工艺，压装后外圈与轴承外圈完全贴合，转动时不会出现相对滑动，长期运行也不会出现外圈松脱、窜动的问题。轴承两侧自带密封结构，可阻挡工况中的粉尘、细小碎屑进入轴承滚道，在普通车间环境下无需额外加装密封结构即可长期稳定运行。

　　实际选型应用时，需要注意安装轴的同轴度控制，若安装轴倾斜角度超过2°，会导致导辊单侧受力过大，加剧轴承磨损，缩短使用寿命。单只导辊的额定径向载荷适配轻载工况，单点位承重不超过10kg时可长期稳定运行，若需要承载更大重量，可通过并排布置多只导辊的方式分散载荷。安装时轴端采用双螺母锁紧或者轴用挡圈限位即可，无需额外设计复杂的固定结构，安装维护非常便捷，损坏后可直接替换同规格标准件，无需重新加工定制，能大幅降低设备的维护成本与停机时间。

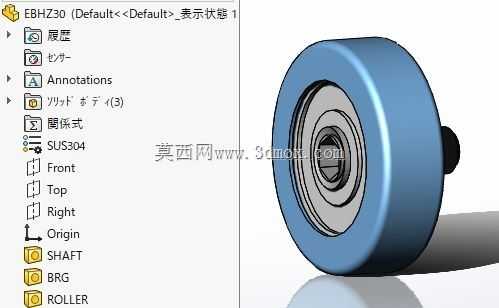

　　在三维建模过程中，这款导辊的结构拆分清晰，分为外圈滚轮体、内置轴承两个核心部分，建模时先完成轴承的标准件建模，再以外圈配合面为基准构建滚轮的外轮廓，保证配合面的尺寸公差符合压装要求，外圆面的圆柱度控制在合理公差范围内，避免转动时出现径向跳动。滚轮的端面做了倒角处理，既去除了加工锐边，也能在安装时起到导向作用，方便压装轴承时快速对位。整体结构没有复杂的异形曲面，常规的车削加工即可完成外圈制作，加工工艺性好，适合批量生产，成本控制优势明显。

　　对比同规格的其他导向件，这款导辊的综合适配性更强，既可以作为导向件使用，也可作为小型轻载场景的承重滚轮使用，一物多用能减少设计时的零件种类，降低BOM表的零件管理成本。在一些需要低噪音运行的场景，比如实验室自动化设备、办公类自动化机具中，工程材质的外圈相比金属滚轮运行噪音更低，不会产生金属碰撞的异响，能满足低噪音工况的使用要求。
