锅炉配套给水邦巴泵结构设计

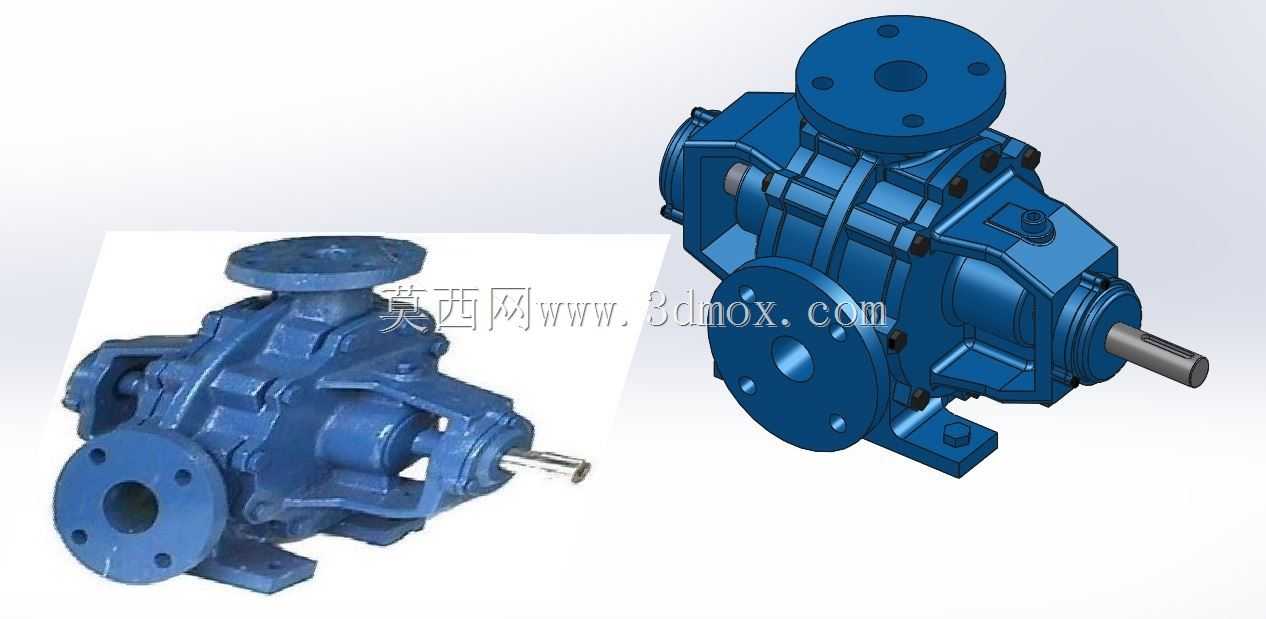

　　这款邦巴泵属于卧式多级离心泵结构，主要面向工业锅炉给水场景设计，在中小型蒸汽锅炉、热水锅炉的水循环系统中承担核心给水输送功能，也可适配高层楼宇供水、工业循环水增压等对扬程有一定要求的流体输送工况。从实际应用场景来看，锅炉运行过程中需要持续将软化水加压送入锅炉腔体，克服锅炉内部蒸汽压力与管路沿程阻力，保证锅炉水位稳定在安全运行区间，这款泵的多级叶轮结构刚好匹配这类中高扬程、流量稳定的输送需求，相比单级离心泵，它能在较小的占地空间内实现更高的输出压力，适配0.5-4t/h蒸发量的常见工业锅炉配套需求。

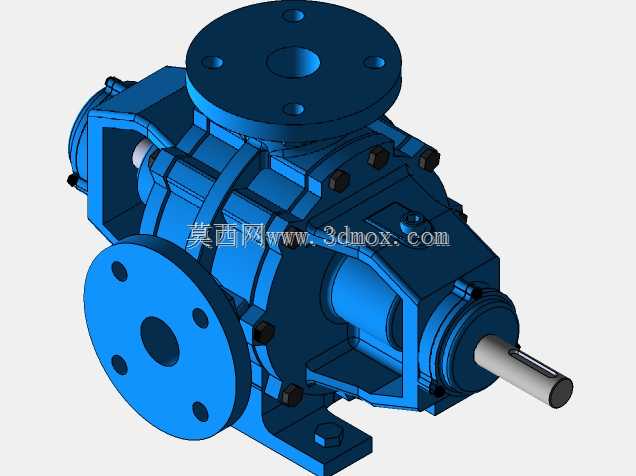

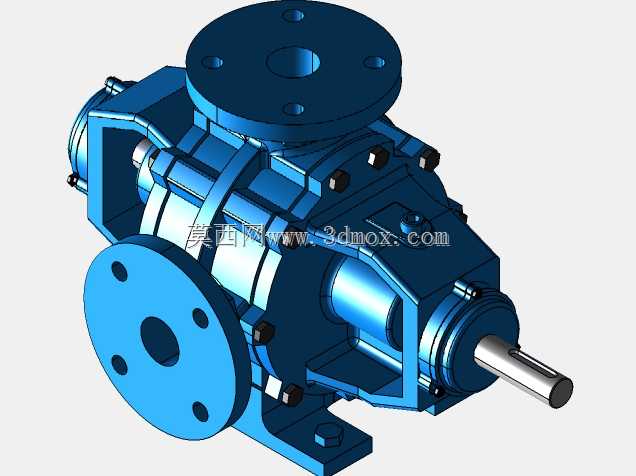

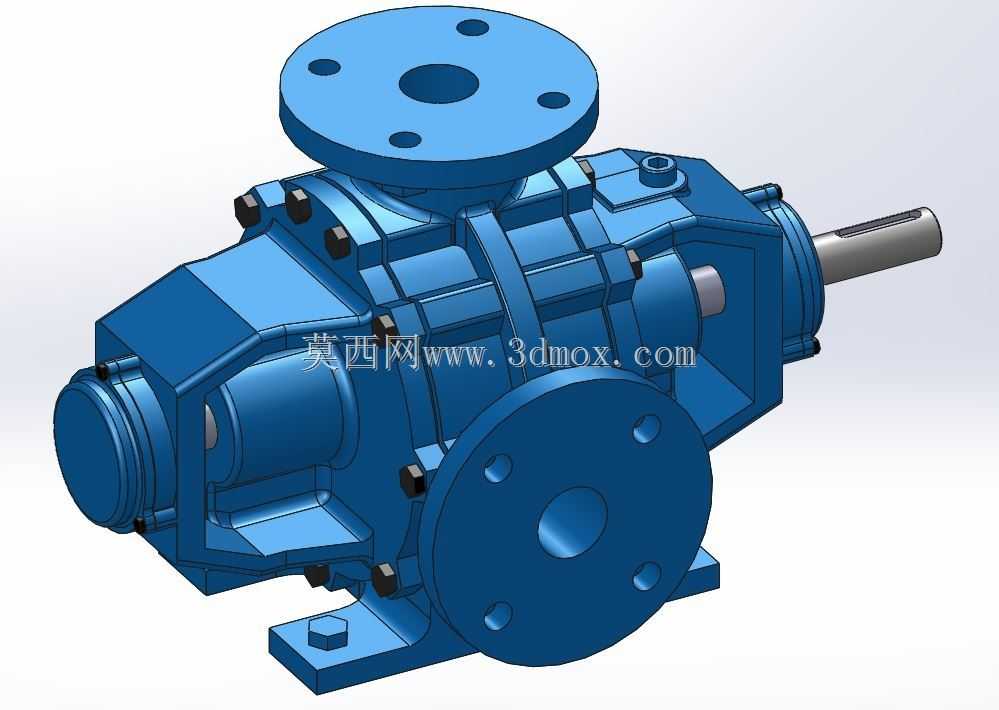

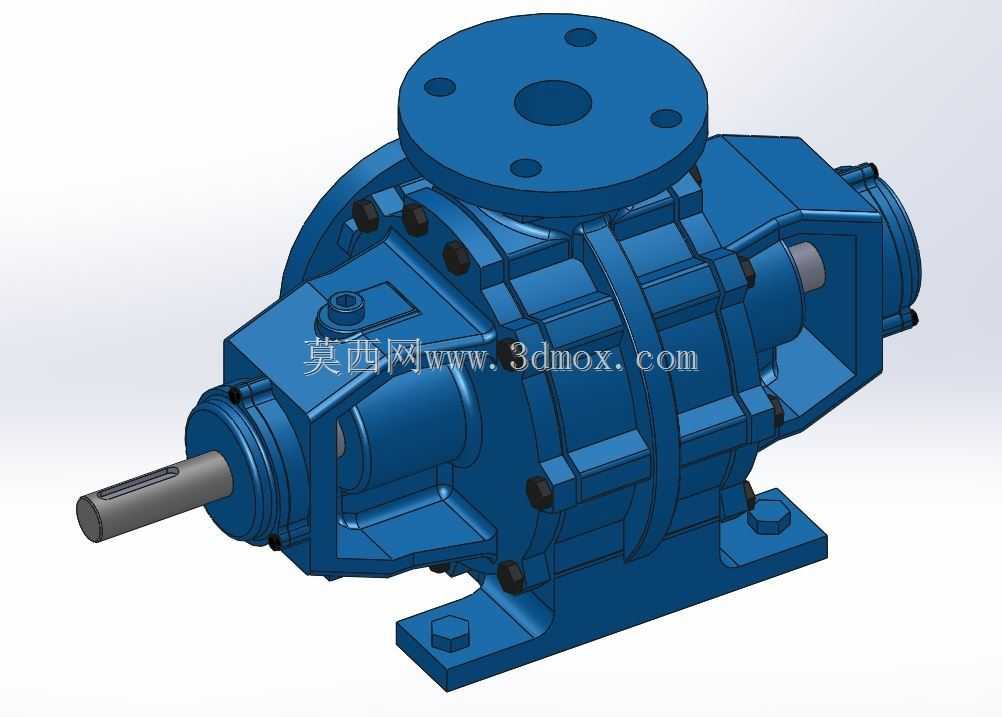

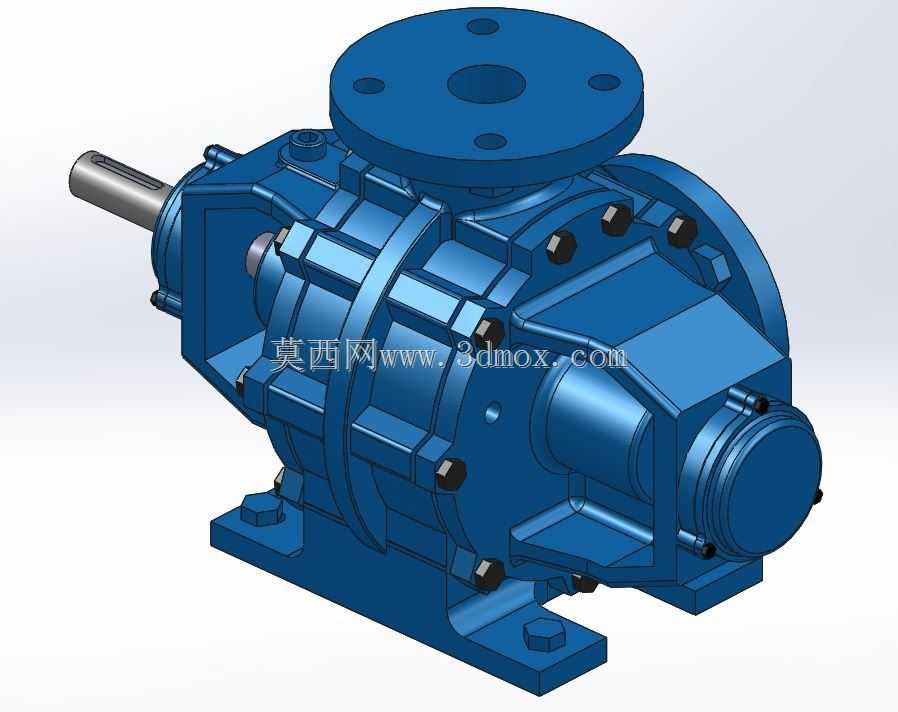

　　从功能特性上看，该泵采用分段式泵体结构，各级叶轮通过同一根主轴串联布置，流体从进水法兰进入后依次经过每一级叶轮增压，最终从顶部出水法兰输出，各级泵段之间通过止口定位、螺栓紧固，密封面采用纸垫加密封胶的静密封结构，旋转轴端采用填料密封或者机械密封可选结构，能有效避免输送过程中的流体泄漏。泵体底部设置一体化安装脚座，与泵体铸造成型，安装时直接通过螺栓固定在混凝土基础或者钢制机架上，不需要额外制作复杂的安装支架，能大幅降低现场安装的工作量。进出水法兰均采用标准圆形法兰结构，法兰螺栓孔分布、法兰密封面尺寸符合通用管路法兰标准，能直接和同通径的工业水管路对接，不需要额外制作转换接头。

　　设计思路上，这款泵优先考虑了运行稳定性与维护便捷性，叶轮采用闭式叶轮结构，叶片为后弯式设计，能在输送清水类低粘度流体时保持较高的水力效率，同时降低叶轮运行过程中的轴向力，剩余轴向力通过末级叶轮后的平衡孔结构平衡，减少轴承承受的轴向载荷，延长轴承的使用寿命。泵轴采用阶梯轴结构，各级叶轮、轴套、轴承内圈通过轴肩与锁紧螺母实现轴向定位，周向通过平键传递扭矩，拆解维护时只需要拆开泵段连接螺栓，就能依次取出各级叶轮、轴套等易损件，不需要整体拆卸泵体与管路的连接法兰，大幅缩短现场维护的停机时间。轴承采用两端支撑结构，驱动端与非驱动端均采用深沟球轴承，轴承座内预留润滑脂填充空间，运行过程中只需要定期补充润滑脂就能保证轴承的良好润滑，适配长期连续运行的工业场景需求。

　　从安装边界尺寸来看，该泵的进水口位于泵体侧端正下方位置，出水口位于泵体顶部中心位置，进出水法兰通径为DN50，适配常规2寸工业水管路对接；泵体整体长度约520mm，宽度方向含安装脚座的尺寸约280mm，主轴中心高度距离安装底面为160mm，安装脚座上的固定螺栓孔间距为320mm，横向孔间距为180mm，适配M16规格的地脚螺栓固定。驱动端轴伸直径为28mm，键槽宽度为8mm，能直接通过联轴器与Y系列三相异步电机连接，配套电机功率通常为3-7.5kW，根据实际需要的扬程与流量参数选择对应极数的电机即可。现场安装时需要注意在泵与电机之间预留足够的联轴器调整空间，保证两轴的同轴度误差控制在0.1mm以内，避免运行过程中出现振动过大、轴承过早损坏的问题。

　　在实际选型应用中，这款泵的适用介质为温度不超过105℃的清水或者物理化学性质与水类似的无腐蚀性流体，不能用于输送含固体颗粒的污水、含纤维的流体或者高粘度油类介质，否则会造成叶轮流道堵塞、密封件快速磨损的问题。泵的进口管路需要设置过滤装置，避免管路中的焊渣、铁锈等硬质杂质进入泵腔打坏叶轮或者密封面，出口管路需要设置闸阀与止回阀，闸阀用于调节泵的运行工况点，止回阀用于防止停泵时流体倒流造成水锤冲击损坏叶轮。日常运行过程中需要定期检查轴端密封的泄漏情况，当填料密封的泄漏量超过每分钟30滴时，需要适当调整填料压盖的压紧力度，或者更换新的填料；如果采用机械密封结构，出现连续泄漏时需要及时检查动环与静环的密封面是否出现磨损，必要时更换整套机械密封组件。
