异形长腔结构铸造成型模具

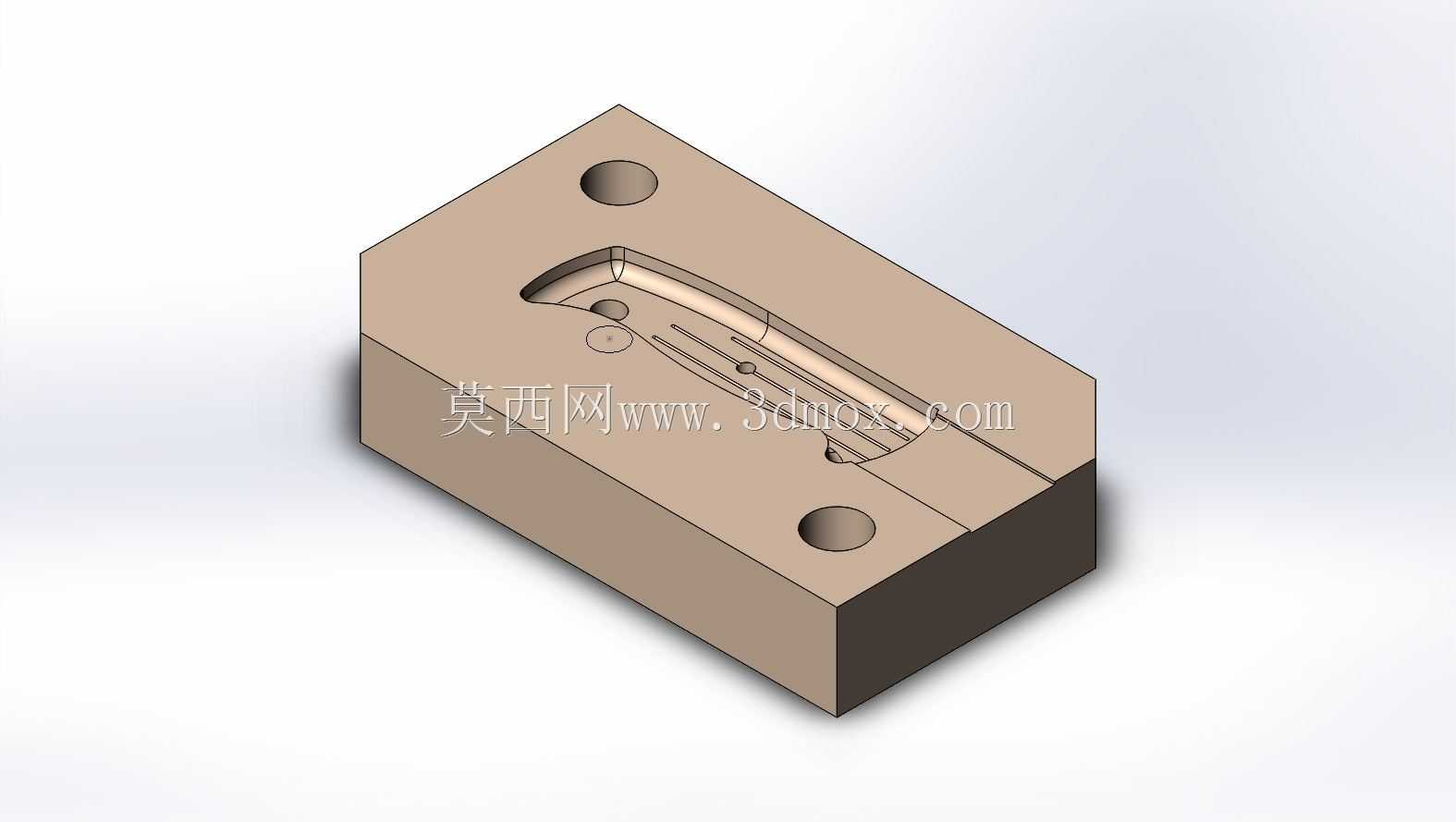

　　在中小批量有色金属零部件的重力铸造、低压铸造生产场景中，这类单块式成型铸模是产线里直接决定铸件轮廓精度的核心工装，多数配套在立式合模浇铸设备上使用，用来成型带狭长异形内腔、侧边带定位凸台结构的小型结构件，常见于五金配件、小型设备连接件的铸造工序。从结构设计逻辑来看，该模具采用整体式模仁结构，没有拆分多块镶件，这种设计优先考虑了狭长型腔的加工一致性，避免镶件拼缝在铸件表面留下合模飞边，减少后续去毛刺的工序工作量。模体上分布的两个通孔为合模定位孔，分别布置在模体对角位置，安装时可直接穿入定位销与上下模架完成精准对位，定位孔的孔径与模体外形的长宽比例经过匹配，合模时不会出现模体偏移，能将合模错位量控制在0.05mm以内，

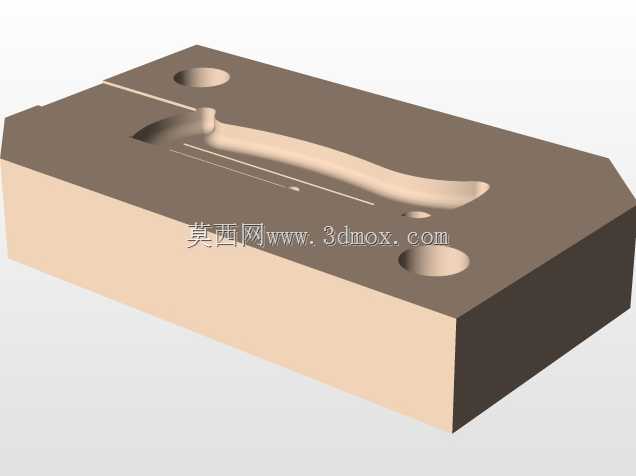

　　满足普通民用铸件的尺寸公差要求。型腔部分的轮廓完全复刻目标铸件的外形，狭长腔体内的小凸台结构对应铸件上的安装孔位预留柱，设计时直接在模仁上加工出凸台，省去后续额外镶装型芯的步骤，同时凸台根部做了小圆弧过渡，既避免浇铸时金属液冲蚀凸台根部造成模具过早损耗，也能让铸件脱模时不会出现凸台处的粘模拉伤。模体的外形为规则长方体，安装边界清晰，可直接适配通用规格的模架框，不需要额外定制模架，能降低工装配套成本。从实际使用的角度，这类模具的分型面设置在模体的上端平面，浇铸时金属液从分型面处的浇道注入型腔，模体的厚度经过热容量核算，连续浇铸时模温上升速率均匀，不会出现局部过热导致铸件产生缩孔缺陷。型腔表面的粗糙度要求控制在Ra1.6以下，

　　设计时预留了抛光余量，加工完成后经抛光处理可让铸件表面光洁度提升，减少后续表面处理的工作量。模具的边角位置都做了小倒角处理，避免安装搬运时出现磕碰崩角，也防止操作人员被锐边划伤。在日常生产维护中，这种整体式模仁的清理也更便捷，开模后只需要用压缩空气吹净型腔残留的铸渣即可，不需要拆分多个镶件逐一清理，能缩短单批次生产的辅助时间。针对狭长型腔的排气问题，设计时在型腔末端的分型面位置预留了细微排气槽，金属液填充时型腔内的空气可顺着排气槽排出，避免铸件出现浇不足、气孔等缺陷。两个定位孔的位置精度直接决定合模精度，加工时采用坐标镗一次装夹完成两个孔与型腔的加工，保证位置度公差在0.02mm以内，避免反复装夹带来的定位误差。

　　模体材料通常选用热作模具钢，经调质处理后具备足够的高温强度，能承受反复的冷热交变应力，延长模具的使用寿命。这类模具适配的铸件多为带狭长结构的小型零件，比如小型工具的手柄壳体、设备上的连接拉条等，在通用五金铸造车间、小型机械配件加工厂的应用十分普遍，相比拆分式模具，整体式结构的制造成本更低，维护难度更小，适合批量不大但轮廓精度要求适中的铸件生产场景。
