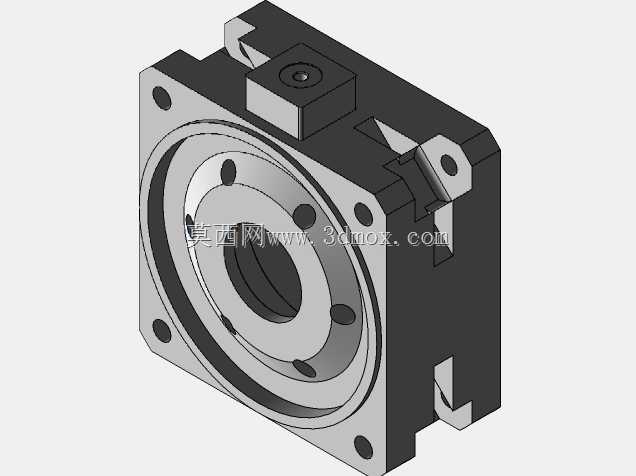

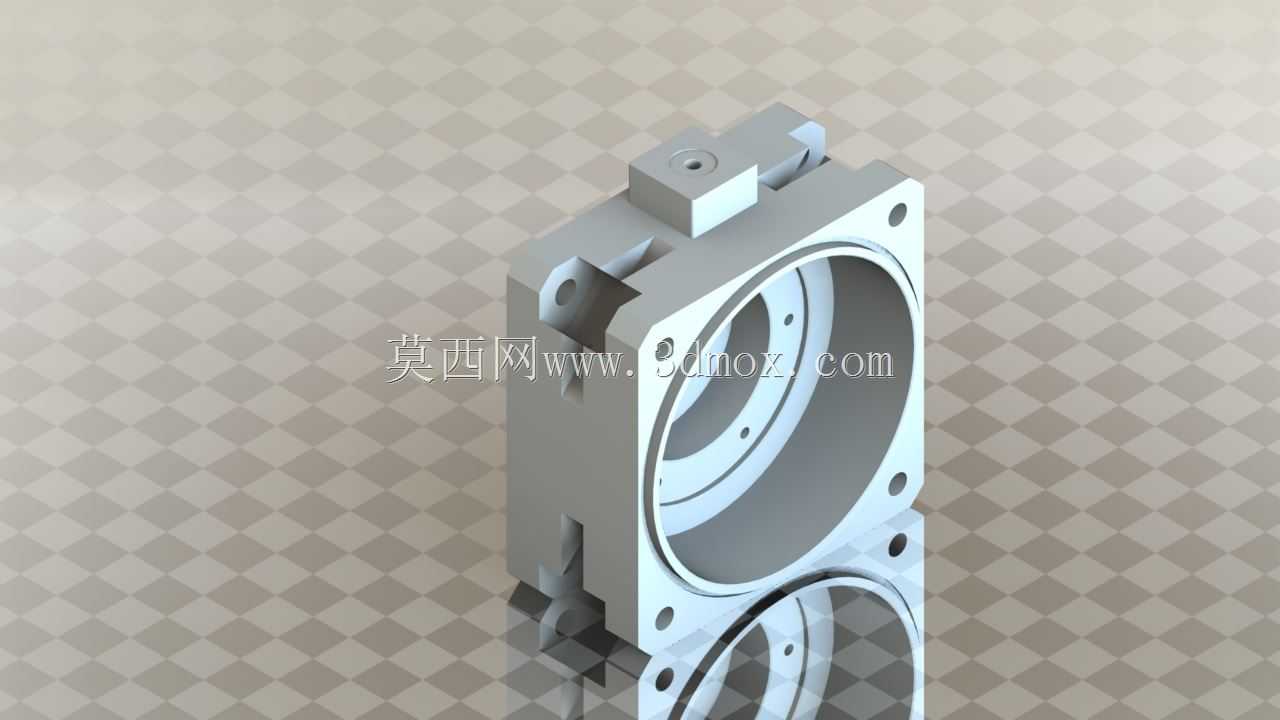

方形法兰安装式轴承支撑铸件结构

　　这类带方形安装法兰的轴承支撑铸件，主要应用在各类需要回转支撑的传动链路中，常见于自动化输送线的辊筒端部、小型机床的主轴辅助支撑、包装设备的牵引辊固定端、纺织机械的导辊安装位，也会用在非标自动化设备的转轴定位环节，承担轴承外圈的固定、径向与轴向载荷承载，同时隔绝设备运行时的振动传导，避免轴承外圈在设备运行过程中出现跑圈、移位的问题。从结构设计来看，主体采用一体化铸造成型后做机加工的工艺路线，铸件主体的圆筒段为轴承安装腔，内腔的加工精度直接匹配对应型号轴承的外圈公差，设计时预留了轴承的轴向定位台阶，避免轴承装入后出现轴向窜动，圆筒侧壁预留的小孔为润滑脂注油通道或者紧定螺钉避让位，可根据实际使用场景选择加装注油杯或者紧定螺钉锁定轴承外圈。

　　端部的方形法兰为安装基准面，法兰上的四个通孔为安装螺栓过孔，孔位的位置度公差控制在0.02mm以内，保证安装后轴承的回转中心与设备安装面的垂直度符合要求，避免转轴运行时出现偏磨、发热的问题。法兰上方延伸出的凸台结构为传感器安装位或者限位块固定位，部分应用场景下需要在轴承座旁安装转速传感器检测转轴转速，或者安装限位结构避免转轴轴向窜动超程，这个凸台的平面在铸件完成后会做铣平处理，预留的螺纹孔可直接固定相关附件，不需要额外加装焊接支架，减少装配环节的工作量。铸件侧面的开槽结构为减重与避空设计，在不影响整体结构刚性的前提下去除多余的铸件材料，降低整体重量，同时开槽位置可避让设备上的相邻结构件，避免安装时出现干涉，也能增加铸件的散热面积，

　　轴承运行时产生的热量可通过开槽处的空气流动更快散出，降低轴承的运行温度，延长轴承的使用寿命。设计这类铸件时，首先要根据所适配的轴承外径确定内腔的基本尺寸，轴承与安装腔的配合选择过渡配合，既保证轴承装入后不会出现外圈滑动，也方便后续维护时的轴承拆卸；其次要根据所承载的径向载荷大小确定铸件的壁厚，常规工况下壁厚取8-12mm即可满足10kN以内的径向载荷承载需求，重载荷场景下可适当增加壁厚并在圆筒与法兰的衔接处增加加强筋，避免应力集中导致铸件开裂。安装边界方面，方形法兰的边长比轴承外径大40-60mm，保证螺栓安装时有足够的操作空间，法兰背面为贴合安装面，加工时要求平面度不超过0.03mm，避免安装后铸件出现倾斜导致轴承同轴度超差；

　　圆筒段的轴向长度根据轴承宽度加上预留的密封件安装空间确定，两端可加装密封圈或者端盖，避免粉尘、切削液进入轴承内部，适配多粉尘、有切削液飞溅的车间工况。实际选型使用时，需要先确认适配轴承的型号、转轴的回转精度要求、安装面的可用空间，再匹配对应尺寸的铸件，安装时要先清理安装面的毛刺与杂物，保证法兰背面与设备安装面完全贴合，螺栓按照对角顺序逐步拧紧，避免拧紧力不均导致铸件变形，影响轴承的回转精度。这类铸件相比拼接式的轴承座，一体化结构的刚性更好，没有拼接缝隙带来的装配误差，长期运行下的结构稳定性更强，铸造成型的工艺也适合批量生产，成本控制更有优势，在各类通用机械设备的传动结构中应用十分广泛。
