深沟球滚动轴承三维结构设计

　　在各类旋转传动设备的支撑结构中，滚动轴承是应用覆盖范围最广的核心基础零件，从普通民用家电的电机转轴、输送线的从动辊筒，到工业机床的主轴单元、工程机械的传动关节，几乎所有存在相对旋转运动的机械结构中，都能看到这类零件的身影。它的核心作用是承接转轴工作时传递的径向与轴向载荷，同时将轴运转过程中的摩擦系数控制在较低水平，减少动力传递过程中的无谓损耗，也能避免轴颈与安装基座直接接触产生的磨损，延长整套传动机构的使用寿命。

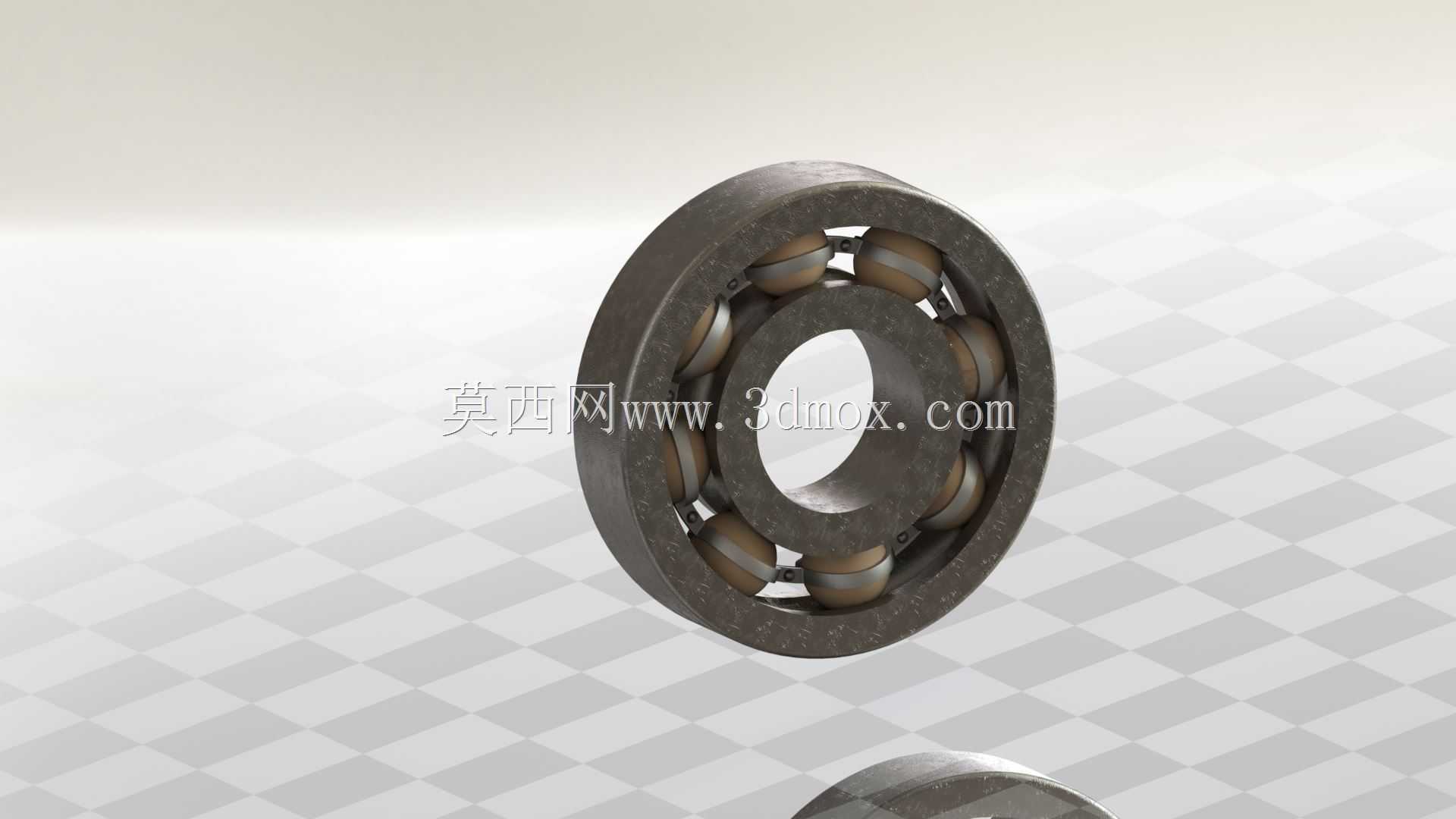

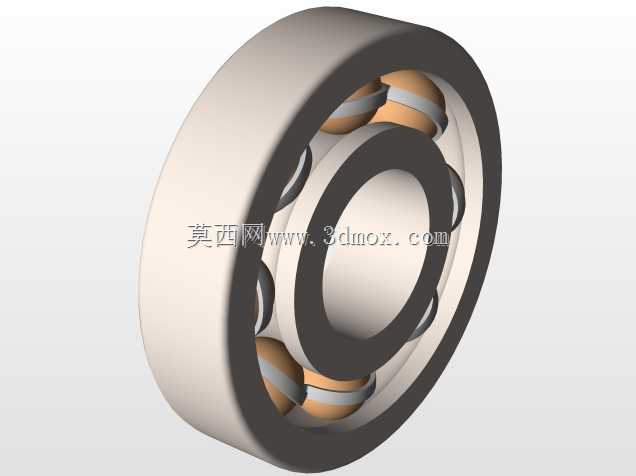

　　这款深沟球结构的滚动轴承，整体采用经典的双滚道套圈搭配滚动体、保持架的组合结构，建模过程中优先还原了零件的实际装配逻辑：内圈与轴颈采用过盈配合的尺寸边界设计，内圈的内径尺寸公差按照基孔制配合要求预留了装配余量，安装时可通过热装或者压装的方式固定在转轴的对应轴肩位置，随转轴同步旋转；外圈与轴承座的安装孔采用过渡配合设计，既保证外圈在基座内的定位稳定性，也允许在特定工况下存在微小的轴向窜动余量，补偿轴系受热产生的伸长量。

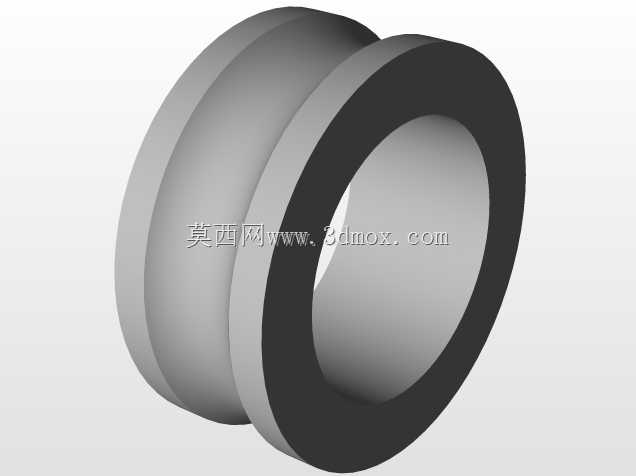

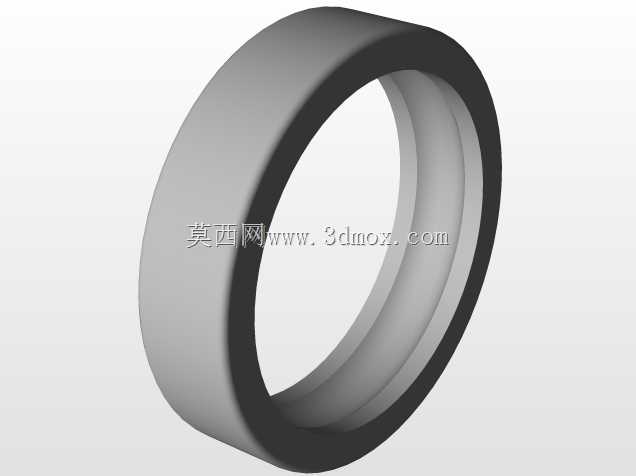

　　滚道的型线设计是整个轴承建模的核心细节，内圈外侧与外圈内侧的弧形滚道曲率半径略大于滚动钢球的半径，两者的曲率差值控制在合理区间，既保证钢球在滚道内滚动时的接触面积足够，降低接触应力集中，也能避免曲率完全一致导致的滚动摩擦阻力增大。滚动体采用均匀排布的高碳铬轴承钢钢球，每颗钢球的直径一致性误差控制在微米级，建模时按照等节距圆周阵列排布，相邻钢球之间通过冲压浪形保持架分隔，保持架的兜孔间隙经过合理设定，既不会因为间隙过小卡滞钢球的滚动，也不会因为间隙过大导致钢球在运转过程中出现相互碰撞、排布错位的问题。

　　从安装边界来看，这款轴承的轴向尺寸与径向外径按照通用深沟球轴承的标准尺寸系列设计，可直接适配同规格的标准轴承座、轴用挡圈以及密封端盖，不需要额外定制安装接口。在实际选型应用中，这类轴承主要承受径向载荷，同时也能承受一定比例的双向轴向载荷，当设备的轴向载荷不大时，甚至可以替代推力轴承承担轴向定位作用，相比滑动轴承结构，它的径向安装尺寸更小，维护更换更便捷，启动摩擦阻力低，在中低速、中等载荷的传动场景下适配性极强。

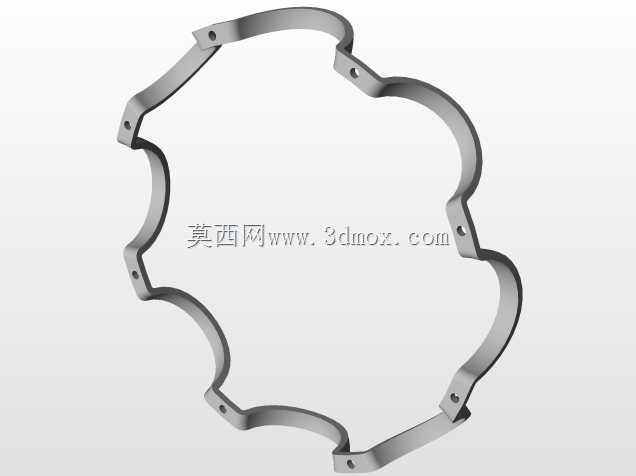

　　建模过程中特意还原了零件的工艺细节：套圈的两端面设计有符合安装要求的倒角，既可以去除机加工产生的锐边毛刺，也能在压装过程中起到导向作用，避免装配时刮伤轴颈或者轴承座的安装孔；滚道表面的粗糙度按照实际加工要求做了对应结构示意，保证后续做工程图导出时，能直接标注对应的加工精度要求。另外，保持架的结构采用了最常见的冲压钢板浪形结构，相比实体铜保持架，这种结构的重量更轻，润滑脂更容易进入滚道接触区域，在常规工况下的使用寿命完全能满足设计要求，也能控制整体的制造成本。

　　在实际设备装配场景中，这类轴承的安装需要注意配合面的清洁度，装配前需要在滚道与钢球表面填充对应标号的润滑脂，填充量通常控制在轴承内部空腔的三分之一到二分之一，过量填充反而会导致运转过程中温升过高。轴承的两侧可根据使用场景选择加装防尘盖或者接触式密封圈，在多粉尘、有喷淋的工况下，带密封圈的结构可以阻挡外界杂质进入滚道，避免钢球与滚道出现磨粒磨损，延长维护周期。

　　从结构设计的通用性角度来说，这款滚动轴承的参数完全匹配行业通用的尺寸标准，在做设备三维装配时，可以直接调用到对应的轴系装配体中，不需要重新调整安装位的尺寸，也能通过干涉检查功能验证轴肩高度、轴承座挡边高度是否符合安装要求，避免实际加工装配时出现轴肩过高顶到保持架、或者挡边过低无法固定轴承外圈的问题。对于传动结构设计人员来说，这类标准件的精准三维模型，能大幅提升装配设计的效率，也能在做运动仿真时，更真实地模拟轴系运转的支撑状态，验证轴系的挠度变形是否在允许范围内。
