多型腔磁盘类零件铣削加工仿真结构

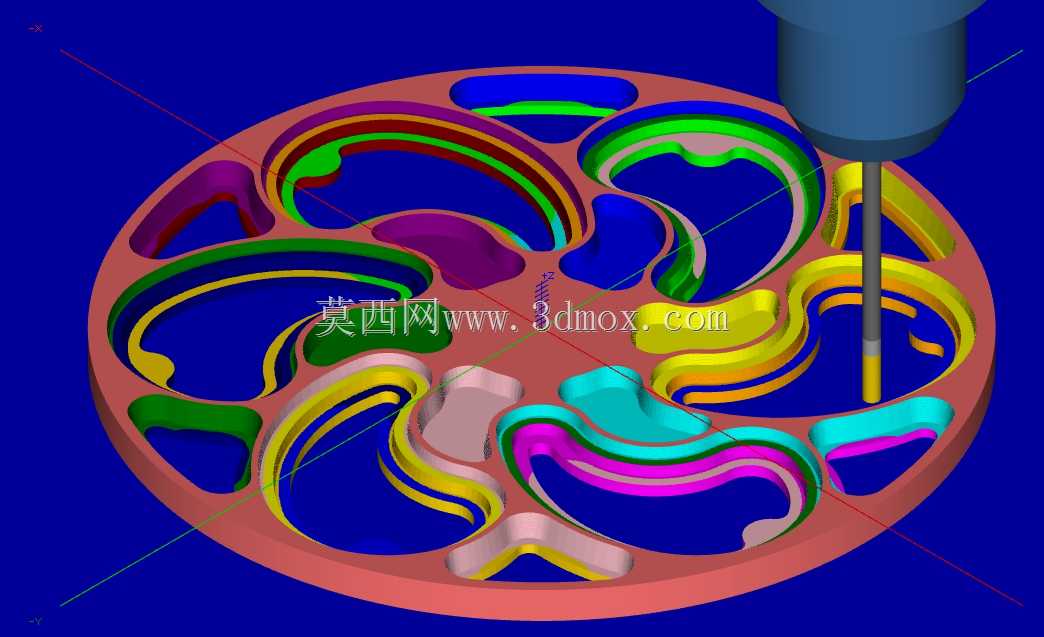

　　这套结构呈现的是盘类多型腔构件的数控铣削加工过程仿真，对应实际生产中精密盘类零件的型腔铣削工序，这类带复杂流道型腔的盘类构件，常见于流体分配、精密传动的核心功能段，在液压集成控制、精密流体计量设备中承担介质导流、压力均衡分配的作用，加工过程的仿真还原能提前预判走刀路径的干涉风险，验证不同深度型腔的分层铣削参数合理性。从结构形态来看，该盘类构件为圆形回转基体，外圆为整周连续的安装基准面，基体上均匀分布多组非对称的异形型腔，型腔侧壁带有连续的变曲率曲面，不同型腔之间通过薄壁筋条分隔，筋条厚度均匀，既保证整体结构刚度，又最大化利用盘体内部空间实现介质的多通路独立输送。设计这类构件时，首先要匹配安装端的接口尺寸，

　　盘体外圆的安装止口需要和设备基座的定位孔保持过渡配合公差，盘体厚度方向的加工余量需要在仿真阶段提前核算，避免背面装夹时出现颤刀导致的薄壁变形。走刀路径的设计上，针对不同深度的型腔采用分层环绕铣削，刀具从型腔中心下刀后沿侧壁轮廓逐步向外扩展，相邻刀路的重叠率控制在合理区间，避免接刀痕残留影响型腔内壁的表面粗糙度，对于型腔转角处的小半径区域，自动切换更小直径的刀具进行清根处理，保证转角轮廓和设计数模完全一致。实际加工场景中，这类盘类零件通常采用立式加工中心进行加工，工件通过三爪卡盘或者专用工装固定在机床工作台上，找正盘体的外圆和端面跳动后，先完成上表面的粗加工，去除大部分余量后再进行半精加工和精加工，

　　仿真过程中呈现的刀具姿态完全对应实际加工时的主轴角度，针对深腔区域的加工，仿真会提前验证刀具悬伸长度是否足够，避免刀柄和型腔侧壁发生碰撞。从功能特性来看，这类多型腔盘体的每个独立腔室都对应一路介质通路，腔室底部的深度差经过精确计算，能够保证不同通路的介质流量分配符合设计要求，腔室之间的薄壁筋条在加工时需要严格控制切削力，避免筋条出现让刀变形导致腔室容积出现偏差，最终影响设备的整体运行精度。安装边界方面，盘体的外圆直径需要和配套设备的安装腔内径匹配，盘体背面的定位销孔位置需要和基座上的销柱完全对应，保证安装后盘体的回转中心和设备主轴的回转中心重合，避免高速运转时出现偏心振动。加工仿真的核心价值在于提前暴露工艺设计中的缺陷，

　　比如走刀路径是否会跨越未加工的凸台、刀具在不同型腔之间移动时的抬刀高度是否足够、精加工时的切削参数是否会导致薄壁振颤，这些问题如果在实际加工时才发现，会直接导致工件报废，甚至出现撞刀损坏机床主轴的事故。在结构细节上，不同型腔的轮廓曲线经过流体动力学优化，内壁的曲面过渡平滑，没有突兀的转角，能够减少介质在腔室内流动时的阻力，降低紊流出现的概率，这也对加工提出了更高的要求，精加工时需要保证曲面的轮廓度公差，避免加工误差导致流道截面变化影响介质流动状态。针对这类复杂曲面的加工，仿真过程中会逐段验证刀轴矢量，保证刀具和加工面的接触角度始终处于合理范围，避免刀具底刃参与切削导致的表面质量下降，同时也能延长刀具的使用寿命。整个盘体的加工工序排布遵循先粗后精、先面后孔的原则，粗加工时采用大进给量快速去除余量，留均匀的半精加工余量，半精加工后对薄壁筋条的位置进行尺寸检测，根据检测结果微调精加工的刀路补偿值，保证最终的壁厚尺寸符合设计要求。
