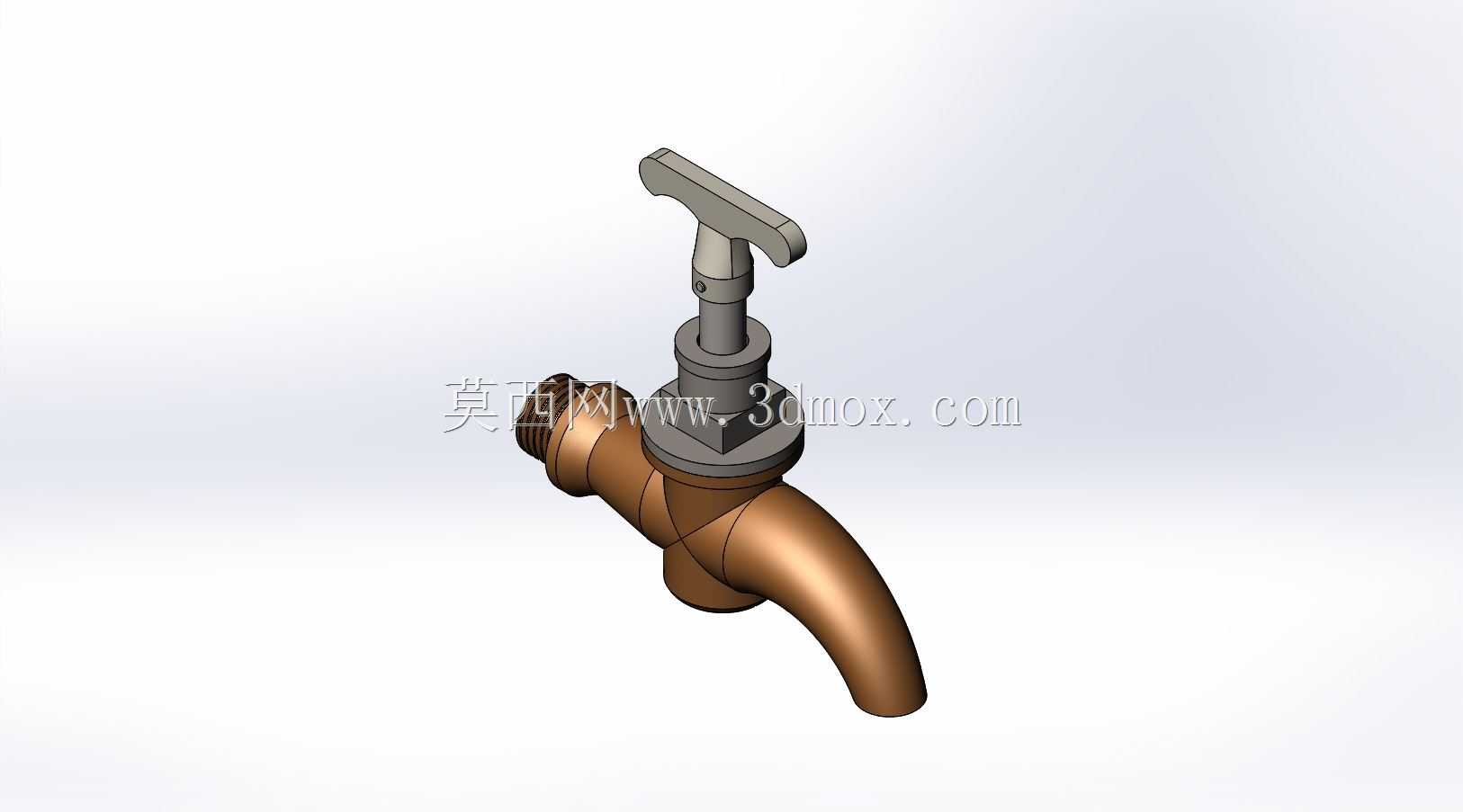

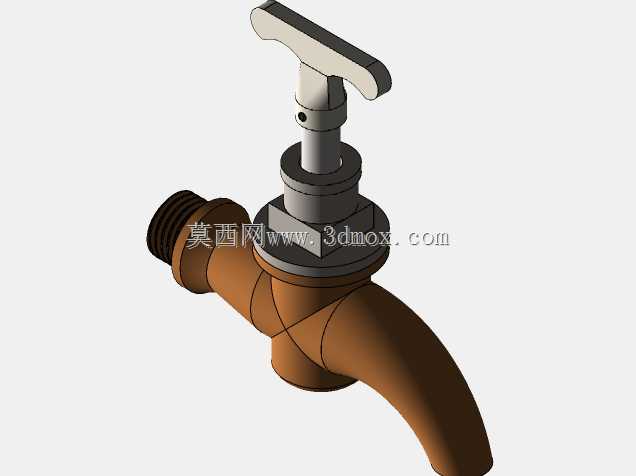

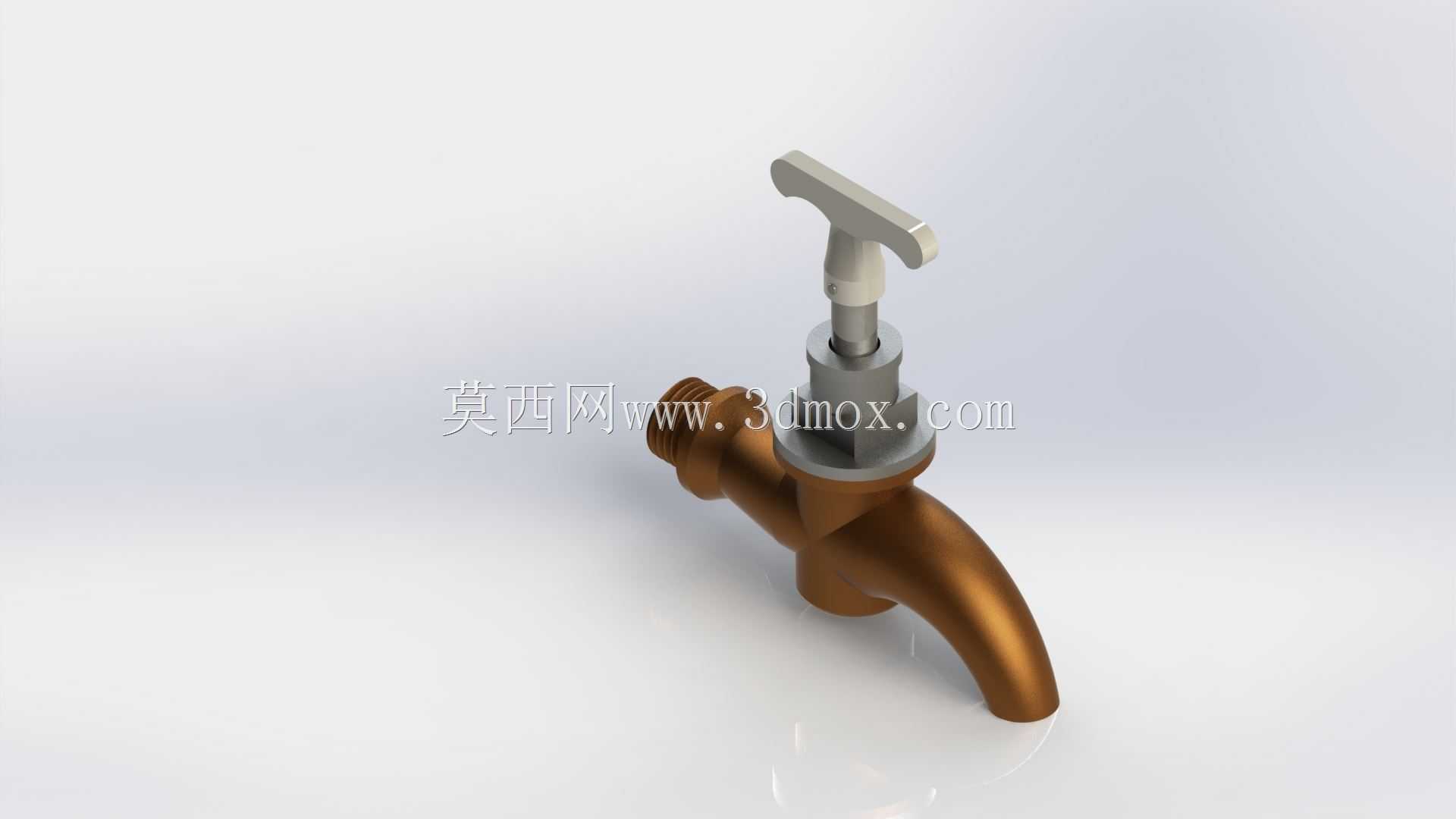

家用黄铜截止式旋拧水龙头结构设计

　　日常民用给排水管路的终端出水控制部件，这款旋拧式龙头的结构逻辑完全围绕低压冷水工况的密封可靠性做落地设计，没有多余的装饰性结构，所有曲面和实体特征都服务于功能实现。从实际安装场景来看，这类龙头主要适配家庭厨房、阳台洗衣池、公共卫生间洗手台的明装或暗装墙出水、台出水管路，进水端采用标准外螺纹接口，可直接对接市面通用的PPR转接头、镀锌水管内丝接口，不需要额外定制转接件，安装时的扳手卡位特意做在阀体进水侧的六角结构上，拧紧过程中不会损伤阀体的外观曲面，也不会因为受力不均导致阀体开裂。

　　阀体主体采用铸铜成型的流道设计，内部流道做了平滑圆弧过渡，没有直角突变的结构，一方面可以降低水流通过时的阻力，减少出水时的紊流噪音，另一方面也能避免长期使用后水中杂质在直角位置沉积结垢，延长使用寿命。阀芯部分采用升降式截止结构，旋动手柄时，阀杆带动底部的密封胶垫垂直升降，离开或压紧阀体内部的密封面，这种结构相比陶瓷片阀芯的抗杂质能力更强，即使管路中有细小的沙粒、铁屑，也不容易出现密封面划伤导致的滴漏问题，非常适合老旧小区、供水管网水质杂质较多的使用场景。

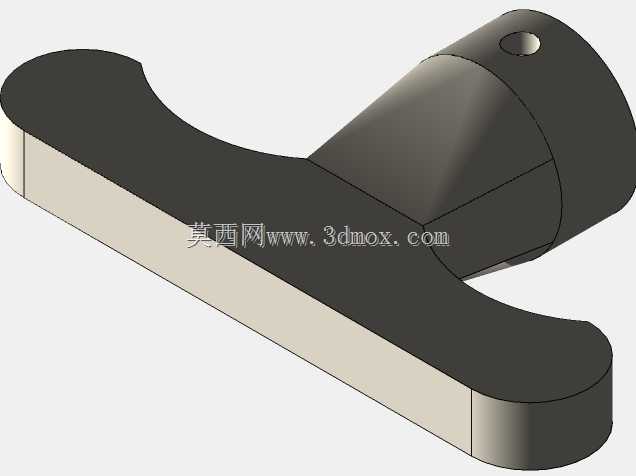

　　手柄的设计充分考虑了人手操作的施力习惯，T型的握持结构表面做了细微的防滑纹理，即使手上沾有肥皂、油污，也能轻松拧动，不需要施加过大的握力，手柄和阀杆的连接采用扁方定位加顶丝固定的结构，长期使用不会出现手柄打滑空转的问题，阀杆穿过阀体压盖的位置设置了多层O型密封圈，压盖采用螺纹旋入阀体的结构，可以根据使用过程中的密封磨损情况，适当拧紧压盖来补偿密封圈的压缩量，不需要整体更换龙头就能解决阀杆位置的渗水问题，后期维护成本极低。

　　出水嘴的弯曲角度经过实际使用验证，出水时水流会以抛物线形态落入水池中心位置，不会出现水流顺着阀体外壁流淌的问题，出水嘴的末端没有加装复杂的起泡器结构，出水流量更大，适合需要快速接水、冲洗物品的场景，同时也避免了起泡器滤网容易被杂质堵塞、需要频繁拆卸清洗的麻烦。从安装边界尺寸来看，阀体进水端中心到出水嘴末端的水平伸出长度适配常规深度的洗衣池、洗手盆，不会因为伸出过短导致水流冲到水池边缘，也不会因为伸出过长占用过多台面上的操作空间，阀体整体高度控制在常规台盆上方的预留空间范围内，不会和上方的置物架、镜柜产生安装干涉。

　　建模过程中所有配合位置都严格按照机械加工的公差要求做了间隙预留，阀杆和压盖的配合间隙控制在合理范围内，既保证阀杆转动顺畅无卡滞，又不会因为间隙过大导致密封圈偏磨，密封胶垫的压缩量经过反复校核，手柄完全拧紧时胶垫的压缩率在密封材料的合理弹性区间内，既保证完全切断水流无渗漏，又不会因为压缩量过大导致胶垫快速老化失效。阀体的壁厚设计充分考虑了铸铜工艺的成型要求，不同位置的壁厚均匀过渡，没有出现壁厚突变导致的铸造缩孔、冷隔缺陷，同时也能承受供水管网的常规水压波动，即使出现短时的水锤冲击，也不会出现阀体爆裂的问题。

　　在实际选型应用中，这类结构的龙头因为结构简单、零部件少、故障率低，除了民用场景外，也常被用在户外临时供水点、建筑工地临时取水点、老旧小区公共供水区域等维护条件有限的场景，相比结构复杂的感应龙头、抬启式混水龙头，它的抗损坏能力更强，即使出现密封件老化的问题，只需要更换几块钱的密封胶垫和O型圈就能恢复正常使用，全生命周期的使用成本远低于结构复杂的同类产品。建模时对所有棱角位置都做了小圆角过渡处理，既符合铸造工艺的脱模要求，也避免了安装使用过程中尖锐棱角划伤操作人员的问题，手柄的转动角度设置了合理的限位结构，完全打开和完全关闭的位置都有明确的手感反馈，使用者不需要反复试探就能确认阀门的开关状态。
