可调式管道夹持管钳结构设计

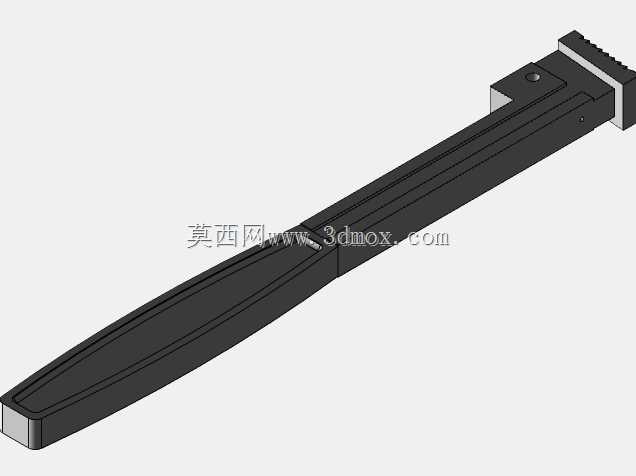

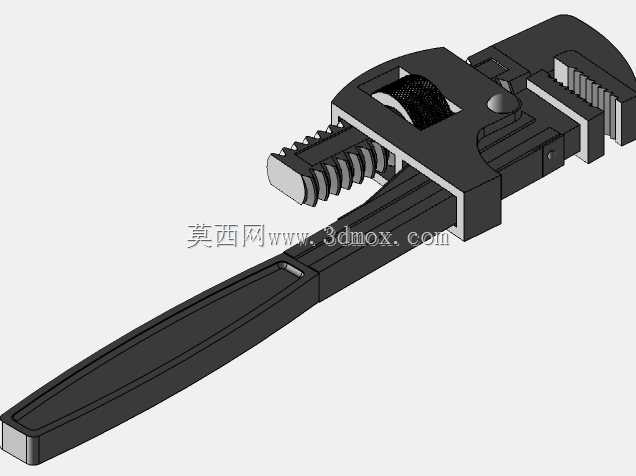

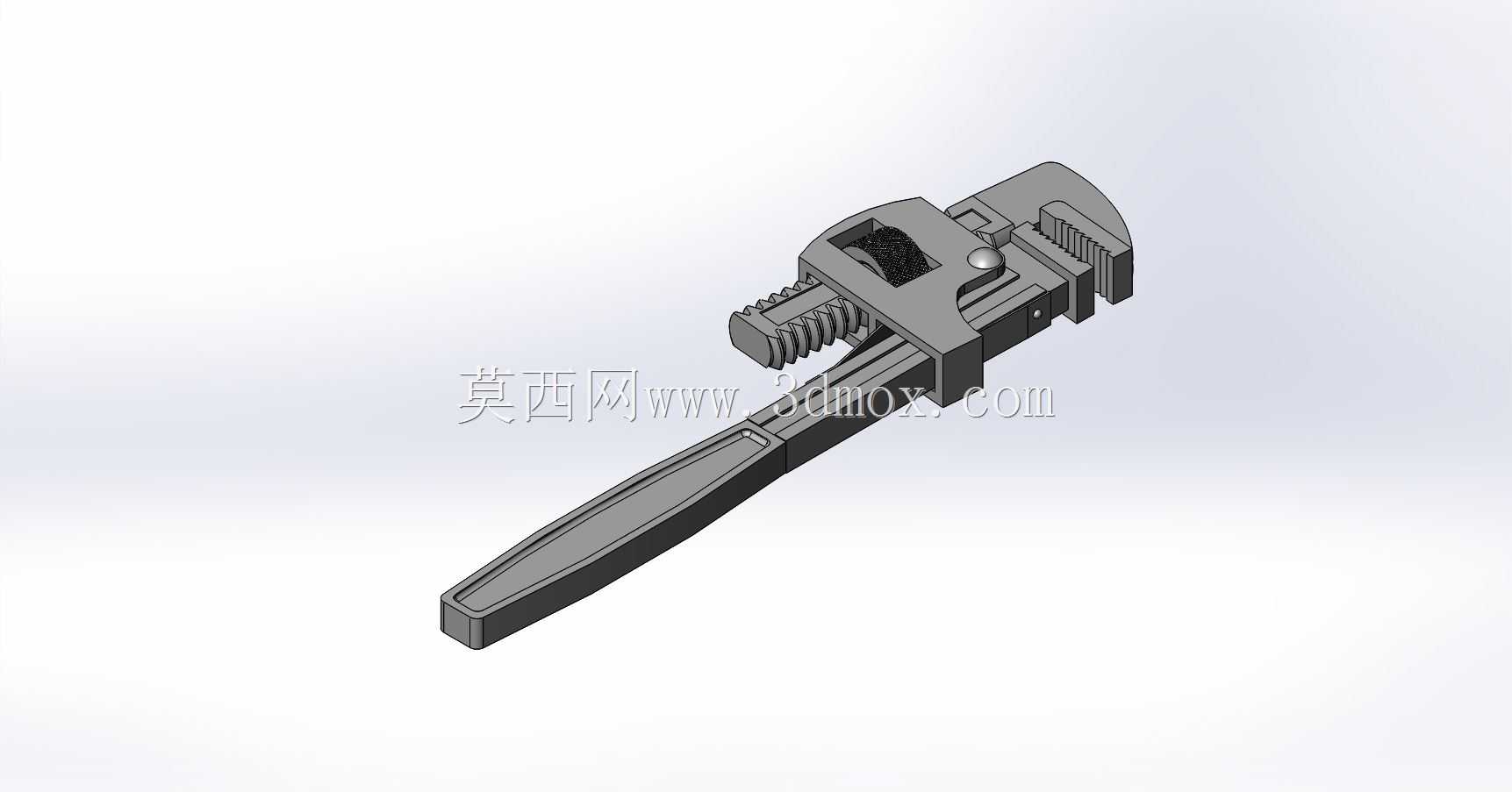

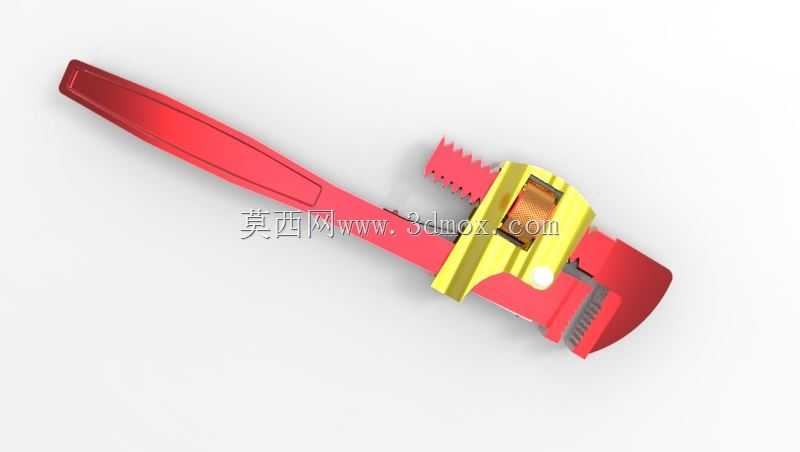

　　在民用给排水施工、工业管路运维、油气管道检修、消防管路安装等场景里，管钳是管路作业人员随身配备的核心手动夹持工具，和普通活动扳手不同，管钳的钳口带齿形咬合结构，能在圆形管件表面形成足够的静摩擦力，不会因为管件表面光滑、施力角度偏斜出现打滑脱开的问题，尤其适合镀锌钢管、铸铁管、厚壁PPR金属复合管这类大扭矩旋拧作业场景。这款可调式管钳的整体结构分为固定钳身、活动钳块、调节螺杆、复位弹簧、防滑手柄几个核心部分，固定钳身和长手柄采用一体化锻压结构成型，避免了分体装配带来的连接间隙，在大扭矩施力时不会出现钳身形变、连接断裂的风险，整体受力路径从钳口咬合位置沿钳身筋板直接传递到手柄握持段，没有多余的受力拐点，能最大化降低作业时的应力集中问题。

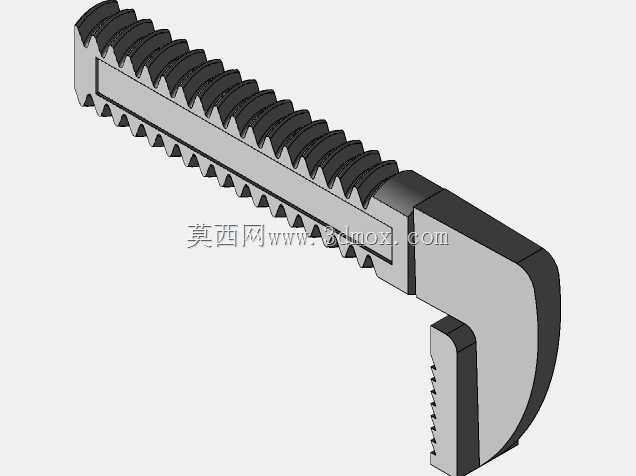

　　活动钳块的滑动轨道设计在固定钳身的导向槽内，和调节螺杆采用梯形螺纹配合，相比普通三角螺纹，梯形螺纹的牙型强度更高，耐磨性能更好，长期反复调节开合口径也不会出现螺纹滑牙、间隙过大的问题，调节螺杆的端部带限位结构，能避免活动钳块在最大开合位置脱出钳身轨道，日常作业时不需要额外担心调节超程导致零件散落。钳口的齿形采用斜向排布设计，咬合方向和管件旋拧的受力方向相反，当施加旋拧扭矩时，齿尖会顺着施力方向更深地嵌入管件表层氧化皮，不会因为扭矩增大出现打滑，齿部做了淬火硬化处理，表面硬度能达到HRC45-50，长期咬合金属管件也不会出现齿尖磨平、卷刃的问题，同时齿形的倒角做了钝化处理，不会过度啃伤管件表层，

　　避免管件连接位置因为夹持损伤出现应力开裂、密封失效的隐患。手柄部分采用符合人体工学的长锥形设计，握持段的截面为椭圆型，相比圆形截面手柄，椭圆截面能更好贴合手掌握持弧度，减少长时间施力带来的局部压痕，手柄表面做了防滑纹理处理，即使手上沾有油污、水渍，也能保持足够的握持摩擦力，不会出现施力时手滑脱手的问题。从安装边界和适配场景来看，这款管钳的开合调节范围覆盖了常规DN15到DN50的常用管路管径，整体长度适配手动施力的扭矩杠杆比，不需要额外加接延长杆就能满足常规管路连接的拧紧扭矩要求，钳身的整体宽度控制在合理范围，在墙角、管井这类狭窄作业空间里，也能灵活调整夹持角度，不会因为钳身过宽被周边构件卡住无法操作。

　　设计过程中重点考虑了长期使用的损耗问题，活动钳块和调节螺杆都采用可拆式结构，当齿部磨损、螺纹损伤时，可以单独更换对应零件，不需要整体报废整把工具，降低了一线作业的工具使用成本；钳身的活动配合位置预留了润滑脂存储槽，日常维护时只需要在调节螺杆位置涂抹少量润滑脂，就能保持调节动作顺畅，不会因为锈蚀、积尘出现调节卡滞的问题。和普通固定口径的管子扳手相比，这款可调结构不需要根据管径更换不同规格的钳头，一把工具就能覆盖常用管径的作业需求，减少了外出作业需要携带的工具数量，尤其适合上门维修、户外管线巡检这类需要轻装出行的作业场景。钳头位置的弹簧顶珠结构能在调节开合口径时提供段落阻尼，调整到合适口径后，活动钳块不会因为重力自行滑动移位，对准管件夹持时能直接卡入到位，不需要反复调整口径位置，提升了高空作业、单手操作场景下的使用便利性。在实际管路连接作业中，管钳的夹持位置需要避开管件的螺纹连接段，这款钳口的咬合深度做了合理控制，咬合时不会过度深入管件壁，避免薄壁管件被夹扁变形，同时钳头的开合导向角度做了倾斜设计，卡入管件时不需要完全对齐管径，顺着倾斜导向就能滑入咬合位置，在视线受阻的暗装管井作业时，也能快速完成夹持定位。
