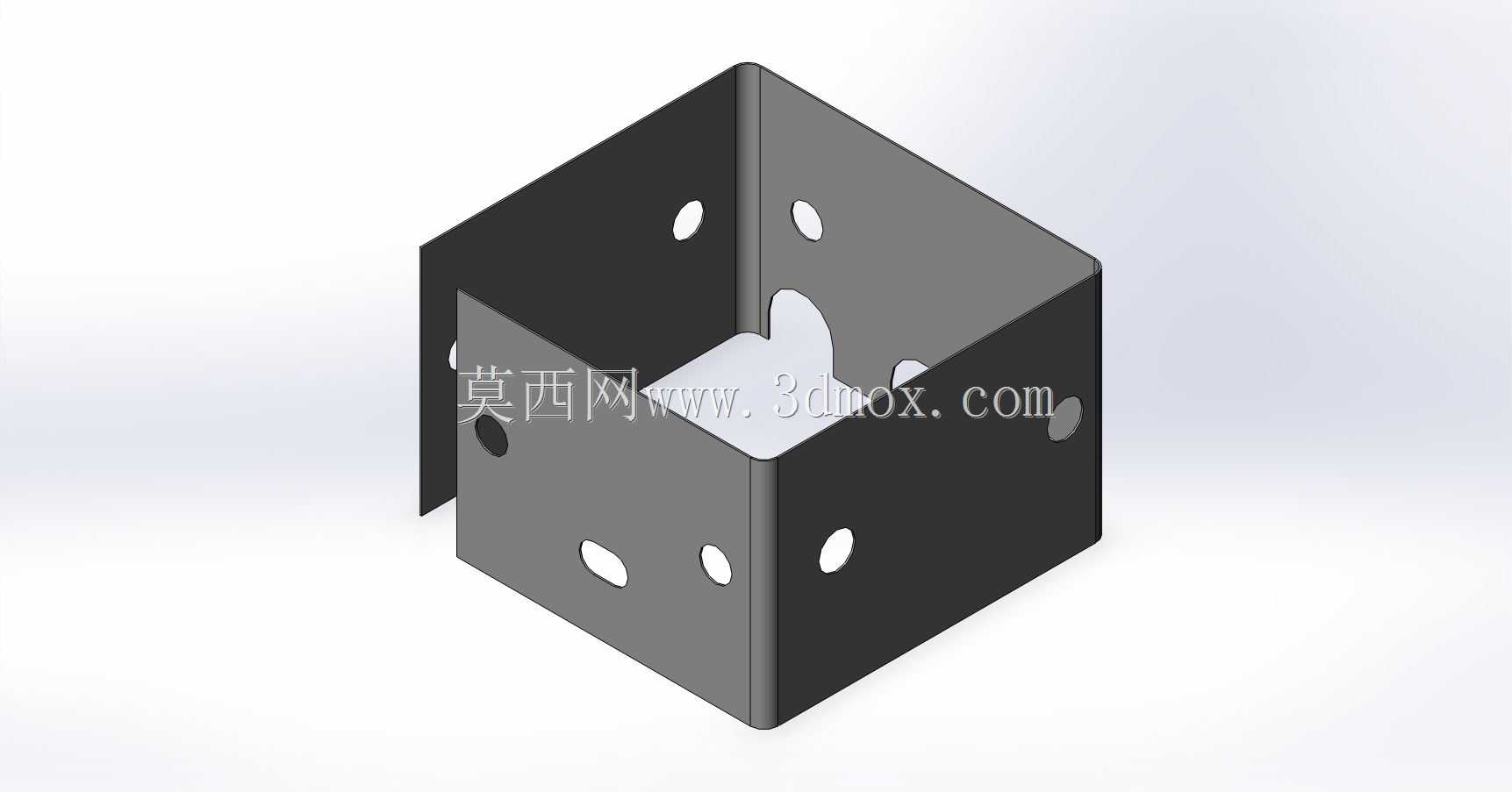

钣金材质工业设备防护金属板盒结构

　　这类金属板盒在工业现场的应用场景覆盖范围极广，小到传感器接线端的防护外罩，大到设备操作面板旁的小型元件收纳壳体，都能看到同结构钣金件的身影。不同于注塑成型的塑料壳体，钣金折弯成型的金属板盒抗冲击性能更强，在存在切削碎屑飞溅、少量切削液喷淋的机加工工位旁，这类壳体可以有效保护内部安装的小型电气元件、接线端子不受外力磕碰，也能阻挡大部分粉尘、切削液渗入内部接线位置，降低线路短路、元件磕碰损坏的概率。

　　从实际使用的功能特性来看，这类板盒的结构设计完全围绕安装便捷性与防护可靠性展开。盒体采用等厚金属板材经折弯、拼焊成型，接缝位置做连续满焊处理后打磨平整，既可以保证壳体的结构刚性，也能避免接缝位置存在缝隙导致杂物渗入。盒体的翻边位置预留了均匀分布的安装孔位，既可以通过螺栓直接固定在设备的安装基板上，也可以搭配卡扣实现快拆式安装，适配不同工位的维护需求。部分需要频繁开启检修的应用场景下，盒体的一侧会预留合页安装位，搭配对应的锁扣结构就能做成可开合的检修盒，不需要完全拆卸整个壳体就能完成内部元件的调试与更换。

　　设计这类钣金板盒的时候，首先要明确内部容纳元件的最大外形尺寸，预留出接线端子、走线空间的余量，避免盒体内部净空间不足导致元件安装干涉。折弯工序的工艺缺口要提前在板材下料阶段预留，避免折弯位置出现板材撕裂、起皱的问题，折弯半径要匹配所用板材的厚度，普通冷轧钢板材质的话，折弯内半径一般取板材厚度的0.5到1倍，既能保证折弯位置的强度，也不会出现过大的折弯压痕。盒体的安装孔位要和配套设备的安装基准对齐，孔位公差控制在合理范围内，避免现场安装时出现孔位错位无法装配的问题。如果是用在有腐蚀介质的工况下，板材表面还要做对应的喷塑、镀锌处理，提升壳体的抗腐蚀能力，延长使用寿命。

　　从安装边界的角度考虑，这类板盒的外形尺寸要严格适配安装位置的预留空间，盒体突出安装面的高度不能超过周边部件的运动行程，避免设备运行过程中运动部件和盒体发生碰撞。盒体的出线位置要根据内部走线的方向预留对应的过线孔，过线孔边缘要做卷边或者加装橡胶护圈，避免穿线的时候锋利的板材边缘割破线缆绝缘层，引发线路故障。盒体的边角位置要做小圆角处理，避免安装、维护过程中锋利的直角边角划伤操作人员，符合工业设备的安全设计规范。

　　在实际的设备改造、非标设计项目中，这类钣金板盒的通用性很强，只需要调整安装孔位的位置、盒体的长宽高尺寸，就能适配不同的安装需求，不需要重新开模，生产周期短，成本也相对可控。对于结构设计从业者来说，这类钣金件的建模过程需要充分考虑钣金加工的工艺特性，不能只追求三维模型的外观效果，要确保展开后的板材轮廓可以直接用于激光切割下料，折弯工序的顺序也要符合车间的实际加工流程，避免设计出的结构无法通过常规钣金工艺加工成型，增加不必要的生产成本与加工难度。建模过程中还要注意板材厚度的方向对内外尺寸的影响，很多新手设计钣金件的时候容易忽略板材厚度，导致加工出来的盒体内腔尺寸偏小，内部元件无法正常装入，这点在实际设计中需要格外注意，所有配合尺寸都要预留合理的公差范围，兼顾加工精度与装配便利性。
