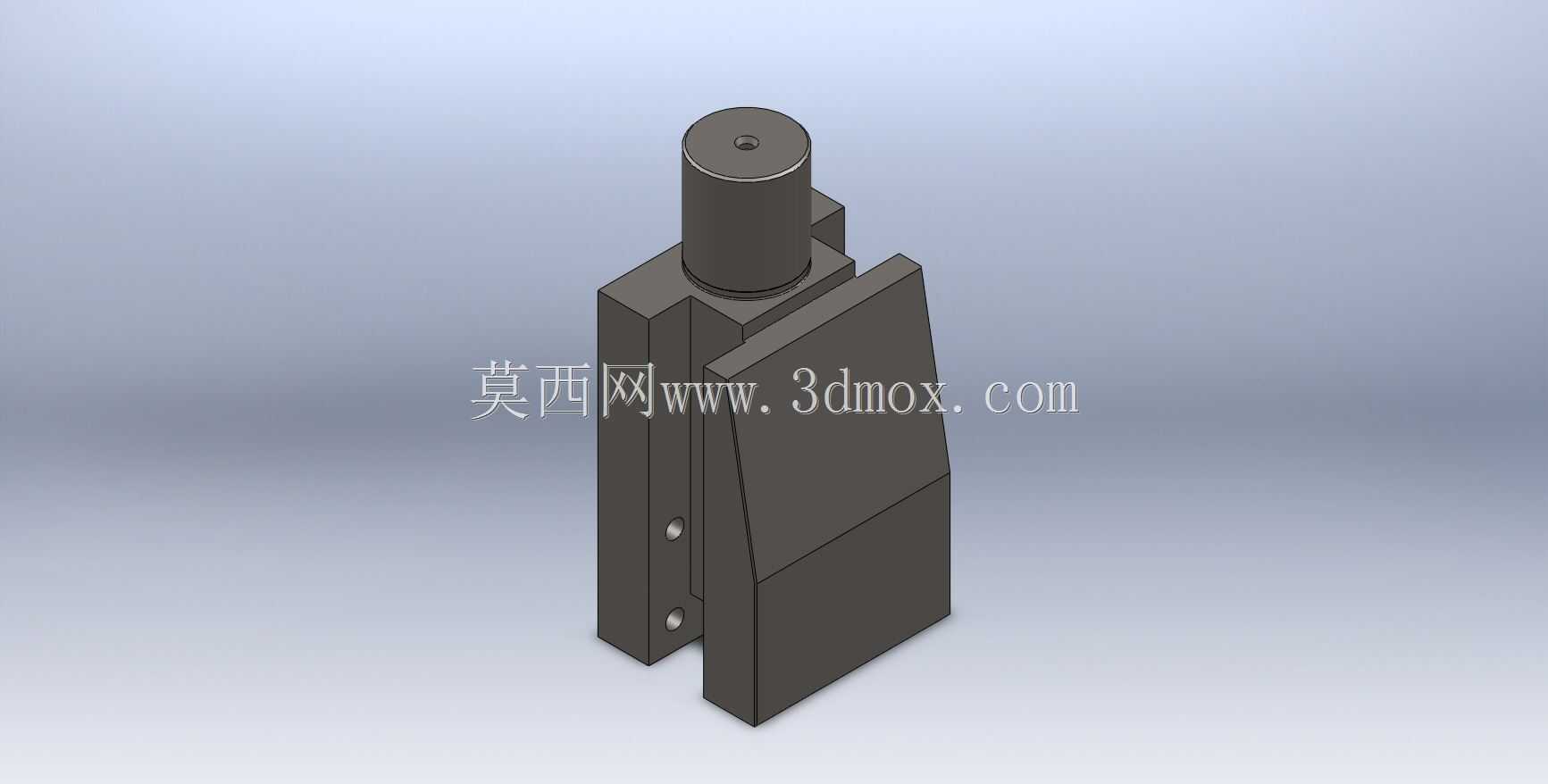

1512车床用立式安装刀架结构

　　在普通卧式车床的批量金属切削作业场景里，刀架作为直接承载切削刀具、决定加工走刀精度的核心功能部件，其结构刚性、装夹可靠性直接影响工件的加工尺寸公差与表面粗糙度。这款适配1512规格车床的刀架，采用立式立柱加侧装刀座的组合结构，区别于常规卧式回转刀架的排布逻辑，将刀具安装基面设置在侧部斜置定位面上，更适配大切深的外圆车削、端面车削工序，在中小型轴类、盘类零件的批量加工场景中，能有效缩短换刀对位的辅助时间。从结构设计逻辑来看，该刀架的主体采用一体式方箱基体做承载，顶部的圆柱定位轴用于和车床中拖板的安装座做同轴定位，配合基体底部的定位键槽，可实现快速安装时的位置找正，无需反复打表校准定位轴与车床主轴的平行度。

　　侧部的斜置刀夹安装面做了淬硬处理，表面粗糙度控制在Ra1.6以内，保证刀具装夹时的贴合度，避免大进给切削时出现刀具颤振、让刀的问题。刀夹与基体之间采用两颗内六角锁紧螺钉做紧固，螺钉孔位做了沉头设计，避免螺钉头突出干涉刀具排屑路径，同时螺钉的排布沿切削力的反方向错位设置，抵消车削过程中产生的径向切削力矩，防止锁紧失效。在安装边界尺寸上，该刀架的基体横截面尺寸适配1512车床中拖板的标准T型槽间距，顶部定位轴的直径与车床刀架安装孔的公差配合采用H7/h6的间隙配合，既保证安装时的拆装便利性，又能控制定位间隙在0.02mm以内，满足IT7级加工精度的装夹要求。刀架的总高度控制在不干涉车床最大回转直径的范围内，

　　安装后刀具的刀尖高度与车床主轴中心高的偏差可通过刀夹下方的调整垫片做微调，适配不同厚度的车刀装夹需求，无需额外打磨刀体。实际生产应用中，这类刀架多用于普通车床的固定工序加工，比如在轴承套圈的粗车工序中，可同时装夹外圆车刀与端面车刀，通过拖板的纵横走刀完成两个工序的连续加工，减少换刀次数。相较于多工位回转刀架，这种结构的刀架没有回转间隙累积的问题，刚性表现更优，在大余量粗加工、硬材料车削的场景下，能承受更大的切削冲击力，不易出现刀架移位导致的工件报废问题。设计过程中针对刀架的受力变形做了结构优化，基体的内部做了合理的减重槽设计，在不降低整体刚性的前提下减少了材料用量，同时减重槽的位置避开了切削力的主要传力路径，

　　保证切削力能从刀夹直接传递到中拖板安装面，不会出现应力集中导致的基体开裂问题。刀架的所有外露棱边都做了倒角处理，避免安装调整时划伤操作人员，同时排屑路径上的表面做了光滑过渡，切削产生的带状切屑不会在刀架表面堆积，减少清理辅助时间。针对长期使用的磨损问题，刀架与刀具接触的定位面、与拖板接触的安装面都做了表面淬火处理，硬度达到HRC45-50，耐磨性能满足车床三班倒连续作业的使用需求，正常维护情况下使用寿命可达五年以上，无需更换基体，仅需在锁紧螺钉出现螺纹磨损时更换标准紧固件即可，维护成本极低。在刀具适配性上，该刀架的刀夹开口尺寸适配常规20mm、25mm见方的标准焊接车刀与机夹车刀，无需定制非标刀体，车间现有库存的标准车刀都可直接装夹使用，降低了刀具采购成本。安装时仅需将顶部定位轴插入中拖板的安装孔，对齐底部的定位键，锁紧T型槽螺栓即可完成安装，整个安装过程不超过十五分钟，适合中小机加工车间的设备快速改造、备件更换需求。
