带ESP32Cam与超声波模块的智能小车结构

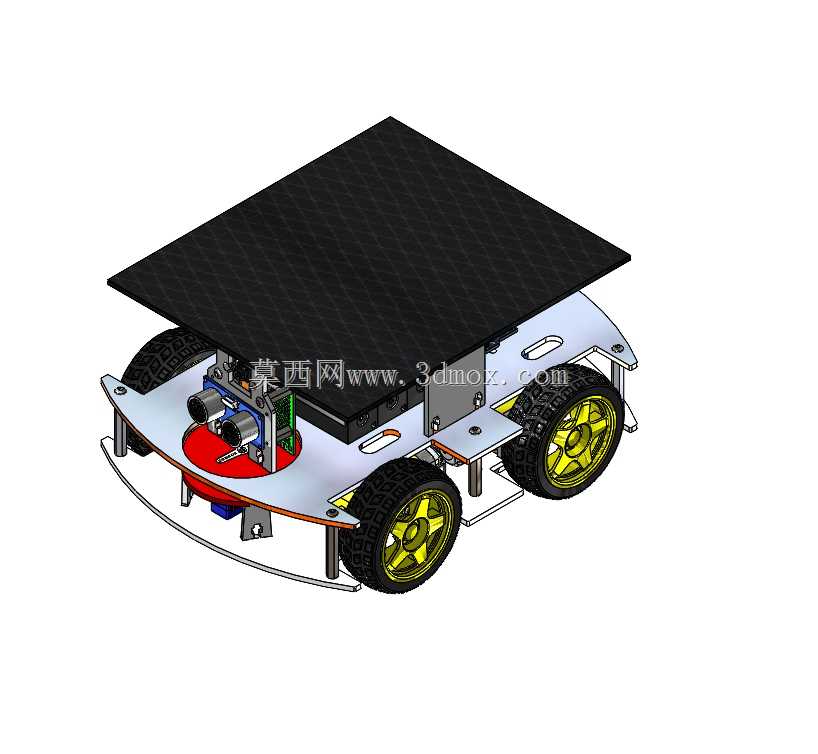

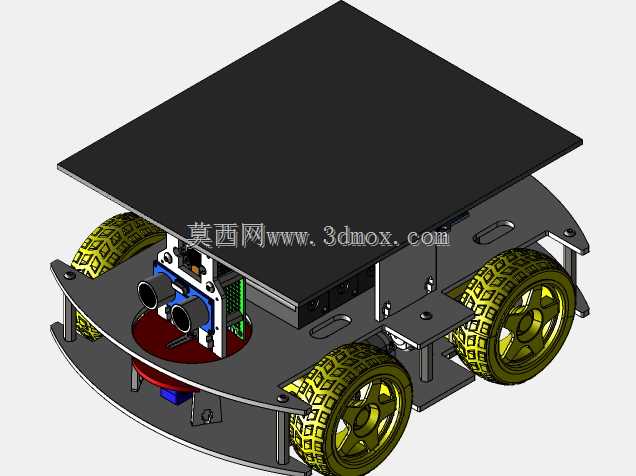

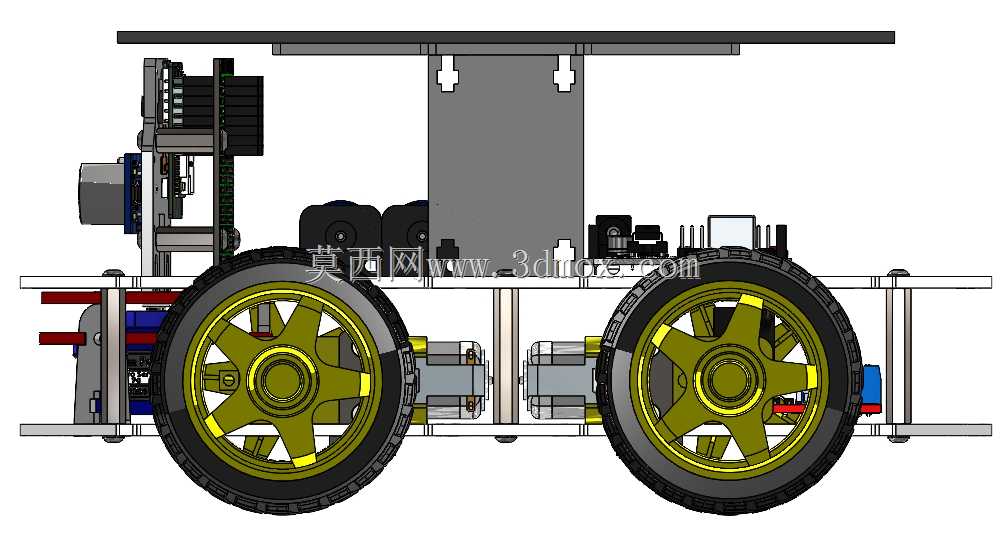

　　这款轮式移动智能载具的结构设计，最初是面向室内教学实训、小型环境巡检场景开发的，在高校创客实训场景中，可作为嵌入式开发、传感器融合教学的硬件载体，也可改造后用于室内狭小空间的图像采集、障碍物规避测试场景，替代人工进入狭窄区域完成基础探测作业。整机采用层叠式布局设计，底层为行走驱动层，直接承载动力轮组、传感探测组件与供电模块，上层为功能拓展层，预留了通用安装孔位，可根据实际使用需求加装额外的传感模块、功能负载，层间通过铜柱支撑固定，既保证了结构强度，也留出了足够的布线空间，避免线束挤压磨损。行走部分采用四轮布局，其中两个后轮为驱动轮，搭配带减速箱的直流电机提供动力，两个前轮为随动万向轮，配合差速控制逻辑实现转向，轮组选用橡胶纹理轮胎，

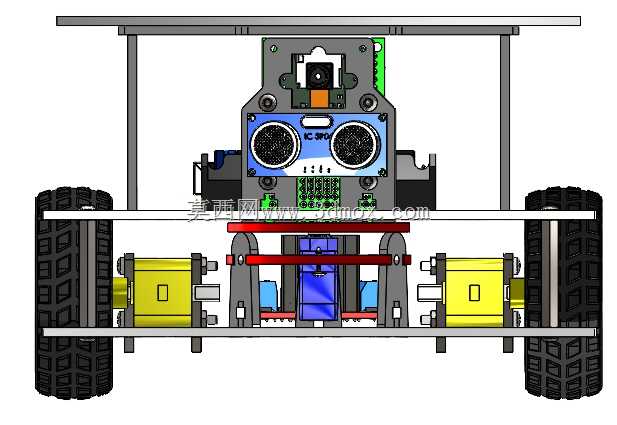

　　在平整的室内地坪、PVC地面上可提供足够的抓地力，避免起步、转向时出现打滑问题，轮组安装座采用钣金折弯结构，通过螺栓与底层亚克力基板固定，安装孔位预留了1mm的调节余量，可根据实际装配的轮胎尺寸微调轮距，保证轮组转动时无卡滞、无偏磨。探测模块的安装位置经过反复调整，超声波传感器HC-SR04固定在载具前端的居中位置，探测面与载具前进方向保持垂直，安装高度距离地面25mm，既避免了地面反射波对测距结果的干扰，也能准确探测到前方5cm到300cm范围内的障碍物，探测角度覆盖前方15度的扇形区域，配合控制程序可实现行进过程中的自动避障；ESP32Cam模块安装在前端上层位置，镜头朝向正前方，镜头高度距离地面70mm，

　　可获取前方无遮挡的视野，模块自带的WiFi热点功能可将采集到的图像数据实时传输到控制端，也可接收控制端下发的运动指令，与底层的arduino控制板通过串口进行数据交互，arduino控制板固定在底层基板的中部位置，周围预留了接线端子的插拔空间，方便后期调试时更换接线。供电系统采用双模块设计，18650电池组固定在底层基板的中部靠后位置，平衡整机前后重量分布，避免载具行进时出现前倾抬头的问题，太阳能电池板铺设在上层载板的上表面，受光面朝上，可在光照充足的环境下为18650电池补充电量，延长载具的连续工作时长，供电线路单独走线，与信号线路分开布置，减少电源纹波对传感器信号、图像传输的干扰。

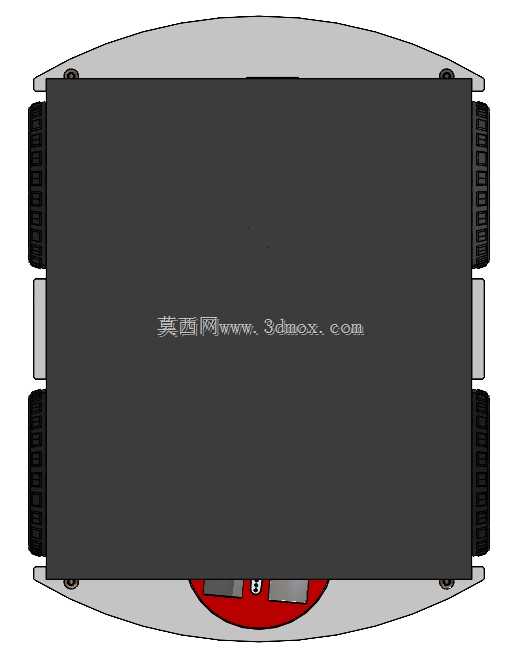

　　整机的安装边界控制在180mm150mm80mm的尺寸范围内，所有突出部件均不超出底层基板的外轮廓，前端加装了弧形的防撞条，在意外碰撞时可吸收冲击能量，保护前端的传感器与镜头不受损坏，所有电子模块的安装孔位均采用通用的M3螺纹孔，可兼容市面上主流的开源硬件模块，方便使用者根据自身需求进行二次改装，比如加装机械爪、红外巡线模块、温湿度采集模块等，拓展不同的使用功能。在结构设计过程中，充分考虑了创客群体的加工装配难度，所有结构件均可通过激光切割亚克力板、3D打印的方式制作，不需要复杂的机加工工序，装配时仅需要常用的内六角扳手、螺丝刀即可完成全部组装，装配公差控制在0.2mm以内，保证各部件安装后无松动、无错位，运动部件的转动间隙控制在合理范围内，既不会因为间隙过大出现晃动，也不会因为间隙过小出现转动卡滞的问题。
