带肋双孔立式连接支座结构练习图

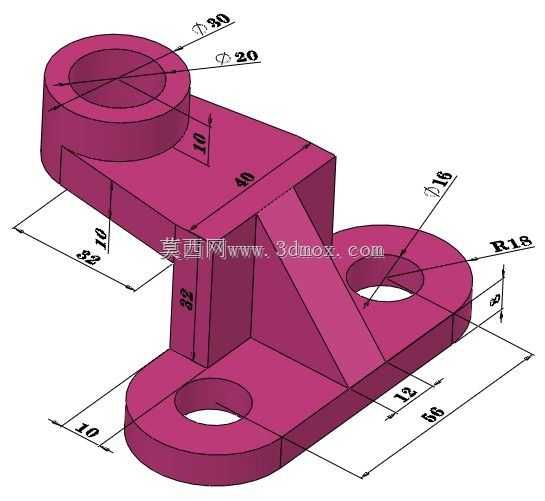

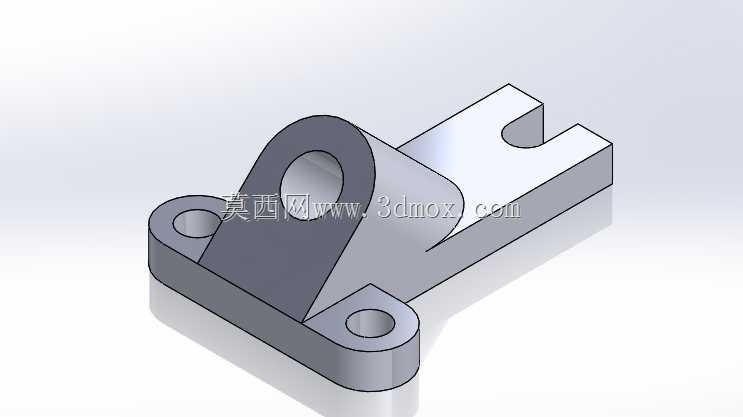

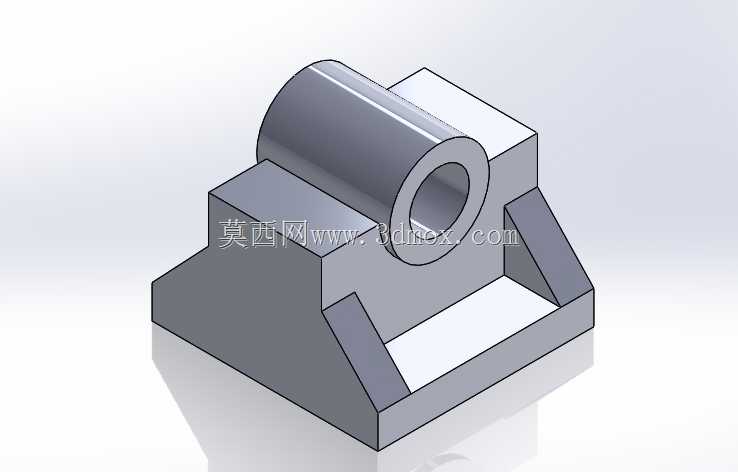

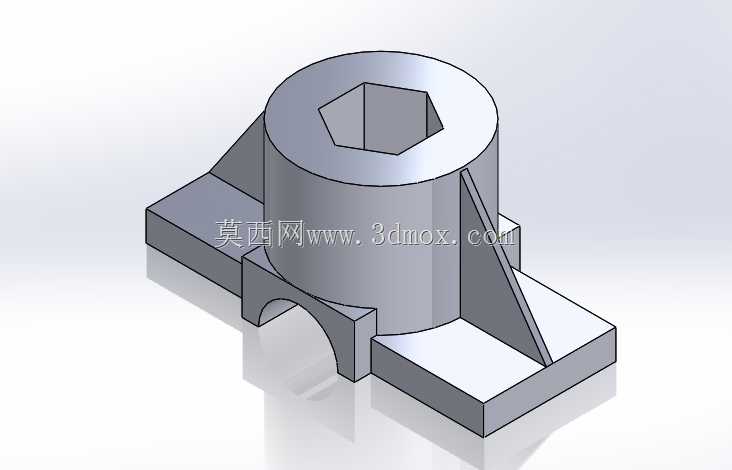

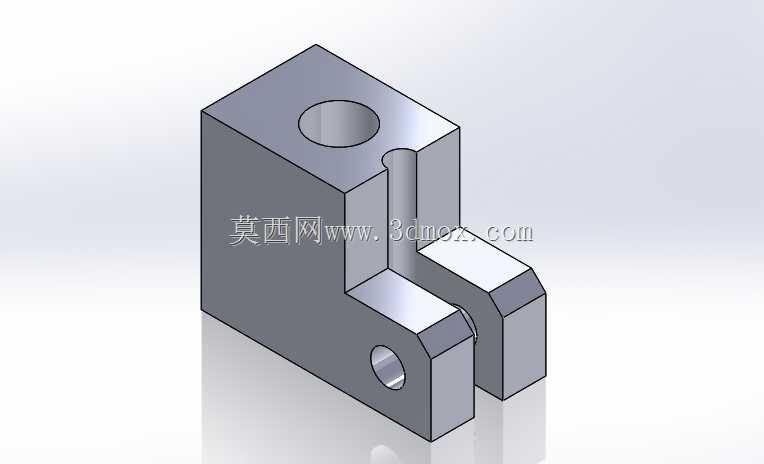

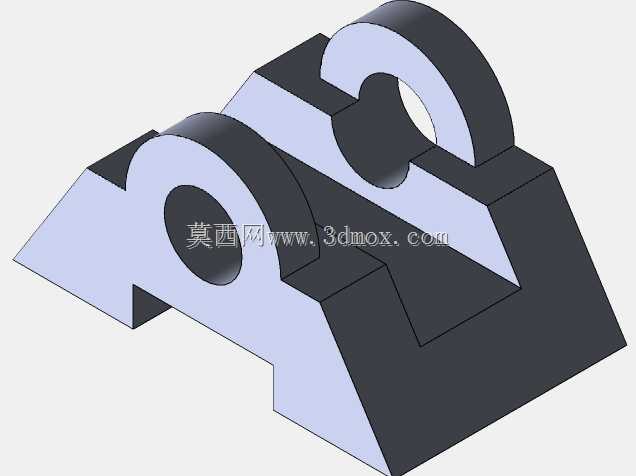

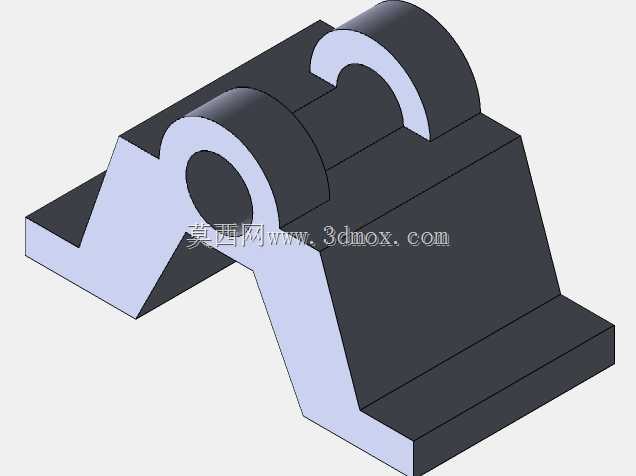

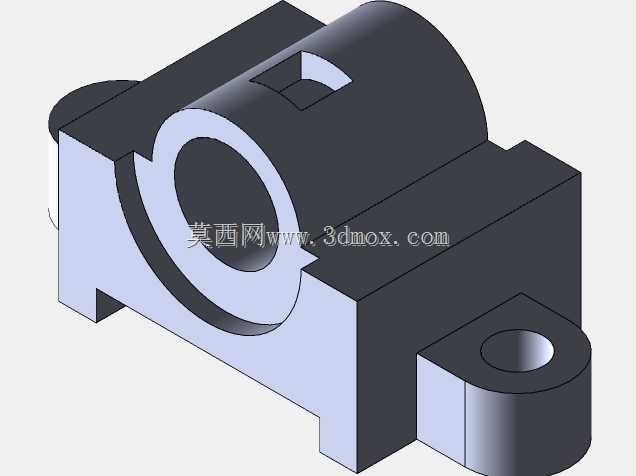

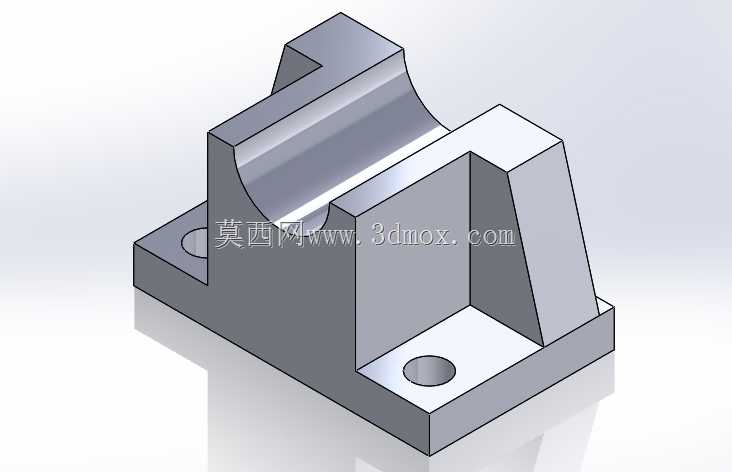

这类带加强肋的双孔立式支座，在轻工输送线侧边导向组件、小型工装夹具的定位模块里应用十分普遍，日常做设备改造、非标工装搭构时经常会碰到同构型的零件，很多刚接触三维建模的从业者，往往会在这类零件的尺寸链核对、结构工艺性处理上踩坑。从实际装配场景来看，这个零件的安装边界完全由底部两个安装孔的位置决定，底部两个带通孔的耳板，孔中心距标注为56，单个耳板厚度8，孔直径16，耳板外侧到相邻立板的距离为12，安装时只要在配套的安装基板上对应位置打M14或者M12的过孔，就能用螺栓完成固定，不需要额外做定位销孔的二次加工，因为底部耳板和立板连接的位置做了直角加强，安装后的抗扭刚度足够应对常规的侧向载荷。顶部的圆筒结构是功能安装位，内孔直径20，外圆直径30，圆筒高度10，这个位置通常用来穿装导向轴或者铰接销轴，做摆动类组件的铰接支撑，圆筒下方连接的水平基板厚度10，从圆筒中心到立板外侧的水平距离为40，立板本身的高度为32，立板和底部水平安装板之间的三角加强肋，是这个零件结构设计里最核心的部分，很多新手建模的时候容易忽略肋板的拔模斜度和连接处的圆角处理，实际做机加工或者3D打印样件的时候，直角连接的位置很容易出现应力集中，受冲击载荷的时候会从焊缝或者加工接缝的位置开裂。从设计思路上来说，这个零件的结构完全是功能优先的，没有多余的装饰性结构，所有尺寸都是围绕安装和功能两个核心来标注的：底部耳板伸出长度10，是为了给螺栓安装留出足够的扳手空间，不会因为空间不够导致螺栓没法拧紧；立板侧面标注的32尺寸，是顶部圆筒的安装高度，这个高度决定了铰接轴的中心高，和配套组件的运动轨迹直接相关，如果这个尺寸做差了2mm以上，整个联动机构就会出现卡滞或者运动干涉的问题；圆筒上的通孔是同轴度要求最高的位置，建模的时候要优先做这个特征的基准，再往下延伸做连接基板、立板和加强肋，最后做底部的两个安装耳板，这样整个零件的尺寸链不会出现累积误差，后续导出工程图的时候标注尺寸也会更顺畅。实际生产里这类零件如果是小批量做，一般用Q235钢板焊接后再做孔的精加工，要是批量大的话会用铸钢或者铸铁铸造成型后再镗孔，不管是哪种加工方式，建模的时候都要注意各个连接位置的壁厚均匀性，比如三角肋板的厚度要和立板、底板的厚度保持一致，避免铸造的时候出现缩孔，焊接的时候出现焊穿的问题。很多初学者练这个零件的时候，容易把尺寸标注的基准搞混，一会儿以圆筒中心为基准，一会儿以底板边缘为基准，最后做出来的模型各个特征的位置对不上，其实只要抓住两个核心基准：一个是底部安装面的Z向基准，所有高度方向的尺寸都从这个面往上算；另一个是圆筒内孔的中心轴线作为X和Y向的基准，所有水平方向的位置尺寸都从这个轴线往两侧引，整个模型的尺寸就不会乱。另外要注意的是，底部两个安装孔的中心连线，要和顶部圆筒的内孔轴线保持平行，这个形位公差虽然图上没标，但实际装配的时候如果两个方向不平行，穿装销轴的时候就会别劲，时间长了会加剧销轴和孔的磨损，缩短整个组件的使用寿命。在做三维建模练习的时候，不要只照着尺寸把形状堆出来，要多思考每个尺寸对应的装配需求、工艺需求，比如为什么耳板的厚度是8而不是10，为什么肋板要做成三角形而不是矩形，这些细节都是实际工程里一点点积累出来的经验，不是随便标上去的数值。这类支座零件看起来结构简单，实则涵盖了凸台、拉伸、切除、肋板这些最常用的建模命令，把这个零件的建模逻辑摸透，后续做更复杂的支架类、支座类零件的时候，就能快速理清建模顺序，不会出现特征顺序混乱导致的模型报错，也能在设计的时候提前考虑到加工和装配的实际问题，避免画出来的零件没法加工、没法装配。
