日常做小型自动化样机、航模结构、教学实验装置的结构设计时,这类微型伺服构件的出镜率极高,很多刚接触小型运动控制的工程师,第一次做位置闭环的执行端选型,基本都会先接触这类小规格舵机。不同于大型工业伺服系统配套驱动器、编码器的复杂配置,这类微型伺服构件把驱动电路、减速齿轮组、位置反馈电位计全部集成在硬质工程塑料壳体内,不需要额外搭配复杂的外围驱动模块,只需要给控制端发送对应占空比的PWM信号,就能实现输出轴的角度定位,对于负载不大、安装空间局促的场景来说,集成化的设计能大幅减少结构排布的工作量。
从实际安装的边界条件来看,这类构件的主体外壳做了对称的安装耳设计,两个安装耳上预留了标准的螺丝过孔,安装孔的中心距是按照小型航模、微型机器人的通用安装规范做的适配,不管是固定在ABS打印的安装支架上,还是固定在薄亚克力板、轻质桐木板上,都不需要额外做复杂的转接结构,直接用对应规格的自攻螺丝或者微型机牙螺丝就能完成固定。输出轴采用的是齿形输出结构,配套的标准舵机摇臂可以直接卡合在轴上,不需要额外做轴键或者联轴器的适配,摇臂的安装孔位也兼容通用的连杆连接尺寸,不管是连接舵机拉杆做航模舵面的驱动,还是连接小型机械臂的关节做角度摆动,都能直接匹配市面上常见的标准连接件,减少定制零件的工作量。
从功能特性上来说,这类微型伺服的输出角度范围一般在0到180度之间,内部的减速齿轮组采用多级减速结构,能把微型直流电机的高转速低扭矩输出,转化为输出轴端的低转速高扭矩输出,足够驱动小型航模的舵面偏转、微型云台的角度调整、小型桌面机械臂的关节摆动,还有学生做课程设计时的各类小型执行机构动作。内部的位置反馈是通过和输出轴联动的电位计实现的,当输出轴转动到目标角度时,电位计输出对应的电压值和控制信号做比对,电路会自动调整电机的转动方向和通断时长,让输出轴稳定停在目标角度位置,不会因为轻微的外力负载就出现角度偏移,对于不需要连续旋转、只需要固定角度位置控制的场景来说,这种闭环控制的精度足够满足非工业级高精度要求的使用需求。

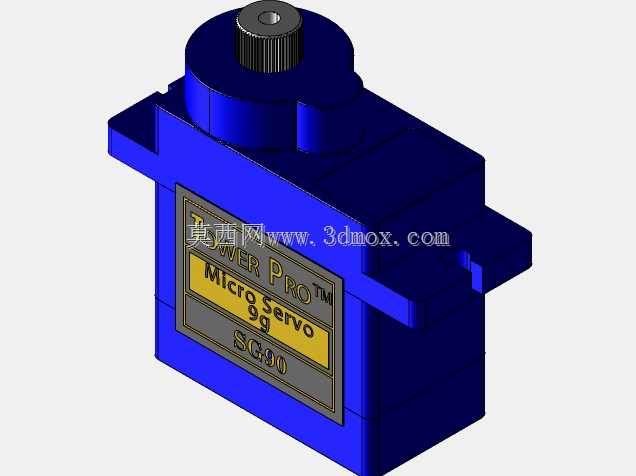

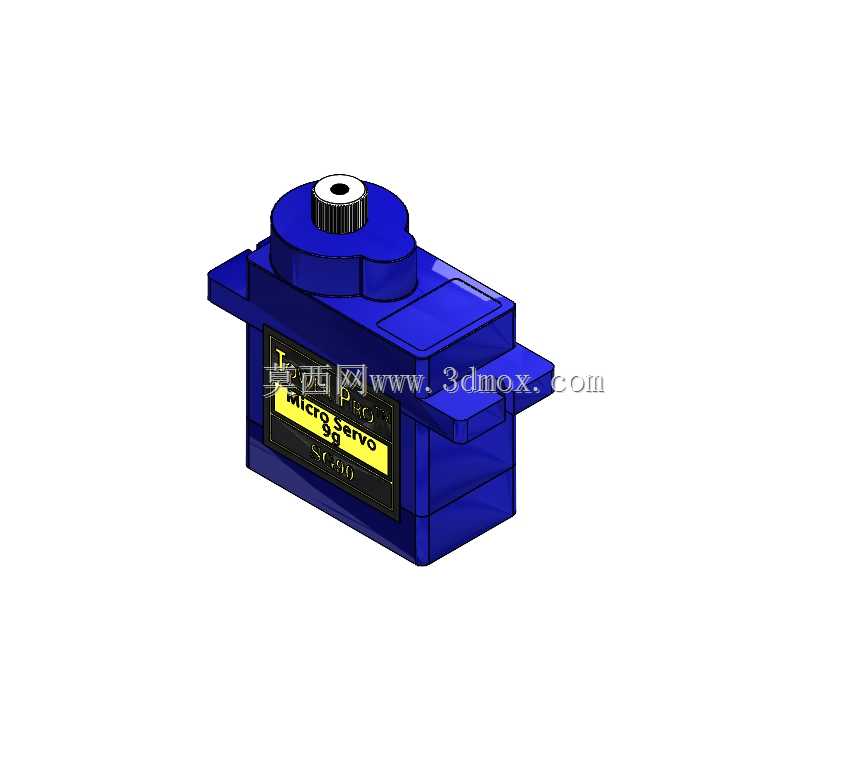

做三维建模的时候,这个构件的外形细节还原需要注意几个关键点:首先是主体外壳的分模线位置,上下壳的拼接缝要和实际产品的开模位置一致,安装耳的倒角、外壳表面的加强筋凸起都要准确还原,不然做装配干涉检查的时候会出现误差;其次是输出轴的齿形尺寸,齿的数量、齿顶圆直径都要和标准舵机盘的尺寸匹配,不然设计完摇臂之后会出现装不上的问题;还有顶部的轴套凸起、侧面的出线槽位置,都要按照实际的安装边界做尺寸校准,避免在整体装配的时候和周边的结构件出现空间干涉。很多新手工程师在做这类构件的装配设计时,容易忽略输出轴摆动时摇臂的运动包络空间,比如摇臂转到极限角度的时候会不会碰到旁边的传感器、走线或者结构支架,建模的时候要把摇臂的最大摆动范围的包络体做出来,提前排查干涉问题,避免实际打样组装的时候出现运动卡滞。
在实际的应用场景里,这类构件除了常见的航模舵面控制,还经常用在小型智能小车的转向机构上,搭配简单的连杆结构就能实现前轮的角度转向,不需要复杂的转向机结构;在微型摄像头云台上,两个这类伺服构件分别做水平和俯仰方向的角度调整,就能实现摄像头的多角度拍摄调整,整体结构重量轻,驱动简单,很适合小型移动机器人的视觉搭载;还有很多自动化类的教学实验装置,比如小型物料分拣机构的挡板控制、小型传送带的挡料机构,用这类伺服构件做执行端,成本低,控制逻辑简单,很适合教学场景下的原理演示。设计选型的时候要注意,这类微型伺服的输出扭矩有限,不能用来驱动大负载的机构,如果负载超过额定扭矩,会出现内部齿轮打齿、电机过热烧毁的问题,安装的时候也要注意不要过度挤压外壳,避免内部的电路板或者齿轮组出现移位,导致定位精度下降或者卡滞。另外走线的位置要预留足够的弯曲半径,不要让线材在机构运动的时候被反复弯折,避免线材内部断裂导致信号或者供电中断。
