蜗轮蜗杆减速齿轮马达结构

　　在轻工输送、小型自动化生产线、食品包装辅机这类对安装空间有严格限制、需要低转速大扭矩输出的工况里，这类集成电机的蜗轮蜗杆减速齿轮马达是非常常见的动力单元。不同于分体式电机搭配联轴器再外接减速器的结构，这款马达把驱动电机和蜗轮减速腔直接做了一体化集成，从根源上消除了联轴器安装对中误差带来的振动、异响以及额外功率损耗，整机的轴向安装尺寸比分体方案缩短近三分之一，很适合用在设备侧边安装空间局促、没法预留长安装位的场景。

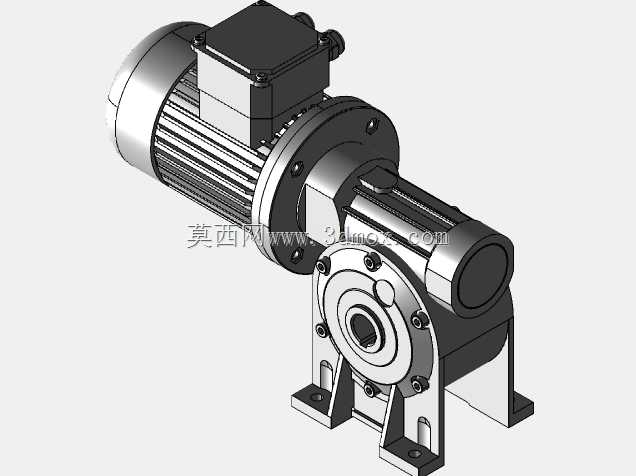

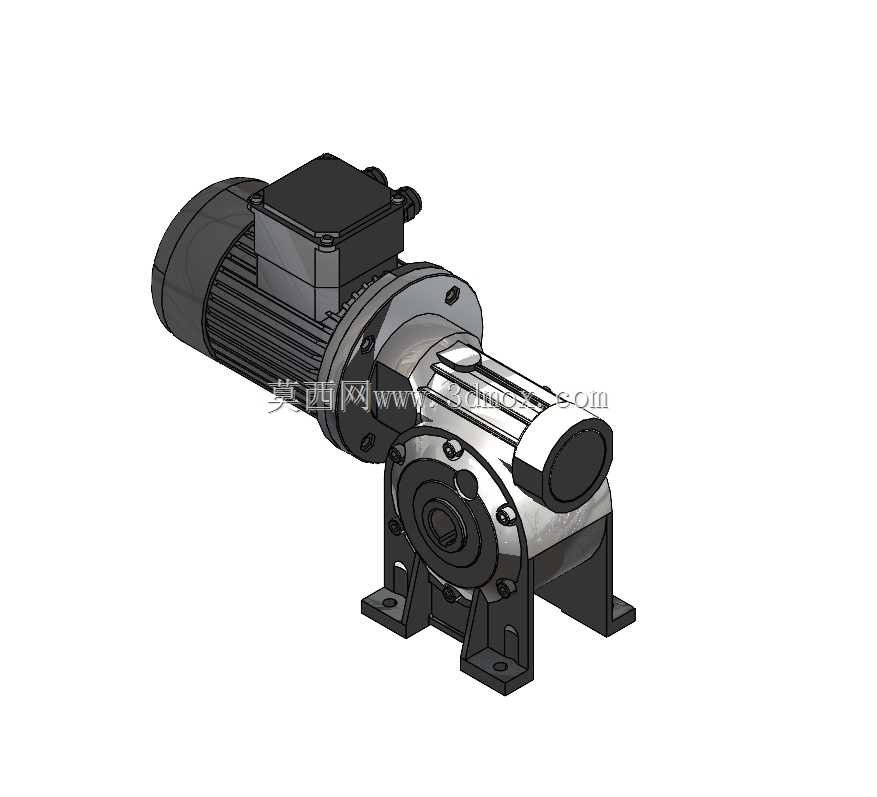

　　从结构设计逻辑来看，电机部分采用的是封闭式异步电机结构，后端的散热筋直接和电机外壳一体铸造成型，不需要额外加装散热风扇罩，靠外壳筋条的自然对流就能满足连续运行的散热需求，顶部的接线盒做了凸起式密封结构，接线端子藏在盒腔内部，日常车间里的少量粉尘、飞溅的切削液不会轻易渗入接线部位，适配普通工业车间的常规防护要求。电机输出轴直接插入减速腔的蜗杆段，没有额外的传动连接环节，蜗杆和蜗轮采用正交轴布置，输出轴方向和电机主轴呈90度垂直，这种布置方式可以直接改变动力传输方向，不需要额外加装转角传动箱，能进一步压缩整套动力单元的占用空间。

　　减速腔部分的壳体采用分体式拼接结构，结合面做了精加工止口定位，装配时不需要反复调整同轴度，靠止口就能保证蜗轮和蜗杆的啮合间隙在合理范围内，壳体上预留的多个观察、注油孔位，日常维护时不用完全拆开减速腔就能检查蜗轮齿面的磨损情况，也能方便补充润滑脂。底部的安装脚是和减速腔壳体一体铸出的，两个安装脚的底面做了铣平加工，每个脚上开有两个长圆形安装孔，安装时可以在小范围内调整整机的固定位置，降低安装底座的加工精度要求，就算底座上的固定螺栓孔位有小范围偏差，也能顺利完成安装固定，不需要二次扩孔修改底座。输出轴端做了凸台定位结构，安装链轮、同步轮或者联轴器的时候，可以靠凸台做轴向定位，不用反复测量轴伸长度来确定传动件的安装位置，能减少现场装配的调整时间。

　　实际选型使用的时候，需要注意几个安装边界：整机的重心集中在减速腔和电机连接的部位，安装底座的承载面需要覆盖整个安装脚的范围，不能只固定单侧安装脚，不然长时间运行的振动会导致固定螺栓松动，甚至出现壳体开裂的问题。输出轴的径向承载有明确限制，不能直接在输出轴上安装大直径重载链轮或者悬臂式的传动轮，要是有大径向负载的需求，需要额外加装支撑轴承座来分担径向力，避免蜗轮轴承受过大弯矩导致齿面偏磨、轴承提前失效。接线的时候要注意接线盒的出线方向，顶部接线盒可以根据安装需求旋转调整出线方位，适配不同方向的走线需求，不用强行弯折电缆导致接线端子受力。

　　这类蜗轮减速马达的自锁特性是很多场景选用它的核心原因，当蜗杆的导程角小于啮合轮齿的当量摩擦角时，机构可以实现反向自锁，也就是只能由蜗杆带动蜗轮转动，不能由蜗轮带动蜗杆反转，用在小型提升机构、倾斜输送设备上的时候，可以不用额外加装制动器，就能避免负载断电后出现溜车、倒转的问题，简化整套设备的安全结构设计。不过在设计选用的时候要注意，这种自锁特性是在静止状态下的自锁，运行过程中如果出现突然反向冲击载荷，还是需要搭配止逆结构来保证运行安全，不能完全靠蜗轮蜗杆的自锁来承担动态工况下的防反转需求。

　　建模的时候对各个配合面的公差做了对应预留，电机和减速腔的配合止口采用过渡配合公差，安装脚的安装孔位按照实际安装的调节余量做了长孔设计，输出轴的键槽尺寸符合通用传动件的安装标准，直接调用标准键就能完成传动件的固定，不需要额外加工定制键条。整机的外形轮廓没有多余的外凸结构，所有螺栓头都沉在壳体的沉孔内，安装的时候不会和周边的设备护板、走线架发生干涉，就算是在密集排布的生产线工位里，也能顺利完成安装和后期的维护拆卸。
