ESP32-CAM带WiFi蓝牙摄像头开发板结构

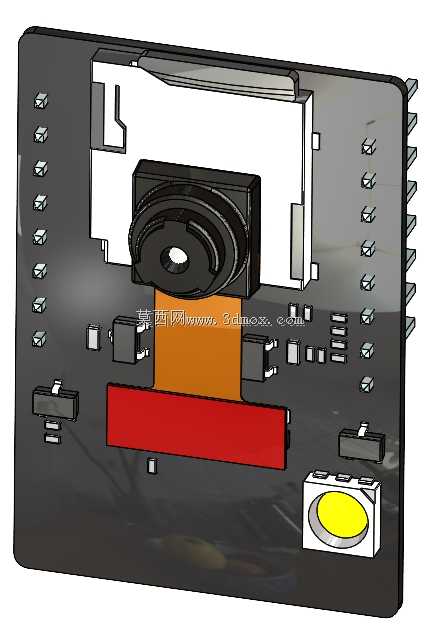

　　减少无线信号的遮挡与电磁干扰，实际使用时，在开阔环境下WiFi传输距离可以满足多数室内物联网设备的通讯需求，蓝牙则多用于近距离的参数配置、设备配对场景。摄像头模组采用插接式连接，橙色的柔性排线弯折半径控制在合理范围内，避免长期弯折导致排线断裂，排线的固定位置做了限位结构，装配时不会因为拉扯导致排线接口松脱。板上的状态指示灯布置在板边位置，透过外壳的导光结构可以清晰观察设备运行状态，复位按键的凸起高度经过设计，既不会因为误触导致设备重启，也能在需要操作时不用拆开外壳就可以按到。从安装边界来看，整板的厚度包含排针引脚的总高度控制在常见嵌入式外壳的内部容纳尺寸范围内，排针的引脚长度适配标准的排母座，既可以直接插在面包板上做原型验证，在嵌入式视觉采集、小型物联网终端的开发场景里，这类集成摄像头、无线通讯能力的核心板件，是很多原型验证、小批量设备搭建时的首选硬件。做结构设计的时候，首先要考虑的是板件的安装适配性，排针的排布间距遵循标准2.54mm排针间距规范，整板的外轮廓做了圆角处理，避免尖锐边角在装配时刮伤连接线或者操作人员，板上的摄像头模组采用垫高安装的结构，镜头中心距离PCB板面的高度经过测算，既保证镜头视角不会被板上其他元件遮挡，也不会因为过高导致整体安装尺寸超出紧凑外壳的内部空间。板载的WiFi与蓝牙天线部分做了净空区设计，在PCB布局阶段就将天线区域远离高频干扰元件，比如板上的电源管理芯片、存储芯片都布置在板件远离天线的一侧，

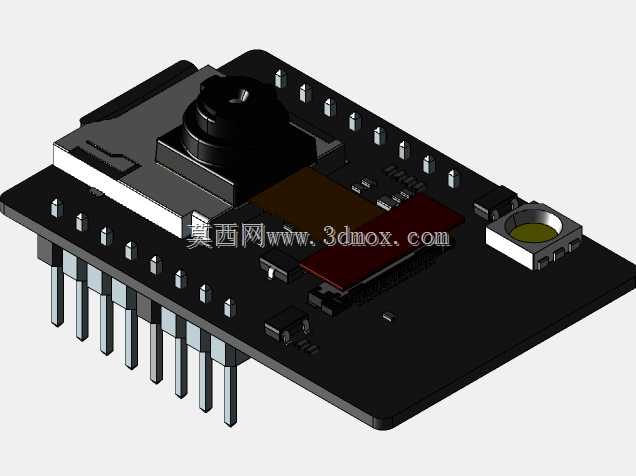

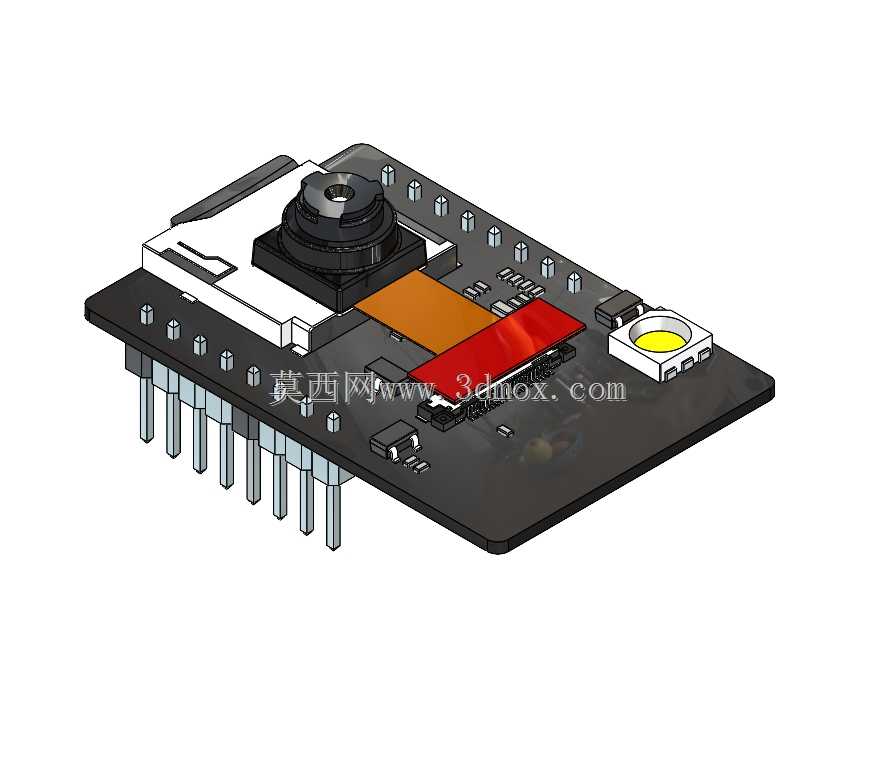

　　也可以焊接在定制的载板上做集成化设计。电源输入部分的电路做了隔离设计，避免摄像头工作时的电流波动影响无线通讯模块的稳定性，板上的存储芯片位置靠近主控芯片，缩短信号走线长度，提升数据读写的稳定性，实际用于人脸识别门禁、小型无线监控节点、物联网图像采集终端时，不需要额外扩展过多外围元件就可以实现核心功能。做三维建模的时候，板上所有元件的高度都按照实际元件的标称尺寸做了还原，包括摄像头镜头的焦距调节结构、排针的引脚长度、板上电容电阻的实际高度，在做外壳设计或者整机装配模拟时，可以直接调用这个模型做干涉检查，不用反复测量实物尺寸。比如在设计配套的外壳时，镜头位置的开孔直径、开孔距离板边的位置，都可以直接从模型上提取尺寸，

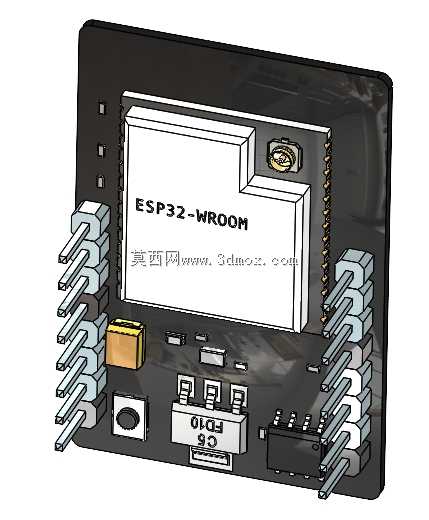

　　指示灯位置的导光柱安装槽、复位按键的避让孔，也能基于模型直接做结构匹配，减少实物打样的迭代次数。这类板件在实际设备中多用于固定安装场景，所以建模时也还原了板上的安装孔位？不对，这款板是靠排针固定或者外壳卡槽固定，板边的轮廓尺寸精度控制在±0.1mm范围内，和实物的PCB公差保持一致，装配时不会出现卡壳或者间隙过大的问题。无线模块的屏蔽罩部分也做了细节还原，在做电磁兼容相关的结构设计时，可以参考屏蔽罩的位置设计外壳的金属屏蔽层，进一步提升设备的抗干扰能力。摄像头的镜头部分做了可旋转调节的结构示意？不，实际模型里镜头是固定高度，因为焦距调节是镜头本身的螺纹结构，在整机装配时可以根据实际拍摄距离微调镜头伸出长度，

　　模型里预留了镜头的调节空间，不会因为结构干涉导致无法调焦。板上的TF卡卡槽位置布置在板侧，插取卡的时候不用拆下整个板件，在设备维护时可以直接插拔存储卡，这个布局在结构设计时要注意外壳对应位置要留够插卡的操作空间，模型里也还原了卡槽的弹出高度，做外壳避让时可以直接参考。从功能特性上来说，这款板件集成了图像采集、无线数据传输、蓝牙近场通讯的能力，不需要额外搭配多个模块就可以实现完整的无线视觉采集功能，相比分立元件搭建的电路，整体体积更小，可靠性更高，在很多小型智能设备的开发中，能够大幅缩短硬件开发的周期，结构设计人员只需要围绕这个核心板做外壳和安装结构的设计，不用再考虑核心电路的布局布线问题。建模的时候所有元件的位置都和实物保持一致，包括板上的丝印位置虽然在结构模型里不需要完全还原丝印内容，但元件的占位、高度、外轮廓都做了1:1的还原，在做整机装配模拟时，可以准确检查各个元件和外壳、其他结构件之间的间隙，比如电源走线的位置不会被结构件压住，天线区域不会被金属外壳遮挡，这些细节在实际产品开发中都是容易出问题的点，精准的三维模型可以提前规避这些装配风险。
