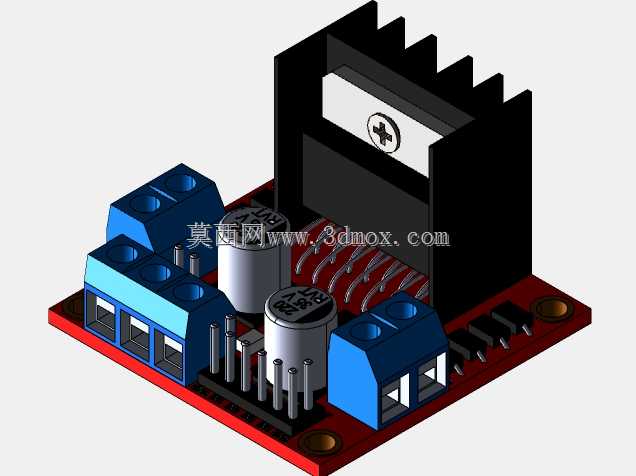

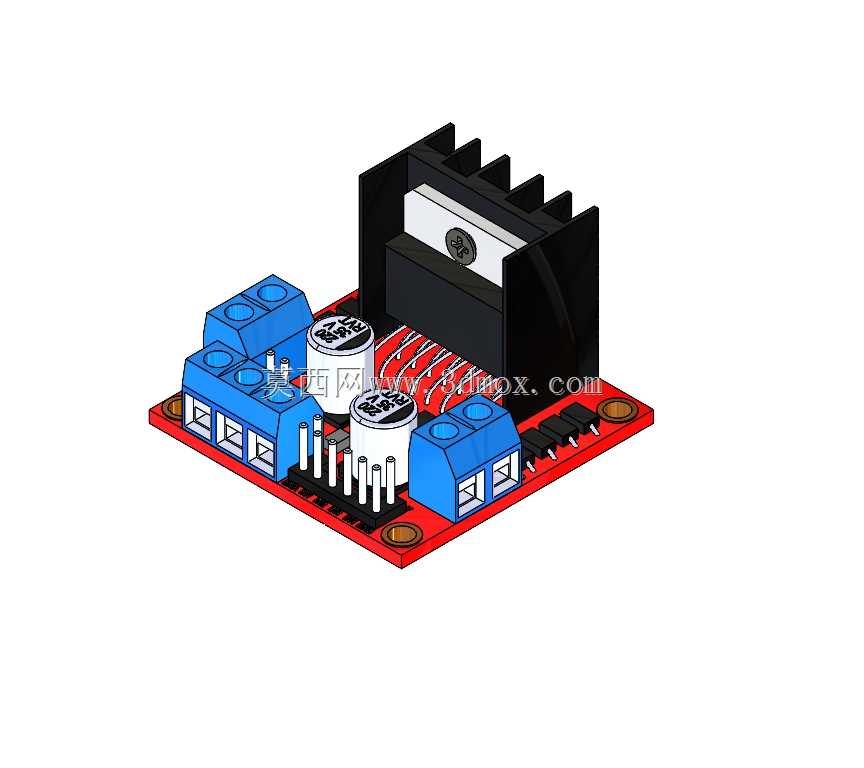

L298N直流步进电机驱动板结构设计

项目分类:通用机械零部件 发布时间:2022-02-05 ID:537422
  • L298N直流步进电机驱动板结构设计
  • L298N直流步进电机驱动板结构设计
  • L298N直流步进电机驱动板结构设计

  在小型自动化设备、教学实验平台以及创客类机电项目的开发过程中,电机驱动模块是连接控制单元与执行电机的核心桥梁,L298N驱动板作为应用极广的双路电机驱动载体,其结构设计直接决定了使用过程中的安装适配性、散热可靠性以及接线维护效率。从实际工程应用场景来看,这类驱动板常被搭载在智能小车底盘、多自由度小型机械臂、简易传送带调速机构、教学演示用步进滑台等设备上,负责接收主控单元输出的低压逻辑信号,转换为足以驱动直流有刷电机、两相四线步进电机的功率输出,实现电机正反转、调速、启停等基础动作控制。

  从产品功能特性来看,该驱动板核心搭载L298N双H桥功率芯片,板载集成了必要的滤波电容、续流保护电路、电源指示元件以及大电流接线端子,可同时支持两路直流电机或者一路两相步进电机的驱动需求,输出端可承载持续的工作电流,满足小型电机的驱动功率要求。板上预留的逻辑控制引脚采用标准排针布局,可直接与常见的单片机控制板、嵌入式开发板对接,无需额外转接;电源输入端区分逻辑电源与功率电源接口,可适配不同电压等级的供电需求,避免功率侧电压波动对逻辑控制信号造成干扰。板载的散热片通过卡扣与导热介质贴合在功率芯片表面,在长时间带载运行的工况下,可及时将芯片工作产生的热量导出,避免芯片因过热触发过温保护甚至烧毁,提升连续工作的稳定性。

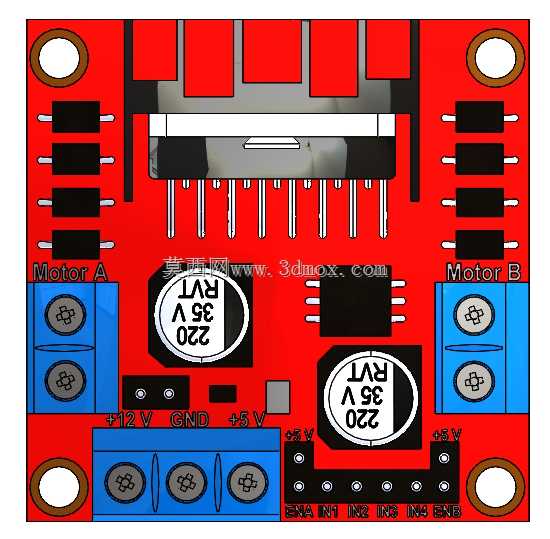

  在设计思路上,这款驱动板采用了模块化的布局逻辑,将功率回路与信号回路做了清晰的区域划分:大电流走线路径做了加宽处理,降低线路压降与发热;接线端子统一布置在板卡边缘位置,方便外部电机线、电源线的接入与后期维护,避免接线时触碰板上其他元件造成短路;滤波电容就近布置在芯片电源引脚附近,最大化滤除电源杂波,提升驱动信号的稳定性;板卡四角预留了标准安装孔位,可通过铜柱或者螺丝直接固定在设备的安装平面上,适配不同设备的内部安装空间。

  从外形尺寸与安装边界来看,该驱动板整体采用矩形PCB布局,板上最高元件为背部的散热片结构,安装时需要预留足够的散热空间,避免散热片与其他金属结构件接触造成短路;接线端子的高度低于散热片顶部,在卧式安装时不会与上层结构产生干涉;前端排针的引脚间距采用标准2.54mm间距,既可以直接插装在面包板上做实验验证,也可以通过杜邦线与控制板连接,适配快速原型开发与正式设备集成两种使用场景。在实际选型使用时,需要注意安装面的平整度,避免固定时板卡受力变形导致元件虚焊,同时要根据驱动电机的额定电流匹配供电电源功率,避免长时间过载运行影响板卡使用寿命。对于结构设计人员而言,在做设备内部布局时,可根据该驱动板的实际外形尺寸预留安装位,将其布置在靠近电机接线端的位置,缩短大功率走线长度,同时尽量远离敏感的信号采集模块,避免功率回路的电磁干扰影响其他电路的正常工作。
