多色异形机械连接支撑构件组合

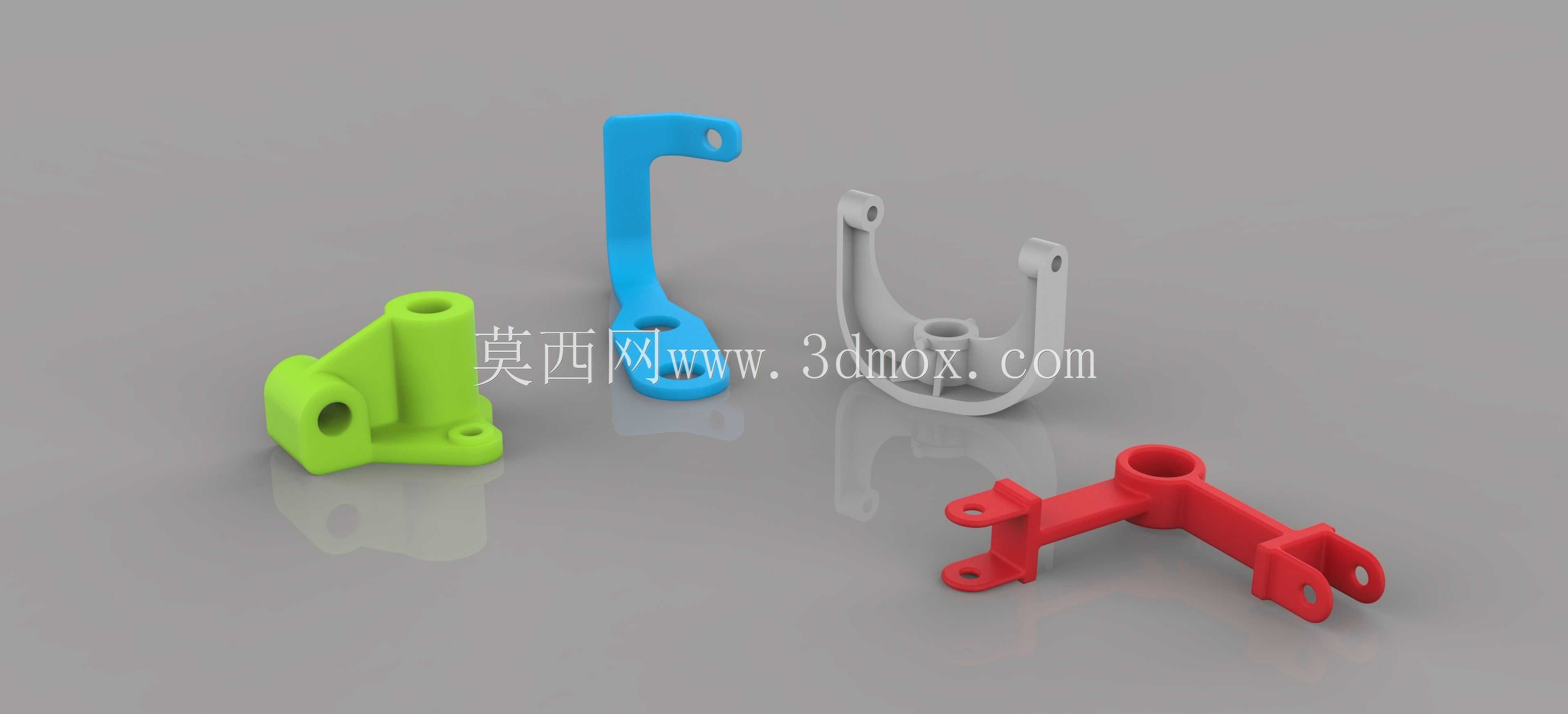

　　这类异形连接支撑构件多应用在轻工自动化输送线、小型专用设备的执行端模组、桌面级工装夹具的动作传递单元中，不同构型的零件分别承担不同的受力与连接职能，并非单一功能的标准件，需要根据实际安装空间的边界做定制化的结构调整。从结构细节来看，亮绿色的构件属于带安装定位凸台的转角支撑座，主体为变截面的实体结构，侧壁预留的通孔用于穿装铰接销轴，底部的两个沉头孔位用于将整个座体固定在设备基板上，顶部的同轴通孔用于安装转动轴类零件，设计时特意在转角位置做了大圆弧过渡，避免应力集中导致的长期受力开裂，这类零件通常用在需要90度转向传递支撑力的位置，比如小型翻转机构的固定端支座，安装时需要保证底部安装面的平面度公差控制在0.05mm以内，

　　避免锁紧后出现座体变形导致轴孔卡滞。蓝色的长条形弯臂构件属于杠杆式传力件，整体为L型弯折结构，长臂端的通孔用于连接驱动端的连杆，短臂端的沉孔用于固定执行端的工作头，弯折处的轴孔是整个零件的转动支点，设计时将支点位置的壁厚做了局部加厚，抵消反复摆动带来的交变载荷冲击，这类零件的安装边界需要预留足够的摆动空间，避免运动过程中与周边的管线、其他构件发生干涉，通常这类弯臂的摆动角度范围在0到60度之间，设计时需要校核极限位置下的零件轮廓包络，确保运动全程无剐蹭。灰白色的U型叉架属于铰接连接座，两个对称的支耳上预留同轴通孔，用于穿装销轴连接外部连杆，中间的凸台孔位用于固定在转轴或者活塞杆端部，这类叉架的核心设计要点是保证两个支耳的孔位同轴度，

　　公差需要控制在0.03mm以内，否则穿装销轴后会出现别劲现象，加速销轴和孔位的磨损，这类零件多用在气动或者电动执行元件的输出端，将直线运动转化为摆动动作，安装时需要保证叉架的对称面与被驱动构件的运动平面重合，避免出现侧向分力导致支耳断裂。红色的T型带耳构件属于多节点连接支架，主体的圆柱通孔用于穿装主轴，三个方向延伸的支耳分别预留安装孔位，可以同时连接三个不同方向的连杆或者拉线，这类零件多用在需要多路动作同步传递的小型机构中，比如小型设备的联锁触发机构，设计时需要平衡各个支耳的受力分配，避免单个支耳受力过大出现断裂，安装时需要保证主轴与孔位的配合间隙控制在0.02到0.04mm之间，既保证转动灵活，又不会出现过大的窜动影响动作精度。

　　在实际建模设计这类构件时，首先要根据设备的整体布局确定各个连接点的空间坐标，再反向推导每个零件的轮廓尺寸，优先保证安装孔位的位置精度，再做实体的轻量化处理，在受力较小的区域可以适当做减材挖槽，降低零件的整体重量，减少运动过程中的惯性冲击，同时所有的棱边都需要做倒钝处理，避免安装调试过程中划伤操作人员，所有的转动配合面都需要标注明确的尺寸公差与表面粗糙度要求，保证后续加工装配后的动作顺畅度。这类构件虽然尺寸不大，但是属于设备动作传递的核心受力零件，设计时需要反复校核不同工况下的受力情况，比如启动瞬间的冲击载荷、长期运行的疲劳载荷，确保零件的强度满足全生命周期的使用要求，避免运行过程中出现断裂失效导致设备停机。
