光固化树脂3D打印设备整机结构设计

　　这款桌面级光固化成型设备的结构设计，核心围绕小批量精密制件的快速成型场景展开，适配手板打样、文创定制、精密零件原型制作、齿科临时修复体制作等多类应用场景，相比传统FDM打印设备，其成型精度可达到微米级，能够还原0.05mm级的细微结构特征，满足结构验证、外观样件制作的实际需求。从整机布局来看，设备采用下置光源+Z轴升降成型的经典光固化架构，将核心光学组件集成在机身下半部分的封闭腔体内，避免外界杂光干扰树脂固化过程，同时将控制电路、散热模块同步布置在下部腔体，通过机身侧面的格栅式散热结构形成自然对流风道，无需额外加装高转速散热风扇即可满足长时间连续打印的散热需求，降低设备运行过程中的振动与噪音，避免振动传递到Z轴升降机构影响层厚精度。

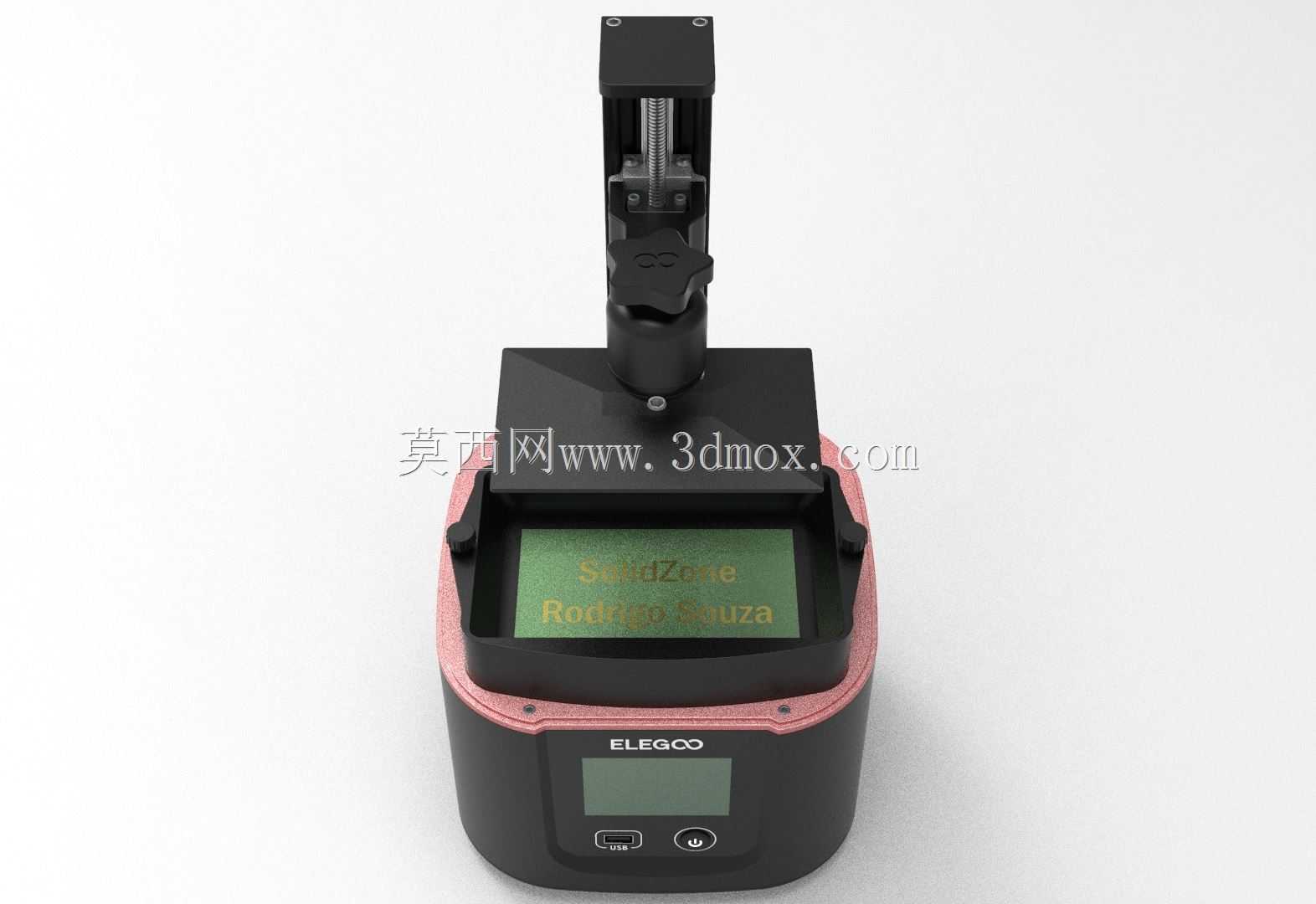

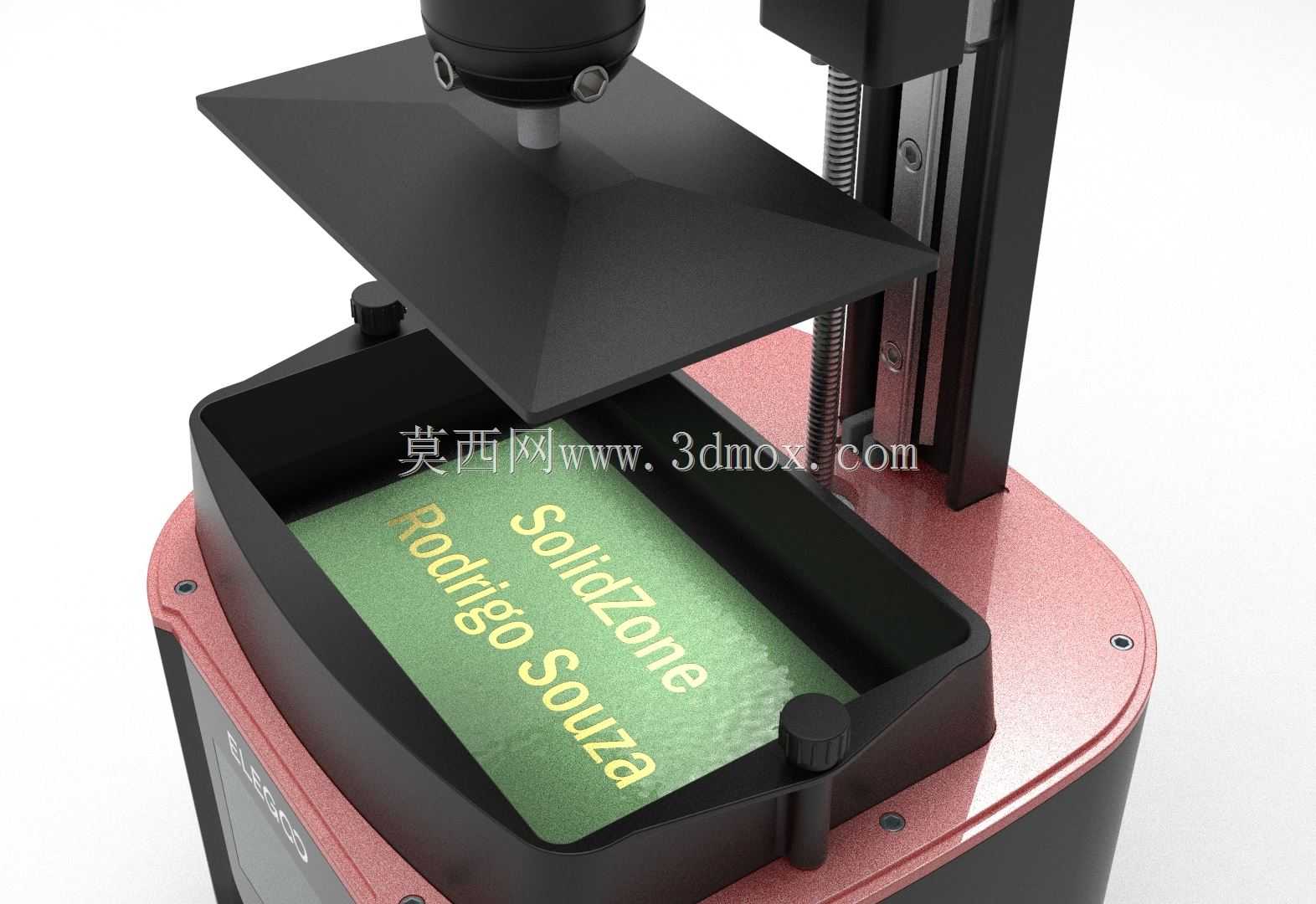

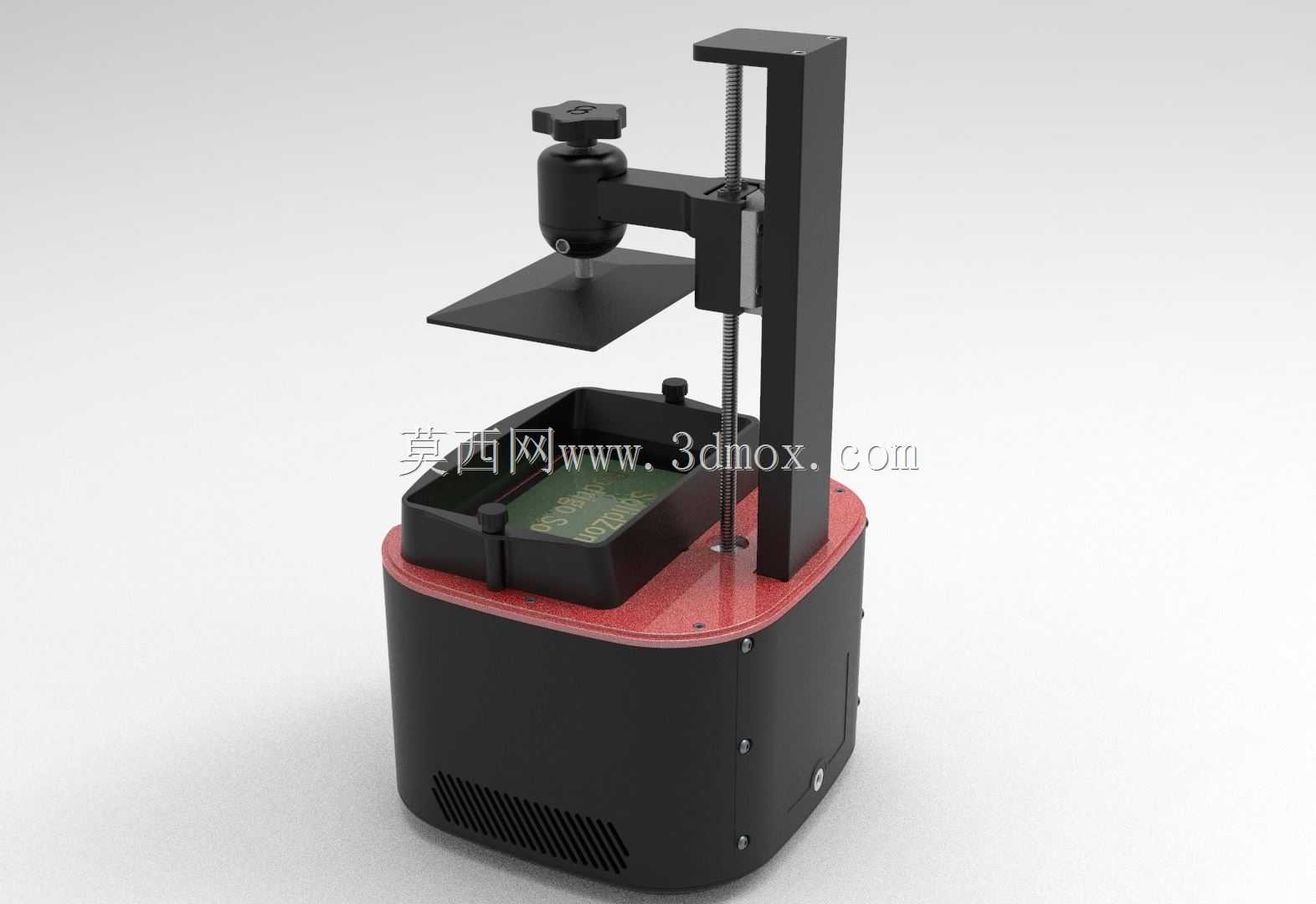

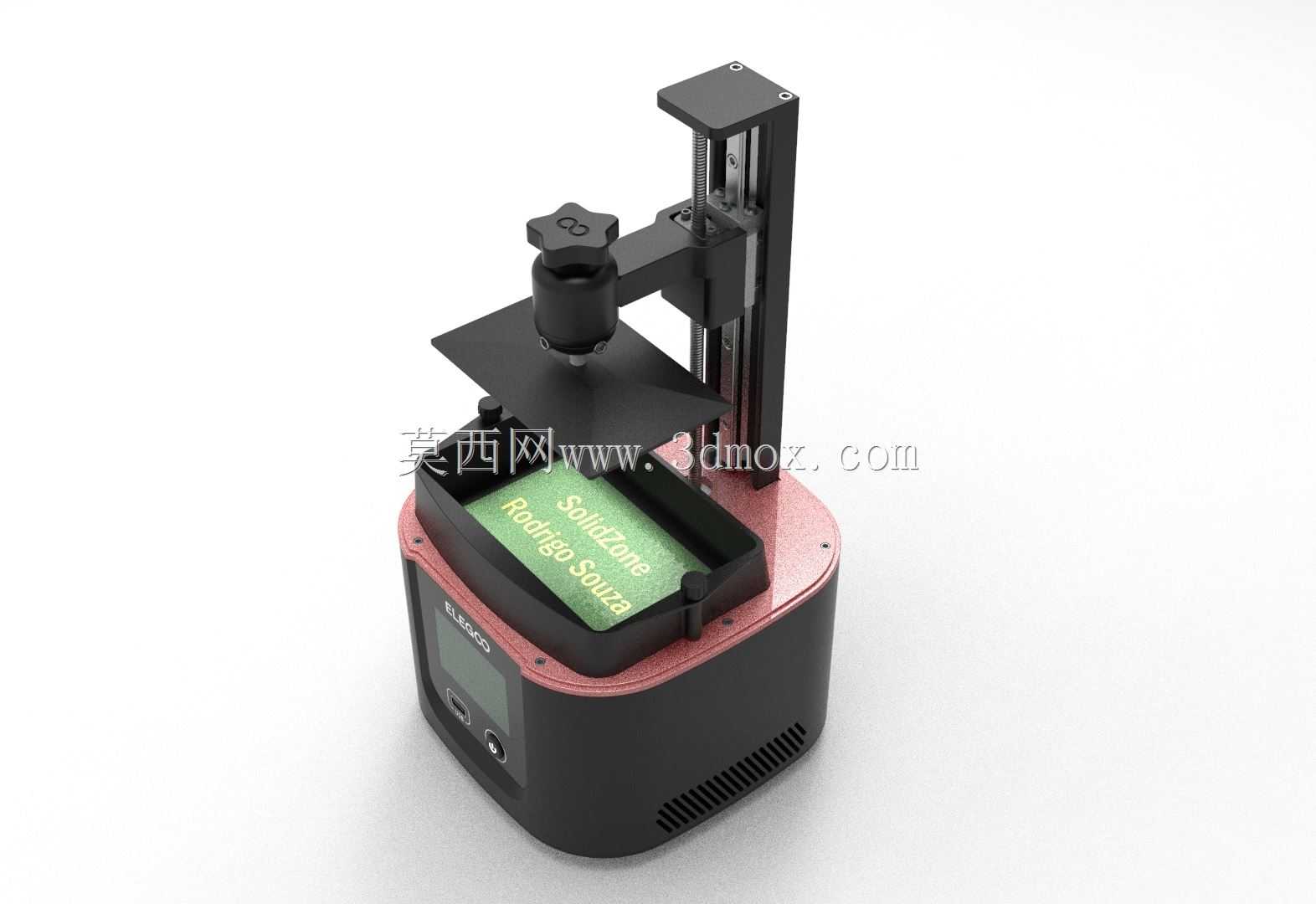

　　Z轴升降机构采用双直线导轨搭配精密丝杆的传动结构，导轨垂直安装在机身后侧的安装基准面上，安装面经过平面度校准，保证升降过程中打印平台的水平度偏差控制在0.02mm以内，避免成型过程中出现层纹不均、平台倾斜导致的打印失败问题；打印平台采用可拆卸式铝板结构，平台表面做喷砂氧化处理，提升固化后树脂层与平台的附着力，打印完成后可直接拆下平台进行工件剥离与清洁，无需调整设备基准。机身前部的树脂料槽采用圆角矩形结构，槽体边缘做翻边密封设计，搭配透明离型膜安装在槽体底部，离型膜张紧度可通过槽体周边的紧固件微调，保证离型力均匀，降低模型剥离过程中的变形风险；料槽容量适配单次150mm级成型高度的打印需求，可减少频繁添加树脂的操作步骤，

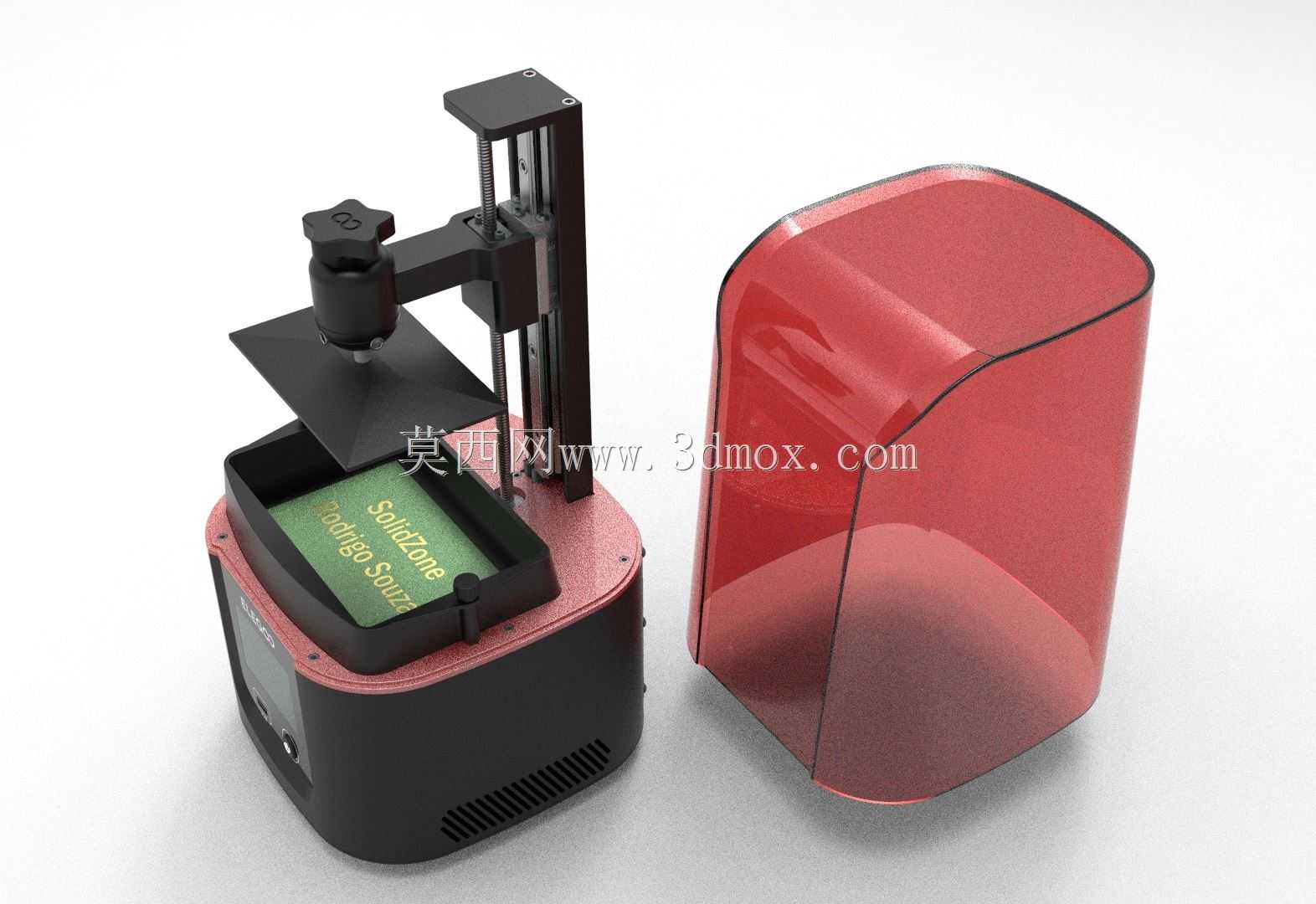

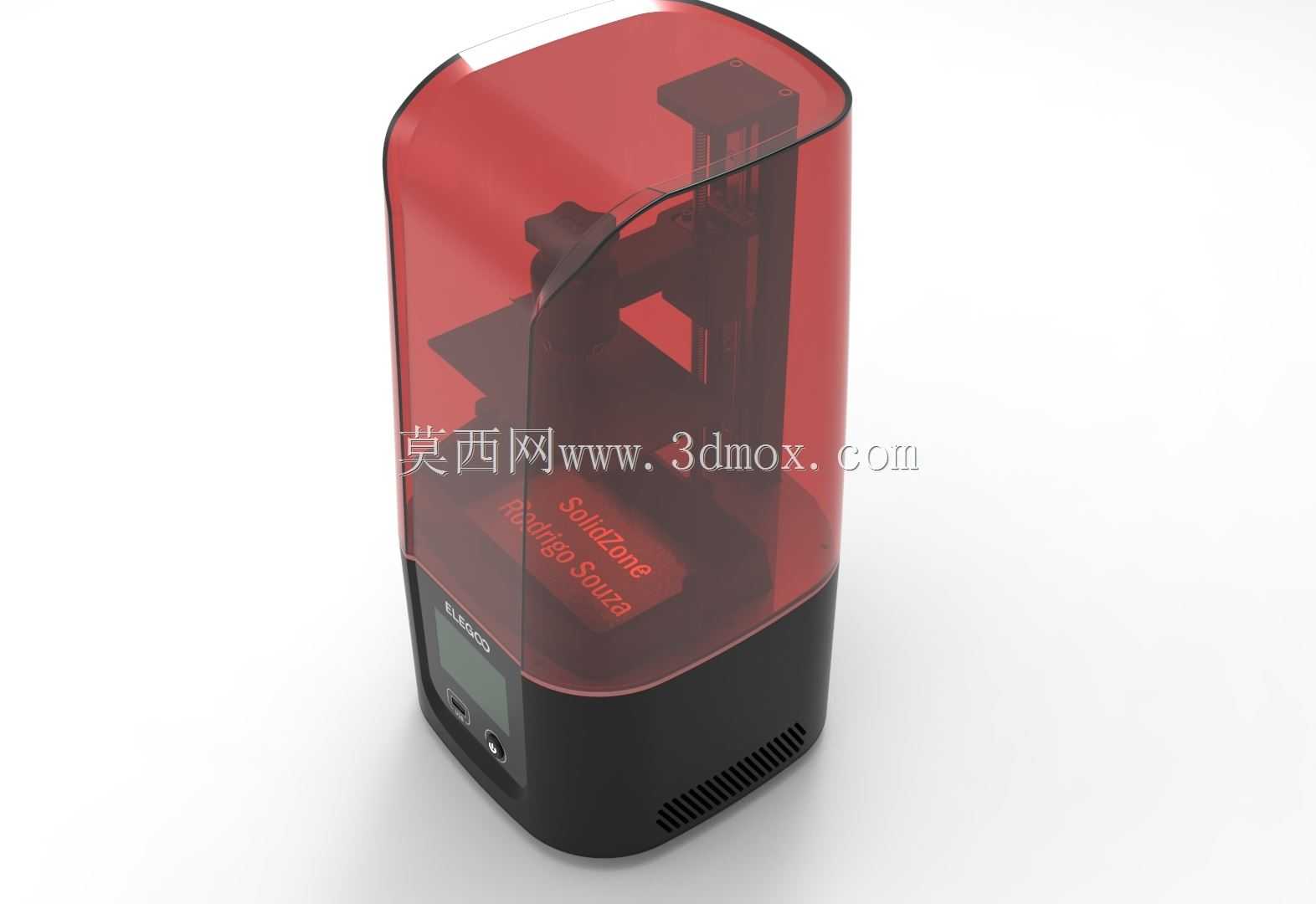

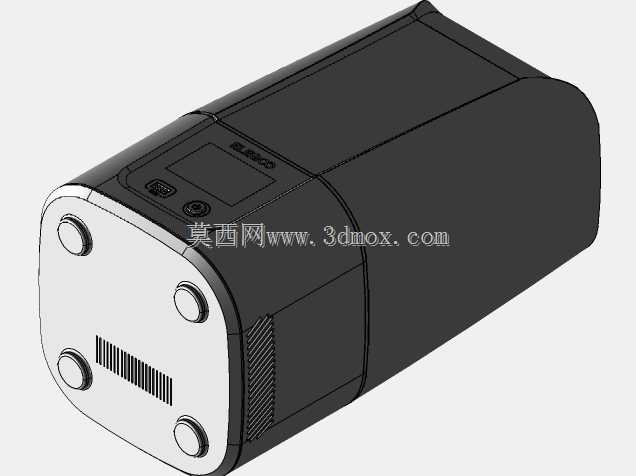

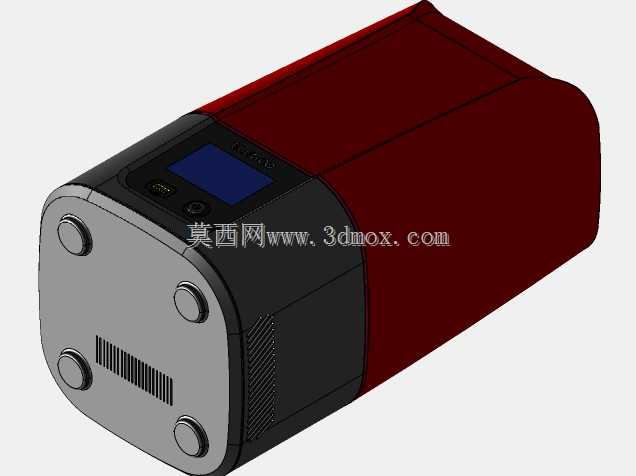

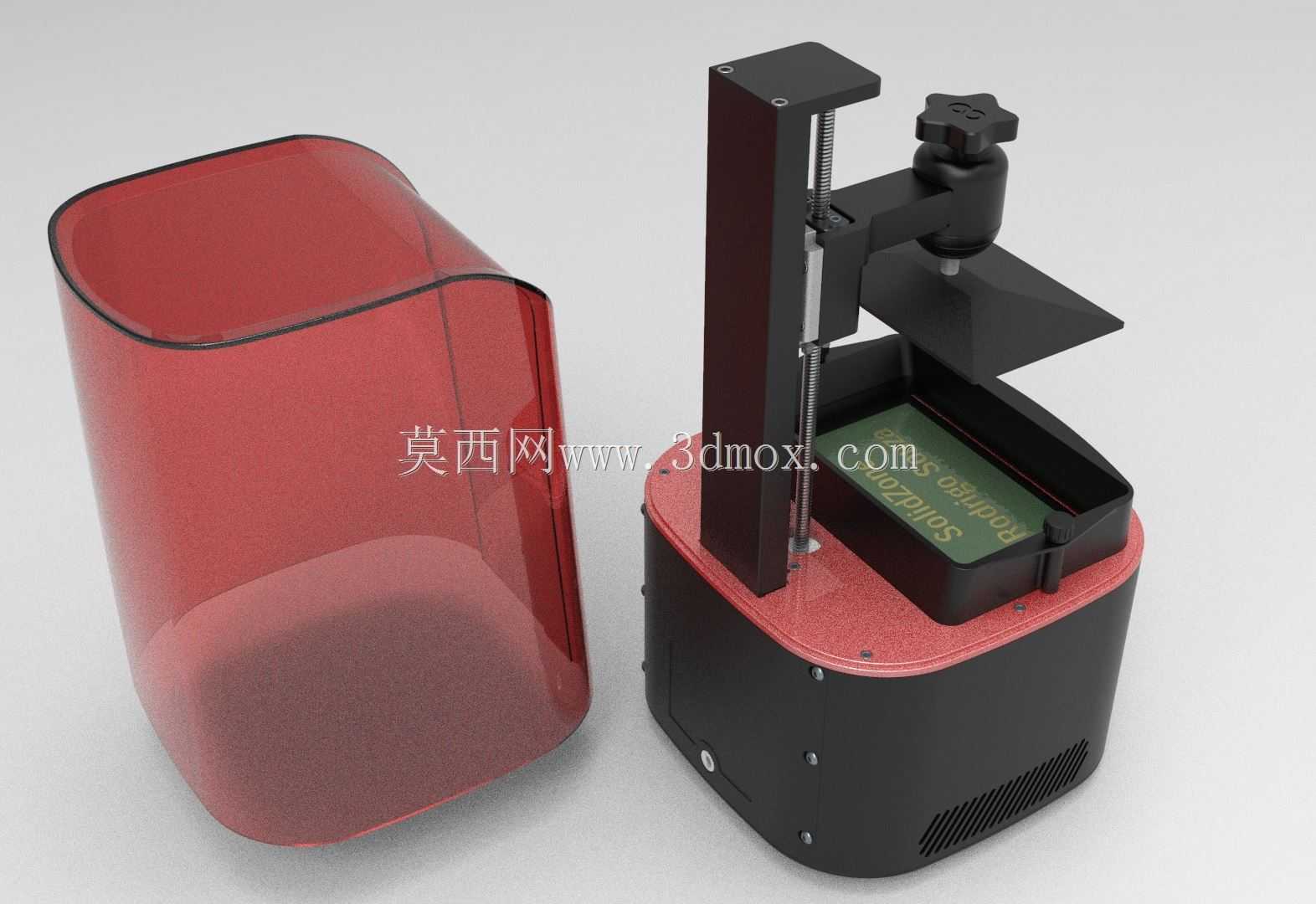

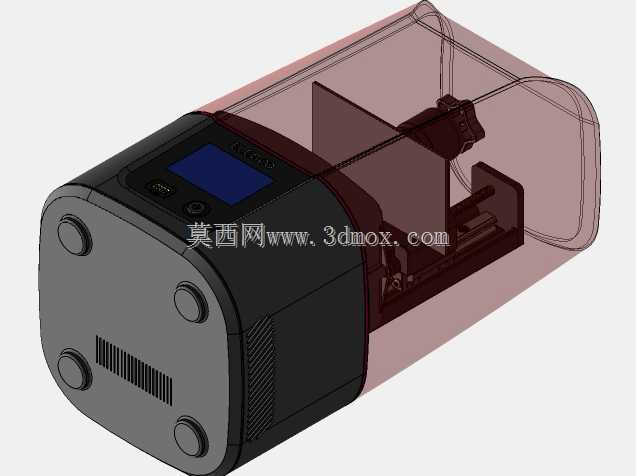

　　同时料槽与机身采用定位销连接，拆装后无需重新校准位置，降低日常维护的操作难度。配套的半透明红色遮光罩采用大圆角流线型外形，罩体底部与机身上沿做贴合密封设计，既可以阻挡外界紫外线进入成型腔导致树脂提前固化，半透明的材质又能让操作人员直观观察内部打印进度，无需频繁掀开罩体影响成型环境稳定性；遮光罩采用抽拉式取放结构，没有额外的锁扣与铰接结构，减少易损部件数量，日常取件、添加树脂时可直接取下罩体，操作便捷。从安装边界来看，整机占用桌面尺寸约为220mm*240mm，含遮光罩的总高度约为400mm，放置在常规办公桌面上即可使用，不需要额外的专用安装台架，设备底部设置四个可调式橡胶脚垫，可根据桌面平整度调整机身水平，同时起到防滑减震的作用。

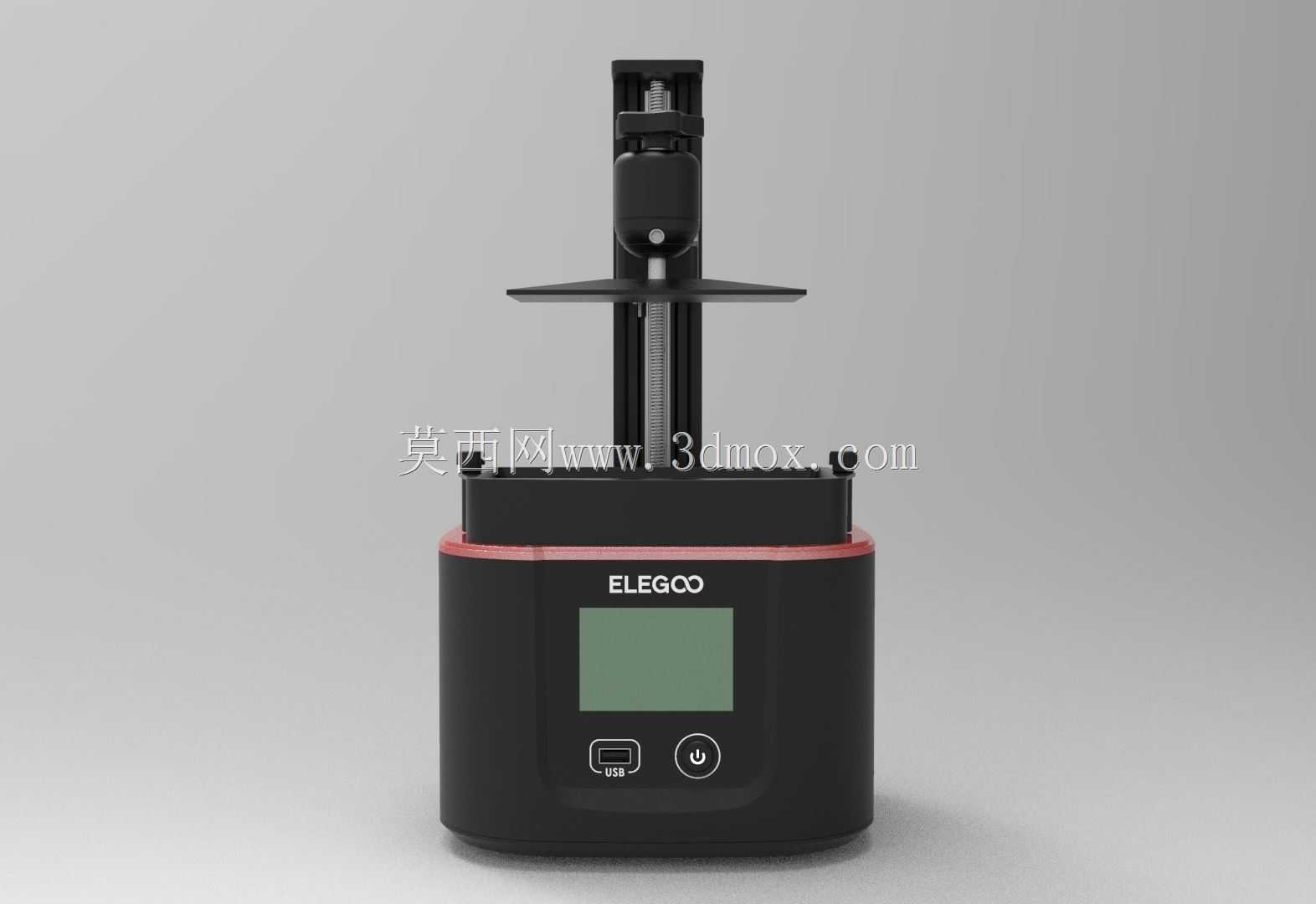

　　在结构细节设计上，设备将操作按键、状态显示屏集成在机身前部侧面，操作人员站在设备正前方即可完成参数设置、启停操作，不需要侧身寻找操作面板；机身内部的走线全部沿内壁线槽布置，避免走线干涉Z轴升降行程，同时所有电气接口都做了密封处理，防止树脂滴落、清洁过程中液体渗入造成电路故障。考虑到树脂打印的日常维护需求，料槽、打印平台都采用无工具拆装设计，清洁时可直接将接触树脂的部件拆下用酒精擦拭，不需要拆卸整机结构；Z轴丝杆的润滑注油点设置在机构上部，日常维护时不需要拆开机身外罩即可完成润滑保养，降低设备长期使用的维护成本。成型区域的尺寸设计兼顾了小尺寸精密零件的批量打印与中等尺寸样件的制作需求，单次成型幅面可满足多数手板、文创件、教学模型的制作需求，不需要拆分模型进行二次拼接，减少后期处理的工作量。整机的配重经过优化，重心集中在机身下部，即使Z轴升到最高位置，设备也不会出现倾翻风险，提升日常使用的安全性；遮光罩的红色材质经过光谱筛选，仅允许可见光透过，可有效阻隔405nm波段的固化光源，即使设备长时间处于室内灯光环境下，罩内的树脂也不会出现提前固化的问题，减少树脂材料的浪费。
